Eskatu edozein ingeniari elektrikoi tentsio baxuko konmutagailuen multzoaren zatirik kritikoena izendatzeko, eta erantzuna etengailua izango da ziurrenik. Edo, agian, deskonektatzeko etengailua. Agian busbar sistema. Oso gutxitan aipatzen ditu inork osagarriak. Hala ere, esperientziadun mantentze-taldeek beste errealitate bat ezagutzen dute: kommutagailu-sistema batek maizago huts egiten du kontaktu laguntzailean, borne-blokean, blokeo-mekanismoan edo argi adierazlean potentzia-bide nagusian baino. Etengailua izan daiteke gailuaren bihotza, baina osagarriak nerbio-sistema dira.

Richgebereizketa hori ulertzen du. Zentratu fabrikatzaile gisabehe tentsioko kommutagailuen osagarriak, konpainiak lehen ekipamenduak gaitzen, kontrolatzen, babesten eta kontrolatzen dituzten osagaiak ekoizten ditu: etengailuak, etengailuak, barra-barrak, fusibleak eta neurketa-gailuak, guztiak metalezko itxitura sendoetan kokatuta. 1.000 voltiorainoko tentsioetan funtzionatzen dute, osagarri hauek industria-fabrikazioak, merkataritza-eraikinak, energia berriztagarrien instalazioak eta azpiegitura-proiektuak, aireportuak, trenbideak eta ura tratatzeko instalazioak barne.Baina osagarrien espezifikoen ingeniaritza aztertu aurretik, galdera batek erantzun bat merezi du: zergatik dute axola gehiago bigarren mailako osagaiek lehen mailakoek baino?

Tentsio baxuko gailuetan ezkutuko hutsegite-puntuak

Banaketa elektrikoaren akatsen azterketa estatistikoak eredu koherentea erakusten du. Potentzia-osagai nagusiek (zirkuitu etengailuen kontaktuak, busbar-en junturak eta deskonexio-palak) huts egiten dute aurreikusten diren tarteetan, karga-zikloen eta ingurumen-esposizioaren arabera. Hutsegite hauek aurreikusi eta programatu daitezke.

Osagarriek ezusteko huts egiten dute. Oxidatzen den kontaktu laguntzaile batek kontrol-zirkuitu batek feedbacka galtzea eragiten du, prozesu bat itzali egiten du, nahiz eta potentzia-bide nagusia bere horretan egon. Txirrindularitza termikotik askatzen den terminal bloke batek etengabeko konexioak sortzen ditu, mantentze-taldeak mamuen atzetik bultzatzen dituztenak. Lotzen duen interblokeo mekaniko batek etengailu bat ixtea eragozten du, elikadura osoa desgaituz.

Tentsio baxuko ekipamendu osagarri hauek ez dira aukerako apaingarriak. Behar funtzionalak dira. Osagarri egokirik gabe, osagai nagusiak ezin dira monitorizatu, kontrolatu edo koordinatu.

Zer egiten duten behe-tentsioko konmutagailuen osagarriek

"Osagarriak" terminoak haien garrantzia azpimarratzen du. Deskribapen zehatzagoa "laguntza sistemak" izango litzateke. Behe-tentsioko konmutagailuen muntaketa tipiko baten barruan, osagarriek bost lan kategoria desberdin egiten dituzte.

Jarraipena eta Adierazpena

Operadoreek zirkuitu bakoitzaren egoera ezagutu behar dute ateak ireki edo estalkiak kendu gabe. Kategoria honetako osagarriak honako hauek dira:

• Etengailu nagusien posizioari jarraitzen dioten kontaktu laguntzaileak: irekita edo itxita, piztuta edo berrezarri
• Energiaren presentzia, etengailuaren egoera edo alarma-baldintzak erakusten dituzten argi adierazleak
• Tentsioa, korrontea, potentzia eta maiztasuna neurtzen dituzten neurgailuak eta transduktoreak
• Eraikinen kudeaketa sistemetara edo gainbegiratze kontrol eta datuak eskuratzeko sistemetara egoera datuak bidaltzen dituzten komunikazio moduluak

Tentsio baxuko ekipamendu osagarri horiek gabe, operadore batek ez du banaketa sistemaren ikusgarritasunik. Etengailuak kutxa beltz bihurtzen dira.

Kontrola eta interblokeatzea

Autobus bera elikatzen duten iturri anitzek koordinazioa behar dute atzera elikadura edo funtzionamendu paraleloa saihesteko. Kontrola ahalbidetzen duten osagarriak honako hauek dira:

• Kontrol-paneletik edo larrialdietarako geldialdi-zirkuitutik etengailu bat urrunetik irekitzen duten shunt-bidaiak
• Hornidura-tentsioa atalase baten azpitik jaisten denean etengailua aktibatzen duten azpitentsio askapenak
• Eragiketa gatazkatsuak mekanikoki saihesten dituzten giltza-interblokeoak, adibidez, etengailua itxita dagoen bitartean sorgailuaren etengailua ixtea saihestea.
• Eskuzko esfortzuaren beharrean, etengailuak ireki edo ixten dituzten motor-operadoreak, motorraren kontrolpean

Hauekbehe tentsioko kommutagailuen osagarriakeskuz funtzionatzen duen gailu bat babes eta kontrol sistema integratu batean eraldatu.

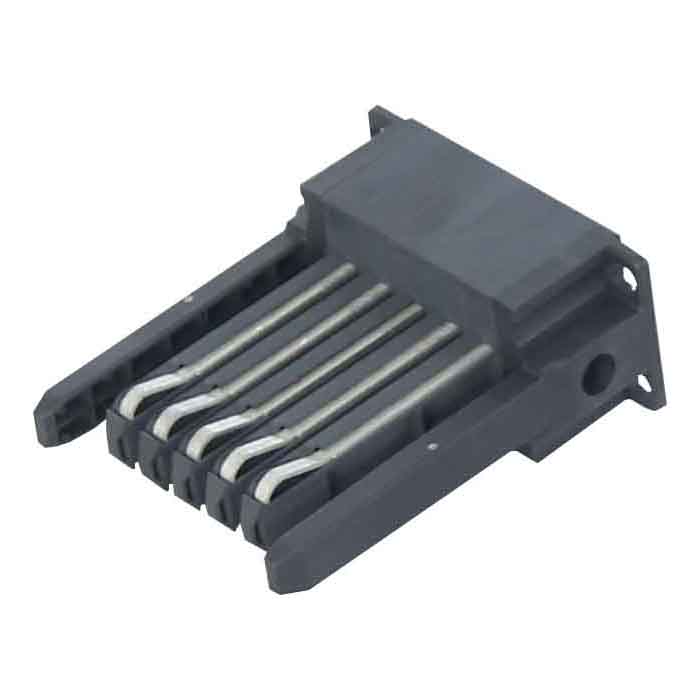

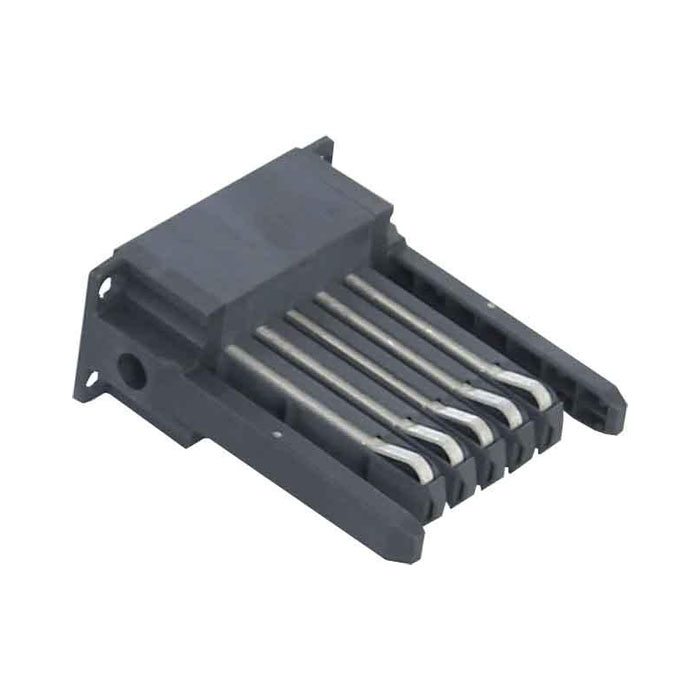

Konexioa eta Amaiera

Energia ezin da behar bezala konektatuta ez dauden osagaietatik igaro. Amaierako osagarriak honako hauek dira:

• Kontrol-kableatuaren terminal-blokeak, identifikaziorako eta sarbiderako antolatuak
• Eroale-mota eta korronte-maila espezifikoetarako tamainako kable-orriak eta konektoreak
• Askatu gabe dilatazio termikorako diseinatutako busbar konexioak eta junturak

Konexio-puntuetan tentsio baxuko etengailuen osagarri desegokiek beroa sortzen dute, eta horrek isolamenduaren zahartzea bizkortzen du eta azkenean porrota eragiten du.

Euskarri mekanikoa eta kokatzea

Osagaiak jartzen diren lekuan geratu behar dira. Osagarri mekanikoak honako hauek dira:

• Etengailuetarako eta bestelako gailuetarako euskarriak eta errailak muntatzeko
• Etengailua piztuta dagoen bitartean irekitzea eragozten duten ate-blokeoak
• Operadorearen mugimendua hauste-mekanismoetara transferitzen duten mekanismoak eta loturak maneiatzea

Tentsio baxuko ekipamendu osagarri hauek oinarrizkoak dirudite huts egiten duten arte, eta une horretan muntaia osoa segurua edo funtzionaezina bihurtzen da.

Ingurumena babestea

Hautsez, hezeetan edo ingurune korrosiboetan instalatutako etengailuek zigilatzeko eta iragazteko osagarriak behar dituzte:

• Itxiturako ateetarako juntak eta zigiluak
• Aireztapen-zuloetarako iragazkiak
• Kondentsazioa saihesteko espazio-berogailuak
• Hezetasun-adierazleak

Mota honetako tentsio baxuko konmutagailuen osagarrietarako, kostua gutxienekoa da korrosioarekin lotutako hutsegitearen kostuarekin alderatuta.

Osagarrien diseinuan txertatutako segurtasun-ezaugarriak

Behe-tentsioko kommutagailu modernoak osagai osagarrietan oinarritzen diren segurtasun-ezaugarriak ditu. Hauek ez dira gehigarriak; araudia betetzeko eta langileen babeserako funtsezkoak dira.

Arku-flash babesakommutagailuen itxiturak arku-energia edukitzea edo birbideratzea eskatzen du. Ateen itxiturak, leihoak ikusteko eta presioa arintzeko panelek (osagarri guztiak) arku-distira batek operadorea zauritzen duen edo mugatuta geratzen den zehazten dute.

Gainkarga babesteaetengailuko etengailuak korronte-seinale zehatzak jasotzea eskatzen du. Korronte-transformadoreak eta tentsio-transformadoreak osagarriak dira, baina haien zehaztasunak zehazten du etengailua nahi den gainkarga-mailan abiatzen den edo ekipoa kaltetzen duen.

Zirkuitu laburren etenaldiaetengailuaren kontaktuak azkar eta guztiz irekitzea eskatzen du. Eragiketa-mekanismoa, malgukiak, loturak eta kisketak barne, sistema osagarri bat da. Bere egoerak zehazten du etengailuak matxura garbitzen duen edo lehertzen den.

Arrazoi horiengatik, tentsio baxuko etengailuen osagarriak osagai nagusien kalitate maila berean zehaztea ez da ingeniaritza kontserbadorea. Praktika estandarra da.

Modulartasuna eta malgutasuna: Osagarriek bultzatutako abantailak

Behe-tentsioko kommutagailuen abantailetan gehien aipatzen den bat modulartasuna da. Modularitate hau osagarriak gehitzeko, kentzeko edo ordezkatzeko diseinatuta daudelako existitzen da, energia-bus nagusia trabarik gabe.

Ekoizpen-lerro berri bat gehitzen duen instalazio batek elikadura etengailu gehigarri bat txerta dezake lehendik dagoen switchgear line batean. Prozesuak muntatzeko euskarriak (osagarriak), busbarren sastadak (osagarriak), kontrol-kableatuaren terminal-blokeak (osagarriak) eta ateko heldulekuak (osagarriak) behar ditu. Busbarra nagusia eta dauden etengailuak ukitu gabe jarraitzen dute.

Era berean, eskuzko funtzionamendutik urrutiko funtzionamendura eguneratzeko motor-operadore bat (osagarria) eta komunikazio modulu bat (osagarria) gehitu behar dira. Haustura bera —osagai nagusi garestia— lekuan geratzen da.

Malgutasun hori ez da kasualitatea. Behe-tentsioko kommutagailuen osagarriak dimentsio eta interfaze estandarretarako diseinatuta daude, nahastu eta konfiguratzeko aukera emanez. Richge-ren produktu sortak modularitate hori onartzen du forma-faktore anitzetan.

Energiaren kudeaketa osagarrien integrazioaren bitartez

Behe-tentsioko konmutagailuen energia-eraginkortasunaren ezaugarriak osagarrien araberakoak dira erabat. Etengailu nagusiak korrontea eramaten du baina ez du neurtzen edo kudeatzen. Energiaren kudeaketa gailu osagarrien bidez egiten da:

• Potentzia-neurgailuak tentsioa eta korronte uhin-formak lagintzen dituzten potentzia erreala, potentzia erreaktiboa, potentzia-faktorea eta distortsio harmonikoa kalkulatzeko
• Korronte primarioa kontagailuen sarreretarako seguru mailetara jaisten duten korronte transformadoreak
• Hainbat elikatzailetako datuak batu eta energia kudeatzeko softwarera transmititzen dituzten komunikazio-pasabideak
• Kontaktore-bobinak eta kontrol-erreleak, karga kentzea ahalbidetzen duten eskari-aldietan

Behe-tentsioko etengailuen osagarri horiek gabe, instalazio batek ezin du eskariaren erantzuna ezarri, ezin du energia-kontsumoa prozesu-lerroaren arabera jarraitu eta ezin du egiaztatu eraginkortasun-proiektuetan egindako aurrezpena.

Behe-tentsioko etengailu modernoak "energia-kontsumoa optimizatzen eta kostu operatiboak murrizten laguntzen" duela diote, baina osagarrien paketeak beharrezko monitorizazio eta kontrol gailuak biltzen dituenean bakarrik.

Aplikazio-inguruneak eta osagarrien hautaketa

Aplikazio ezberdinek eskakizun desberdinak ezartzen dizkiete tentsio baxuko konmutagailuen osagarriei. Apalategiko irtenbideak ez dira kasu guztietan egokitzen.

Industri fabrikazio plantakinguruko makinen bibrazioa jasan. Ingurune honetako osagarriek bibrazioarekiko erresistenteak dituzten terminal blokeak, blokeatzeko hardwarea eta mugimendua askatu gabe xurgatzen duten autobus konexio malguak behar dituzte.

Eraikin komertzialakospitaleek eta datu zentroek barne erabilgarritasun handia eskatzen dute. Osagarriek monitorizazio-kontaktu erredundanteak, saihesbide-hornidurak eta hutsegiteak gertatu aurretik zain dauden mantentze-beharrak erakusten dituzten adierazleak izan behar dituzte.

Energia berriztagarrien instalazioakTenperatura aldaketa zabalei eta UV esposizioari aurre egin kanpoko itxituretarako. Osagarriek tenperatura-kalifikazio hedatuak, UV-ren aurkako material egonkorrak eta hautsa eta hezetasuna sartzearen aurkako zigilatzea behar dute.

Azpiegitura proiektuakaireportuek eta ura araztegiek bezala, bizitza luzeko eskakizunak dituzte. Osagarriak ordezkapen-zikloen hamarkadetarako erabilgarri egon behar dute, eta fabrikatzaileak epe luzerako laguntza eman behar du.

Richge-k aplikazio askotariko hauei zerbitzatzen dien behe-tentsioko konmutagailuen osagarrien hornitzaile gisa duen posizioak produktu sorta zabala dakar ingurune bakoitzaren eskakizun zehatzei erantzuteko.
