Kargatu Break Switch

We are committed to developing Load Switch, Outdoor High Voltage Auto Recloser, Indoor Voltage Vacuum Breaker that are closer to the needs of consumers and provide consumers with better products. We always take rewarding society as a blessing . Our company takes our enterprise reputation and staff quality ahead of enterprise development as our development guarantee. We insist on the idea of science and technology is the first productive force. With our technical skils, efficient management and high-quality products, we have won praise from our customers with our cost-effective goods.

Definition and Functions

A Load Break Switch (LBS) is a key device in power systems designed to safely interrupt load currents, widely used in medium and low-voltage distribution scenarios. Its core function is to cut off load currents during circuit maintenance or faults, ensuring the safety of equipment and personnel. Unlike isolation switches, LBS can operate under load but cannot interrupt short-circuit currents; it must be used in conjunction with fuses for overcurrent protection.

Working Principle and Structure

Arc Extinguishing

Mechanism:Pneumatic arc extinguishing: High-velocity gas flow (e.g., dry air) generated by piston compression extinguishes the arc. The design of arc contacts reduces wear on main contacts, extending maintenance intervals.

SF₆ technology: Traditionally, sulfur hexafluoride (SF₆) was used as the arc-extinguishing medium. However, due to its high greenhouse effect, environmentally friendly products now use dry air as a substitute, with a leakage rate ≤ 0.01%, aligning with global carbon reduction trends.

Structural Composition:

It mainly includes moving/stationary contacts, arc contacts, a piston (for pneumatic types), an operating mechanism (manual/electric), and an arc-extinguishing chamber. Some models integrate an earthing switch and support remote control.

Types and Classifications

By arc-extinguishing medium:

Pneumatic (dry air): Environmentally friendly, used in systems of 12kV and below (e.g., ABB's Safe Air series).

SF₆-based: Traditional technology, still used in some high-voltage scenarios.

Vacuum-based: Suitable for frequent operation.

By installation type:

Outdoor type: High protection rating, adapted to harsh environments.

Indoor type: Used in substations or distribution cabinets.

By operation method:

Manual: Suitable for small-scale systems.

Electric/pneumatic: Support remote control, used in smart grids.

View as

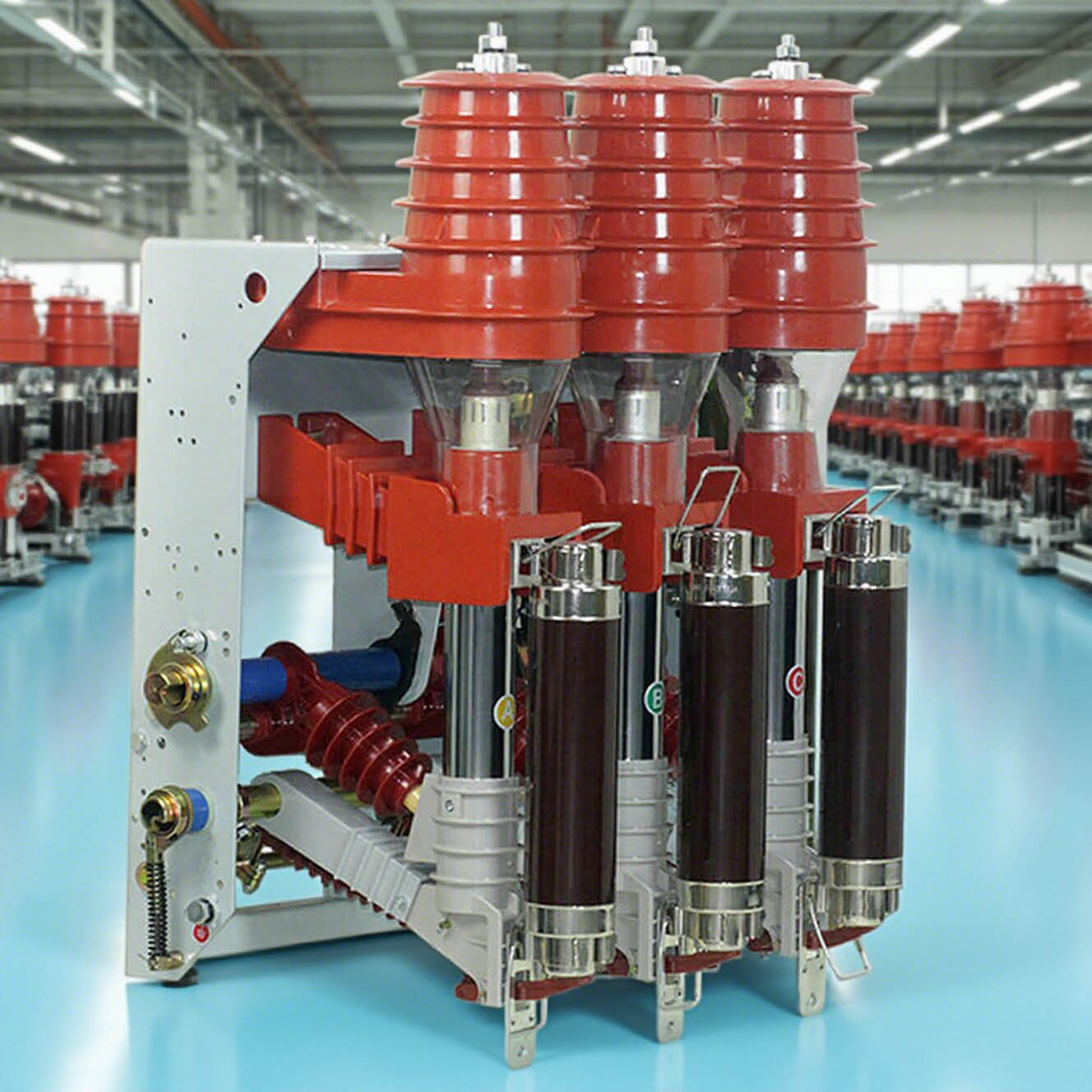

FK (R) N12-12d Indoor Karga Break Switch Kargatu Breaker isolatzaile Isolatu Switch

FKN12-12D / 630-20 Indoor AC Tentsio handiko karga etengailua hiru faseko tentsio handiko aldagaia da, 12kv-ko tentsioarekin eta 50Hz-ko maiztasunarekin. Kargaren korrontea, itxita-begizta korrontea, karga gabeko transformadore eta kable kargatzeko korrontea aldatzeko erabiltzen da, desaktibatutako zirkuitu laburreko korronte konbinatua. Lurreko etengailuarekin hornitutako karga-etengailuak zirkuitu laburreko korrontea jasan dezake. Eta M -NELY M -NELY erabilitako potentzia banaketa azpiestazioan eta industria-ekipoetan erabiltzen da.

Gehiago ikusi >> Bidali kontsulta >>

12KV Hiru posizio Karga Break Switch SF6 isolatutako switchgear egokitzeko

Karga-etengailua, kanpoko tentsio altuko auto recloser garatzeko konpromisoa hartzen dugu, kontsumitzaileen beharretara hurbiltzen diren eta kontsumitzaileei produktu hobeak eskaintzen dizkieten. Beti hartzen dugu gizartea bedeinkazio gisa hartzen eta amaren oparotasuna eta biziberritzea gure erantzukizun propioa dela eta. Gure enpresak gure enpresaren ospea eta langileen kalitatea hartzen ditu enpresaren garapenaren aurretik gure garapen berme gisa. Zientzia eta teknologia ideia da lehenengo produkzio indarra dela. Gure esklema teknikoekin, kudeaketa eraginkorra eta kalitate handiko produktuak, gure bezeroengandik laudorioak irabazi ditugu gure kostu-eraginkorrak diren ondasunekin. LYL-12 seriea, AC 50Hz hiru faseetarako egokia da, 12 kv-ko tentsio kalifikatua duena, Diseinu malkartsua da, arku itzaltzeko errendimendu bikaina eta funtzionamendu fidagarria sareko baldintza gogorren azpian. Lyl-12T kargatzeko etengailuak GB3804-2004 "3,3KV ~ 40,5KV altuko tentsio altuak" eta GB16926-1997 "AC tentsio handiko karga konbinazio aparatua" betetzen du. Zirkuitu nagusia: 630a-20ka (4s), 25ka (3s); Bizitza mekanikoa: 5000 aldiz; Lurzoruaren zirkuitua: 20ka (2s); Bizitza mekanikoa: 2000 aldiz.

Gehiago ikusi >> Bidali kontsulta >>

24kv barruko tentsio altuko aireko karga etengailuaren etengailua eta metxa konbinazio aparatuak

Karga-etengailua, kanpoko tentsio altuko auto recloser garatzeko konpromisoa hartzen dugu, kontsumitzaileen beharretara hurbiltzen diren eta kontsumitzaileei produktu hobeak eskaintzen dizkieten. Beti hartzen dugu gizartea bedeinkazio gisa hartzen eta amaren oparotasuna eta biziberritzea gure erantzukizun propioa dela eta. Gure enpresak gure enpresaren ospea eta langileen kalitatea hartzen ditu enpresaren garapenaren aurretik gure garapen berme gisa. Zientzia eta teknologia ideia da lehenengo produkzio indarra dela. Gure esklema teknikoekin, kudeaketa eraginkorra eta kalitate handiko produktuak, gure bezeroengandik laudorioak irabazi ditugu gure kostu-eraginkorrak diren ondasunekin. FKRN-24D Karga hausteko etengailuaren etengailua tentsio altuko uneko metxa mugatuarekin hornitzen denean (aurrelariarekin), karga-etengailuaren eta metxa konbinazio aparatuetan sartzen da, Transformers, kable eta gaineko kableetarako aparatibo gisa jarduten du. Fase bat edo multiphase metxa bat fusionatzen denean, Kargatu Break aldatu balazta automatikoa hiru fase. Serie karga-hausteko etengailu hau bereziki aplikagarriak dira landa, hiriko ordezko azpiestazio eta prefabrikatutako azpiestazioetan, baita eraztun sareko hornidura ere.

Gehiago ikusi >> Bidali kontsulta >>

FN7-12 Serie 12kv barruko tentsio altuko karga etengailuaren etengailuak eta metxa konbinatuak

FN7 Series Karga Break Switch, oro har, hornidura aktibatzeko eta desaktibatzeko udaberriko mekanismoarekin dator, hala ere, hutsezko zirkuitua apurtzailea ere eskuragarri dago. Jakina, hutsezko zirkuitua apurtzailea duen aukera kostua da. Bi hauen arteko aukera bezeroaren araberakoa da. Kargatu Break Switch Vacuum Circuit Breaker-ekin aukera fidagarriagoa da .FN7 36KV karga-etengailua etengailua etengabeko tentsioarekin. FN7-12DR motako tentsioaren karga-aldagaia egokia da, 12kv-ko altuerako hiru faseko potentzia-sistema egokia dela eta, hausturaren helburu laburren konbinazioa izan daiteke. Babes-xafla elektrikoetan espezializatutako fabrikatzaile garrantzitsu bat da. Gure produktuak primerako materialak eta fabrikazio prozesu aurreratuak erabiliz landuta daude, aparteko iraunkortasuna eta fidagarritasuna industria ingurune desberdinetan bermatuz. Urte batzuekin esperientzia eta berrikuntza teknologikoa, gure etengailuen beheko bisagrak nazioarteko estandarrak betetzen ditu, mundu osoko bezeroentzako laguntza segurua eta egonkorra eskainiz. Produktuen errendimendua etengabe hobetzeko konpromisoa hartzen dugu, bezeroen behar askotarikoak eta aparteko zerbitzua eta irtenbideak entregatzea.

Gehiago ikusi >> Bidali kontsulta >>

FN18 12KV 3 fase koadrila Aireko karga-etenaldiaren etengailua terraza gailuarekin eta metxa-etengailua NALF

FN18 Karga etengailuak eta kargatzeko etengailuaren konbinazioak tentsio handiko tentsioak dira, errendimendu handiko kargak, konprimitutako aire konprimituaren itzalizazio eta gasak sortutako arku itzaltzea konbinatzen ditu. Karga-etengailuaren eta metxa konbinatzeak kargaren aldaketen abantailak konbinatzen ditu, karga-etengabeko korrontearen uneko karga korrontea aldatzeko. Konbinazioaren korrontearen korrontearen korronte laburreko puntualek aldatzeko, metxa eta haren inpaktorearen bidez. AC 50Hz tentsioko hiru faseko banaketetan erabiltzen da eta 630A ESP potentzialaren arabera

Gehiago ikusi >> Bidali kontsulta >>

FN18 Serie Barrualdeko Tentsio Handiko Karga Break Switch NALF Air Isolamendu Switch Breakers Fusions

FN18-D helburu orokorra da, hiru polo, karga-eten-etengailua, etengabeko jabeek eta muntaia etengabeko teknologia aurreratuen abantailak eskaintzen dituena. Etengailua aldagaien multzoak eskuragarri daude metalezko itxitako eta pad-muntatutako aldagailuen aplikazioetarako eraikin bloke gisa 12-40,5 kv bitarteko balorazioetan. FN18 STANDER STANDY altzairuzko markoa biltzen du, isolatzaileekin, isolatzaileekin, arku-itzalizazio sistema paregabea, funtzionamendu mekanismo bat eta egungo eramateko osagaiak, besteak beste, blade motako etengailuak eta masailezur konektoreak. Aukerako osagarrien eta funtzioen artean, motor-operadore bat, motor-operadorea, etengailu laguntzaileak, shunt-eko bidaien gailua, fusible-oinarriak, metxa mekanikoko tripa, etengailu mekanikoak, ate mekanikoen blokeoa eta lotura mekanikoa elkarren arteko lotura eta giltza lotzen dituzte. FN18 Serieko Tentsio handiko karga aldatzeak diseinu errazak, funtzionamendua, egitura trinkoa, bolumen txikia, funtzio osoa, pisu arina, abiadura bizkorra eta fidagarritasun handia ditu. AC 50Hz-rentzat egokiena da, 12kv, 24 kv, 24 kv, eta hiru faseko banaketa sistema.

Gehiago ikusi >> Bidali kontsulta >>

Barrualdeko HV Air Kargatzeko etengailuaren etengailua eta metxa konbinazio aparatuak

FKN12-12D Series Air-Blast ioad Switch eta FKRN12-12D Series Air-Blast Kargatu Switch Break Switch-Fuse konbinazio aparatuak dira serieko aldagai-jokoaren hiru faseko banaketa elektrikoaren sistema 12KV-ko aplikazioa da, Transformers, kable eta gaineko kableetarako aparatibo gisa jarduten du. Multzo hauek bereziki aplikagarriak dira landa, hiri terminalen azpiestazio eta aurrefabrikatutako azpiestazioetan, baita eraztun sareko hornidura ere. FKN12-12d-ek uneko eta korronte berria apurtu eta egin dezake. FKRN12-12d-ek uneko karga korronte eta zirkuitu laburreko korrontea hautsi eta egin dezake (uneko metxa Iimita). Produktu hau inpaktu egiturarekin itxura estetikoarekin agertzen da. Interkonexio fidagarria eta isolatzaile maila altua. Udaberrian gordetzeko eragiketa mekanismoa, abiadura aktibatuta dago, motako eraginetik. Azal isolatzailearen barruan arku elektrikoaren itzalgailurako, arku isolatzailearen barruan, gasa askeak pizten du, ez dute lurra eta fasearen arteko maila isolatzailearen jaitsiera. Isolamendu estalkiaren estalkiak elektrifikatutako zatia bereizten du, beraz, eraztun unitate nagusia babesteko maila bultzatzen du. Kobre-wolkstenaren kontaktua eta kontaktu nagusia eroankortasun fidagarria eta bizitza luzea dakar. Produktu honek soinuaren ospea lortzen du mantentze eta funtzionamendu errazak direla eta, baita errendimendu fidagarria ere. IEC62271-105 betetzen ari da.

Gehiago ikusi >> Bidali kontsulta >>

Tentsio handiko hutsezko karga eten-etengailua

FZRN21 seriea AC eta HV barruko hutsezko karga etengailuaren etengabeko gaitasuna, segurtasun eta fidagarritasunak, bizitza luzea, egitura trinkoa, tamaina txikia, tamaina txikia, pisu arina, oinarrizkoa mantendu beharrik gabe funtziona dezake. FZN21-12 serieko tentsio handiko hutsezko karga etengailua batez ere fameroz osatuta dago, deskonektatzeko etengailua (Konbinatzailearen uneko mugatzailea deskonektatzeko etengailuan dago), hutsean aldatzeko hodi, lurreratzeko etengailua, udaberriko funtzionamendu mekanismoa eta abar. Produktu honek egitura trinkoa du, bolumen txikia, bizitza luzea, itxiera eta hausteko gaitasun sendoa eta funtzionamendu eta mantentze erraza. Vacuum Switch-ek udaberriko mekanismoarekin hornituta dago. Motor elektrikoa (beste eskuliburu bat) udaberriko energia biltegiratze bat hartzen du eta bi metodo mota daude: elektromagnet ixteko eta eskuzko zatitzea eta itxitzea. Deskonektatzeko etengailua, hutsezko etengailua eta terraza etengailua elkarren artean elkarren artean lotzen dira (elkarretaratze mekanikoa) ezarrizkoa ekiditeko. FZN21-12D / T630-20, FZN21-12DR / T125-31.5 T125-31.5 TXIKIAREN HAZTAGULAKO HAZTANLERIAK 12kV. Kostua, funtzionamendu erraza eta erosoa

Gehiago ikusi >> Bidali kontsulta >>

Richge Kargatu Break Switch fabrikatzaile eta hornitzaile profesionala da Txinan. Gure prezio baxuko produktuetan interesatzen bazaizu, jarri gurekin harremanetan.
