MSQ serieko kremailera eta pinoi birakaria eratugailuen mahaia (SOLH Richge Technology)

Marka:SOLH Richge Technology-ren eskutik

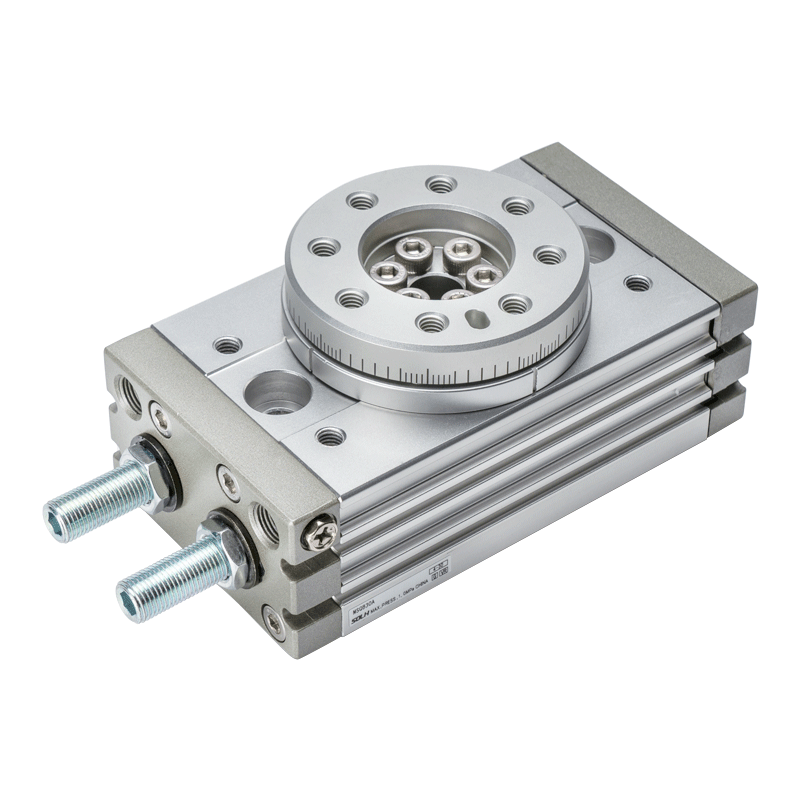

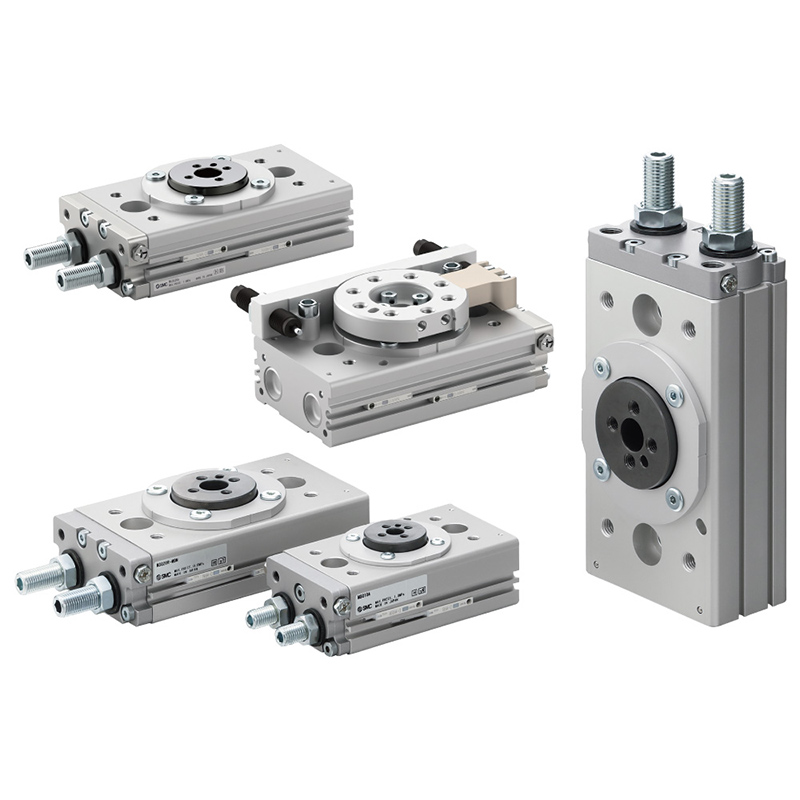

Produktuen ikuspegi orokorra

     SOLH MSQ serieak pistoi bikoitzeko kremailera eta pinoi simetrikoa gidatzeko egitura hartzen du, bi azpiserietan banatuta: MSQB kalifikazio estandarra eta MSQA doitasun handiko kalifikazioa. Muntatzeko mahai zirkular integratua dauka zulo erdiko zuloarekin, 0 ~ 190°-tik etengabe erregula daitekeen angelua.

Pistoi bikoitz-piñoi simetrikoak irteerako momentua 3 ~ 4 aldiz handiagoa eta karga erradial/axialaren ahalmen handiagoa ematen du, paleta motako CRQ zilindro birakariekin alderatuta. Talkak xurgatzeko bi aukera daude eskuragarri: gomazko buffer integratua edo buffer hidrauliko integratua. Aire ataka bikoitzak (amaiera aurpegia / alboko aurrealdea) hodien diseinua errazten du; posizio-seinale birakarietarako etengailu magnetiko bateragarriak. Oso erabilia indexazio automatizaturako, piezak iraultzeko eta doitasun-kokapenerako estazioetarako.

Serieen sailkapen eta hautaketa taula (zehaztasuna + buffer bat etortzea)

Ereduen kodeketa-arau osoa

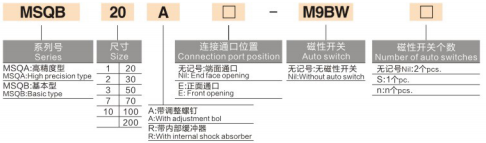

  1. Kodetze-araua 1: MSQB20A-□-M9BW-□

     Adibidea: MSQB20A-M9BW

     -- MSQB / MSQA: Seriearen identifikatzailea

        MSQB = Oinarrizko serie estandarra; MSQA = Doitasun handiko zehaztasun seriea

     -- 20: Markoaren tamaina (eskuragarri: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: Angeluaren doikuntza eta buffer kodea

        A = mutur bikoitzeko angelua doitzeko torlojuak; R = Eraikitako xurgagailu hidraulikoa; atzizkirik ez = gomazko buffer bakarrik

     -- Erdiko koadroa: Aire-portaren posizioa

        Hutsik = Amaiera aurpegiko aire-atatuak; E = Alboko aurreko aire-atatuak

     -- M9BW: etengailu magnetikoaren eredua

        Hutsik = Etengailu magnetikorik gabe; M9BW / M9BL kanabera-sentsore unibertsala bateragarria

     -- Azken kutxa: Etengailu magnetikoaren kantitatea

        Hutsik = Standard 2 pcs; S = Pieza bakarra; Zifra pertsonalizatua = kantitate pertsonalizatua

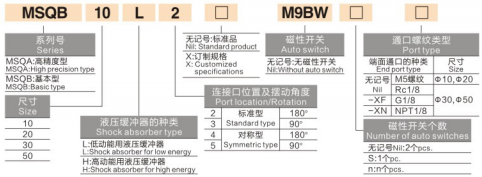

  2. Kodetze-araua 2: MSQB10L2-□-M9BW-□-□

     Adibidea: MSQB10L2-M9BW

     -- MSQB: Serie estandarra; markoaren tamaina 10/20/30/50

     -- L / H: Buffer hidraulikoaren energia zinetikoen kalifikazioa (R bertsio hidraulikorako soilik)

        L = Energia zinetiko baxuko buffer hidraulikoa; H = Energia zinetiko handiko buffer hidraulikoa

     -- 2/3/4/5 digitua: swing angelu finkoaren zehaztapena

        2 = estandarra 180°; 3 = 90°; 4 = 180° simetrikoa; 5 = 90° simetrikoa

     -- Erdiko koadroa: X marka pertsonalizatua, hutsik = stock eredu estandarra

     -- M9BW: Etengailu magnetikoa, hutsik = ez dago sentsorerik

     -- Azkenaurreko kutxa: etengailu magnetikoaren kantitatea; hutsik = 2 pieza, S = 1 pieza

     -- Azken kutxa: Aire-hariaren zehaztapena

        Hutsik = M5 haria (10/20 neurrirako soilik); XF = G1/8; XN = NPT1/8 Amerikako haria

Oinarrizko Egiturazko Abantailak

  1. Pistoi Bikoitzeko Cremallera eta Pinioi Drive simetrikoa

     -- Pistoi sinkrono bikoitzak engranajeak sinkronoki bultzatzen ditu, aldebakarreko erreakzioa ezabatuz; Momentu uniformearen irteera zero biraketa jitterrekin, pistoi bakarreko paleta zilindroak baino karga-gaitasun askoz handiagoa.

  2. Mahai birakari integratua Pin-zuloekin

     -- Mahaiaren aurrez mekanizatutako kokapen-zulo zuloak eta muntaketa estandarreko zulo zuloak zuzeneko jig/pieza blokeatzeko, lerrokatzeko erraza eta zurruntasun integral handia lortzeko. Zulo erdiko zuloak (φ6~φ24) aire-hodiak eta sentsore-kableatuak erdigunetik igarotzen dira, makinaren barruko diseinu txukuna.

  3. Dual Air Port Diseinua

     -- Bi kanalizazio-aukera: amaierako aurpegiko aire-sarrera edo alboko aurrealdeko E-motako ataka, hodi malguak interferentzia mekanikorik gabeko ekipo trinko mugatuetarako.

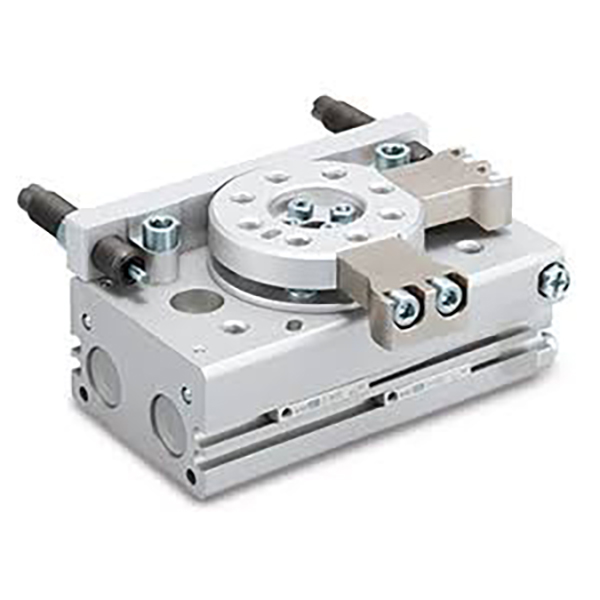

  4. Mutur bikoitzeko angelua doitzeko torloju independenteak (A atzizkia)

     -- Muga-torlojuak bereizi bi muturretan erlojuaren orratzen noranzkoan eta kontrako orratzen noranzkoan modu independentean murrizteko; swing-eremua 0~190°-ren barruan infinituki erregulagarria da, fabrikako lehenetsita 190°-tan.

  5. Talkak Xurgatzeko Aukerako Bi Sistema

     -- Bertsio estandarra: mutur bikoitzeko gomazko buffer buffer zarata murrizteko abiadura baxuko karga arinean

     -- -R Buffer hidraulikoaren bertsioa: Olio-xugalgailu integratuak (L zinetiko baxua / H maila zinetiko altua) eragin handia xurgatzen du abiadura handian, gelditzeko bibrazioa murrizten du eta tresnak eta piezak babesten ditu.

  6. Posizio magnetikoaren iritzia bateragarria

     -- Eraztun magnetiko iraunkor integratua zilindroaren gorputzean, M9BW / M9BL erreed etengailuekin bateragarria 0°/90°/180° lekuan seinaleak PLCra interblokeatzeko logika automatikorako transmititzeko.

  7. Zehaztasuneko boladun euskarria MSQArako

     -- Doitasun handiko MSQA ereduak klaseko doitasuneko boladun errodamenduen muntaia hartzen du; Erradiala eta axiala ≤0.01mm, errepikatu kokapen zehaztasuna ±0.01mm. MSQB oinarrizko bertsioak automatizazio-kokapen-eskakizun orokorrak betetzen ditu.

Arau Unibertsalaren Zehaztapen Teknikoak

  1. Gidatzeko modua: efektu bikoitzeko pistoi bikoitzeko kremailera eta pinoia

  2. Funtzionamendu-presio-tartea

    -- Gomazko buffer mota: 0,1 ~ 1,0 MPa

     -- -R buffer hidrauliko mota: 0,1~0,6 MPa

  3. Froga probaren presioa: 1,05 MPa

  4. Giro-tenperatura: 0 ~ 60 ℃ (izotzrik ez aire zirkuitu barruan)

  5. Swing Range erregulagarria: 0 ~ 190° infinituki erregulagarria, fabrikako aurrez ezarrita 190°; angelu finkoa 90° / 180° aukerakoa

  6. Lubrifikazioa: aurrez betetako bizitza luzeko koipea fabrikan, lubrifikaziorik gabeko diseinua oliorik gabeko aire lehor garbiarekin bateragarria.

  7. Ertaina aplikagarria: iragazitako aire konprimitu lehorra (≥40μm iragazketa zehaztasuna)

Momentua eta karga-jasateko gaitasunaren taula (0.5MPa hornikuntza-airea)

Buffer Gehienezko Energia Zinetikoen Konparazio Taula

Ereduak aukeratzeko arau osoa

  1. Zehaztasun kalifikazioaren hautaketa

     -- Txiparen posizionamendua, PCB ikuskapen optikoa, doitasun-muntaia → MSQA doitasun handiko seriea

     -- Piezen iraulketa orokorra, materiala desbideratzea eta sailkatzea → MSQB oinarrizko serie estandarra

  2. Buffer bat etortzeko araua

     -- Abiadura baxuko karga argia, kostuen kontrola: R ez den gomazko buffer modeloa

     -- Maiztasun handiko ziklo azkarra, piezaren inpaktu astuna: hautatu -R buffer hidraulikoa; inpaktu arina L kalifikazioa, inpaktu astuna H kalifikazioa

  3. Swing Angeluaren hautaketa

     -- 90°-ko iraulketa karga/deskarga: 3 / 5 atzizkia

     -- 180°-ko indexazioa, alde biko detekzioa: 2/4 atzizkia

     -- Swing sorta mugatu arbitrario pertsonalizatua: eredu unibertsala A doikuntza torlojuarekin

  4. Aire-portuaren diseinua

     -- Makinaren barruko espazio trinkoa: E alboko aurrealdeko ataka bertsioa

     -- Kanpoko hoditeria estandarra: lehenetsitako amaierako aurpegiko ataka

  5. Posizio Seinalearen Feedback

     -- PLC interblokeatzeko behar den tokiko seinalea: ekipatu M9BW etengailu magnetikoak (2pcs estandarra); soilik alde bakarreko detekzioa hautatu S etengailu bakarra

  6. Hariaren zehaztapena

     -- Tamaina 10/20 marko txiki lehenetsia M5 haria; ertain-handia 30/50 aukerakoa G1/8 (XF), NPT1/8 (XN) hari amerikarra

Industria-aplikazioen eszenatoki tipikoak

     -- 3C Elektronika Doitasun Automatizazioa: Txiparen kokapen birakaria, PCB angelu anitzeko ikuskapen optikoa, mikro-osagaien indexatzeko muntaia

     -- Ontziak ekoizteko lerroak: botilak estaltzeko estazioak, kartoia 90°ko norabide aldaketa, etiketa birakaria eranstea

     -- Makina-erremintaren osagarriak: piezak iraultzea, estanpazio-gama indexatzeko kokatzea

     -- Sailkatzeko Ekipamendu Logistikoa: Materiala desbideratzeko, kanalizazio birakaria gelditzeko mekanismoa

     -- Manipulatzaile txikien amaierako efektua: robotaren artikulazioen biraketa, hutseko zorrotada jaso eta iraultzea

     -- Zehaztasun-probak egiteko ekipamendua: Ikusmenaren ikuskapen-mahai birakaria, angelu anitzeko airearen estankotasun-proba-jina

Zirkuitu pneumatikoen bat etortzeko soluzioei eustea

  1. Zirkuitu Orokorra Estandarra

     -- AFC aire iturri bi puntuko konbinazioa → 4V210 5/2 solenoide balbula → PU aire-hodiak → MSQ mahai birakaria (M9BW etengailu magnetikoa PLCra kabletuta)

  2. Leherketa Erresistentearen Tailer Zirkuitua

     -- Leherketaren aurkako aire iturriaren tratamendu-unitatea → 50-VFE leherketa-froga 5 bideko solenoide balbula → PU mahuka malgua → MSQB/MSQA zilindro birakaria ingurune arriskutsuetarako

  3. Mini Precision Micro Station

     --AC1500 mini aire erregulatzaile iragazkia → 3V serie 3/2 solenoide balbula → PU4 hodi mehe → MSQ10 / MSQ20 mahai birakaria txikia

Esaldi bakarreko laburpena

     SOLH MSQ bi pistoi eta pinoi mahai birakaria MSQB estandarrean eta MSQA zehaztasun handiko kalifikazioetan banatzen da, 0 ~ 190°-ko kulunka erregulagarria onartzen du, goma/hots hidraulikoaren xurgapen bikoitza, mutur/alboko aire-portuaren diseinua eta kableatu zulo erdiko zuloa, erreminta elektroniko eta birakarientzako ontziratze unibertsalak baino 3 ~ 4 aldiz handiagoa eskaintzen du. automatizazio-lerroak probatzea.
