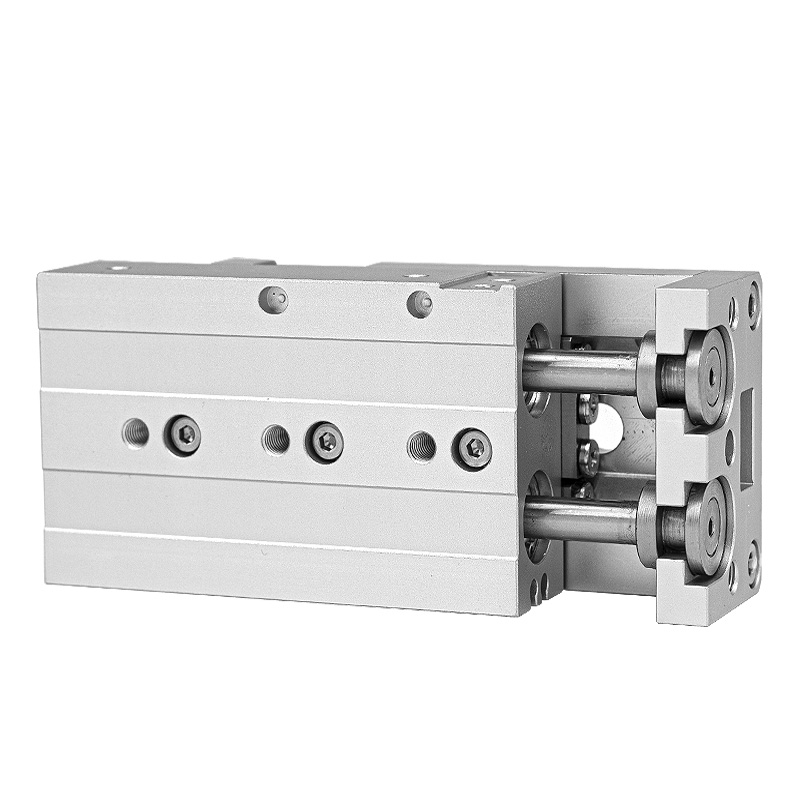

HLS / HLSL serie Ardatz bikoitzeko zehaztasun irristatu zilindroa (gurutze arrabolen gida mota)

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     SOLH HLS / HLSL serie bi ardatzeko doitasuneko irristagailu zilindroak arrabol gurutzatuaren gida lineala hartzen du nukleo gidatzeko osagai gisa. HLQ birzirkulazio-zilindroekin alderatuta, zurruntasun handiagoa, kokapen-zehaztasun handiagoa eta alboko karga eszentrikoekiko erresistentzia handiagoa eskaintzen du, karga astunarekin, doitasun handiko muntaketa eta kokapen automatizazio prozesuekin ezin hobeto lotuz.

Serieen Sailkapena: HLS VS HLSL

     -- HLS mota estandarra: zilindro-gorputza lerragarriaren alde batean instalatua, zabalera orokorra trinkoa. Instalazio-espazio mugatuetarako egokia da, karga ertain-txikietarako karga desplazamendu eszentriko nabarmenik gabe.

     -- HLSL Mota Simetrikoa: Bi arrabol gurutzatuen giden artean zentratuta dagoen zilindroa, indar banaketa uniformea, zurruntasun handia eta karga-gaitasun handia. Lehen aukera karga astunetarako, karga eszentrikorako eta zehaztasun oso handiko lan-eszenatokietarako.

Oinarrizko Zehaztapen Teknikoen Taula

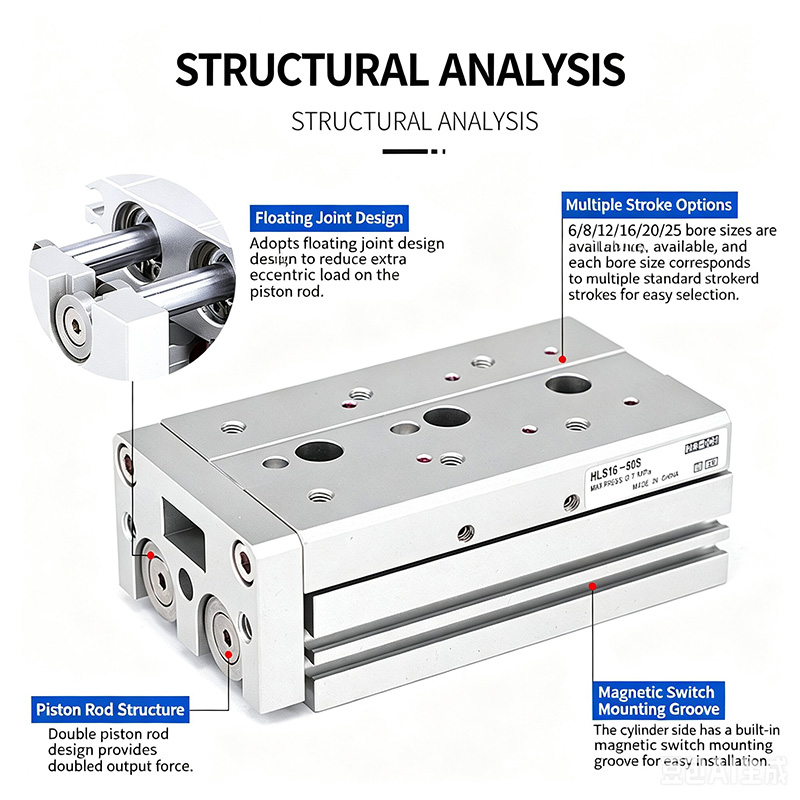

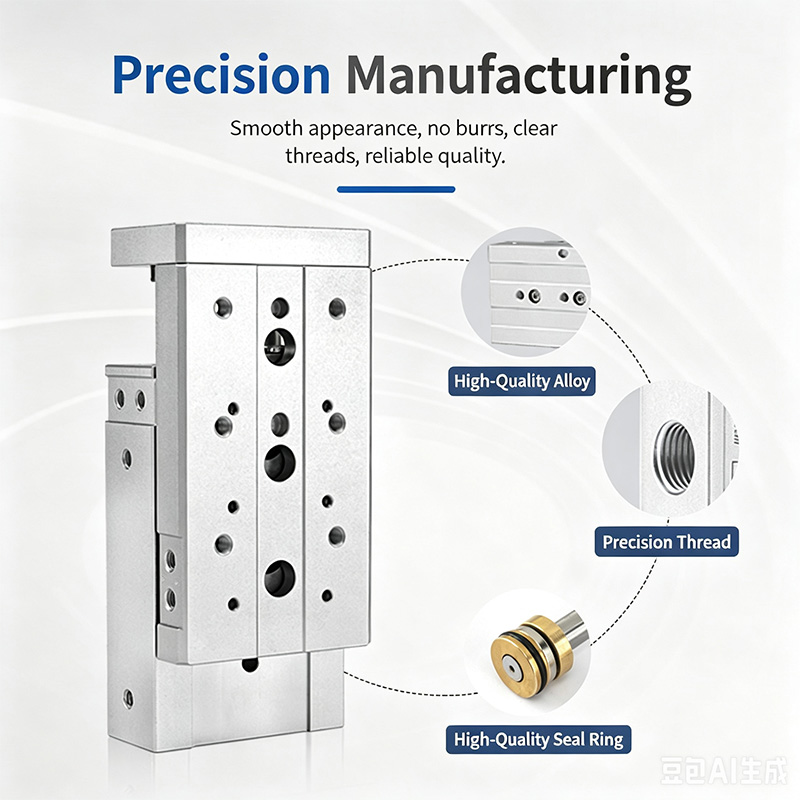

Egiturazko eta oinarrizko errendimenduaren abantailak

  1. Gurutze Roller Lineal Guide (Roller Line Contact Design)

     -- Lineako kontaktudun errodamendu-egiturak muturreko zurruntasuna, zuzentasun bikaina eta errotazioaren aurkako zehaztasuna eskaintzen ditu, talka-erresistentzia handia eta funtzionamendu egonkorra karga astunean. Pieza bakarreko gida-gurdiaren diseinu integratua marruskadura baxuarekin, mugimendu oso leunarekin eta zerbitzu-ziklo luzatuarekin.

  2. Eraikitako junta flotagarria

    -- Pistoi-hastaken eta irristagailu-plataformaren arteko lotura flotagarri elastikoak alboko indarra eta momentu eszentrikoa konpentsatzen ditu, pistoi-hastaken desbideratzea eta gainkargaren kalteak saihestuz.

  3. Pistoi Paralelo Bikoitzak

    - Bultzada bikoitza irteera, torsioaren aurkako errendimendu bikaina, kokapen-zehaztasun handia mantentzen du kargatutako egoeran.

  4. Norabide anitzeko Muntaketa Unibertsala

     -- Beheko, aurrealdeko eta alboko gainazaletan mekanizatutako muntatze zuloak 3 noranzkoetan instalatzeko; zehaztasun-kokapen-zuloak oinarrian aurrez mekanizatuak kokatzea zehatza izateko.

  5. 3 alboetako tresneria muntatzeko gainazalak

     -- Lerragailuaren goialdean eta aurrealdeko aurpegian muntatzeko zuloak, pin zuloak irristagailuaren goiko planoan kokatuz, jig kokatzea doitasun errepikakorra bermatzeko.

  6. Aurrez mekanizatutako sentsoreak instalatzeko zirrikituak

     -- Zilindroaren alboko zirrikiturik lerragarri estandarrak etengailu magnetikoen instalazio malgurako eta posizioa doitzeko.

  7. Buffer dibertsifikatua eta muga gelditzeko aukerak

     -- Aire-buffer finkoa, erregulagarria den aire-buffer (A/AS/AF), kolpe xurgatzaile hidraulikoa (B/BF) eta kanpoko muga-bloke mekaniko anitz aukerako konbinazioak dira.

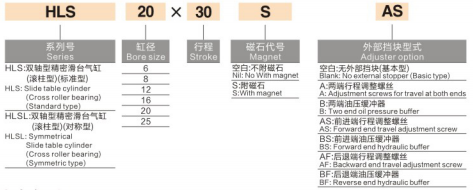

Eredu estandarra izendatzeko araua

  1. Eredu adibidea: HLS20×30SAS

     -- HLS = Alboko zilindroen serie estandarra; HLSL = Zentratu simetrikoko zurruntasun handiko seriea

     -- 20 = Zilindroaren zuloaren diametroa (mm)

     -- 30 = Ibilbidearen luzera nominala (mm)

     -- S = Eraztun magnetiko iraunkor integratua (fabrikako konfigurazio estandarra)

     -- A = Aire-buffer erregulagarria bi muturretan

        AS = Aire buffer erregulagarria aurrerako trazuaren amaieran soilik

        AF = Aire buffer erregulagarria itzuleraren amaieran soilik

     -- B = Olio hidraulikoaren buffera bi muturretan

        BF = Olio hidraulikoaren buffer itzuleraren amaieran soilik

Irteeraren bultzada teorikoa (unitatea: N)

Hautaketa-jarraibideak eta aplikazio-eszenatoki tipikoak

  1. Hautaketa-iradokizunak

     -- HLS eredu estandarra: instalazio-espazio trinkoa, karga ertain-txikia, ez dago desplazamendu-karga eszentrikorik.

     -- HLSL Eredu Simetrikoa: karga astunetarako, alboko karga eszentrikorako, zurruntasun oso handiko eta doitasun handiko kokapen-eskakizunetarako lehentasunezko aukeraketa.

  2. Industria-aplikazio tipikoak

     -- Doitasun-muntaia, kokapen automatikoa, estutze pneumatikoa eta piezak transferitzeko estazioak

     -- Erdieroaleak eta automatizazio elektronikoak produkzio-lerroak

     -- Doitasun handiko probak ikuskatzeko tresnak, automatizazio medikoko ekipoak, makina-erremintaren finkapen-mekanismoak

Esaldi bakarreko laburpena

     SOLH HLS/HLSL arrabol gurutzatua ardatz bikoitzeko diapositiba zilindroak zurruntasun handiko lerro-kontaktu bidezko arrabolen gidari estandar/simetriko bikoitzekin hartzen du, aukerako aire/buffer hidraulikoarekin eta artikulazio flotagarri antieszentrikoarekin hornituta, erdieroaleetarako, medikuntzarako eta karga handiko doitasun handiko ekipamenduetarako goi-zehaztasun handiko eragingailu lineala.
