CRBU2 seriea Doako Muntaketa Mota Paleta Eragile birakaria

Marka: SOLH by Richge Technology

Produktuen posizionamendua eta oinarrizko egitura-ezaugarriak

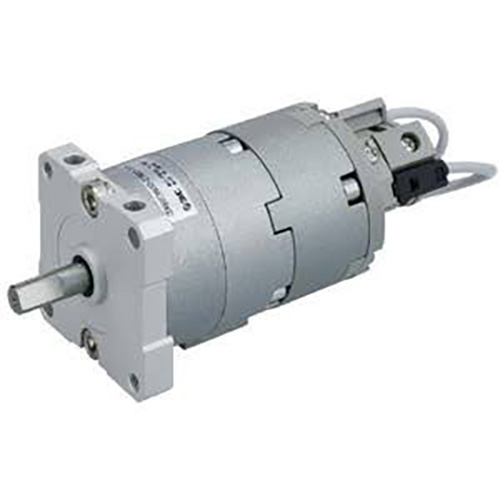

     SOLH CRBU2 serie mini paleta motako kulunka-zilindro birakaria da, espazio mugatuko doitasuneko estazio birakarietarako diseinatua, norabide anitzeko doako muntaketa, gorputz arina ultra-mehea, zero engranaje atzerakada eta swing angelu zabala ditu. Aldamen-tamainak eskuragarri: 10/15/20/30/40, paleta bakarreko/bikoitzeko aukerak dituzten karga arineko birakari iraultzeko eskakizunei erantzuteko.

 1. Oinarrizko diseinua

     -- Paleta zuzeneko gidaritza (S paleta bakarrekoa / D paleta bikoitza): engranaje transmisiorik gabe, atzerakada zero, biraketa leuna eta kokapen ultrazehatza.

     -- Doako muntaketa zilindrikoa eskema: goiko/beheko/ezkerrera/eskuineko/ardatz muntagarria muntatzeko euskarri gehigarririk gabe; CRB2 baino % 12 arinagoa ekipo trinkoen diseinurako

     -- Swing angelu-sorta osoa: paleta bakarra 90°/180°/270°; Paleta bikoitza 90°/100°, paleta bakarreko gehienez 270°-ra arte

     -- Hodi bikoitzeko diseinua: alboko ataka estandarra (atzizkirik gabe) / ataka axiala (E atzizkia) kanalizazioen bideratze diseinu desberdinekin bat etortzeko

     - Modulu funtzional hedagarriak: W angeluaren doikuntza-unitatea aukerakoa eta etengailu magnetikoa instalatzeko eraztun magnetikoa integratua; ez dago irtengo den zati erradialik armairuko lekua aurrezteko

     -- Isuri baxuko zigilatzeko sistema premium: zigilu konposatu berezia kokapen-geldiarekin, barne-isuri oso baxua, oliorik gabeko funtzionamendua ekoizpen-ingurune garbietarako egokia.

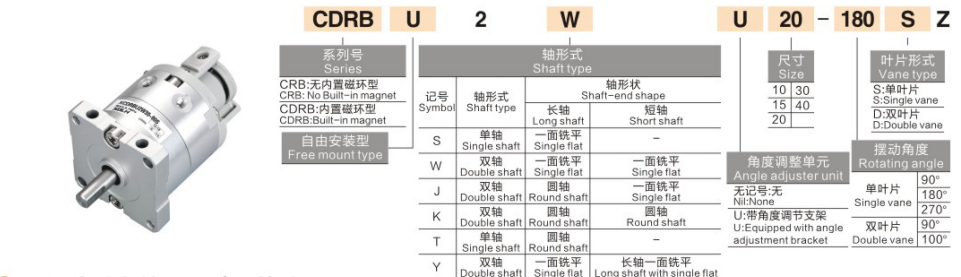

Eredua izendatzeko arau osoa

  1. Ereduaren adibidea: CRBU2WU20-180SE-M9BW

 2. Eskaera estandarraren erreferentzia-adibideak

     -- Paleta bakarreko alboko ataka estandarra: CRBU2-20-180S

     -- Angelu doikuntzarekin + paleta bikoitzarekin: CRBU2W30-90D

     -- Portu axiala + etengailu magnetikoa: CRBU2-15-270SE-M9B

Zehaztapen tekniko unibertsal estandarrak (probaren presioa: 0,5 MPa)

  1. Errendimendu-parametro orokorrak

     -- Presio funtzionamendu-tartea: 10/15 tamaina: 0,2 ~ 0,7MPa; Tamaina 20/30/40: 0,15~1,0MPa

     -- Giroko funtzionamendu-tenperatura: 5 ~ 60 ℃ (izotzrik ez aire hoditeria barruan)

     -- Errepikatu angeluar kokapen zehaztasuna: ± 0,01°, zero atzerakada biraketa egonkorra

     -- Buffer-a: bat ere ez; Kanpoko xurgagailuak bereiz konfigura daitezke

     -- Onartutako inpaktuaren energia zinetikoa: 0,00015 ~ 0,04J (zuzendarien tamainarekin proportzionalki handitzen da)

     -- Lubrifikazio-eskakizuna: fabrikako aldez aurretik koipeztatuta oliorik gabeko diseinua

  2. Irteerako Pareen Taula Teorikoa (Unitatea: N·m @0.5MPa)

  3. Pisua eta Dimentsio Orokorreko Erreferentzia (180°-ko zehaztapena)

Oinarrizko abantaila lehiakorrak

  1. Norabide anitzeko doako muntaketak lekua aurrezten du

     -- Gorputz leun zilindrikoa torlojuen bidez finkatu daiteke euskarririk gabeko edozein gainazaletan; Gorputz % 12 arinagoa, ekipo integratuen marko oso trinkoetarako aukera aproposa

  2. Zero atzerakada angelu-kokapen ultrazehatza

     -- Aleen gidaritza zuzenak engranajeen arteko sakea kentzen du, biraketa ultra-leuna ± 0,01°ko errepikapen zehaztasunarekin doitasun zorrotzeko angelu-kontroleko estazioetarako

  3. Swing erregulagarri zabala, aukerako geldiune-unitatearekin

     -- Paleta bakarra gehienez 270°ko kulunka; W angeluaren doikuntza moduluak 0 ~ 240°-ko traza infinitu erregulagarria ahalbidetzen du, estazio anitzeko angelu doikuntza erosoa

  4. Paleta bikoitzak eskema berdinaren pean momentu bikoiztua ematen du

     -- Kanpoko dimentsio bera, D paleta bikoitzeko modeloak S paleta bakarreko pare bikoitza eskaintzen du karga birakaria handiagoa kudeatzeko

  5. Zerbitzu-bizitza luzea oliorik gabeko zigilatzeko egitura

     -- Marruskadura baxuko zigilatzea, 5 milioi aldatze-ziklo baino gehiagoko bizitza, tailer arruntekin eta hautsik gabeko ekoizpen-lerro garbiekin bateragarria

Muntatze-metodoak eta aplikazio industrial tipikoak

  1. Bi muntaketa-forma nagusi

     -- Gorputz zuzeneko muntaketa: torlojuak edozein gainazal zilindrikotan blokeatzen dira, instalazio axial/erradiala bideragarria, desmuntatzea eta ordezkatzea azkarra.

     -- Plaka lau osagarriaren muntaketa konbinatua: horizontalki edo bertikalki muntatzeko plakaren bidez finkatu, aproposa robotaren amaierako efektorerako, ekipoen alboko eta goiko ezkutuko instalaziorako.

  2. Aplikazioaren eszenatoki tipikoak

     -- 3C Elektronika Automatizazioa: Mini osagaien iraultzea, kameraren kokapen birakaria, jig angelua aldatzea, ikuskapen-estazio birakaria indexatzea

     -- Zehaztasun-muntaketa-lerroak: torlojuak estutzeko birakari-mekanismoa, terminalen angeluaren doikuntza, pieza arina 180°-ko fakturazioa.

     -- Enbalatzeko makineria: materialaren baflearen biraketa, etiketa eransteko angeluaren doikuntza zehatza, ibilbide laburreko elikadura birakaria

     -- Automatizazioko ekipamendu orokorra: ekipamenduaren ateko etengailu birakaria, produkzio-estazioen aldaketa, maiztasun handiko karga arineko biraketa birakaria.

Hautapenaren konparazioa: CRBU2 Doako Muntaketa VS CRB2 Muntatze Estandarra Eragingailu Birakaria

3 urratseko hautaketa gida azkarra

  1. Alea-tamaina hautatzea momentu-kargaren arabera

     -- Kalkulatu benetako lan momentua, hautatu % 50eko momentuaren segurtasun-marjina duen eredua:

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. Paleta mota hautatzea

     -- Momentu baxuko karga arina → S paleta bakarra; Karga birakaria handia → D paleta bikoitza (momentu bikoitza irteera)

  3. Konfigurazioaren parekatzea

     -- Angelu doikuntza zehatza behar da: Gehitu W atzizkia angelu doitzeko unitatea (0 ~ 240° etengabe erregulagarria)

     -- PLC posizioaren seinalearen feedbacka: ekipatu M9B/M9BW etengailu magnetikoa bi noranzko birakariaren muga detektatzeko

     -- Hodibideen bideratze-eskaera: hutsik alboko ataka estandarrarentzat, E atzizkia erdiko aire axialerako

Esaldi bakarreko laburpena

     SOLH CRBU2 muntaketa libreko paleta zilindro birakariak euskarririk gabeko instalazio arbitrarioa du, ±0,01°ko zehaztasun zero atzerakada, paleta bakarreko/bikoitzeko momentu bikoitzeko aukerak eta alboko/ardatzetako aire-atalen diseinua, aukerako W angelu doitzailearekin eta M9BW etengailu magnetikoarekin, 3Crako soluzio trinko arina, doitasuneko muntaketa eta ontzi arineko fli karga estazio birakaria.
