Marka:SOLH Richge Technology-ren eskutik
SOLH HLH seriea profil baxuko diapositiba linealeko zilindro bat da, alboetan muntatutako L formako birzirkulazioko bola lineal gida-errailarekin hornitua. Instalazioko espazioa aurrezteko gorputz argala ultra-meheko diseinua du, muntaketa zehatza, karga arineko kokapen eta automatizazio ekipamendurako bereziki garatua dago, muntaketa mugatuarekin.
-- Serie kodea: HLH (albo bakarreko errailaren diseinua, trenbide bikoitzeko aldaera simetrikorik gabe)
-- Gida sistema: alboetan muntatutako birzirkulazio bola lineala (L motako errail integratua)
-- Eragiketa mota: Efektu bikoitzeko zilindroa
-- Ertaina aplikagarria: aire konprimitua garbitu (iragazpenaren doitasuna ≥40μm)
-- Oinarrizko abantaila lehiakorrak: profil ultra mehea, 4 noranzkoko muntatzeko zuloak, 3 noranzkoko aire portuaren diseinua, espazioaren erabilera bikaina.
|
Parametro Elementua |
Zehaztapen Xehetasunak |
| Zulo-tamainak (mm) |
6, 10, 16, 20 |
| Ibilbidearen aukera estandarrak (mm) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| Funtzionamendu-presio-tartea |
0,15 ~ 0,7 MPa |
| Froga probaren presioa |
1,2 MPa |
| Funtzionamendu-tenperatura |
-20 ℃ ~ 70 ℃ (barne osagaietan izotzik gabe) |
| Pistoiaren mugimendu-abiadura |
50 ~ 500 mm/s |
| Trazuaren tolerantzia |
+1,0 mm |
| Air Portuko haria |
Zuloa 6/10: M5×0,8; Bore 16/20: PT1/8 |
| Eraztun magnetikoa |
Estandar gisa integratua (S atzizkia), CMSH / DMSH reed etengailuekin bateragarria |
1. Alboko L-motako birzirkulazio-erraila integratua
Pieza bakarreko errail eta irristagailuaren egiturak zuzentasun eta biraketa aurkako doitasun handiagoa eskaintzen du; gorputz mehe ultraestuek asko murrizten dute instalazioaren zabalera orokorra.
2. 4 bideko muntaketa-diseinu unibertsala
Gorputz nagusiaren beheko, alboko, aurrealdeko eta atzeko muturreko aurpegietan mekanizatutako txorrotako zuloak muntatzea; lau norabidetatik finkatzeko malgua ekipo trinkoen diseinu konplexua egokitzeko.
3. 3 norabideko aire-portuaren konfigurazio malgua
Airearen sarrera/irteera atakak eskuragarri daude atzeko muturrean, alboko alboan eta aurrealdean; oso doako hodiak antolatzea zirkuitu txukun eta txukun bideratzeko.
4. Fixture bikoitzak muntatzeko gainazalak
Tresneria muntatzeko zuloak, goiko gainazalean eta irristagailuaren aurreko aldean; pin zuloak goiko planoan kokatzea, jig kokapen zehatza bermatzeko.
5. Aurrez mekanizatutako sentsoreen zirrikituak
Zilindroaren gorputzaren bi alboetan irristagarri estandarrak erraz instalatzeko eta erregulagailu magnetikoen etengailuak kokatzeko.
6. Eraikitako junta flotagarria
Pistoiaren haga eta irristagailuaren arteko konexio flotagarriak alboko alboko karga-esfortzua kentzen du eta barneko pistoi-multzoa desbideratze-kalteetatik babesten du.

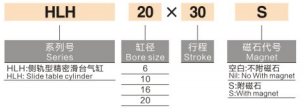

1. Adibidea: HLH16×30S
-- HLH: alboko errailen zilindro meheko serie kodea
-- 16: Zilindroaren zuloaren diametroa (mm)
-- 30: Ibilbidearen luzera nominala (mm)
-- S: Eraztun magnetiko iraunkor integratua (fabrikako konfigurazio estandarra)
| Zuloa (mm) |
Eremu eraginkorra (bultza/tira, mm²) |
0,2 MPa |
0.4MPa |
0,6 MPa |
0,7 MPa |
|
6 |
Bultzada:21,2 / Tira:28,3 |
4,2 / 5,7 |
8,5 / 11,3 |
12,7 / 17,0 |
14,8 / 19,8 |
|
10 |
Bultza: 66,0 / Tira: 78,5 |
13,2 / 15,7 |
26,4 / 31,4 |
39,6 / 47,1 |
46,2 / 54,9 |
|
16 |
Bultza: 157,1 / Tira: 188,6 |
31,4 / 37,7 |
62,8 / 75,4 |
94,3 / 113,2 |
110,0 / 132,0 |
|
20 |
Bultza: 245,4 / Tira: 292,4 |
49,1 / 58,5 |
98,2 / 117,0 |
147,2 / 175,4 |
171,8 / 204,7 |
1. Hautaketa funtsezko puntuak
-- Espazio murriztapenaren lehentasuna: Aukeratu HLH instalazioaren sakea oso mugatua denean, irristagailu mehe mehea behar denean.
-- Karga-ezaugarria: alboko karga eszentriko nabarmenik gabe alboko mugimendu arinerako egokia, errepikapen handiko kokapen-zehaztasun-eskakizuna.

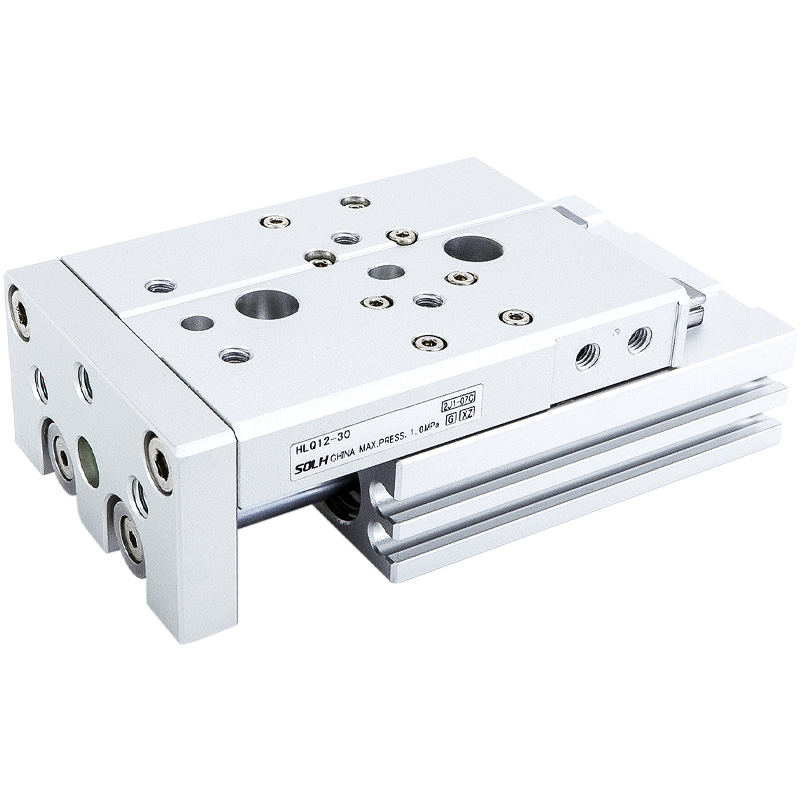

-- HLQ seriearekin alderatzea: HLH meheagoa eta espazioa aurrezteko; HLQ errail bikia zurruntasun handiagoarekin eta karga-gaitasun handiagoarekin.
2. Industria-aplikazioen eszenatoki tipikoak
-- 3C elektronika eta erdieroaleen fabrikaziorako doitasuneko muntaketa ekipoak
-- Saiakuntza automatikoko txikiak eta ikuskapen estazioak
-- Zerbitzu arineko doitasun-blokeatzeko, bultzatzeko eta kokatzeko mekanismoak
-- Makineria trinko estuaren barruan instalatutako karga arineko mugimendu-unitateak
SOLH HLH albo ultrameheko L errail lineal diapositiba zilindroak birzirkulaziozko bola-gida hartzen du, 4 bideko muntaketa eta 3 bideko aire portuaren diseinua onartzen du eraztun magnetiko integratua estandar gisa, karga arineko doitasun-kokapen-eragile pneumatiko ezin hobea espazio estuetarako 3C eta erdieroaleen automatizazio ekipoetarako.
