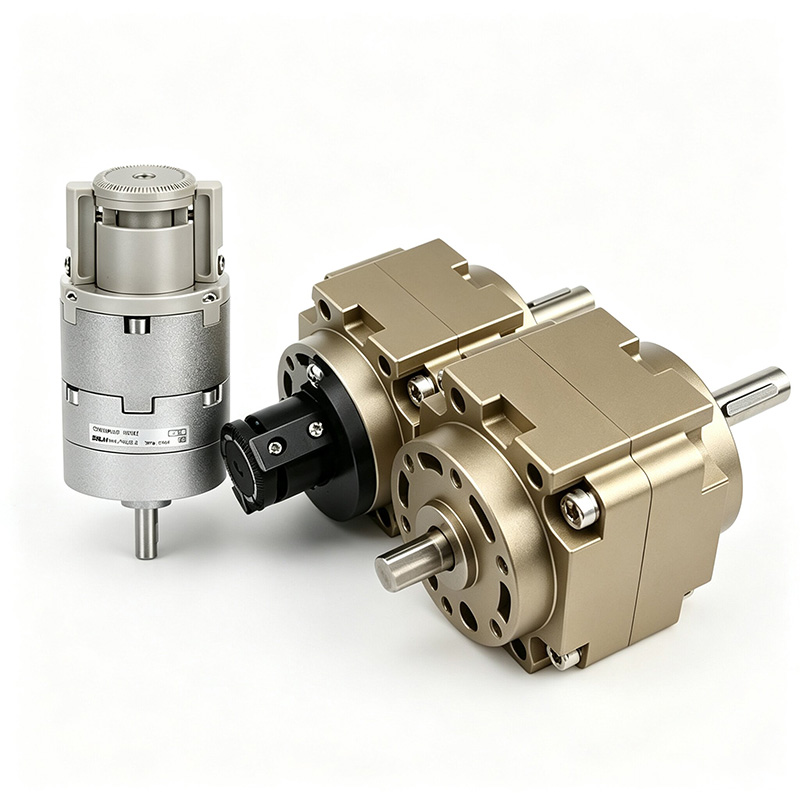

CRB1 / CRB2 serieko paleta motako eragingailu birakaria

CRB1 / CRB2 serieko paleta motako eragingailu birakaria (SOLH trukagarria)

Marka: SOLH by Richge Technology

Produktuen posizionamendua eta seriearen muina-aldea

     SOLH CRB1 eta CRB2 paleta motako kulunka-zilindro birakariak dira, paleta bakarreko/bikoitzek bultzatuta. Engranajeen arteko sakerik gabe, gorputz oso trinkoa, inertzia birakaria baxua eta erantzun ultra-bizkorra dituzte.

     - CRB2 (Serie Txikia): 10 ~ 40 mm-ko zuloa karga arinerako eta espazio esturako, diseinu arina trinkoa

     - CRB1 (Serie Handia): 50 ~ 100 mm-ko zuloa karga astunerako eta momentu handia lortzeko, errodamenduen euskarri osoa inpaktu erresistentzia handiagoarekin

     Paleta bakarra 270°/280° arteko kulunka angelua, paleta bikoitza gehienez 90°/100°. Oso erabilia birakari azkar iraultzeko, indexatzeko eta kokatzeko automatizazio-estazioetarako.

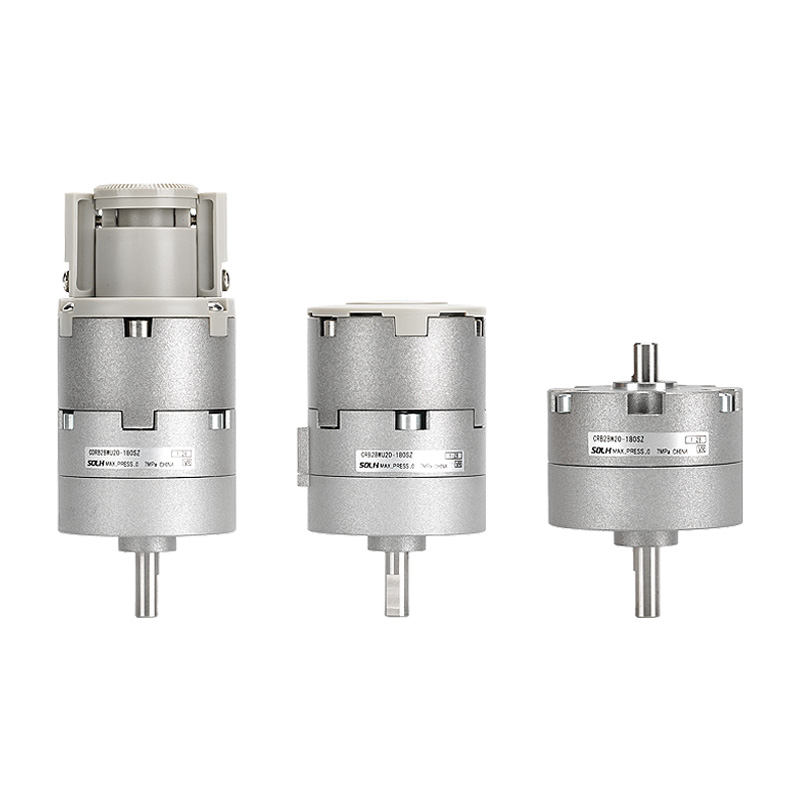

  1. CRB2 Serie Estandar Txikia

     -- Zuloen neurriak: 10, 15, 20, 30, 40 mm

     -- Paleta aukerak: S paleta bakarra / D paleta bikoitza

     -- Swing angelua: paleta bakarra 90°/180°/270°; Paleta bikoitza 90°/100°

     -- Oinarrizko merituak: Ultra trinkoa, arina, abiarazte-presioa baxua, alboko/ardatz-portu bikoitza, aukerako angelu-doikuntza eta etengailu magnetikoa

     -- Aplikazioak: karga arina abiadura handiko biraketa, espazio mugatuko ekipoak, 3C elektronika, ontziak, miniaturazko automatizazioa

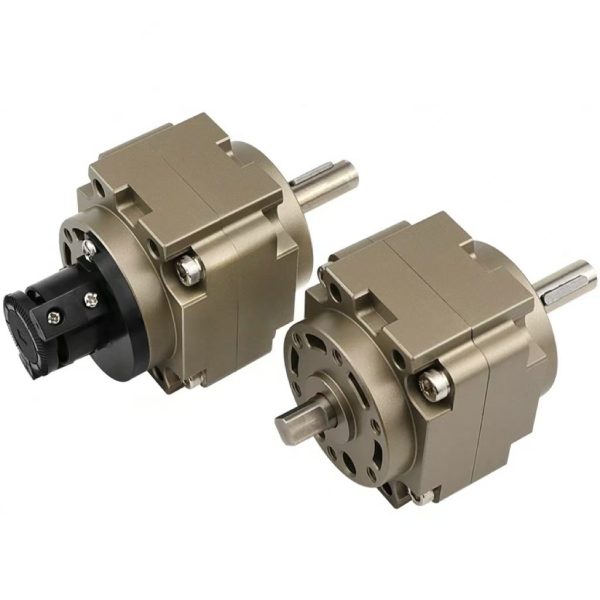

  2. CRB1 Heavy-Duty serie handia

     -- Zuloen neurriak: 50, 63, 80, 100 mm

     -- Paleta aukerak: S paleta bakarra / D paleta bikoitza

     -- Swing angelua: paleta bakarra 90°/180°/270°/280°; Paleta bikoitza 90°/100°

     -- Oinarrizko merituak: Irteerako momentu handia, karga astuna, errodamenduen euskarria osoa, kolpeak erresistenteak, zerbitzu-bizitza luzea

     -- Aplikazioak: pieza astunak iraultzea, eskala handiko indexatzea, birakariak egiteko tresna astunak, industria astuneko muntaketa-lerroak

Nukleo Unibertsalaren Zehaztapen Teknikoak

  1. Parametro Estandar Orokorrak

  2. Irteerako momentu teorikoa @ 0.5MPa (Nukleoen hautapen indizea)

   2.1 CRB2 Torque Taula

   2.2 CRB1 Torque Taula

 3 Onartutako karga erradiala eta axiala erreferentzia

     -- CRB2-20: 120N erradiala, 80N axiala

     -- CRB1-50: 245N erradiala, 196N axiala

     -- CRB1-100: 588N erradiala, 490N axiala

Barne Egitura eta Paleta Lanerako Printzipioa

  1. Osagai nagusiak: Zilindroaren gorputza, bikoitzeko paleta birakaria, irteera ardatza, zigilatzeko muntaia, amaierako gomazko buffera, angelua doitzeko torlojuak

  2. Lan-logika: Aire konprimitua ganbera batean sartzen da paleta erdiko ardatzaren inguruan bira dezan bultzatzeko, kontrako ganbera ihes egiten duen bitartean.

     -- Paleta bikoitza: Pare bikoiztua, swing angelu mugatua ≤100°

     -- Paleta bakarra: 270°-rainoko kulunka-tarte zabalagoa

  3. Oinarrizko abantaila bakarrak

     -- Ez dago engranajerik eta rack-egiturarik, zero erreakziorik, biraketa isil leuna inpaktu bibraziorik gabe

     -- Eskema ultra trinkoa, inertzia birakaria baxua, erantzun ultra azkarra (90° biraketa < 0,1 s)

    -- Aukerako ardatz hutsa, barneko hodiak eta kableatuak bideratzeko erosoa

     -- Mutur bikoitzeko torlojuak trazu mugarako; paleta bakarra 0 ~ 270 ° erregulagarria, paleta bikoitza 0 ~ 90 °

Ereduen kodeketa-arau osoa

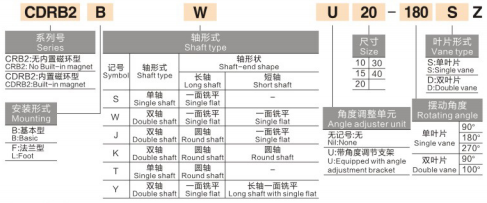

  1. CRB2 ereduaren adibidea: CRB2BW20-180SZ

     -- CRB2 = Paleta txikiko eragingailu birakarien seriea

     -- B = Oinarrizko brida-muntaia; L = Oinaren euskarria

     -- W = Ardatz luzatu bikoitza; hutsik = Ardatz bakarra

     -- 20 = Zuloaren tamaina (10/15/20/30/40)

     -- 180 = Swing angelua (90/180/270)

     -- S = Paleta bakarra; D = Paleta bikoitza

     -- Z = angelua doitzeko unitatearekin hornitua; hutsik = doitzailerik gabeko estandarra

          CDRB2 aurrizkia = etengailu magnetikoa instalatzeko eraztun magnetikoa integratua

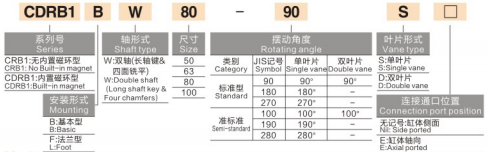

  2. CRB1 ereduaren adibidea: CRB1BW50-90D

     -- CRB1 = Astuneko paleta birakari serie handiak

     -- B = Oinarrizko muntaia; W = Ardatz bikoitza

     -- 50 = Zuloaren tamaina (50/63/80/100)

     -- 90 = Swing angelua (90/180/270/280)

     -- D = Paleta bikoitza; S = Paleta bakarra

        CDRB1 aurrizkia = Eraztun magnetikoaren eredu integratua

Urratsez urrats Hautaketa Gida eta Industria Aplikazioak

  1. Hautaketaren Lehentasun Arauak

     -- Torque eta dimentsioen zatiketa: karga arina espazio estu → CRB2 (10 ~ 40); Momentu handiko biraketa astuna → CRB1 (50~100)

     -- Swing angeluaren eskakizuna: 90° baino gehiagoko biraketa → Paleta bakarra S; Gehienezko momentua 90° barru → Paleta bikoitza D

     -- Zehaztasuna eta abiadura truke-off: Vane motako zero erreakzioa, errepikatu posizioa ± 0,1°, abiadura handiko argi-zerbitzurako aproposa; Zehaztasun handiko errodamendu-karga astunak nahiago du MSQ kremailera-pinoi mahai birakaria

     -- Funtzio aukerak: angelu finaren muga behar da - hautatu Z angelua doitzeko unitatea atzizkia; PLCren posizioaren feedbacka behar da - aukeratu CDRB eredu magnetiko integratua

  2. Aplikazioaren eszenatoki tipikoak

     -- Zerbitzu arineko lerroak: osagai elektronikoak iraultzea, etiketak biratzea, botilaren tapoia estutzea, miniaturazko materiala sailkatzea.

     -- Garrantzi handiko geltokiak: pieza handia 90°/180°-ko fakturazioa, muntaketa-lerroa indexatzea, birakari atxikitzeko tresna astunak

     -- Industria orokorrak: ontziratzea, inprimatzea, elikagaiak prozesatzeko kokapen birakaria automatikoko estazioak

Errendimenduen konparazioa: CRB Vane VS MSQ Rack & Pinion Eragingailu birakaria

Esaldi bat

     LaburpenaSOLH CRB2 funtzio arineko eta CRB1 astuneko paleta motako eragingailu birakariek zero-backlash bakarreko / bikoitzeko diskoa hartzen dute aukerako angelu-doigailuarekin eta etengailu magnetikoen aldaerarekin, 0,05 ~ 24N·m-ko momentutik inertzia baxuko biraketa azkarrarekin, abiadura handiko iraulketa, indexazio eta muntaketa elektronikoen automatizazio astunetarako ezin hobea.
