Richge Technology barruko tentsio handiko lurrerako etengailuaren sarrera zehatza

    Richge Technology-k goi-tentsioko konmutagailuen osagarrien alorrean duen negozio-oinarrian oinarrituta (aurretik tentsio handiko isolamendu-piezetan, lurreko etengailuen osagaietan zentratuta, etab.), bere barruko tentsio handiko lurrerako etengailuen produktuak 12kV ~ 40.5kV-ko tentsio-maila duten potentzia-sistemetarako oinarrizko segurtasun-ekipamendu gisa kokatzen dira. Batez ere barruko azpiestazioetan, elektrizitatea banatzeko geletan eta goi-tentsioko konmutagailuen parekatzean erabiltzen dira, ekipamenduen mantentze-lanetan lurreratzeko babes beharrak asetzeko. Produktuek industriako estandarrak betetzen dituzte, hala nola T/ZZB 2173-2021 "12kV ~ 40.5kV Barruko tentsio handiko AC lurrerako etengailua". Honako hau produktuaren oinarrizko dimentsioen sarrera zehatza da:

I. Produktuen ikuspegi orokorra eta oinarrizko posizionamendua

    Richge barruko tentsio handiko lurrerako etengailua lurreratzeko segurtasun mekanikoko gailu bat da, etengailu isolatzaile gisa sailkatuta. Bere oinarrizko funtzioa da mantendu beharreko ekipoen eta sare elektrikoaren artean lurrerako zirkuitu fidagarri bat osatzea tentsio handiko ekipoen mantentze-lanetan (adibidez, etengailuak, transformadoreak, etengailuak), hondar kargak askatzea eta "deskonexio-puntu agerikoa" ematea, deskarga elektriko pertsonala edo ustekabeko elikadura-hornidurak eragindako ekipoen kalteak saihesteko.

• Tentsio-estaldura: 12kV, 24kV, 40,5kV (tentsio ertaineko barne-sistema nagusietara egokituta);

• Maiztasun-egokitzapena: 50Hz (etxeko elikatze-sistemaren estandarrekin bateragarria);

• Oinarrizko abantailak: Richge goi-tentsioko etengailuen osagarriekin sinergia teknikoa osatzea (esaterako, zutabe isolatzaileak, funtzionamendu-mekanismoak), egitura trinkoarekin, funtzionamendu malguarekin eta ingurune gogorren aurkako erresistentziarekin (barruko eszenatoki konplexuetara egokitzea, hala nola, hautsa, tenperatura eta hezetasunaren gorabeherak).

II.Parametro tekniko nagusiak (T/ZZB 2173-2021 Araua betetzea)

    Tentsio-mailaren sailkapenaren arabera, oinarrizko parametro teknikoak hurrengo taulan agertzen dira, GB/T 1985-2014 "High-Voltage AC Isolating Switches and Grounding Switches"-ren oinarrizko baldintzak ere betetzen dituztenak:

III. Egitura-diseinua eta lan-printzipioa

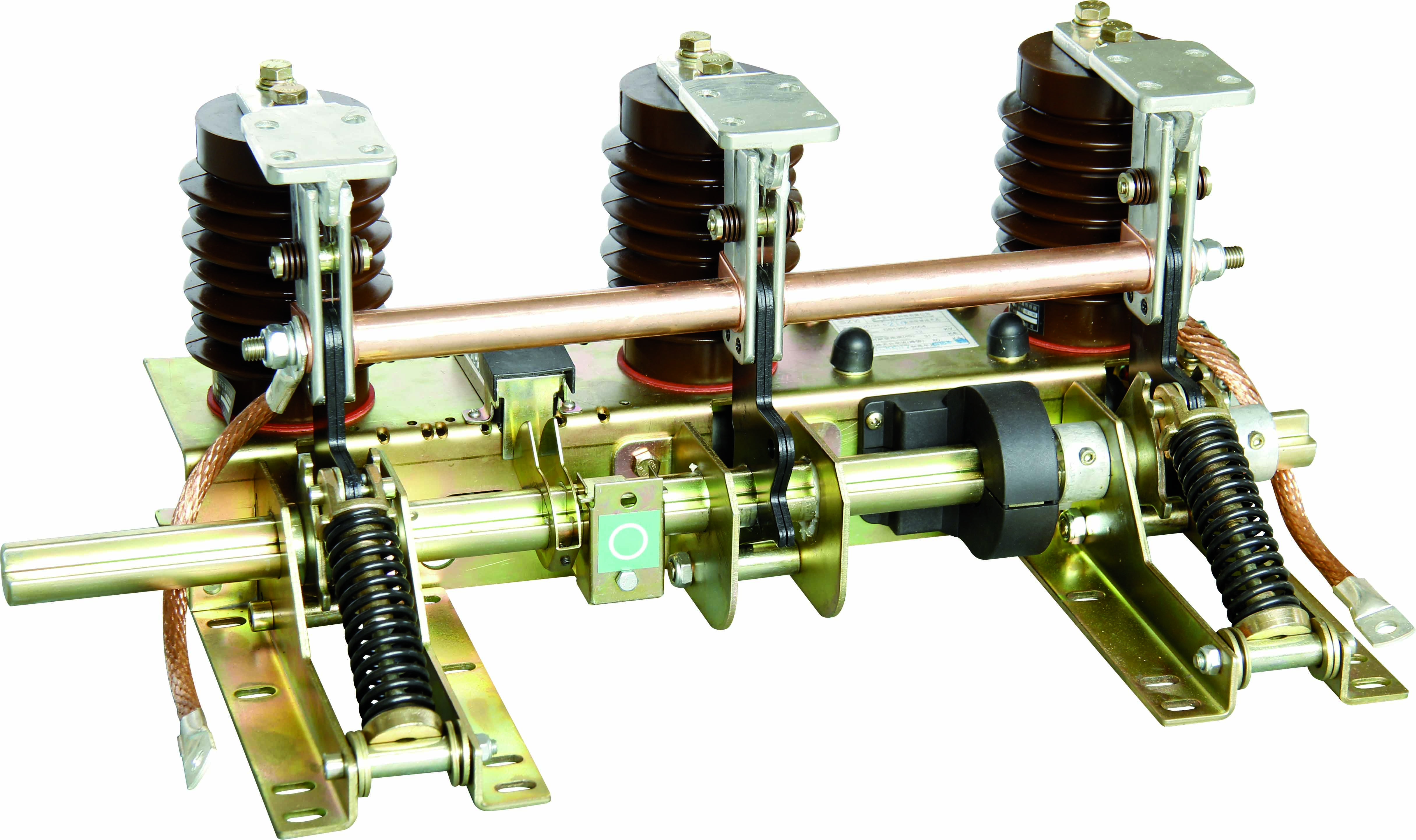

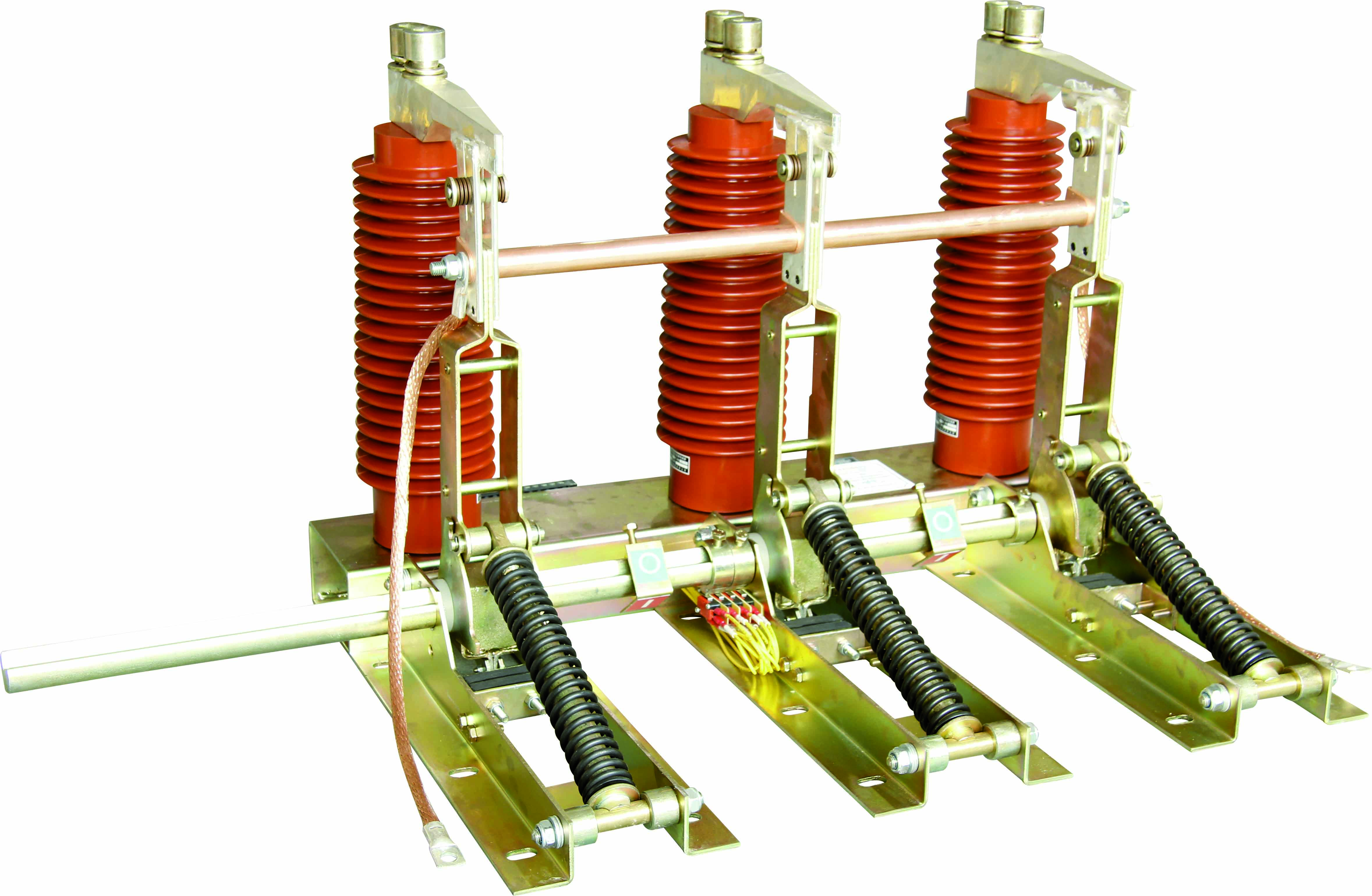

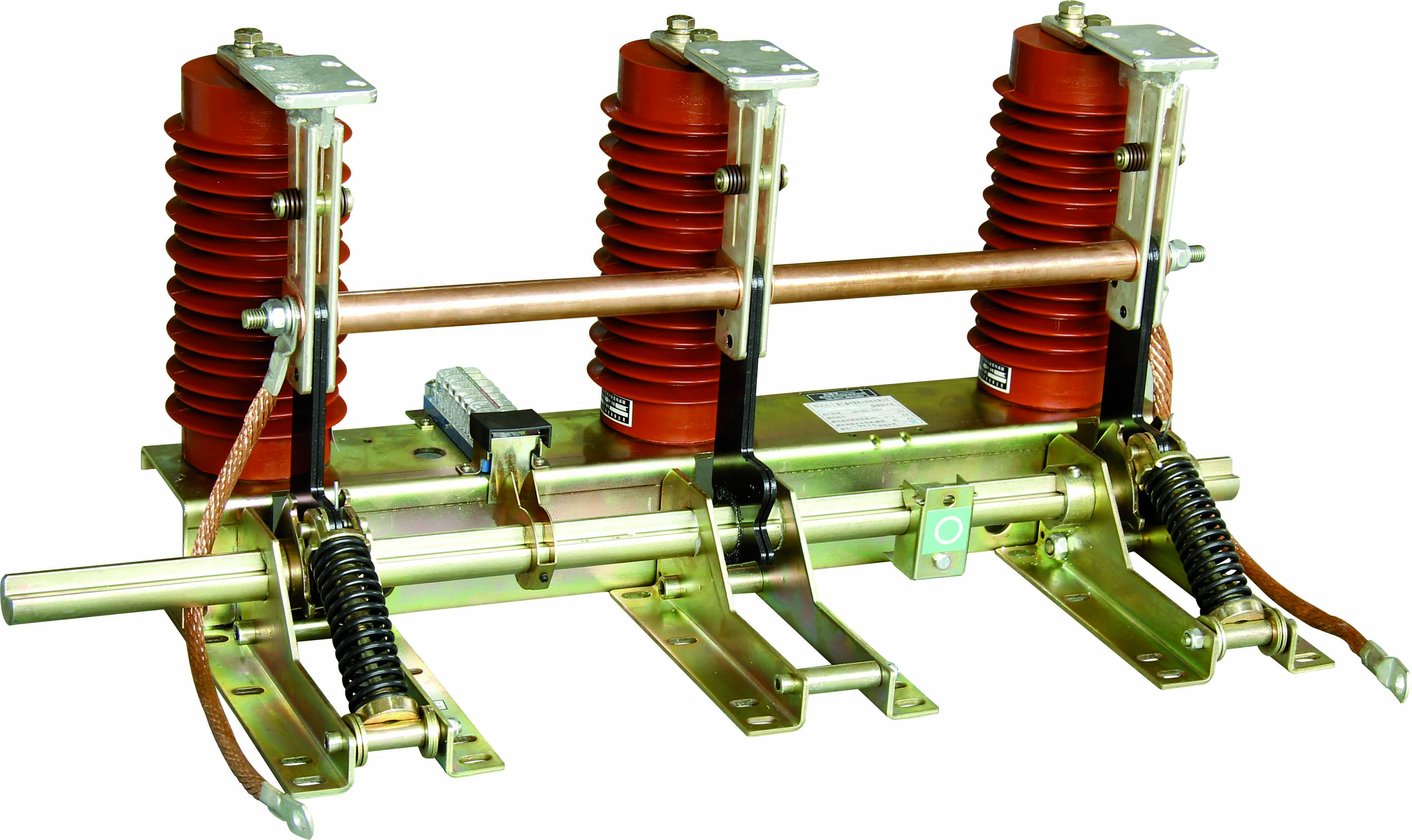

3.1 Oinarrizko Egitura (Instalazio eta Mantentze Errazerako Diseinu Modularra)

    Industria helduaren arkitekturari erreferentzia eginez eta Richge-ren prozesu osagarrien abantailekin konbinatuz, produktua osagai hauek ditu nagusiki:

• Euskadira: altzairuzko xafla meheen hotzean tolestuz eta soldatuz eratua, gainazaleko korrosioaren aurkako tratamenduarekin (galvanizazioa/ihinztadura) egituraren erresistentzia bermatzeko;

• Grounding Labana Muntaia: T2 kobre gorria hotzeko eraketa, kontaktu zilarrezko xaflatze geruzaren gogortasuna ≥HV120 (kontaktuen erresistentzia murriztea eta korrosioarekiko erresistentzia hobetzea);

• Kontaktu estatikoa: brida labana-ertz diseinuarekin, disko malgukiarekin lankidetzan kontaktu fidagarria lortzeko eta berotze solteak ekiditeko;

• Eragiketa-mekanismoa: eskuzko/elektriko modu bikoitzak onartzen ditu (eredu elektrikoak motorra gidatzeko unitatea barne), presio-malgukiaren energia biltegiratzeko egiturarekin integratuta;

• Isolamendu-osagaiak: Epoxi-erretxina isolatzaileek APG konpresio automatikoko moldaketa-prozesua hartzen dute (isolamendu-indar handia, deskarga partzial baxua);

• Kontrol-modulu adimenduna (aukerakoa): motorraren geldialdiaren babesa (≥5 aldiz korronte nominala), funtzionamendu-denboraren muga babesa, tentsio-fluktuazioen babesa (% 80-120 balio nominala), babes-maila IP3X;

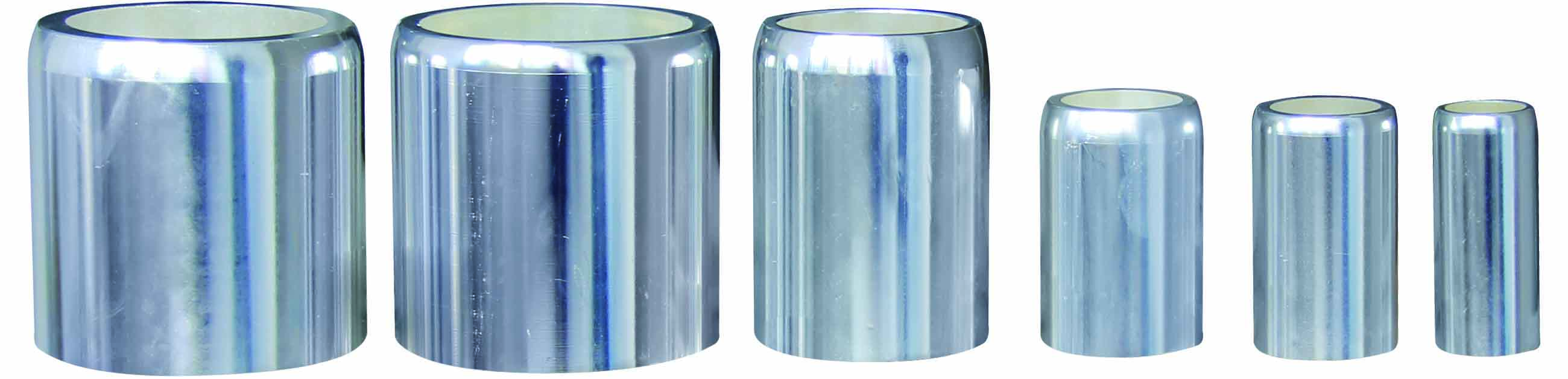

• Osagai laguntzaileak: Mahuka eroalea (isolamendu isolamendua), konexio malgua (instalazio-errore konpentsatzailea), posizio-sentsorea (feedback irekiera eta itxiera egoera).

3.2 Lan-printzipioa (Presioko udaberriaren energia biltegiratzeak bultzatuta, eskuzko funtzionamenduaren abiaduratik independentea)

(1) Itxiera Eragiketa

1. Eskuz/elektrikoki gidatzea mekanismo eragilea, momentua ardatz nagusira transmititzen da, biradera besoa biratzeko erresistentzia momentua gaindituz;

2. Lurreratzeko labana eragilearen hagaxka presioko udaberriaren puntu hildakotik pasatzen da, eta presioko udaberriak energia askatzen du berehala lurreratzeko labana azkar ixteko;

3. Lekuan itxi ondoren, lurrerako labana kontaktu estuan dago diskoko malgukiaren bidez kontaktu estatikoko bridarekin lurreratzeko zirkuitu fidagarri bat osatzeko.

(2) Irekitze Eragiketa

1. Eragiketa-mekanismoak alderantzizko momentua aplikatzen du, eta ardatz nagusiak momentu nagusia eta malguki-indarra gainditzen ditu biraderaren besoa alderantziz biratzeko;

2. Lurreratzeko aiztoaren presio-malgukia hildako puntutik igarotzen da berriro energia biltegiratzeko (hurrengo itxiera prestatzen);

3. Lekuan ireki ondoren, haustura irekitzeko distantziak baldintza estandarrak betetzen ditu, isolamendu elektriko nabaria osatuz.

IV. Funtzio nagusiak eta aplikazio-eszenatokiak

4.1 Oinarrizko segurtasun-funtzioak

1. Behartutako interblokeoaren babesa: Konturatu interblokeo mekaniko/elektrikoarekin tentsio handiko konmutagailuen etengailu nagusiarekin (etengailu nagusia irekitzen ez denean, lurrerako etengailua ezin da itxi; lurreko etengailua itxita dagoenean, etengailu nagusia ezin da itxi) funtzionamendu okerra ekiditeko;

2. Hondar-karga askatzea: azkar deskargatu hondar-kargak ekipamenduan lurreratu ondoren, mantentze-lanetan shock elektrostatikoak saihesteko;

3. Zirkuitu laburrak egiteko gaitasuna: E2 klaseko errendimenduak bat-bateko zirkuitu-laburren akatsei aurre egin diezaieke mantentze-lanetan, ekipoen errekuntza saihesteko;

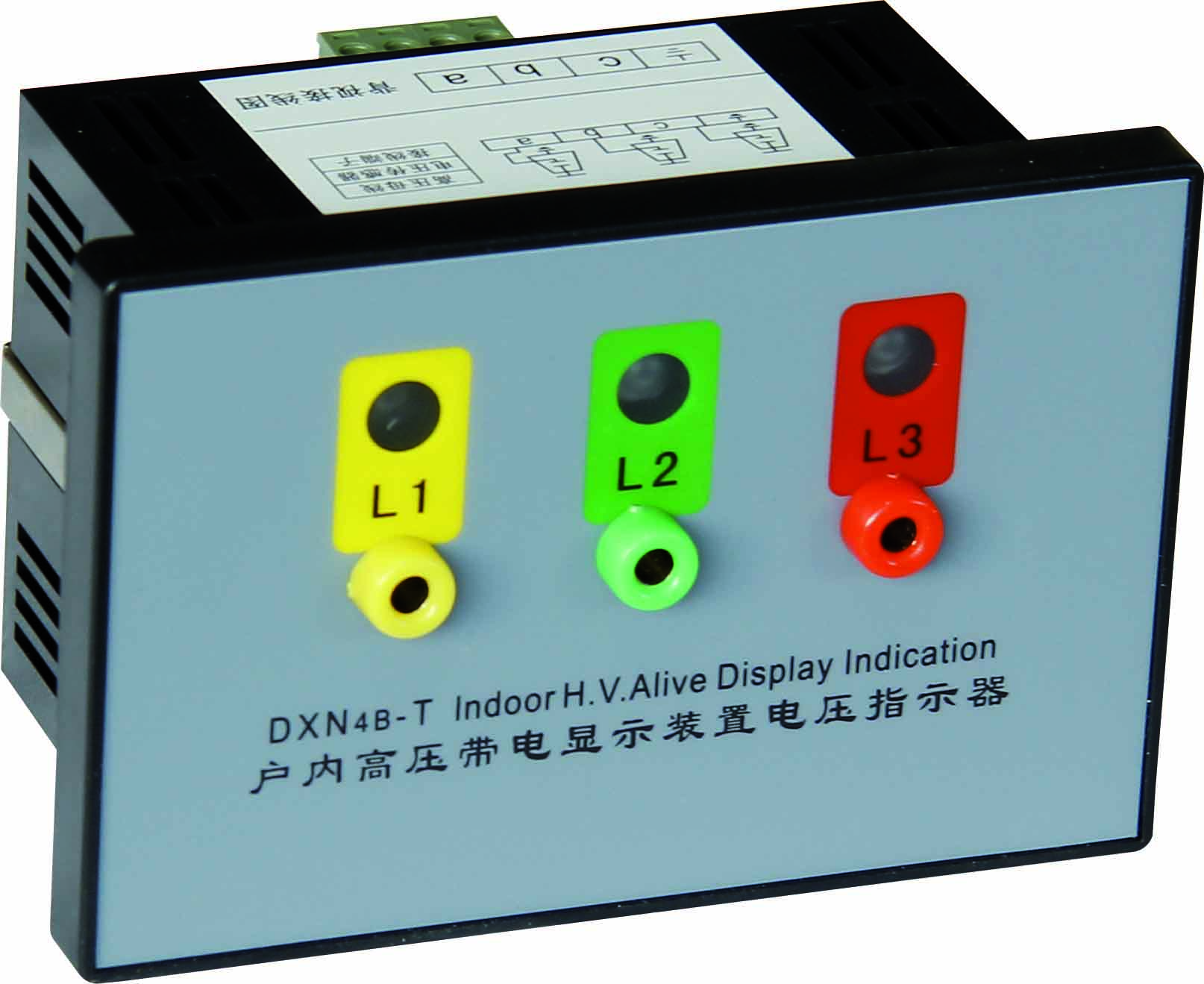

4. Estatuaren bistaratzea: posizio mekanikoaren adierazlez hornituta (irekitze/itxiera marka argiak), aukerako zuzeneko bistaratzeko gailuz hornitua (DL408-91 araudia betetzen duena).

4.2 Aplikazioaren eszenatoki tipikoak

• Barruko Azpiestazioekin: 12kV~40.5kV-ko etengailuekin eta etengailu isolatzaileekin erabiltzen da busbar eta transformadoreen mantentze-lanetarako lurrerako;

• Goi-tentsioko kommutagailuen parekatzea: Richge behe-tentsioko kommutagailuen osagarriekin "altuko-behe-tentsioko sinergia" eratu, MNS, GCS eta beste armairuetara egokituz, irteerako armairuetarako eta neurketa-armairuetarako mantentze-lanetarako osagai gisa;

• Industria Energia Banatzeko Sistemak: tentsio handiko ekipoen mantentze-babesa (adibidez, goi-tentsioko motorrak, zuzengailu-armairuak) fabrika handietan eta meategietako zentral elektrikoetan;

• Eszenatoki energetiko berriak: Barneko elektrizitatea banatzeko gailuen (adibidez, 35 kV-ko konmutagailuak) segurtasun-zerbitzua zentral fotovoltaiko/eolikoan indartzeko.

V. Instalazio eta Mantentze-puntuak

5.1 Instalazio-eskakizunak

1. Oinarrizko egokitzapena: instalazioaren gainazalaren maila-errorea ≤1mm/m, eta lurreratze begiztaren erresistentzia ≤0.5Ω (estazioaren lurrerako sarera fidagarritasunez konektatuta egon behar da);

2. Interblokeatzeko lankidetza: Ziurtatu switchgear-en etengailu nagusiarekin interblokeatzeko mekanismoak arazorik gabe funtzionatzen duela (gomendagarria da Richge jatorrizko interblokeo osagarriak erabiltzea bateragarritasun hobea izateko);

3. Kableatu elektrikoa: modelo elektrikoaren kontrol-lerroaren konexioak tentsio-maila bete behar du (adibidez, AC220V/DC220V), eta kableatuaren terminalen estutze momentuak eskuliburuko baldintzak betetzen ditu;

4. Onarpen-proba: Instalatu ondoren, ireki eta ixteko asinkronismoa, begizta-erresistentzia eta isolamendu-errendimendua probatu behar dira (potentzia-maiztasunaren jasateko tentsioa, deskarga partzialeko proba).

5.2 Ohiko mantentze-lanak eta arazoak konpontzea

(1) Mantentze-zikloa eta edukia

(2) Ohiko arazoak konpontzea

• Itxiera-blokeatzea: Egiaztatu biraderaren besoaren eta ardatz nagusiaren arteko konexioa askatuta dagoen edo kontaktua deformatuta dagoen (deformatutako piezak ordeztu behar dira);

• Gehiegizko ukipen-erresistentzia: kontaktu-oxido-geruza leundu, zilarrezko xaflaketa osatu (edo kontaktu-multzoa ordezkatu);

• Funtzionamendu elektrikoaren hutsegitea: Egiaztatu motorraren geldialdiaren babesa piztuta dagoen (kontrolagailua berrezarri behar da) edo engranajea gastatuta dagoen;

• Gehiegizko isuri partziala: isolamendu-piezen gainazaleko olio-orbanak garbitu, isolatzaileak pitzadurarik duen ala ez (beharrezkoa bada, ordezkatu isolatzailea).

VI. Estandarra betetzea eta Kalitatearen Konpromisoa

6.1 Arauak betetzea

• Talde Araua: T/ZZB 2173-2021 "12kV~40.5kV Barruko Tentsio Handiko AC Grounding Switch";

• Arau nazionala: GB/T 1985-2014 "High Voltage AC Isolating Switches and Grounding Switches", GB/T 11022-2020 "High Voltage Switchgear and Control Equipment Standards betekizun tekniko komunak";

• Proba Araua: GB/T 14598.26-2015 "Bateragarritasun Elektromagnetikoa - Saiakuntza eta Neurketa Teknikak - Deskarga Elektrostatikoen Immunitatearen Testa" (EMC proba), gatz-ihintza proba (hiru froga egiaztatzea).

6.2 Kalitate Konpromisoa

• Produktuaren Berme Epea: 1 urte (pertsonen kalteak edo ezinbesteko kasuak kenduta);

• Bizitza-bermea: bizitza mekanikoa M2 klasera iristen denean (10.000 aldiz), funtsezko errendimenduak baldintza estandarrak betetzen ditu oraindik;

• Zerbitzu-laguntza: Instalaziorako orientazioa, mantentze-lanetarako prestakuntza eta ordezko piezen hornidura eskaintzea (laguntza Richgeren webgune ofizialaren edo bezeroarentzako arretaren bidez lor daiteke).

VII. Informazio zehatza lortzeko bideak

    Richge Technology barruko tentsio handiko lurrerako etengailuaren produktuaren eskuliburu osoa lortzeko (ereduaren parametro espezifikoak, instalazioaren marrazkiak, proba-txostenak barne), metodo hauek erabil ditzakezu:

1. Bisitatu Richgeren webgune ofiziala (www.richgeswitchgear.com) eta kontsultatu "Tentsio handiko produktuak" edo "Deskarga teknikoa" atalean;

2. Jarri harremanetan Richge-ren salmenta-sailarekin (WhatsAPP: +86 189 5893 8078) eta azaldu baldintzak (adibidez, tentsio-maila, kontrol elektrikoa behar den ala ez);

3. Bidali mezu elektroniko bat Richge bezeroarentzako arretarako posta elektronikora irtenbide tekniko pertsonalizatu bat eskatzeko.
