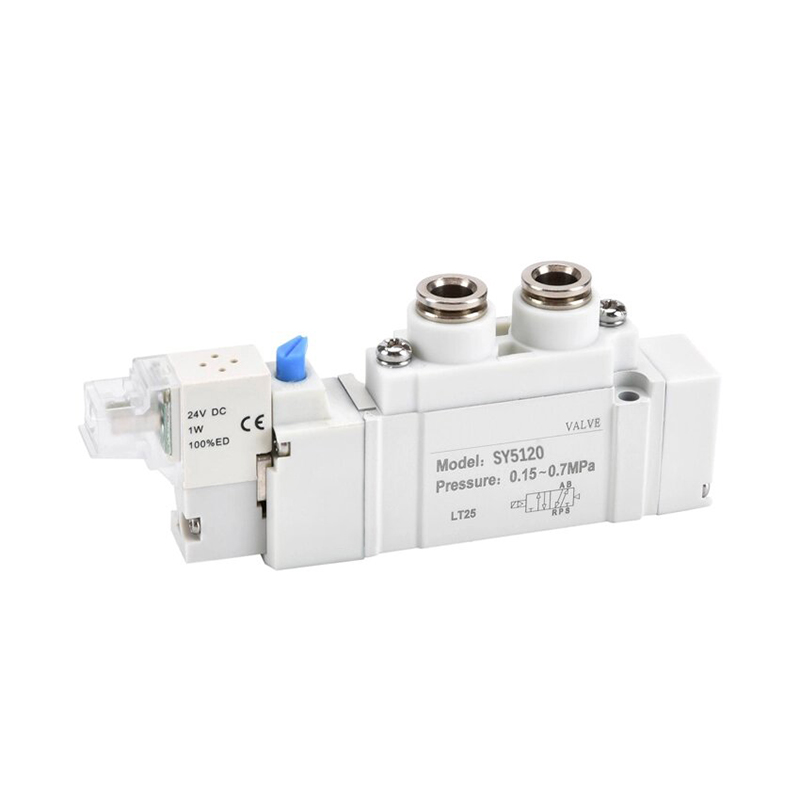

SY serieko 5 atakako solenoide balbula pilotua

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     SOLH SY seriea 5 atakako solenoide balbula pilotu nagusia da, gorputz ultra-trinkoa, energia-kontsumo oso baxua eta fluxu-ahalmena asko berritua duena. Zilindroen elkarrekikotasunerako eta zirkuitu pneumatikorako pizteko oinarrizko kontrol-osagai gisa balio du ekoizpen automatikoko ekipamendu guztietan, guztiz trukagarria den SMC SY serie originalarekin.

Serie Osoen Tamainen Sailkapena eta Batetorri Eremua

Nukleo Unibertsalaren Zehaztapen Teknikoak

  1. Zirkuitu motak:

     -- 5/2 bide (malgukiaren itzulera bakarra / blokeo bikoitza);

     -- 5/3 bide (zentroko 3 funtzio: erdigunea itxia / erdiko ihesa / erdiko presio hornidura)

  2. Funtzionamendu-presio-tartea

     -- Barne pilotua: 0,1 ~ 0,7 MPa

     -- Kanpoko pilotua (hutsean bateragarria): -100 kPa ~ 0,7 MPa

  3. Funtzionamendu-tenperatura: -10 ~ 50 ℃ (ez dago izotz aire iturrian)

  4. Bobinaren energia-kontsumoa: bobina estandarra 0.35W; energia aurrezteko potentzia baxuko bobina 0.1W bakarrik

  5. Babes-maila: Entxufearen konektorea IP65; Kolektiboa muntatzeko oinarria IP67

  6. Zerbitzu-bizitza: hutsunea zigilatzeko bobina 200 milioi zikloraino; zigilu elastikoa 70 milioi zikloraino

  7. Tentsio estandarraren aukerak: DC12V / DC24V (masa nagusia); AC110V / AC220V

Egiturazko eta oinarrizko errendimenduaren abantailak

  1. Entxufagarri azkarreko manifold muntatzeko egitura

     -- Zuzenean lotu SS5Y serieko manifold oinarrian, muntatu eta desmuntatu azkarra, balbula bakarreko mantentze-lan erraza balbula uharte osoa desmuntatu gabe.

  2. Energia aurrezteko bobina ultra-baxua

     -- 0.1W-ko potentzia baxuko bobina aukerakoa, bero-sorkuntza baxua, guztiz egokia epe luzerako etengabeko energia-baldintzetarako, fabrikako aire konprimitua eta potentzia-kostua asko moztuz.

  3. Emari handiko korrikalaria oso optimizatua

     -- Barneko diseinu optimizatua, fluxu-ahalmena % 80 inguru handitu da belaunaldi zaharreko solenoide balbulekin alderatuta, zilindroaren luzapen/erretrakzio abiadura azkarragoa lortuz presio galerarik gabe.

  4. Iragazki pilotuaren pantaila integratua

     -- Balbula pilotuaren sarreran iragazki-sare txiki integratua hautsa eta ezpurutasunak blokeatzeko, bobinak blokeatzeko hutsegite tasa eraginkortasunez murrizteko eta zerbitzu-bizitza luzatuz.

  5. Norabide anitzeko portu malguaren diseinua

     -- Alboko / goiko / beheko hiru noranzkoetan eskuragarri dauden aire-atalak, hodien bideratzea libreki doitu ekipo trinkoen markoen barruan interferentzia mekanikoak saihesteko.

  6. Balbula-uharte modularra integratzea

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 serieko geltoki anitzeko oinarriekin ezin hobeto konbinatuta, aire-hornidura eta ihes bateratu zentralizatua konturatu, kableatuaren diseinua txukuna eta armairua instalatzeko espazioa aurreztu.

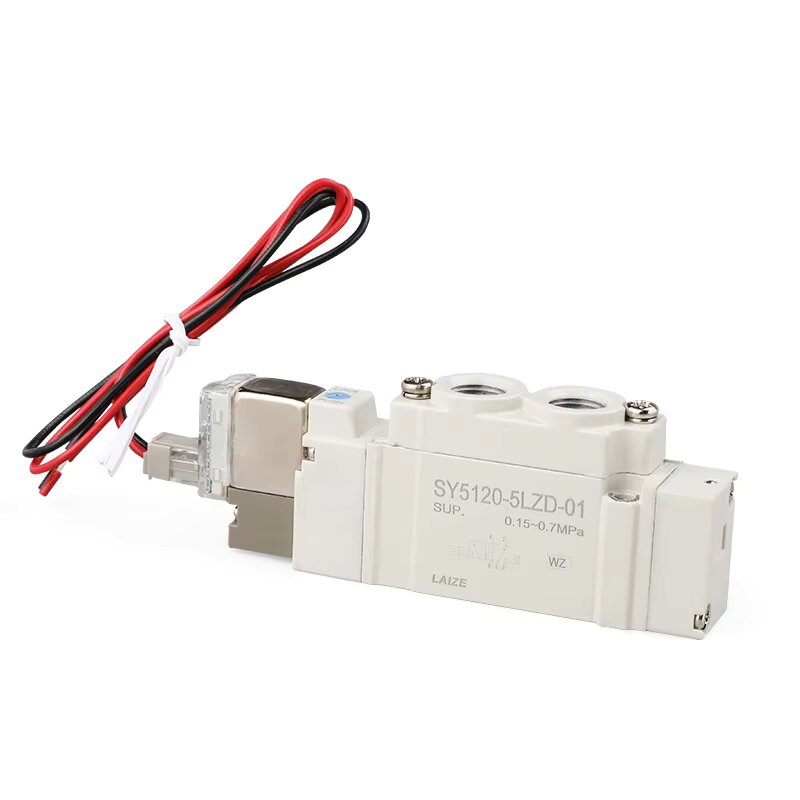

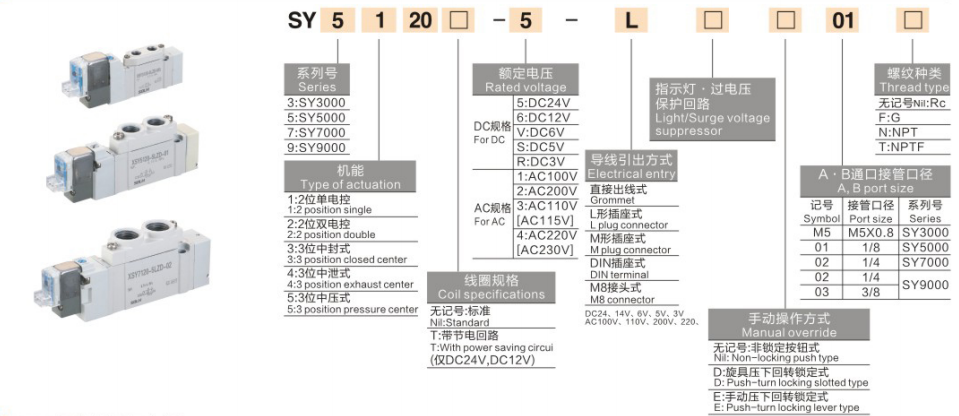

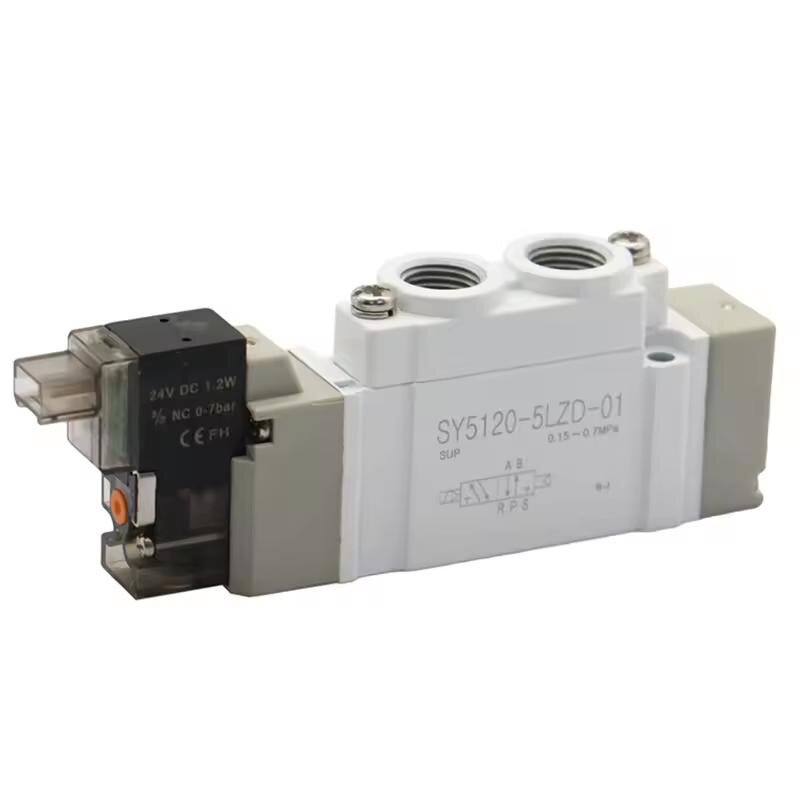

Eredu osoa kodetzeko araua (adibidea: SY5120-5LZD-01)

  1. SY: 5 atakako solenoide balbula pilotuaren serie kodea

  2. 5: Tamaina seriearen zenbakia (5 = SY5000 serie ertaina)

  3. 1: Zirkuitu funtzioaren kodea

     1 = 5/2 bobinadun malgukiaren itzulera;

     2 = 5/2 lotzeko bobina bikoitza;

     3 = 5/3 hiru posizioko balbula

  4. 2: Barneko egitura-oinarri-kodea

  5. 0: Oinarrizko muntaketa mota estandarra

  6. 5: Bobina tentsio kodea (5 = DC24V, korronte nagusia)

  7. LZ: Socket eta babes konfigurazioa

     L = L itxurako entxufea; Z = LED adierazle integratua + gaintentsioaren babes-zirkuitua

  8. D: Eskuz gainditzeko kodea (bultza-biratu blokeatzeko bihurkinaren funtzionamendua)

  9. 01: Portuaren hariaren tamaina (01 = Rc1/8")

Industria-aplikazioen eszenatoki tipikoak

     -- Muntaketa automatizatuko produkzio-lerroak, erdieroaleen doitasuneko ekipoak, ontziratzeko makineria

     -- Automozio estanpazio eta soldadura produkzio-lerroak, mediku probak egiteko tresnak

     -- Pinza robotiko pneumatikoak, irristatze-zilindro linealak, indexazio birakariak

     -- Zilindroa aurrera/erretiratzeko aldatzea, zirkuitu pneumatikoa pizteko eta itzaltzeko eta abiadura erregulatzeko kontrola

Esaldi bat

     LaburpenaSOLH SY serieko 5 atakako solenoide balbulak estaltzen ditu SY3000/SY5000/SY7000/SY9000 tamaina osoko gama 0.1W-ko energia aurrezteko bobinarekin, IP65/IP67 hauts-iragazgaitza eta iragazgaitza, modelo zaharrak baino % 80 handiagoa fluxua eta SS5Y automatizazio-norabide trinkoa kontrolatzeko. elektronikan, automobilgintzan, ontzietan eta ekipamendu medikoan.
