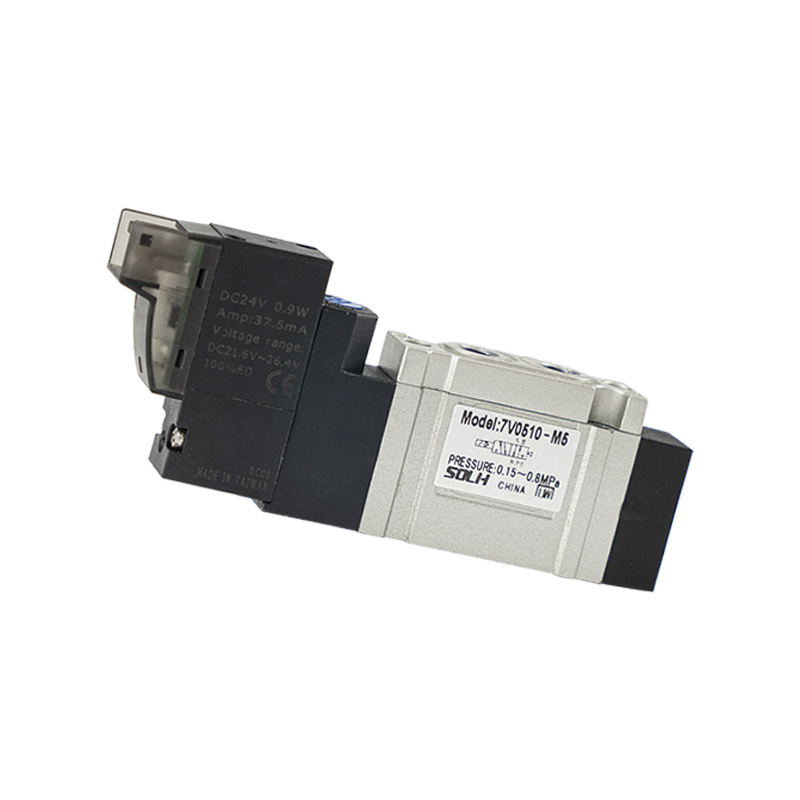

7V serieko pilotu trinkoa 5/2 eta 5/3 balbula solenoideak

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     SOLH 7V seriea 5/2 bideko eta 5/3 bideko funtzioak estaltzen dituen pilotu-zerbitzuko solenoide balbula trinkoa da, zirkuitu pneumatiko estandar orokorretarako bereziki diseinatua. Barneko ihes-egitura zentralizatua fluxu-kanal optimizatuarekin hartuta, fluxu-ahalmen handia, aldatze-erantzun azkarra eta energia-kontsumo txikia eskaintzen ditu. Bakarrik erabil daiteke edo balbula multzo ugaritan muntatu daiteke hainbat zilindroren kontrol zentralizatua lortzeko.

Oinarrizko Egitura eta Sailkapen Funtzionala

 1. Portuaren eta posizioaren funtzioaren definizioa:

   1.1  5/2 Bideko Solenoide Balbula: 1 sarrera P, 2 lan-ataka A/B, 2 ihes-ataka R/S

     -- 10 atzizkia: bobina bakarreko solenoide bakarreko malgukiaren itzulera

     -- 20 atzizkia: bobina bikoitzeko solenoide bikoitzeko blokeo mota

   1.2 5/3 bideko bobina bikoitzeko balbula solenoide (3 erdiko oinarrizko funtzio)

     -- 30C Zentroa itxita: ataka guztiak erdiko posizioan guztiz itxita zilindroaren presioa blokeatzeko, eusteko.

     -- 30E Erdiko Ihesketa: A & B ihes R/Sra konektatuta, hondar-presioa segurtasunez askatzeko

     -- 30P Zentroko Presio Hornidura: P A eta B-ra konektatuta dago, zilindroaren bi aldeek airearen presioa mantentzen dute

  2. Drive & Egitura Ezaugarri

     -- Gidatze mota: Diseinu pilotua, hasierako presio baxua, erantzun ultra-azkarra eta fluxu-irteera handia

     -- Barneko ihes zentralizatua: pilotu-airea uniformeki agortzen da ihes-ataka nagusietatik R/S, hodi garbi eta txukun, pilotu-ihes sakabanaturik gabe

Seriearen Tamaina eta Fluxuaren Parametroen Taula

Zehaztapen Tekniko Orokorrak

     -- Funtzionamendu-presio tartea: 0,15 ~ 0,8 MPa

     -- Froga-probaren presioa: 1,2 MPa

    -- Funtzionamendu-tenperatura: -20 ℃ ~ + 70 ℃ (aire hornikuntzan izotzik gabe)

     -- Aldaketa-erantzun-denbora: ≤50 ms

     -- Gehienezko funtzionamendu-maiztasuna: 5 Hz

     -- Bobinaren energia-kontsumoa: DC = 0.7W; AC = 1,1VA

     -- Tentsio estandarraren aukerak

        DC: 12 V (F), 24 V (B)

        AC: 110 V (C), 220 V (A)

     -- Babes maila: IP40 hautsarekiko erresistentea

     -- Balbulen gorputzaren materiala: Aluminio fundiziozko aleazioa

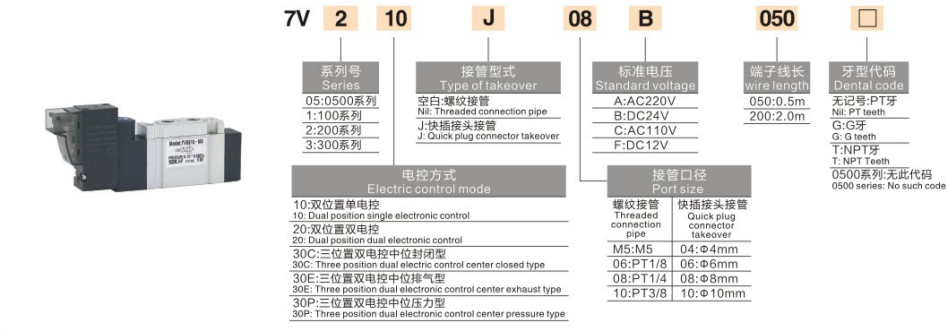

Eredua izendatzeko arau osoa

  1. Adibidea eredua: 7V210J08B050

     -- 7V: 5/2 eta 5/3 elektrobalbula trinkoen piloturako serie kodea

     -- 2: Tamaina kodea (2 = 7V200 seriea, 1/4" ataka)

     -- 10 / 20 / 30C/30E/30P: Zirkuitu funtzioa

        10=5/2 bobina bakarra; 20=5/2 bobina bikoitza; 30 serie = 5/3 hiru posizio

     -- J: Portu konexio formularioa; J = push-in doikuntza azkarra, hutsa = hari-huts estandarra

     -- 08: Portuaren tamaina kodea (08 = 1/4")

     -- B: bobinaren tentsio kodea (B=DC24V, A=AC220V)

     -- 050: Kablearen luzera kodea (050 = 0,5 metroko kablea)

Erreferentzia Eredu Estandar Komunak

  1. 5/2 Bi Posizioko Seriea

     -- Espiral bakarraren itzulera: 7V110-06 (1/8", DC24V)

     -- Bobina bikoitzeko blokeoa: 7V220-08 (1/4", AC220V)

  2. 5/3 Hiru Posizioko Seriea

     -- Erdigune itxiko presio eustea: 7V130C-06

     -- Erdialdeko ihesaren presioa askatzea: 7V230E-08

     -- Zentroko ataka bikoitza presiopean: 7V330P-10

Oinarrizko produktuaren abantailak

  1. Emari handiko errendimendu hobetua

     - Korrikalari barruko diseinu optimizatua, fluxu-ahalmena % 30 inguru handitu da 4V serieko solenoide balbula tradizionalekin alderatuta, zilindroaren luzapen eta erretrakzio abiadura azkarragoak lortuz.

  2. Norabide anitzeko instalazio malgua eta ataka bikoitzeko aukerak

     -- Muntaketa horizontala eta bertikala onartzen du; bi konexio-modu: hari-portu estandarra edo sartze azkarra hodiak muntatzeko.

  3. Diseinu modular integratua

     -- Geltoki anitzeko balbula-oinarriarekin bateragarria, hainbat balbula batera pilatuta armairuaren instalazioko espazioa aurrezteko eta aire-hodien diseinu nagusia errazteko.

  4. Potentzia ultra-baxuko bobina

     - Potentzia baxuko bobinaren diseinuak bero-sorkuntza murrizten du, energia-kontsumo txikiagoa duten epe luzerako etengabeko energia-baldintzetarako egokia.

  5. Zerbitzu-bizitza ultra-luzea

     -- Barneko bobina eta zigilatzeko egitura zehaztasuna, errendimendu egonkorra milioika aldatze-ziklorainoko mantentze-lan minimoarekin.

Esaldi bakarreko laburpena

     SOLH 7V pilotudun solenoide balbula trinkoak 5/2 bobina bakarra/bikoitza eta 5/3 erdiko hiru funtzio-aldaera ditu M5~3/8"-ko ataka-tamaina osoekin, 4V serie konbentzionalak baino % 30eko fluxu handiagoarekin, potentzia-kontsumo baxua eta diseinu pilagarria norabideko kontrol-balbula unibertsal gisa zirkuitu pneumatiko automatizatu estandar guztientzat.
