2S serieko 2/2 bide fluidoen balbula solenoidea (eragin zuzena + pilotu bidezkoa)

Marka:SOLH Richge Technology-ren eskutik

Produktuen ikuspegi orokorra

  1. SOLH 2S serieak 2/2 bideko normalean itxita dauden fluidoak ixteko solenoide balbulak dira, bi produktu-lerro osotan banatuta:

     -- Ekintza zuzeneko 2S (030 / 050 orifizio txikien seriea)

     -- Pilotatutako 2S (150 ~ 500 orifizio handiko seriea)

  2. Ur garbia, aire konprimitua, olio lubrifikatzailea, ebaketa fluidoa hozteko eta korrosibo ahuleko hodi likidoen kontrol automatikorako diseinatua. Egitura integratua trinkoa, ihesaren aurkako zigilatzearekin; bobinek epe luzerako etengabeko energizazioa onartzen dute.

     -- Ekintza zuzeneko mota: irekiera osoa 0MPa zero presio diferentzialaren azpian, presio baxuko mikro-fluidoen adarretarako aproposa.

     -- Pilotu-mota: hodi handia eta emari ahalmen handia hodi-tamaina handiko hornidura-hodietarako

  3. Makina-erremintaren hozte-zirkuituekin, garbiketa-lerroekin, aire-konpresoreen hustuketa-sistemekin, ura tratatzeko ekipamenduekin, elikagaien ontziratzeko fluidoen automatizazioarekin.

Bi produktu-lerro sailkapen osoa: Zuzeneko NC VS Pilotu-eragile NC

 1. 2S Zuzeneko Ekintza Normalean Itxita (Ereduaren Adibidea: 2S-L030-08)

     -- Lan-printzipioa:Aire-ganbera osagarririk ez pilotua; bobina elektromagnetikoak zuzenean tiratzen du armaduraren zurtoina balbula eserlekua irekitzeko/itxitzeko. Erabat irekita 0MPa zero ur/aire presioaren azpian ere.

        * Itzali: udaberriak zigilatzen du kanalizazio-fluidoa guztiz mozteko;

        * Piztu: bobinak armadura gorantz tiratzen du balbula-ataka irekitzeko fluidoa igarotzeko

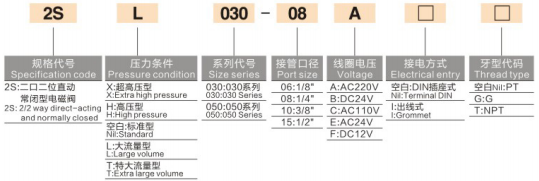

    -- Eredu osoa kodetzeko araua:2S - Presio-atzizkia - Tamaina seriea - Portu haria - Bobinaren tentsioa - Kableatu mota - Hari estandarra

        * 2S: Ekintza zuzeneko 2/2 bideko NC solenoide balbula

        * Presio-maila atzizkia: Hutsik=Estandarra / L=Emari handia / T=Emari handia / H=Presio handia / X=Presio handia

        * Tamaina seriea: 030 (minikoa), 050 (ertaina txikia)

        * Portuaren kodea: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Tentsio kodea: A = AC220V, B = DC24V, C = AC110V, E = AC24V, F = DC12V

        * Kableatua: hutsik = DIN entxufea, I = kable-hari mota

        * Haria: Hutsik=PT haria konikoa, G=G paraleloa BSPP, T=NPT haria amerikarra

     -- Oinarrizko abantailak:

        * Zero presio diferentziala abiaraztea, gutxieneko funtzionamendu-presioaren mugarik gabe, funtzionamendu egonkorra presio baxuko fluido-zirkuituetarako

        * Gorputz ultra trinkoa, muntatzeko angelu arbitrarioa grabitate-murrizketarik gabe

        * Milisegundoko erantzun azkarra pizteko eta itzaltzeko ziklo azkarretarako

     -- Aplikazioaren eszenatokiak:

       CNC makina-erreminta txikia hozteko olio-spray, mini-garbigailu mikro-spray, 3C ekipamendu mikro aire/ur mozketa, hutseko ur-hornidura osagarria, adar txikiko hodiak (G1/8 ~ G1/2).

  2.  2S Pilot-Operated Normally Itxi Seriea

     -- Lan-printzipioa:Pilotu miniaturazko kontrol-orifizio integratua; hodiaren presio ertainean oinarritzen da diafragma/bobina nagusia altxatzeko. Gutxieneko 0.05MPa presio diferentziala behar da irekiera osoa lortzeko. Bobinak energia-kontsumo baxuko zulo pilotu txikia kontrolatzen du.

        * Itzali: pilotu-zuloa zigilatuta, uraren gorako presioak zigilu nagusia konprimitzen du kanalizazioa ixteko

        * Piztu: pilotu-ganberaren presioa isurtzen da, presio ertaineko bobina nagusia altxatzen du bolumen handiko fluido-fluxurako; Orifizioaren gehienezko tamaina Φ50 arte (G2 hazbete)

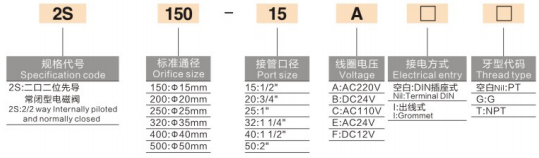

     -- Eredu osoa kodetzeko araua:2S - Orifizioaren tamaina - Portuaren haria - Bobinaren tentsioa - Kableatu mota - Hari estandarra

        * 2S: 2/2 bideko NC solenoide balbula pilotu bidez

        * Orifizioaren markoaren tamaina: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Portuaren kodea: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Tentsio / kableatu / hari kodeak akzio zuzeneko aldaerekin guztiz bat datozenak

    -- Oinarrizko abantailak:

        * Zuzeneko zulo handia, emari oso altua, hodiaren presio-jaitsiera minimoa linea osoko ur/aire hornidura zentralizaturako

        * Potentzia baxuko bobina txikiak hodi handiko balbularen gorputza gidatzen du, bero-sorkuntza baxua, 24 orduko etengabeko funtzionamendurako egokia.

        * Emari zabaleko kanala ez da erraz estaltzen, ezpurutasun txikiak dituen hozte-ur industrial zirkulazioarekin bateragarria

     --Aplikazioaren eszenatokiak:

        Aire-konpresorearen sarrera/hustubidearen hodi nagusiak, muntaketa-lerro handiak ur-zirkuitu nagusiak garbitzeko ihinztadura, ura tratatzeko goiburuko hodiak, estanpazio-ekipoak olio-lerro nagusiak hozteko, industria astuneko ur-hornidura-sistemak.

Produktu partekatu unibertsalaren ezaugarriak (zuzenekoa + pilotua)

  1. Normalki itxita (NC) funtzioa Fabrikako lehenetsia

     Elektrizitatea mozten denean automatikoki itzaltzea, fluidoen gainezka eta ihesak saihesten ditu ekipoak itzaltzean, sistemaren segurtasun handiagoa lortzeko.

  2. Aukerako hainbat zigilu material

     -- NBR kautxu nitrilo estandarra: ura, airea, olio lubrifikatzailerako unibertsala

     -- Aukerako EPDM etileno propilenoa: azido/alkali erresistentea, ur beroa eta elikagai-mailako fluido garbia eskainia

  3. Tenperatura altuko potentzia baxuko bobina iraunkorra

     Beroarekiko erresistentea den isolamendu-bobina etengabeko energizazio luzerako, erretzearen aurkako isolamendu egonkorra; kableatu bikoitzeko aukerak (DIN entxufea / alanbrea) armairu malguaren diseinurako.

  4. Nazioarteko hari anitzeko estandarrak esportatzeko

     PT British Taper, G BSP paraleloa, NPT American haria aukerakoa, etxeko automatizazioarekin eta atzerriko produkzio-lerroekin bateragarria.

  5. Presio osoa mailakatu pertsonalizazioa

     Ekintza zuzeneko serieak estandarra / fluxu handia / altua / aparteko presio pertsonalizatzea onartzen du; serie pilotu jatorrizko fluido industrial estandarra 0.05 ~ 1.0MPa baloratu.

  6. Grabitaterik gabeko Muntaketa Unibertsala

     Bertikalean, horizontalean edo alderantziz instalatu daiteke, armairu elektrikoen barruko diseinu estuarekin egokitzen da.

Zehaztapen Tekniko Orokorren Taula bateratua

Zuzeneko VS Pilotu Operatua Hautapen Osoa Konparazio Taula

Segmentatutako aplikazio tipikoen eszenatokiak

  1. Zuzeneko Ekintza NC Aplikazio Barrutia

     -- Puntu bakarreko hozte-olio injekzioa eta mikro spray CNC makina-erreminta txikietarako

     -- Hutseko ur-hornidura osagarria eta mini aire-zirkuitua piztu/desaktibatu 3C automatizazio ekipoetarako

     - Ultrasoinu garbitzeko makina txikiak, laborategiko mikro fluidoen kontrol-begiztak

     -- Ekipoen mantentze-adarra, puntu bakarreko ur/gas etengailua instalazio txikietarako

  2.Pilotu bidezko NC aplikazio sorta

     -- Aire-konpresorea makina osoa drainatzea eta aire-hodi nagusia ixtea

     -- Ur-zirkuitu nagusiaren kontrola muntaketa-kate handien spray garbiketa-ekipoetarako

     -- Ura tratatzeko ekipoak eta fluxu handiko hozte-hozte-hodiak

     -- Elikagaien ontziratzea, ekipamendu kimikoak hodi handiko fluidoa ixteko balbula nagusia

Oinarrizko hautapen-arauak

     -- Hodiaren presio estatikoa ＜0.05MPa, etengabeko mikro fluidoen hornidura → Ekintza zuzeneko 2S aukeratu behar da

     -- Hodiaren tamaina ≥G1/2, fluxu handiko goiburu nagusia, epe luzerako uraren/airearen presio egonkorra → Hautatu pilotu bidezko 2S

     -- Ur beroa, elikagai-mailakoa, azido/alkali ertain ahula: zehaztu EPDM zigilua eskaera egiterakoan

     -- Makinaren aginte-armairuaren barruan kableatu zentralizatua: DIN entxufearen kableatu motari lehentasuna eman

     -- Kanpoko ekipamendu hezea: Aukeratu hari-berun mota iragazgaitza duen kable-guruina

Pneumatiko eta Fluidoen Zirkuitu Soluzio Osoak

  1. Hozte adar txikiko zirkuitua

     -- AFC aire zerbitzuko unitatea → 3V serie 3/2 solenoide balbula → PU hodiak → 2S ekintza zuzeneko balbula (hozte-uraren begizta kontrola)

  2. Makina Nagusia Ur goiburuko zirkuitu osoa

     -- Ur depositua / aire konpresorearen hodi nagusia → 2S pilotu hodi handiko balbula → estazio anitzeko spray-adarrak

  3. Eztandako Fluidoen Tailer Zirkuitua

     -- Leherketaren aurkako aire-iturriaren tratamendu-unitatea → 50-VPE leherketa-froga 3 bideko balbula + leherketa-froga bobina pertsonalizatua 2S balbula pilotua

Esaldi bakarreko laburpena

     SOLH 2S serie 2/2 modu normalean itxitako fluido-balbula solenoide-balbula zero-presioko abiarazte zuzeneko orifizio txikiko modeloan eta potentzia baxuko fluxu handiko pilotu-zulo handien aldaeran banatzen da, NBR/EPDM aukerako zigiluak dituena, hari anitzeko tentsio anitzeko bateragarritasuna, oso erabilia ur, airea, olioa itzaltzeko kontrola automatikorako makina erremintetan, ura garbitzeko ekipamenduetan eta ontziratzeko ekipamenduetan.
