2V Series 2/2 Way Brass Fluid Solenoid Balbula | Zuzeneko jarduketa eta pilotuaren funtzionamendua

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko sailkapena

     SOLH 2V seriea profesionala da2/2 bide fluidoen solenoide balbula airearen, ura eta olioaren fluidoen kontrol unibertsalerako diseinatua. Bi egitura-mota nagusitan banatzen da:2V025 ekintza zuzeneko mota eta2V130/2V250 diafragma pilotu motakoa. Kalitate handiko letoizko balbula gorputza zigilatzeko material bikainekin hartuta, serieak zero-presioko abiarazte aukera du, fluxu-gaitasun handia, erantzun azkarra eta bateragarritasun ertain zabala. Ur-zirkuitu automatizatuetarako, aire-hodietarako, huts-sistemetarako eta lubrifikazio-ekipoetarako fluidoen kontrol-balbula nagusi gisa balio du.

2. Ereduen Kodetze Arauak osatu

 1. Kodetze Logika osoa: 2V - Orifizioaren tamaina - Hari-atatua - Kableatu mota - Tentsioa

 2. Agindu estandarraren adibideak

     • 2V025-08-DC24V: φ2,5 mm-ko zuloa, G1/4 haria, DIN entxufe estandarra, DC 24V

     • 2V130-15W-AC220V: φ13 mm-ko orifizioa, G1/2 haria, alanbrearen irteera, AC 220V

3. Bi oinarrizko egitura-mota eta hautaketa-jarraibideak

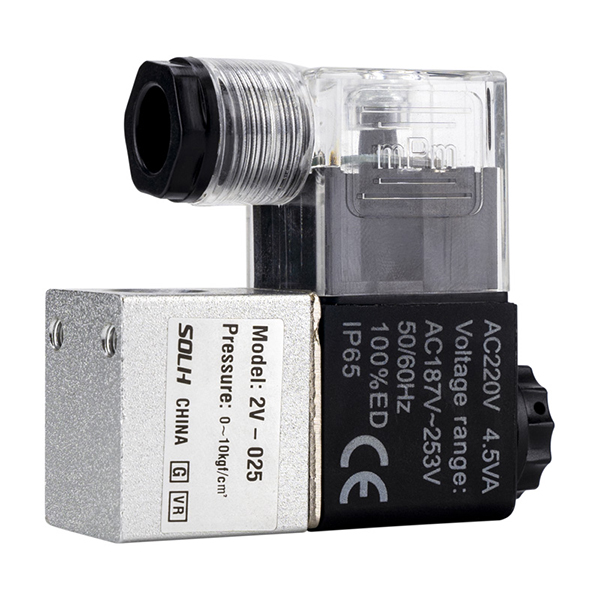

  3.1 2V025 Zuzeneko Ekintza Mota | Zero Presio Hasiera

    Core abantaila: guztiz funtzionagarria 0MPa zero presioarekin

     • Lan-printzipioa: Bobina elektromagnetikoak zuzenean tiratzen du burdinaren nukleoa balbularen ataka irekitzeko, irekiera eta ixteko kontrol osoa gauzatuz presio-diferentziaren pean presio ertaineko laguntzarik gabe.

     • Orifizioa eta Fluxua: φ2,5 mm-ko orifizioa, CV balioa = 0,23

     • Portuaren zehaztapena: G1/8 (06), G1/4 (08)

     • Presio-tartea: 0 ~ 1.0MPa, zero presio abiarazte onartzen du

     • Zigilatzeko materiala: VITON fluororubber estandarra, olioari, urari eta korrosio azido ahularekiko erresistentzia bikaina

     • Gorputzaren Materiala: Doitasun handiko letoizko balbula gorputz trinkoa

     • Agertoki aplikagarriak: Fluxu txikiko fluidoen kontrola, zero/presio baxua abiarazte-gelditzea, hutseko zirkuituaren etengailua, miniaturazko ura hozteko eta ihinztatzeko sistemak

  3.2 2V130 / 2V250 Diafragma Pilotu Mota | Presio diferentziala Hasiera

    Funtsezko ezaugarria: fluxu handia, potentzia-kontsumo txikia, presio-diferentzia minimoa eskatzen du

     • Lan-printzipioa: Zulo pilotutik presioa arintzea ahalbidetzen du presio ertainak diafragma irekitzeko balbula irekitzeko.Hasierako gutxieneko presio-diferentzia: 0,05 MPa (0,5 bar), zero presiopean ireki ezinik.

     • 2V130 zehaztapena: φ13mm-ko orifizioa, CV=6,2; Portuak: G3/8 (10), G1/2 (15)

     • 2V250 zehaztapena: φ25mm-ko orifizioa, CV=13; Portuak: G3/4 (20), G1 hazbete (25)

     • Presio-tartea: 0,05 ~ 1,0 MPa

     • Zigilatzeko materiala: NBR nitrilo-kautxua, ezin hobea ur garbietarako eta aire konprimiturako medioetarako

     • Gorputza eta bobina: Letoizko gorputz iraunkor loditua, potentzia baxuko egonkortasun handiko bobinarekin bat datorrena

     • Agertoki aplikagarriak: Fluxu handiko ur zirkuituak, aire-konpresorearen ur-hartunea, galdararen ur-hornidura, gas/likidoaren kanalizazio nagusia pizteko eta itzaltzeko kontrola.

4. Parametro Tekniko Orokor bateratuak

5. 2V vs 2P serieen alderaketa | Akatsen Aurkako Hautaketa Gida

Hautaketa Formula

     Zero presio on-off eskaria → Aukeratu 2V025 / 2P; Emari handia ur-presioarekin → Aukeratu 2V130 / 2V250; Espazio estua eta kostu baxuko aurrekontua → Aukeratu 2P plastikozko balbula

6. Aplikazioaren eszenatoki tipikoak

  6.1 2V025 Aplikazioa

     • Huts-sorgailuaren aire iturria pizteko eta itzaltzeko kontrola

     • Miniaturazko ekipoak hozteko uraren zirkuitua

     • Ihinztaketa automatizatuak eta ur hornidura mikro sistemak

     • Fluido txikiko fluidoen aldatzeko doitasuneko ekipamendua

  6.2 2V130 / 2V250 Aplikazioa

     • Hozteko eta hozte-ur industrialaren sistema

     • Aire-konpresorearen ura hartzeko kontrola

     • Galdararen ura betetzeko sistema automatikoa

     • Aire hornidura zentralizatuko kanalizazio nagusiaren etengailua

     • Emari handiko industria-uraren eta gas-zirkulazioaren kontrola

7. Euskarri osagarriak bat etortzea

     • Aurrealdeko aire iturriaren tratamendua: Lotu AW serieko airearen presioa erregulatzeko iragazkia aire iturria egonkortzeko eta ezpurutasunak iragazteko

     • Hutseko zirkuituaren parekatzea: Lankidetza ZU serieko huts-sorgailuarekin aire iturri fidagarria mozteko

     • Kanalizazio-konexioa: Lotura bizkorreko KQ2 ar-harrizko osagarri zuzenak lotu hoditeria azkar eta ihesik gabe instalatzeko

Esaldi bakarreko laburpena

     SOLH 2V serieko 2/2 bideko letoizko solenoide balbulek zero presio zuzeneko ekintza eta fluxu handiko pilotu motak estaltzen dituzte, ura/aire/olioaren bateragarritasun unibertsala, erantzun azkarra eta IP65 babesa dutenak, automatizazio industrialeko sistema anitzeko fluidoen on-off irtenbide errentagarri eta egonkorrak eskainiz.
