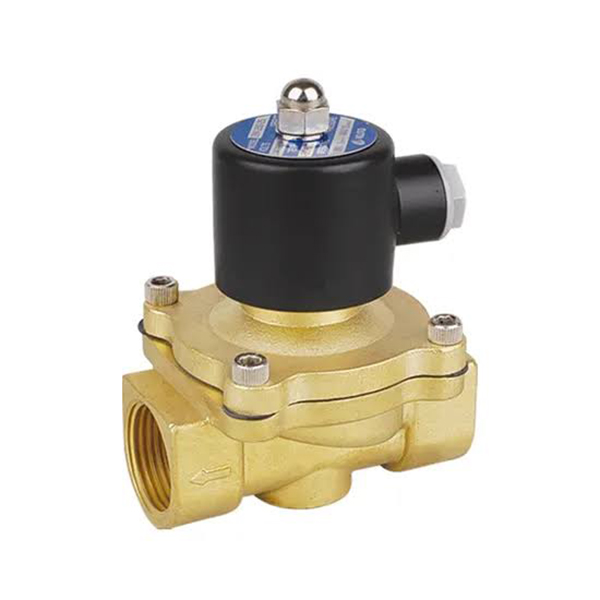

2W serieko 2/2 bide fluidoen balbula solenoidea (zuzeneko ekintza + pilotu bidezko funtzionamendua)

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH 2W seriea 2/2 bideko normalean itxitako fluidoen itxiera solenoide balbula industrial unibertsala da, bi egitura-lerrotan banatuta: zuzeneko 2W (030/050 serie txikia) eta pilotu bidezko 2W (150 ~ 500 hodi handiko serie). Pizte/itzaltze kontrol automatikoa egiten du ur garbia, aire konprimitua, olio lubrifikatzailea, ebaketa-likido hozgarria eta korrosibo ahuleko hodi likidoetarako.

       * Letoizko balbula gorputza geruza anitzeko korrosioaren aurkako zigilatzearekin; Zero-presioko abiarazte motako zuzeneko aukera bikoitzak eta fluxu handiko pilotu motako sorta osoa aukeratzeko

       * Dimentsio eta hari zehaztapen estandarizatuak, esportazio globalerako PT/G/NPT hari anitzeko bateragarriak

       * Tenperatura baxuarekiko erresistentea den bobinak epe luzerako etengabeko energizazio egonkorra onartzen du

     Ura tratatzeko ekipoekin, makina-erremintaren hozte-zirkuituekin, spray-garbiketa-lerroekin, aire-konpresoreen hodiekin eta industria osoko fluidoen automatizazio-sistemekin oso bat dator.

Bi produktu-lerro sailkapen osoa: Zuzeneko NC VS Pilotu-eragile NC

  1. 2W zuzeneko ekintza normalean itxita (ereduaren adibidea: 2W-L030-08)

     --Laneko Printzipioakple:Bobina elektromagnetikoak zuzenean gidatzen du barneko armaduraren zurtoina balbula nagusiaren eserlekua irekitzeko/itxitzeko, 0MPa zero presio ertainean irekitzeko aukera emanez.

        * Itzali: udaberriak zigilatzeko junta konprimitzen du kanalizazio-fluidoa guztiz mozteko

        * Piztu: indar elektromagnetikoak bobina altxatzen du norabide biko fluidoen zirkulazioa gauzatzeko

           Pilotu ganbera osagarririk ez, egitura ultra sinplea milisegundoko erantzun azkarreko abiadurarekin.

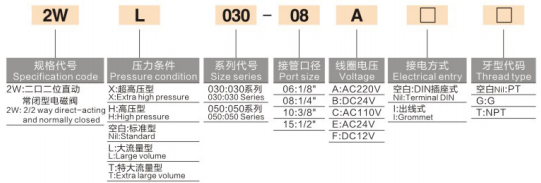

    -- Ereduen Kodetze Arau osoa

     2W - Presioa/Emariaren atzizkia - Tamaina seriea - Portu haria - Bobinaren tentsioa - Kableatu mota - Hari estandarra

        * 2W: Ekintza zuzeneko 2/2 bide normalean itxita dagoen solenoide balbula

        *  Presioa eta emari atzizkia: Hutsik=Estandarra / L=Emari handia / T=Emari handia / H=Presio handia / X=Presio handia

        *  Tamaina seriea: 030 (miniatura), 050 (ertain txikia)

        *  Portuaren kodea: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Tentsio kodea: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Kableatu modua: hutsik = DIN entxufea (kontrol-armairurako estandarra), I = iragazgaitza den alanbrearen kablea (kanpoko ekipamendu hezea)

        *  Haria estandarra: hutsik = PT hari koniko britainiarra, G = G hari paraleloa, T = NPT hari amerikarra

   --  Oinarrizko Abantailak

       *  Zero presio diferentziala abiaraztea, gutxieneko funtzionamendu-presioaren mugarik gabe, irekiera egonkorra hutsean, mikro-presioa eta mikro-fluxuaren ur-zirkuituetan

        *  Gorputz oso trinkoa, muntatzeko angelu arbitrarioa ekipoen armairuaren diseinurako

        *  Milisegundoko erantzun azkarra pizteko eta itzaltzeko, maiztasun handiko tarteka abiarazte-gelditzeko zikloetarako egokia

        *  Balbula-gorputz txikia kontsumigarri kostu baxuarekin, lehen aukera ekonomikoa puntu bakarreko adar kontrolatzeko

     --  Aplikazio-eszenatokiak

      Puntu bakarreko hozte-olioaren injekzioa CNC makina-erreminta txikietarako, spray garbitzeko mini-makinetarako, 3C automatizazio-ekipoetarako mikro aire/ur kontrola, aire-konpresoreen adar etengailu txikiak, laborategiko mikro fluidoa pizteko/itzaltzeko kontrola.

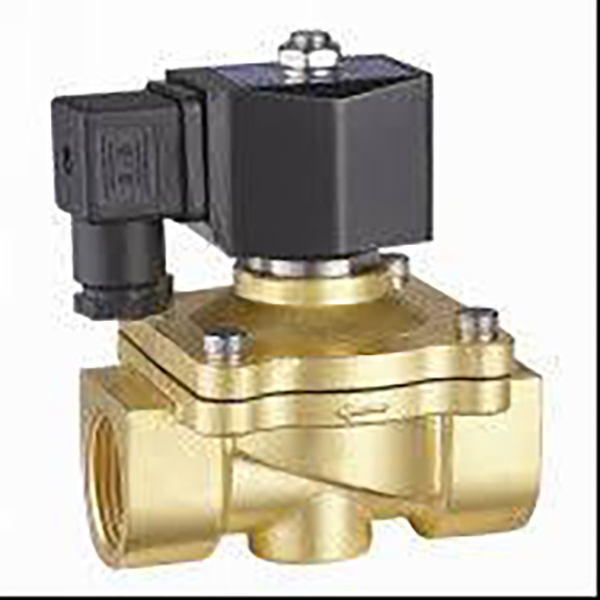

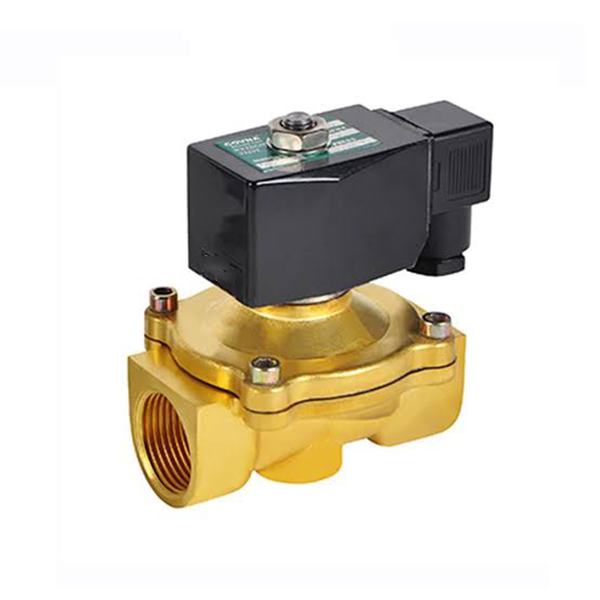

  2. 2W pilotuaren funtzionamendua normalean itxita (ereduaren adibidea: 2W250-25)

     -- Lan-printzipioa:Odol-orifizio pilotu integratua, hodiaren presio ertainean oinarritutako bobina nagusia altxatzeko; bobinak zulo pilotu txikiak bakarrik kontrolatzen ditu potentzia-kontsumo txikiarekin eta bero-sorkuntza txikiarekin. Hasierako gutxieneko presio diferentziala 0.05MPa, balbula ezin da guztiz ireki presio ertainerik gabe.

        * Itzali: zulo pilotua zigilatua, barrunbearen presioak zigilua konprimitzen du kanalizazioa ixteko

        * Piztu: Pilotu ganberako presioa odoljarioa, presio ertaineko jackek balbula nagusia irekitzen dute bolumen handiko fluido-fluxurako, gehienezko orifizioa Φ50 arte (G2 hazbetekoa)

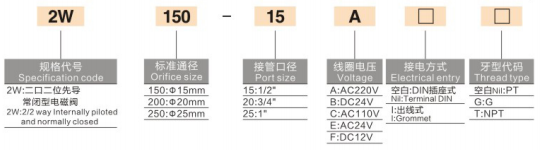

    --Ereduen Kodetze Arau osoa

        2W - Orifizioaren tamaina - Portuaren haria - Bobinaren tentsioa - Kableatu mota - Hari estandarra

        *  2W: normalean itxita dagoen 2/2 bideko solenoide balbula pilotu bidez

        *  Orifizioaren tamaina estandarra: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        *  Portuaren kodea: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Tentsio, kableatu eta hari kodeak guztiz trukagarriak dira zuzeneko serieekin, bobina ordezko pieza bateragarriak

  3. Oinarrizko Abantailak

     -- Zulo zuzen oso handia fluxu ertaineko altuerako, kanalizazioko presio galera oso baxurako, linea osoko ur/aire hornidura zentralizatuetarako aproposa.

     - Potentzia baxuko bobinak hodi handiko balbularen gorputza gidatzen du, tenperatura baxua igotzen da 24 orduko etengabeko funtzionamenduan, erretzearen aurkako errendimendua

     -- Emari zabaleko kanala ez da erraza estaltzen, hozte industrialeko uraren zirkulazioa onartzen du, esekita dauden ezpurutasun txikiekin

     -- Balbula pilotu bakarrak zuzeneko balbula txiki ugari ordezkatu ditzake, kanalizazio nagusiaren diseinua erraztu eta kontratazio kostua murrizten du

  4.Aplikazio-eszenatokiak

     Ur-zirkuitu nagusiaren kontrola muntaketa-lerro handien spray garbiketa-ekipoetarako, aire-konpresorearen makina osoa drainatzea eta aire-hodi nagusia ixtea, zirkulazio-sistema hozte-sistema fluxu handiko goiburuko hodietarako, ura tratatzeko ekipamenduak, elikagaien ontziratzeko eta ekipamendu kimikoetarako fluidoen etengailu nagusia.

Partekatutako Oinarrizko Ezaugarri Unibertsalak (Zuzenean + Pilotuarekin)

  1.NC uniformea ​​Normalean itxitako funtzioa (fabrikako lehenetsia)

     Elektrizitatea mozten denean automatikoki itzaltzea, eraginkortasunez gainezkatzea, ur/aire ihesak ekipamenduak itzaltzean sistemaren segurtasun-babes handiagoa lortzeko.

  2. Zigilu-material bikoitzak aukeran

     -- NBR kautxu nitrilo estandarra: unibertsala ur garbirako, aire konprimiturako eta olio lubrifikatzailerako lan baldintza orokorretarako

     -- Aukerako EPDM etileno propilenoa: beroarekiko erresistentea, azido ahula eta alkalinoarekiko erresistentea, ur berorako, elikagai-mailako fluido garbietarako eta desugertze-ekipoetarako dedikatua.

  3. Espezifikazio anitzeko bobina bateragarriak unibertsalak

     AC eta DC tentsio estaldura osoa, potentzia baxuko bobina isolatua epe luzerako etengabeko energizazioa onartzen duena; kableatu bikoitzeko eskemak (DIN entxufea / alanbre iragazgaitza) barruko armairuetara eta kanpoko ekipamendurako kableatuetara moldagarriak.

  4.Nazioarteko esportazio anitzeko hari estandarrak

     Hiru hari aukera: PT British Taper, G paralelo BSPP, NPT American haria, etxeko automatizazio ekipamendua eta atzerriko produkzio-lerroen esportazio eskakizunekin bat datozenak.

  5. Grabitaterik gabeko Muntaketa Unibertsala

     Balbula-gorputza bertikalki, horizontalki edo alderantziz instalatu daiteke irekiera/itxiera errendimenduari eragin gabe, ezin hobea armairu trinkoen diseinurako.

  6. Presio-mailaren pertsonalizazio osoa

     Zuzeneko serieak estandarrak / presio altua / aparteko presio altua / fluxu handiko bertsio pertsonalizatuak onartzen ditu; serie pilotua berez egokitzen da ohiko industria-fluidoen presio-tartera 0.05 ~ 1.0MPa.

Zehaztapen Tekniko Orokorren Taula bateratua

Zuzeneko VS Pilotu Operatua Hautapen Osoa Konparazio Taula

Segmentatutako aplikazio tipikoen eszenatokiak

  1. 2W Zuzeneko Ekintza NC Eremu aplikagarriak

     - Puntu bakarreko hozte-olioaren injekzioa eta mikro spray CNC makina-erreminta txikietarako, geltokiko mikro fluidoen kontrol sinplea

     -- Hutseko ur-hornidura osagarria eta adar pneumatiko txikia piztu/desaktibatu 3C automatizazio ekipoetarako

     - Ultrasoinuen garbiketa ekipo txikiak, laborategiko mikro fluidoen kontrol-begiztak

     -- Ekipoen mantentze-adarra, puntu bakarreko ur/gas etengailua instalazio txikietarako

  2. 2W Pilot-Operated NC Aplikatzeko Eremuak

     -- Aire-konpresorea makina osoa hustutzea, tailerreko aire-hoditeria nagusia mozteko balbula

     -- Ur-zirkuitu nagusiaren kontrola muntaketa-kate handien spray garbiketa-ekipoetarako

     -- Ura tratatzeko zirkulazio-sistema, hozte industriala fluxu handiko goiburuko hodiak

     -- Hodi handiko fluidoen etengailu nagusia elikagaien ontziratzeko eta ekipamendu kimiko osoetarako

Oinarrizko hautapen-arauak

     -- Hoditeria ura/airearen presioa 0.05MPa baino gutxiagokoa, tarteka mikro ertain, huts-zirkuitua → 2W zuzeneko ekintza mota hautatu behar da

     -- Hodiaren tamaina ≥G1/2, linea osoko hodi nagusiaren fluxu handiko transmisioa, epe luzerako presio-hodi egonkorra → Hautatu 2W pilotu-mota

     -- Ur beroa, ur araztua, fluido azido ahulak lan-baldintzak: zehaztu EPDM elikagai-kaleko zigilua eskaerak egiterakoan

     -- Makinaren kontrol-armairuaren barruan kableatu zentralizatua: Lehenetsi DIN entxufearen kableatu mota; Kanpoko spray eta heze ekipamenduak aukeratu I iragazgaitza alanbre berun mota

     -- Presio handiko ur-zirkuituek eta emari handiko estazioek balbula-gorputz pertsonalizatuak hauta ditzakete H/L/T atzizkiarekin

Pneumatiko eta Fluidoen Zirkuitu Soluzio Osoak

  1. Hozte adar txikiko zirkuitua

     AFC aire-zerbitzu-unitatea → 3V serieko 3/2 solenoide balbula → PU plastikozko hodiak → 2W ekintza zuzeneko balbula (hozte-uraren zirkuitua pizteko / itzaltzeko kontrola)

  2. Makina Nagusia Ur goiburuko zirkuitu osoa

     Ur depositua / aire konpresorearen hodi nagusia → 2W-ko pilotu-hodi handiko balbula → adarra entregatu geltoki bakoitzerako spray-hoditeria

  3. Eztandako Fluidoen Tailer Zirkuitua

     Leherketen aurkako aire-iturriaren tratamendu-unitatea → 2W-ko balbula pilotua leherketa-froga bobina pertsonalizatuarekin, leherketa-froga kontrol automatikoko hodiekin bat datorrena.

Esaldi bakarreko laburpena

     SOLH 2W serieko letoizko 2/2 bide normalean itxitako fluidoen solenoide balbulak zero-presioko abiarazte zuzeneko aldaera txikia eta potentzia baxuko fluxu handiko aldaera pilotu handiko aldaera eskaintzen ditu, NBR/EPDM elikagai-mailako zigiluarekin, hari anitzeko eta tentsio anitzeko bateragarritasuna, oso erabilia ur automatikorako, airerako, olioa itzaltzeko kontrolerako makina erremintetarako eta makina-erremintetako ontzietarako ura automatikoki ihinztatzeko ekipamenduetarako.
