Marka: SOLH by Richge Technology
SOLH 3A seriea korronte nagusia da3/2 bideko kanpoko airez funtzionatzen duen norabide-kontrol-balbula Airtac estandarraren zehaztapenei jarraituz. Bobina elektromagnetikoaren ordez aire-seinalez soilik bultzatuta, efektu bakarreko zilindroen mugimendu teleskopikoan eta presio eustean espezializatuta dago. Aire sarreraren, posizioaren eustearen eta ihesaren logika pneumatiko segurua eta egonkorra lortzen du, eta sistema pneumatiko ez-elektrikoetarako segurtasun-kontroleko osagai nagusi gisa balio du, eztanda-frogako inguruneetarako eta hutsegite seguruko ekipoetarako.
1.1 3 Portuko Interfazearen Definizio Estandarra
• P Portua: Airearen sarrerako ataka nagusia aire konprimituaren hornidurarako
• Portu bat: Laneko irteerako ataka, efektu bakarreko zilindroetara zuzenean konektatuta
• R Portua: Presioa arintzeko eta azkar berrezartzeko ihes-ataka
1.2 Lan-logika eta egitura-ezaugarriak
• Kontrol pneumatiko bakarra (3A110/210/310/410): Atzera egiteko aire-seinalea, malgukiaren berrezartze automatikoa seinalea moztu ondoren, hutsegite-segurtasuna berrezartzeko diseinua.
• Kontrol pneumatiko bikoitza (3A120/220/320/420): Aire-seinale bikoitzaren kontrol ordezkoa, uneko posizioa mantentzen du airea moztu ondoren, memoria blokeatzeko funtzioarekin.
• Oinarrizko Egitura: Doitasun handiko bobina motako egitura, kanpoko motor pneumatikoa, aluminiozko aleaziozko gorputz iraunkorra, lubrifikaziorik gabeko funtzionamendu estandarra (lubrikazio berezia eskuragarri dago muturreko lan baldintzetarako).

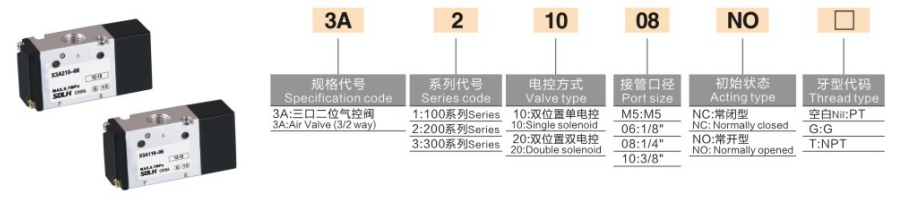

1. Kodetze Logika: 3A [Serie Tamaina] [Kontrol Mota] - [Atatuaren Tamaina]
|
Kode Segmentua |
Definizio xehatua |
|
3A |
3/2 bide kanpoko kontrol pneumatikoen balbula seriea |
|
Seriearen Tamaina |
1=100 Mikro seriea; 2=200 Serie ertaina; 3=300 Emari handiko seriea; 4=400 Heavy Duty seriea |
|
Kontrol mota |
1=Kontrol pneumatiko bakarra (udaberriko berrezarri); 2=Kontrol pneumatiko bikoitza (posizio memoria) |
|
Portuaren tamaina |
M5 / 06=G1/8"; 08=G1/4"; 10=G3/8"; 15=G1/2" |
2. Ereduaren zehaztapen komunak eta aplikazio eszenatokiak
|
Eredua |
Zehaztapena |
Agertoki aplikagarriak |
|
3A110-M5 |
Mikro tamaina, kontrol pneumatiko bakarra, M5 haria |
Mini zilindroak, ekipo mikro automatizatuak |
|
3A210-06 |
Tamaina ertaina, kontrol pneumatiko bakarra, G1/8" |
Efektu bakarreko tintze-zilindro estandarrak |
|
3A220-08 |
Tamaina ertaina, kontrol pneumatiko bikoitza, G1/4" |
Denbora luzez presioa eusteko estazioak, posizio memoriarekin |
|
3A310-10 |
Emari handia, kontrol pneumatiko bakarra, G3/8" |
Aldamen handiko zilindroa eta bultzada handiko ekipoak |
|
Parametro Elementua |
Zehaztapena |
|
Lan ertaina |
Iragazitako aire konprimitua (iragazpenaren zehaztasuna ≥40μm) |
|
Laneko presioaren barrutia |
0.15～0,8 MPa |
|
Froga Presioa |
1,2 MPa |
|
Laneko tenperatura-tartea |
-20℃～+70℃ |
|
Portu hari mota |
G haria estandarra, NPT haria aukerakoa |
|
Gehienezko ekintza-maiztasuna (kargarik gabe) |
5 aldiz/segundo |
|
Gorputzaren Materiala |
Erresistentzia handiko aluminiozko aleazioa |
|
Lubrifikazio-eskakizuna |
Luberik gabeko diseinua (lan baldintza berezietarako hautazko lubrifikazioa) |
• Leherketa-froga pneumatiko hutsaren diseinua: Ez dago osagai elektrikorik barruan, hautsez, heze eta sukoizko ingurune lehergarrietara guztiz moldagarria. Berrezartze automatikoa eta ekipoen segurtasuna bermatzen ditu aire-iturria edo energia huts egiten denean, funtzionamendu fidagarritasun oso altuarekin.
• Kontrol bikoitzeko modua Egokigarritasuna: Kontrol pneumatiko bakarra berrezarri eta presioari eusteko segurua; kontrol pneumatiko bikoitza airea mozteko posizioaren memoriarako eta epe luzerako blokeorako, efektu bakarreko zilindroen kontrol logika konbentzional guztiak estaliz.
• Eraginkortasun handiko zigilatzeko errendimendua: Doizko bobina egitura gainazaleko tratamendu prozesu bereziarekin, hasierako presio baxua, airearen estankotasun bikaina, aldaketa egonkorra eta bizitza luzea dituena.
• Instalazio malgua eta espazioa aurrezteko: angelu anitzeko instalazio arbitrarioa onartzen du. Independenteki erabil daiteke edo bilgailu baseekin integratu daiteke balbula talde modularrak osatzeko, ekipamenduak instalatzeko espazioa eraginkortasunez aurreztuz.
• Efektu bakarreko zilindroen kontrola: Ekintza teleskopikoak gauzatzen ditu, hala nola jacking, clamping eta iraultzea, zilindroa airearen sarreraren bidez hedatuz eta malgukiaren berrezartzearen bidez erretiratuz.
• Ekipoen segurtasun-blokeatzeko sistema: Aire iturriak huts egiten duenean edo ekipoak itzaltzen direnean automatikoki berrezartzen eta presioa askatzen du, traba mekanikoak saihestuz eta ekoizpenaren segurtasuna bermatuz.
• Epe luzerako presioa eusteko lan-estazioak: Kontrol pneumatiko bikoitzeko moduak zilindroaren posizio finkoa mantentzen du etengabeko aire-hornidurarik gabe, denbora luzez estutzeko eta kokatzeko prozesuetarako egokia.
SOLH 3A seriea 3/2 moduko kanpoko kontrol pneumatikoko balbula estandarra da, aire bakarreko/bikoitzeko kontrol moduekin, bobina zigilatzeko doitasunarekin eta aluminiozko aleazioko gorputzarekin. Efektu bakarreko zilindro pneumatikoen atzerakada segururako eta presio eusteko kontrol hobetsitako oinarrizko osagaia da.
