3F / 3FM Serie 3/2 Bide Oinetako Pedal Balbula | Normalean itxita efektu zuzeneko oin-balbula pneumatikoa

Marka: SOLH by Richge Technology | AirTAC 3F / 3FM oin-balbularen ordezko guztiz bateragarria

1. Produktuen ikuspegi orokorra

     SOLH 3F eta 3FM serieak dira3/2 bideko zuzeneko normalean itxita dauden pedalen balbula pneumatikoak, guztiz bateragarria eta trukagarria den jatorrizko AirTAC 3F210 eta 3FM210 modeloekin. 3F210-k aluminiozko fundizio handiko karkasa hartzen du, eta 3FM210-k, berriz, plastikozko egitura txiki arina du. Bi serieek ihes-diseinu integratua hartzen dute P/A/R aire portu logika estandarrarekin. Esku libreko etengailu pneumatikoen gailu gisa balio dute, efektu bakarreko zilindroen kontrolerako, hutsean hausteko, eskuzko jog aire zirkuitua pizteko, estanpaziorako eta horma-ontzien kontrolerako.

  1.1 Oinarrizko aire-portuaren logika eta lan-printzipioa

     • Aire Portuaren Definizioa: P (aire-sarrera), A (lan-irteera), R (iheserako ataka integratua)

     • Normalki itxita dagoen egoera (pedala askatuta): P sarrera itxita, A ataka R ihes portuarekin komunikatzen da zilindroaren hondar-presioa berehala askatzeko

     • Lan egoera (pedala sakatuta): P-A zirkuitua airea hornitzeko irekitzen da, R ihes-ataka itxita presioa mantentzeko

     • Blokeatzeko funtzioa (L atzizkia): Blokeatzeko fitxa-egituraz hornitua. Sakatu behin pedala blokeatzeko, etengabe aire hornitzeko; sakatu berriro presioa desblokeatzeko eta berrezartzeko

     • Funtzio estandarra: L ez diren modeloak berehala berrezartzeko modukoak dira, airea automatikoki mozten dute eta oinak askatu ondoren presioa askatzen dute

2. Ereduen Kodeketa Arauak eta Definizioa

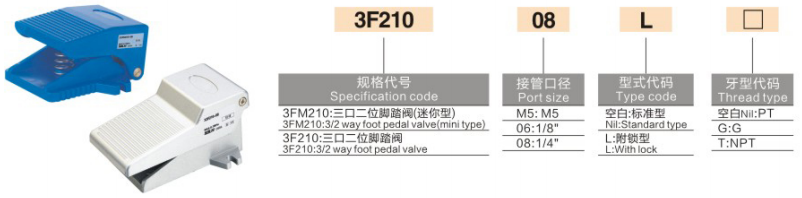

     Kodetze Logika: 3(F/FM)210 - [Atatuaren tamaina] [L blokeoa] - [Haria mota]

  2.1 Serieko Etxebizitza Definizioa

     • 3F210: Aluminiozko aleaziozko etxebizitza estandarra 3/2 bideko oin-balbula

     • 3FM210: Mini plastikozko oin-balbula arina, tamaina trinkoa espazio estua instalatzeko

  2.2 Portuaren tamainaren zehaztapena

     • M5: M5 × 0,8 hari fina (3FM mini modelorako esklusiboa, mikro pilotu aire kontrola)

     • 06: G1/8 (PT1/8) hari estandarra

     • 08: G1/4 (PT1/4) erreminta industrialetarako zehaztapen unibertsal nagusia

  2.3 Funtzioa eta haria atzizkia

     • L atzizkia: Autoblokeatzeko egiturarekin presioa luzaroan eusteko

     • Ez L: Berehalako berrezartze mota, presio automatikoa arintzeko pedala askatu ondoren

     • Hari mota: Hutsik=PT koniko haria; G=Hari paralelo estandarra britainiarra; T=NPT hari koniko amerikarra

     Ereduaren Adibidea: 3F210-08L | G1/4 ataka aluminiozko aleaziozko oin-balbula autoblokeatzeko funtzioarekin; 3FM210-M5 | M5 hari plastikozko mikro balbula txikia

  2.4 Serie osoko zehaztapenen konparazio taula

3. Oinarrizko Parametro Teknikoak

4. Hautaketa bereizketa: 3F aluminiozko seriea vs 3FM Mini plastikozko seriea

5. Bereizketa funtzionala: auto-berrezartzea vs autoblokeatzea

     • L ez den berehalako berrezartze mota: Pedalak errebote egiten du automatikoki oinak askatu ondoren, aire-hornidura moztuz eta A portutik presioa askatuz. Jogging eta kontrol tarteko eszenatokietarako ohikoena da.

     • L Atzizkia Autoblokeatzeko Mota: Sakatu behin pedala blokeatzeko, etengabe aire hornitzeko eta presioari eusteko; sakatu berriro hondar-presioa desblokeatzeko eta askatzeko. Zirkuitu pneumatikoak denbora luzez presioa mantentzeko bereziki diseinatua.

6. Ordezkapena eta aplikazio tipikoak

  6.1 Ordezkapen bateragarria

     SOLH 3F/3FM serieak guztiz ordezkatzen ditu jatorrizko AirTAC 3F210/3FM210 serieak eta etxeko Xinchang/SOLIH eredu baliokideak, eta FV320 oin-pedal balbula zaharrak zuzenean berritu eta ordeztu ditzake bateragarritasun dimentsio eta funtzional perfektuarekin.

 6.2 Aplikazioaren eszenatoki tipikoak

     • Efektu bakarreko zilindroaren oin-kontrola: Aire iturria → 3F oin-balbula → efektu bakarreko zilindroa; zilindroa automatikoki itzultzen da eta presioa askatzen du pedala askatzen denean, etengabeko funtzionamendu segurua eginez.

     • Hutsean xurgatze-ontziaren presioa arintzea: Airea hornitzeko urratsa hutsa mozteko; askatu pedala airea kanporatzeko eta kendu bentosa eusteko indarra pieza azkar askatzeko.

     • Industria Prozesatzeko Kontrola: Oinez eskuz aldatzea estanpazio-makina txikietarako, artezgailuetarako eta aparatu pneumatikoetarako finkatzeko sistemetarako, eskuak askatuz funtzionamendu eraginkorra izateko.

Esaldi bakarreko laburpena

     SOLH 3F/3FM serieko 3/2 bide normalean itxita dauden pedalen balbulek aluminiozko funtzio astuneko auto-berrezartzeko/autoblokeatzeko modeloak eta plastikozko modelo arin txikiak dituzte. IP54 hautsaren eta zipriztinduraren aurkako errendimendua, lubrifikaziorik gabeko funtzionamendua eta AirTAC guztizko bateragarritasunarekin, zilindroen kontrolerako, hutsean apurtzeko eta erreminta industrialetarako esku libreko kommutazio balbula estandarrak dira.
