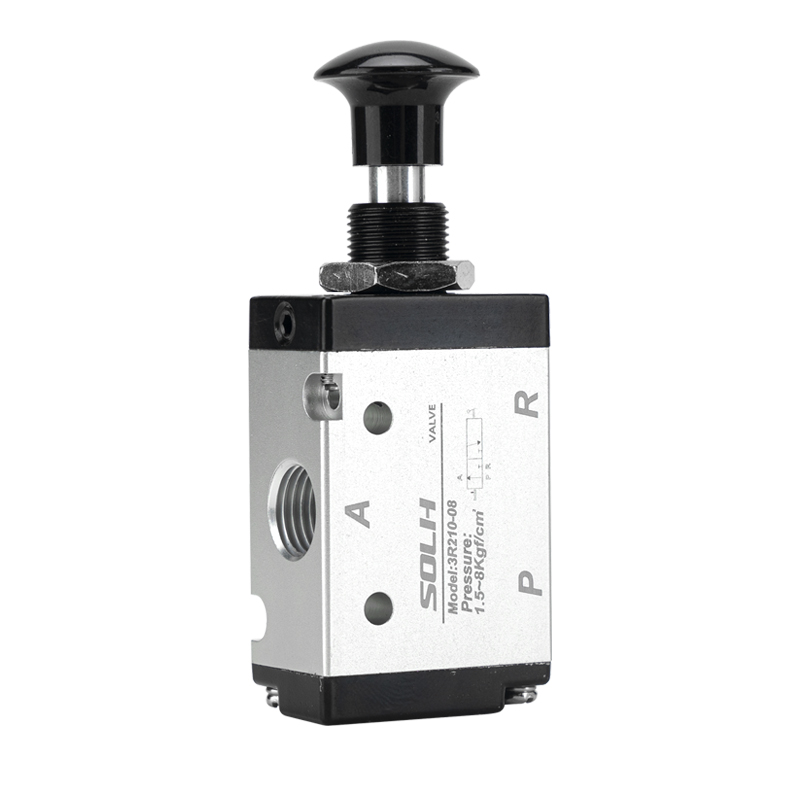

SOLH 3L seriea AirTAC estandarra da3/2 bideko eskuzko push-pull norabide-kontrol balbula normalean itxita (NC) diseinuarekin. Zirkuitu pneumatikoak zuzenean aldatzen ditu helduleku axialaren bultzada eta tiraketa ekintzaren bidez. Gidatze iturri elektriko edo pneumatikorik gabeko eskuzko osagai pneumatiko gisa, bereziki efektu bakarreko zilindroen kontrola, aire-zirkuitua pizteko, jog-eragiketa eta ekipoen segurtasun-interblokeatzeko sistemetan aplikatzen da, oso erabilia arazketan, larrialdi-geldialdietan eta leherketa-frogako lan-egoeretan.
1.1 3 Portuko Interfazearen Definizio Estandarra
• P Portua: Aire konprimituaren sarrerako ataka nagusia
• Portu bat: Laneko irteerako ataka, efektu bakarreko zilindroetara konektatuta
• R Portua: Ihes-ataka, euskarri-silengailuaren instalazioa zarata murrizteko
• Gidatzeko modua: Axial zuzen eskuzko push-pull eragiketa
• Egitura Ezaugarri: Doizko bobina motako egitura, erresistentzia handiko aluminiozko aleazioko gorputza, malgukiaren berrezartze automatikoko mekanismoa.
• Berrezarri egoera normala: Barne-malgukiak bobina estutzen du, P sarrera itxita, Lan-ataka A R ihes-atakuarekin komunikatzen da presioa arintzeko.
• Laneko Pull Estatua: Eskuz tira helduleku axiala balbula-nukleoa alderantzikatzeko, P ataka A atakarekin komunikatzen da aire hornitzeko, R ihes-ataka itxita dago zilindroaren ekintza gidatzeko.
• Askatu Berrezarri: Askatu heldulekua, balbula automatikoki berrezartzen da malgukiaren indarraren bidez, airearen sarrera mozten du eta hondar-presioa kanporatzen du.
• Oinarrizko Logika: NC estandarra normalean itxitako egitura eskuzko berrezarri funtzioarekin, funtzionamendu okerra eraginkortasunez saihestuz eta ekipoen segurtasuna bermatuz.

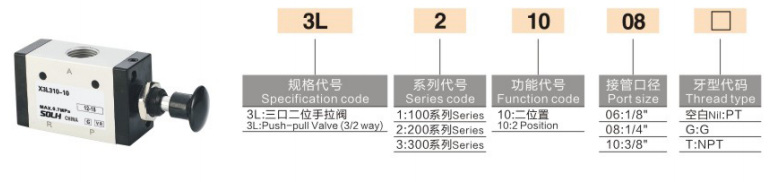

1. Kodetze Logika: 3L [Tamaina kodea] 10 - [Atatuaren tamaina] [Haria mota]
|
Kode Segmentua |
Definizio xehatua |
|
3L |
3/2 bide eskuzko eskuzko tira balbula seriea |
|
Tamaina kodea |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Kode finkoa 3/2 bideko udaberriaren berrezarri egiturarako |
|
Portuaren tamaina |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Hari mota |
Hutsik=PT hari estandarra; T=NPT haria; G=G haria |
2. Eredu komun nagusiak
• 3L110-06: G1/8 ataka, tamaina txikiko eskuko balbula mikro pneumatikoetarako
• 3L210-08: G1/4 ataka, modelo unibertsalena, ezin hobeto uztartuta efektu bakarreko zilindro estandarrekin
• 3L310-10: G3/8 ataka, fluxu handiko diseinua bultzada handiko zilindro ekipoetarako
• 3L410-15: G1/2 zulo handiko ataka, emari handiko zirkuitu pneumatikoetarako egokia
|
Parametro Elementua |
Zehaztapena |
|
Lan ertaina |
Iragazitako aire konprimitua (iragazpenaren zehaztasuna ≥40μm) |
|
Laneko presioaren barrutia |
0.15～0,8 MPa |
|
Froga Presioa |
1,2 MPa |
|
Laneko tenperatura-tartea |
-20℃～+70℃ |
|
3L110-06 Emaria-parametroa |
Eremu eraginkorra 10,2 mm², Cv=0,6 |
|
3L210-08 Fluxu-parametroa |
Eremu eraginkorra 17,0 mm², Cv=1,0 |
|
3L310-10 Fluxu-parametroa |
Eremu eraginkorra 28,0 mm², Cv=1,65 |
|
Lubrifikazio-eskakizuna |
Luberik gabeko diseinua (aukerako lubrifikazioa baldintza berezietarako) |
|
Instalazio-metodoa |
Panelen muntaketa / oinarriaren muntaketa, posizio anitzeko instalazio finkoa |
|
Gorputzaren Materiala |
Erresistentzia handiko aluminiozko aleazioa |
• Eskuzko Eztandaren aurkako Segurtasun Diseinu hutsa: Ez dago osagai elektrikorik eta aire kontrolatzeko iturririk, zero txinparta arriskurik. Larrialdi-geldialdietarako, ekipoen arazketarako eta leherketarik gabeko hauts-inguruneetarako egokia da segurtasun operatibo oso altuarekin.
• Lan-aurrezpena Push-Pull Eragiketa Axiala: Helduleku lineal zuzeneko ekintza, feedback argiarekin eta alderantzizko biratsuarekin, eskuaren sentsazio egonkorra eta ez da erraza trabatzea.
• Spring automatikoa berrezarri eta NC segurtasuna: normalean itxitako egoera lehenetsia, automatikoki berrezarri eta aire hornidura mozten du heldulekua askatu ondoren, funtzionamendu okerrak eragindako etengabeko ekintza eraginkortasunez saihestuz.
• Egitura trinkoa eta iraunkorra: Aluminiozko aleaziozko gorputz integratua marruskadura baxuko bobinaren diseinuarekin, zigilazio fidagarria, higadura erresistentzia eta bizitza luzea.
• Ekintza bakarreko zilindroen parekatzea profesionala: 3/2 bideko aire-zirkuitu logika dedikatua, ezin hobeto egokitua malguki-itzulera efektu bakarreko zilindroetara, hala nola, estutzeko eta kanporatzeko mekanismoak.
• Bateragarritasun eta trukagarritasun handia: Instalazio-tamaina koherentea 3A serieko kontrol pneumatikoko balbulekin, eskuzko/pneumatikoko kontrol moduen ordezkapen zuzena eta aldatzea onartzen duena.
• Efektu bakarreko zilindroen eskuzko kontrola estutzeko, kanporatzeko eta malgukiaren itzulera-mugimendu-sistemetarako
• Zirkuitu pneumatikoa pizteko eta itzaltzeko kontrola, ekipoen jog arazketa eta mantentze-segurtasun etengailua
• Eskuzko kontrol pneumatikoa leherketen aurkako guneetarako, potentziarik gabeko eta hautsez betetako industria-inguruneetarako
• Sistema logiko pneumatikoak 3A balbula pneumatikoekin bat datoz eskuzko/pneumatikoen kontrol konposatuetarako
SOLH 3L seriea 3/2 bideko NC normalean itxitako eskuzko push-pull balbula klasiko bat da, malgukiaren berrezartze automatikoa duena. Eskuzko kontrol-osagai estandar trinko, seguru eta iraunkorra da, efektu bakarreko zilindro pneumatikoko sistemetarako bereziki diseinatua.
