3V serie 3/2 bide pneumatikoen balbula solenoide | Zuzeneko eta pilotuaren kontrol-balbula NC/NO

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta egitura-interfazea

     SOLH 3V seriea estandarra da3/2 bide elektrikoki kontrolatutako norabide-balbula solenoide urtean eskuragarrizuzeneko antzezpena etapilotu-eragilea egiturak. Efektu bakarreko zilindroen kontrolerako, zirkuitu pneumatikoen aldatzeko eta hutseko sistemaren erregulaziorako bereziki diseinatua, oinarrizko bi konfigurazio eskaintzen ditu: Normalki Itxita (NC) eta Normalki Irekia (NO). Aluminiozko aleaziozko gorputz iraunkorra, egitura trinkoa, erantzun azkarra eta aukerako zero-presioko abiaraztearekin, miniaturazko automatizazio pneumatikoko sistemetarako kontrol unibertsal estandar gisa balio du.

  1.1 3/2 Bideko Portuaren Definizio Estandarra

     • P Portua: Aire sarrera nagusia

     • Portu bat: Lanerako ataka, efektu bakarreko zilindro pneumatikoei edo hutseko toberei konektatuta

     • R Portua: Airearen ihes-ataka, instalatu muflagailua zarata murrizteko

  1.2 Drive eta Egitura Sailkapena

     • Gidatzeko modua: Ekintza zuzeneko elektromagnetikoa / pilotu bidezko aukerakoa

     • Serie Mota: Zuzeneko ekintza (3V1/3V2); Pilotu bidez (3V100/3V200/3V300)

     • Gorputzaren Materiala: Erresistentzia handiko aluminiozko aleazioa, arina eta iraunkorra

2. 3/2 Bideko balbularen funtzionamendu-printzipioa

     3V serieak bobina bakarreko kontrol diseinua hartzen du, NC eta NO motatan banatuta, lan-logika guztiz independentearekin, oso erabilia berrezarri automatikoko zilindroa eta hutseko zirkuituaren kontrolerako.

  2.1 Normalean itxita (NC) - Mota ohikoena

  Eredu aplikagarriak: 3V110, 3V210, 3V310

     • Itzaliaren berrezarri egoera: Spring berrezarri P sarrerako ataka zigilatzen du; A portua R portuarekin komunikatzen da iheserako, irteerako presiorik gabe.

     • Piztearen funtzionamendu egoera: Indar elektromagnetikoak balbula-nukleoari tira egiten dio aldatzeko; P sarrerak A aire hornitzeko laneko portuarekin konektatzen du; R ihes-ataka guztiz itxita dago.

  2.2 Normalean irekia (EZ) mota

  Eredu aplikagarriak: 3V120, 3V220, 3V320

     • Itzaliaren berrezarri egoera: P sarrerak A airearen etengabeko hornikuntzarako laneko portuarekin komunikatzen du; R ihes-ataka itxita dago.

     • Piztearen funtzionamendu egoera: P sarrerako ataka itxita dago; Laneko ataka bat R atakarekin komunikatzen da presioa arintzeko eta ihes egiteko.

3. Serieen Sailkapena eta Zehaztapen Parametroak

  3.1 Zuzeneko Ekintza Seriea (3V1 / 3V2) - Zero Presioa martxan jartzea

  Oinarrizko Abantaila: 0MPa zero-presioko abiarazpena onartzen du, erantzun-abiadura ultra-bizkorra (＜0,05 s), errendimendu egonkorra presio baxuko eta hutseko lan baldintzetarako.

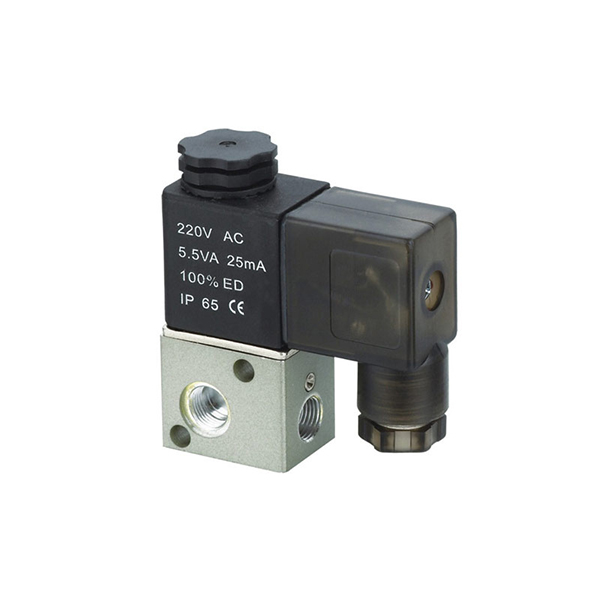

  • 3V1 Mikro Seriea

￮ Portuaren tamaina: M5, G1/8 (06)

￮ Emaria Eremua: 10,2 mm² (CV=0,6)

￮ Eredu tipikoa: 3V1-06, 3V1-M5

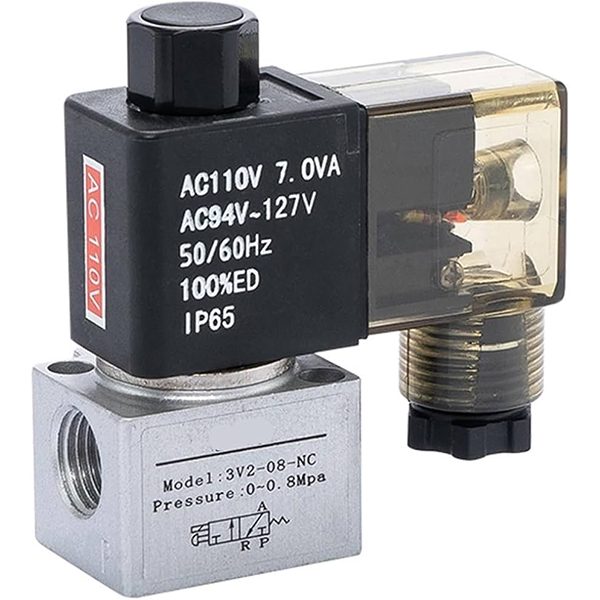

  • 3V2 Mini seriea

￮ Portuaren tamaina: G1/8 (06), G1/4 (08)

￮ Emari-eremua: 17,0 mm² (CV=1,0)

  3.2 Pilotu bidezko seriea (3V100 / 3V200 / 3V300) - Emari handia

  Oinarrizko Abantaila: Fluxu-ahalmen handia eta potentzia-kontsumo txikia; abiarazteko gutxieneko presioa eskatzen du kommutazio egonkorra lortzeko, presio estandarreko zirkuitu pneumatikoetarako egokia.

  • 3V100 seriea: Portu tamaina M5, G1/8 (06)

  • 3V200 serie unibertsala

￮ Portuaren tamaina: G1/4 (08)

￮ Emari-eremua: 17,0 mm² (CV=1,0)

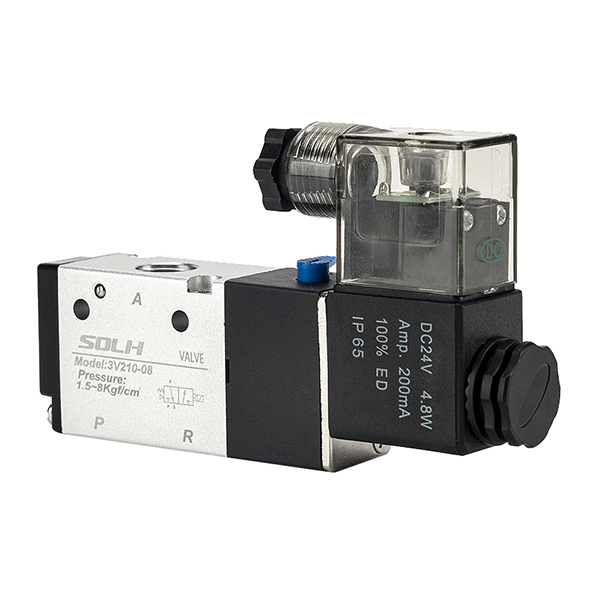

￮ Eredu tipikoa: 3V210-08

  • 3V300 Emari Handiko Seriea

￮ Portuaren tamaina: G3/8 (10)

￮ Emaria Eremua: 28,0 mm² (CV=1,65)

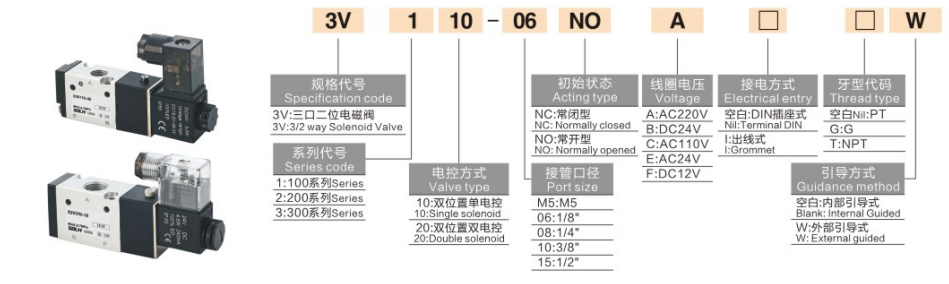

4. Osatu Ereduen Kodeketa Arauak eta Agindu Adibideak

  1. Kodetze Logika: 3V [Serie kodea] [Funtzio kodea] - [Portuaren tamaina] [Tentsio kodea] [Kableatu kodea]

 2. Agindu estandarraren adibideak

     • 3V210-08-B: 3/2 bide, NC mota, G1/4 ataka, DC24V, DIN entxufearen konexioa

     • 3V1-06-A: 3/2 bide, NC mota, G1/8 ataka, AC220V

5. Oinarrizko Parametro Teknikoak

6. Oinarrizko produktuaren abantailak

     • 3/2 Bideko Diseinu Dedikatua: Efektu bakarreko malguki-itzulirako zilindroekin ezin hobeto konbinatzen da, exekuzio pneumatikoetarako esklusiboki estutzeko, jack egiteko eta berrezartzeko.

     • Lan egiteko modu bikoitzak: Normalki Itxi (itzaltzeko berrezarri) eta Normalki Ireki (itzaltzeko funtzionamendua) motak hainbat prozesu logikara egokitzeko.

     • Dual Drive aukerak: Ekintza zuzeneko motak hutsean/presio baxuko agertokietarako zero-presioko abiarazpena onartzen du; pilotu-motak fluxu handia eta potentzia baxuko funtzionamendu egonkorra lortzen du.

     • Trinkoa eta Iraunkorra: Mini egitura integratua, zigilatzeko errendimendu bikaina, bizitza luzea eta lubrifikaziorik gabeko diseinua.

     • Konfigurazio Elektriko Malgua: Tentsio anitzeko zehaztapenek (AC220V/110V/24V, DC24V/12V) eta kableatu bikoitzeko moduek bat etortzeko eskakizun globalak betetzen dituzte.

     • Bateragarritasun handia: 3A kontrol pneumatikoen balbula eta 3L eskuko tira-balbulen instalazio-tamaina bera, zuzeneko ordezkapena eta berritzea onartzen dutenak.

7. Aplikazioaren eszenatoki tipikoak

     • Efektu bakarreko zilindroen kontrol automatikoa (blokeatzea, jacking, malgukia berrezartzeko mekanismoa)

     • Huts-sorgailua eta hutsean xurgatzeko pita sistema aldatzea (efektu zuzeneko motak presio negatiboa kontrolatzen du)

     • Zirkuitu pneumatikoa pizteko eta itzaltzeko kontrola, ekipoen segurtasun-blokeoa, eragingailu txikiaren jog-eragiketa

     • Sistema pneumatiko estandarretan 3A aire kontrolatutako balbulen eta 3L eskuz funtzionatzen duten balbulen ordezkapen zuzena

Esaldi bakarreko laburpena

     SOLH 3V seriea 3/2 bide elektromagnetikoko norabide-balbula estandarra da, NC/NO modu bikoitzak eta zuzeneko/pilotu biko gidaritza-egiturak dituena, efektu bakarreko zilindroen unitatean eta hutseko zirkuituaren kontrolean profesionalki aplikatuta, miniaturazko automatizazio pneumatikoko sistemetarako oinarrizko kontrol-osagai gisa balio duena.
