4H Series 5/2 & 5/3 Way Eskuzko Palankako Balbula | Eskuz funtzionatzen duen kontrol-balbula

Marka: SOLH by Richge Technology | 5/2 5/3 bide eskuko palanka balbula pneumatikoa eskuzko arazketarako eta segurtasun geldialdirako

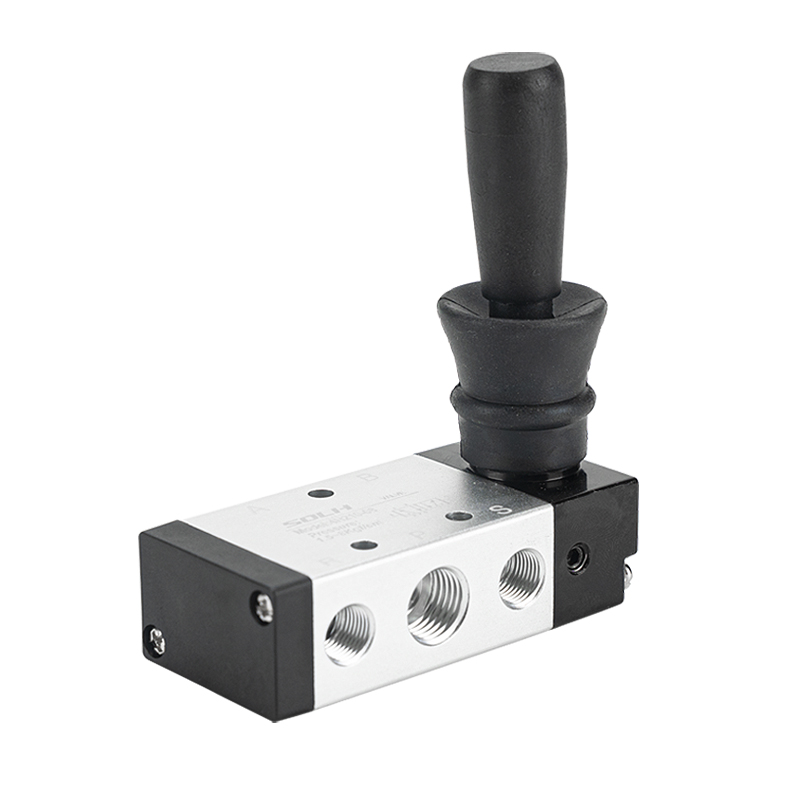

1. Produktuen ikuspegi orokorra eta oinarrizko egitura

     SOLH 4H seriea AirTAC estandarra da5/2 bide eta 5/3 bide eskuzko palanka norabideko kontrol balbula, eskuz funtzionatzen duen bobina balbula bezala ere ezaguna. Zirkuitu pneumatikoak eskuz eskuzko funtzionamendu hutsez aldatzen ditu kontrol-seinale elektriko edo pneumatikorik gabe. Ekipoen eskuzko arazketarako, larrialdietarako segurtasun-geldialdirako eta zilindro-jog-kontrolerako oso erabilia, doitasuneko bobina-egitura eta aluminiozko aleaziozko gorputz iraunkorra ditu, malgukia berrezartzeko eta altzairuzko bola blokeatzeko kokapen modu bikoitzarekin. 4V-ko solenoide-balbulekin eta 4A-ko balbula pneumatikoekin guztiz trukagarria da, sistema pneumatiko estandarrentzako eskuzko kontrol-osagai unibertsala da.

  1.1 5 Portuko Interfazearen Definizio Estandarra

     • P Portua: Aire konprimituaren sarrerako ataka nagusia

     • A/B Laneko Portuak: Irteera bikoitzeko ataka efektu bikoitzeko zilindroak konektatzeko luzapen eta atzerapen trazuak kontrolatzeko

     • R/S Ihes Portuak: Presioa arintzeko ihes-atatuak, zarata murrizteko silenciador-instalazio estandarrekin bateragarriak

     • Gidatzeko modua: Eskuzko palanka zuzeneko txandakako funtzionamendua

     • Egitura Ezaugarri: Doitasun handiko bobina mota, erresistentzia handiko aluminiozko aleazio gorputza, malgukia berrezarri / altzairuzko bola kokapen egitura funtzionamendu egonkorra izateko

2. 5/2 bide eskuzko palanka balbula (bi posizio)

  2.1 Udaberriko eskuzko berrezartze mota (4H210/310/410)

     • Lan-printzipioa: Aktibatu palanka aire-zirkuitua alderantzikatzeko; palanka automatikoki berrezartzen da malgukiaren indarraz eskuak askatu ondoren.

     • Oinarrizko Ezaugarriak: Berehalako berrezarri eskuz askatuz, funtzionamendu okerren aurkako errendimendu bikaina eta segurtasun operatibo handia.

     • Eredu tipikoa: 4H210-08 (G1/4 ataka, 5/2 bideko malgukia berrezarri eskuzko balbula)

  2.2 Eskuzko blokeo mota (4H210L/310L)

     • Lan-printzipioa: Palanka autoblokeatzeko egituraz hornitua. Balbulak alderantzizko posizioa mantentzen du txandakatu ondoren eta eskuz berrezarri behar du itzultzeko.

     • Oinarrizko Ezaugarriak: Posizionamendu egonkorra eta epe luzerako posizioa mantentzea, ustekabeko ukipena eta funtzionamendu okerrak eraginkortasunez saihestuz, denbora luzeko lan baldintzetarako egokia.

     • Eredu tipikoa: 4H210L-08 (G1/4 ataka, 5/2 bideko eskuzko balbula blokeatzeko)

3. 5/3 bide eskuzko palanka balbula (hiru posizio)

  4H230/330/430 serieko 5/3 bideko eskuzko balbulek altzairuzko bola egonkor bikoitzeko diseinua hartzen dute, erdiko posizioko hiru funtzio profesionalekin kontrol pneumatikoen eskakizun aurreratuak betetzeko.

     • Zentro itxia (C mota): Erdiko posizioan guztiz itxita. Zilindroaren blokeoa, presio eustea eta erorketaren aurkako babesa egiten ditu esekitako geltokietan eta bertikalean.Eredu tipikoa: 4H230C-08

     • Ihes-zentroa (E mota): A/B lan-atalak erdiko posizioan dauden ihes-atakuekin komunikatzen dira. Sistemak presioa guztiz askatzen du, zilindroak flotatzeko, eskuzko ekipoen arazketa eta segurtasun-babesa ahalbidetuz.Eredu tipikoa: 4H230E-08

     • Presio-zentroa (P mota): P aire-sarrera erdiko posizioan dagoen A/B atakekin komunikatzen da, efektu bikoitzeko zilindroa efektu bakarreko irteera bihurtuz, estutze sinkronikorako eta indar oreka kontrolatzeko.Eredu tipikoa: 4H230P-08

4. Eredu estandarrak kodetzeko arauak eta eredu arruntak

 1. Kodetze Logika: 4H [Tamaina kodea] [Funtzio kodea] - [Portuaren tamaina]

  2. Eredu komun nagusiak

     • 4H210-08: 5/2 bideko malgukia berrezartzea, G1/4 ataka eskuzko balbula unibertsala

     • 4H210L-08: 5/2 bide autoblokeagarria epe luzerako posizioa eusteko mota

     • 4H230C-08: 5/3 bideko erdigune itxia, zilindroaren presioa eusteko eta blokeatzeko eredua

     • 4H310-10: 5/2 bideko malgukia berrezarri, G3/8 fluxu handiko eskuzko kontrol balbula

5. Nukleo Unibertsalaren Parametro Teknikoak

6. Oinarrizko produktuaren abantailak

     • Eskuzko Leherketa-Frogaren Segurtasun Errendimendua: Ez da osagai elektrikorik eta elikatze-iturririk behar, zero txinparta-arriskua. Ekipoen arazketarako, larrialdi-geldialdirako funtzionamendurako eta eskuzko kontrolerako ezin hobea da ingurune sukoi, lehergarri eta hautstsuetan.

     • Posizionamendu bikoitzeko moduak eszenatoki osoetarako: Udaberriko berrezartze mota berehalako segurtasuna berrezartzeko eta okerren aurkako funtzionamendurako; blokeo-mota epe luzerako posizio egonkorrari eusteko, denbora laburreko korrika eta denbora luzeko lan-baldintzak estaltzen dituena.

     • Hiru posizioko Erdi Funtzio polifazetikoak: C/E/P erdiko hiru moduz hornituta zilindroaren blokeoa eta presio eusteaz jabetzeko, sistemaren segurtasun-presioaren erliebea eta finkatzeko oreka-kontrol sinkronikoa.

     • Instalazio malgua eta unibertsala: Panelen muntaketa eta oinarriaren muntaketa onartzen ditu angelu anitzeko instalazio finkoarekin. Erabat unibertsala eta trukagarria 4V-ko kontrol-balbul elektrikoekin eta 4A-ko kontrol-balbul pneumatikoekin instalazio-dimentsioetan.

     • Eragiketa egonkorra eta iraunkorra: Zehaztasun-bobina bat etortzeak eta altzairuzko bola kokatzearen egiturak eskuaren sentsazio argia, alderantzikatzeko kurruskaria, marruskadura baxua eta bizitza luzea bermatzen ditu.

7. Aplikazioaren eszenatoki tipikoak

     • Efektu bikoitzeko zilindroen eskuzko arazketa, jog-eragiketa eta mantentze-segurtasunaren kontrola

     • Segurtasun-ateen interblokeoa eta larrialdi-gelditzeko zirkuitu pneumatikoak, leherketa-froga guneetarako eskuzko kontrola

     • Elektrizitaterik gabeko ekipoetarako eta produkzio-lerro automatizatuetarako eskuzko alderantzizko kontrola

     • 4V-ko balbula elektromagnetikoak eta 4A-ko balbula pneumatikoak tokian bertan ordezkatzea eta araztea, kontrol-modu elektriko/pneumatiko/eskuzko aldakuntza malguetarako.

Esaldi bakarreko laburpena

     SOLH 4H seriea 5/2 eta 5/3 moduko eskuzko balbula unibertsala da, berrezarri/blokeatzeko kokapen bikoitza eta C/E/P erdiko hiru funtzio dituena. Eskuzko segurtasun funtzionamendu hutsa eta 4V/4A trukagarritasun osoa dituena, eskuz funtzionatzen duen balbula estandarra da sistema pneumatikoen eskuzko arazketarako eta segurtasun larrialdietarako geldialdirako kontrolerako.
