4M serie NAMUR 5/2 bideko balbula solenoide estandarra | Eragingailuak muntatutako plaka motako balbula

Marka: SOLH by Richge Technology

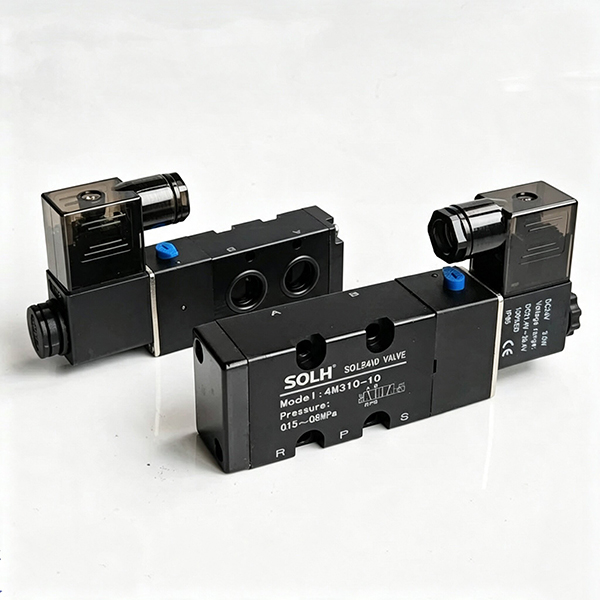

1. Produktuen ikuspegi orokorra

     SOLH 4M seriea profesionala daNAMUR estandarra 5/2 bide plaka motako solenoide balbula Eragingailu pneumatikoen kontrol automatikorako bereziki diseinatua. Zorrotz betetzen ditu nazioarteko NAMUR alboko muntaketa estandarrak balbula hondoan muntatzeko zulo estandarrak dituztenak. Balbula zuzenean laminatu eta instalatu daiteke bola-balbula pneumatikoen eta tximeleta-balbularen eragingailuen alboan, tarteko egokitzaileen aire-hodirik gabe. Balbula automatikoko kontrol-zirkuituetarako esklusiboki erabiltzen da, guztiz bat dator Airtac 4M serieko estandarrekin eta egituraz desberdina da ohiko 4V hodi motako solenoide balbulekin.

  1.1 Oinarrizko produktuaren zehaztapenak

     • Funtzio modua: 5/2 bide (5 ataka 2 posizio)

     • Drive Egitura: Barneko bobina pilotu mota, lubrifikaziorik gabeko funtzionamendua

     • Muntatze estandarra: NAMUR alboko muntaketa estandarra (oinarria P/A/B/R1/R2 aire-zirkuituekin integratuta)

     • Eredu nagusiak: 4M210-08, 4M210-06, 4M110-06

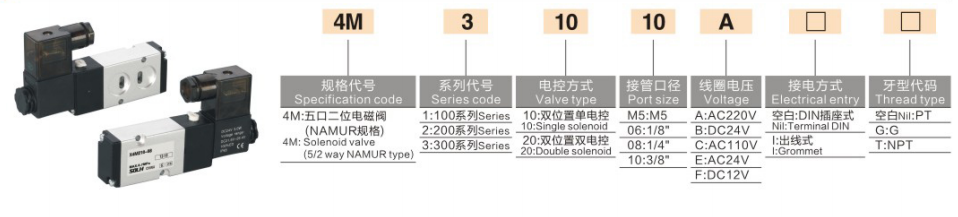

2. Ereduen kodeketa-arauak eta serieen zerrenda osoa

 1. Kodetze Logika: 4M [Tamaina kodea] [Kontrol kodea] [Funtzio kodea] - [Porta-haria]

  2. Ereduaren Adibidea

     4M210-08: 200 tamaina, kontrol elektriko bakarra malguki berrezartzearekin, PT1/4 kanpoko haria portua

 3. Serie osoko eredu nagusien zehaztapenen zerrenda

3. Oinarrizko Parametro Teknikoak

4. NAMUR Muntatzeko Core Abantailak eta Funtsezko Hautaketa Puntuak

     • NAMUR Base Air Port integratua: Balbularen behealdea A/B aire-atakuekin txertatuta dago. Eragingailuarekin egokitu ondoren, eratugailuaren airearen sarrerako bi zuloekin automatikoki lotzen da. Ez da kanpoko aire-hodirik behar A/B ataketarako; P aire-sarrerak eta R1/R2 ihes-atakeek soilik kanpoko aire-iturriaren konexioa behar dute, hodien egitura sinplifikatuz eta isurketa-puntuak murriztuz.

     • Eskuzko Proba Push Rod integratua: Balbula alboan eskuzko arazketa-botoi batekin hornitua, itzali ondoren eskuzko balbula irekitzeko eta ixteko proba onartzen duena, lekuan instalatzeko, arazketarako eta ekipoen mantentze-lanetarako erosoa.

     • Kontrol bikoitzeko moduaren ezaugarriak: 4M × 20 kontrol elektriko bikoitzeko modeloek itzaltzeko autoblokeatze-memoria egitura hartzen dute uneko balbularen posizioa mantentzeko; 4M × 10 kontrol elektriko bakarreko modeloak automatikoki berrezartzen dira udaberriaren indarraz itzali ondoren, segurtasun berrezarpena eta kokapen-eskaerak betez hurrenez hurren.

     • Kolektoreen muntaketa bateragarria: 4V seriearen oinarri-zehaztapen bera partekatzen du (4M100M/200M/300M manifold oinarri). Balbula anitzeko aire-hornidura zentralizatua onartzen du kolektorearen instalazioaren bidez eta eragigailu bakarrean ere zuzenean munta daiteke funtzionamendu independentea izateko.

5. 4M NAMUR Balbula vs 4V Ohiko Hodi Balbula | Akatsen aurkako aukeraketa gida

6. Lotura-aplikazio tipikoak

     • Balbula Kontrol Automatikoko Sistema: 4M210-08 DA/SR eragingailu pneumatikoarekin + bola/tximeleta balbularekin bat datorrena, petrokimiko, ura tratatzeko eta hodietako fluidoen aldatzeko ekipoetan oso erabilia.

     • Balbula Uharteko Sistema Integratua: Hartu 4M200M multi-link manifold oinarria aire-hornidura zentralizatua eta 4M serieko solenoide-balbula anitz instalatzeko hodi automatizatuen multzoetarako.

     • Pipeline Hodien parekatzea: Konektatu kanpoko hari-atatuak KQ2 konektatu azkarreko ar-harri zuzeneko osagarriekin aire-iturri nagusiko kanalizazioarekin azkar akoplatzeko, konexio egonkor eta ihesik gabeko konexioa lortzeko.

Esaldi bakarreko laburpena

     SOLH 4M seriea NAMUR plaka estandar motako 5/2 bideko solenoide balbula bat da, eragingailu pneumatikoetarako, hodirik gabeko zuzeneko muntaketa, lubrifikaziorik gabeko funtzionamendua eta IP65 babesa dituena, bola balbula pneumatikoak eta tximeleta balbula automatikoki aldatzeko euskarri-osagai ezin hobea da.
