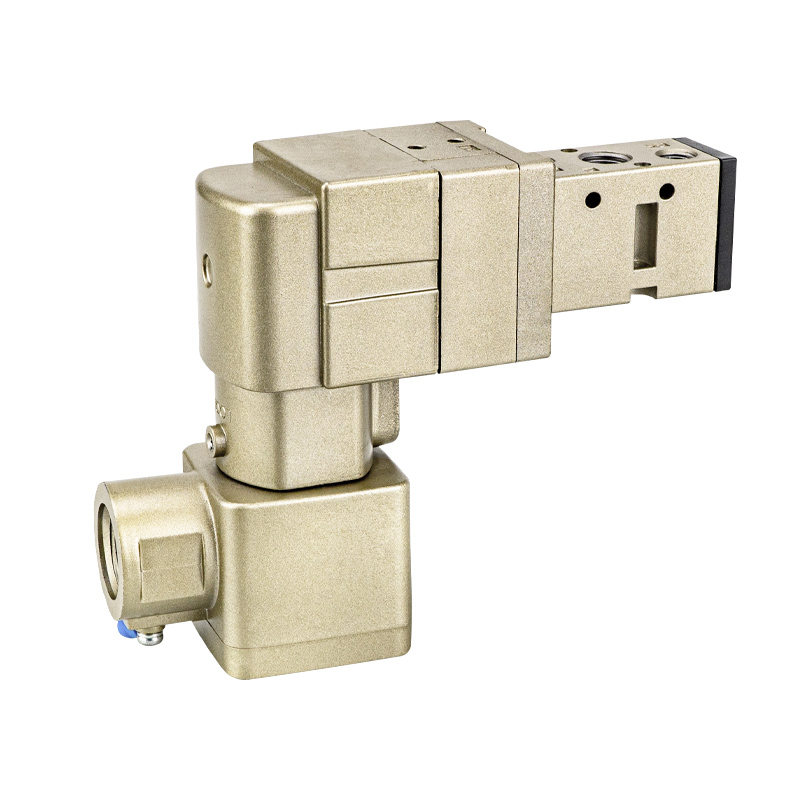

50-VFE / 50-VPE serie pilotu-leherketa-frogako balbula solenoideak

Marka:SOLH Richge Technology-ren eskutik

 I. Produktuaren ikuspegi orokorra

     SOLH 50 serie pilotu-lehergailuen aurkako leherketa-balbula solenoideen produktu-lerroa da, oinarrizko bi modelotan banatuta:

     --50-VFE: 5/2 bideko suaren aurkako solenoide balbula

     --50-VPE: 3/2 bideko suaren aurkako elektrobalbula

     Serie osoa Ex d Ⅱ BT4 suaren aurkako ziurtagiriarekin, Txinako Ex-CCC derrigorrezko leherketen aurkako ziurtagiriarekin eta TIIS leherketa-frogako nazioarteko onespena du, IPX6 iragazgaitza eta hautsaren aurkako kalifikazioarekin. Egokia da Zone 1 eta Zone 2 gas sukoi eta lehergarrietarako inguruneetarako, estaldura, litiozko bateria, produktu kimikoak, tinta, hauts-ontziak eta petrolioa eta gasa laguntzeko ekipoak barne.

     Bobina guztiek 3,5 W-ko potentzia-kontsumo uniformea ​​partekatzen dute, lubrifikaziorik gabeko diseinua eta bi instalazio-forma onartzen dituzte: banakako haridun muntaketa eta estazio anitzeko balbula-irla.

Bi ereduen arteko oinarrizko bereizketa

     --50-VFE: Efektu bikoitzeko zilindroen norabide biko eragiteko

     --50-VPE: hutseko presio negatiboarekin eta efektu bakarreko zilindro zirkuituekin bateragarria

     Leherketen aurkako karkasa eta bobinak guztiz trukagarriak dira bi modeloen artean, eta balbulen aire-pasabideak eta manifold-oinarriak guztiz trukaezinak dira.

2. Eztandaren aurkako zehaztapen estandar unibertsalak (bi ereduetarako aplikagarriak)

2.1: Leherketaren Segurtasun Parametroak

     --Leherketa marka: Ex d Ⅱ BT4 Gb (T4 gainazaleko tenperatura maximoa: 135 ℃); aukerako tenperatura baxuko T5 / T6 bertsioak

     --Babes Klasea: IPX6, ur zorrotadaren aurkako erresistentea, egonkorra tailerreko ingurune heze eta hautsetan

     --Ziurtagiriak: Txinako derrigorrezko Ex-CCC, Japoniako TIIS, IEC nazioarteko leherketa-froga estandarra, RoHS ingurumen-betetzea

     --Eremu arriskutsuak: Gas leherketak 1. zona, 2. zona; etilenoa, propilenoa, pintura-disolbatzailea eta hauts erregaiaren lan-inguruneekin bateragarria

     --Kableatu-aukerak: T motako metalezko suaren aurkako kable-guruina, L motako suaren aurkako entxufearen kableatuaren kutxak txinparta elektrikoen ihesak saihesteko

     --Bobina-tentsioak: DC24V / DC12V, AC220V / AC110V; 3.5W bobinaren potentzia konstantea, bero baxua sortzea leherketa segurtasunerako

2.2 Parametro mekaniko orokorrak

     --Lan ertaina: aire konprimitua lehor garbia, gas geldoa; hutsean funtzionamendua 50-VPErako bakarrik dago eskuragarri

     --Lubrifikazioa: lubrifikaziorik gabekoa, AFC oliorik gabeko aire konbinazio unitatearekin bat datorrena; AC/BC olio-lainoaren unitate hirukoitzak debekatuta daude hutseko zirkuituetarako

     --Eskuz gainditzea: Push motako eskuzko pina, blokeagarria / blokeagarria ez dena aukerakoa da itzali egoeran zirkuitu probak egiteko

     --Instalazioa: Balbula edozein angelutan munta daiteke grabitatearen mugarik gabe

     --Aldaketa-maiztasun maximoa: 1Hz zikloa; Erantzun-denbora ≤45ms (0.5MPa aire-hornidura estandarraren azpian probatua)

     --Funtzionamendu Tenperatura: T4 bertsioa: -10 ℃ ~ + 50 ℃; T6 tenperatura baxuko bertsioa: -10 ℃ ~ + 40 ℃ (ez da barneko izotz onartzen)

3.  50-VFE serieko 5 ataka leherketa-erresistentearen balbula solenoidea (50-VFE3000 / 5000 seriea)

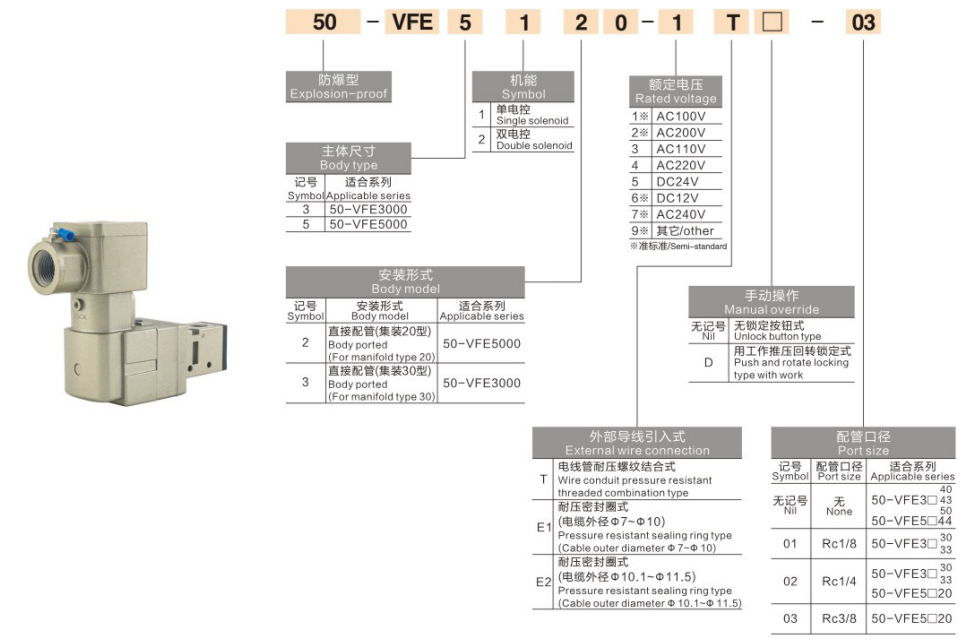

3.1 Eredu-kodearen definizioa (adibidea: 50-VFE51201T)

     --50: Suaren aurkako seriearen kodea

     --VFE: 5/2 bideko zigilu elastikoko bobina pilotu balbula

     --5: 5000 fluxu handiko zehaztapena

     --1: Solenoide bakarreko malgukiaren itzulera

     --2: Haridun muntaketa zuzena

     --0: konfigurazio estandarra

     --1: G1/4 ataka haria

     --T: Metalezko suaren aurkako kable-gurutza

Ereduaren Azpi-zehaztapenak

     --50-VFE3000:Emari txikiko trinkoa, 18 mm²-ko azalera eraginkorra, Cv=1.0, G1/8 ataka

     --50-VFE5000:Emari estandarra nagusia, 45 mm²-ko eremu eraginkorra, Cv=2.5, G1/4 korronte nagusiko ataka

3.2 Egitura eta Aire Zirkuitu Logika (5/2 Bide)

    --Portuaren definizioa:P hornidura sarrera, A irteera, B irteera, R1/R2 bi ihes-ataka independente; balbula nagusia + balbula pilotua ihes zentralizatua, ez dago pilotu-hodirik bereizirik behar kableatuaren diseinua errazteko

     --Bobinaren egitura:Bobina pilotu zigilu elastikoa; bobina gidatzeko gutxienez 0.15MPa presio diferentziala behar da, ezin da hutsean presio negatiboan aldatu

Modu Funtzionalak

    --Abestule solenoidea (1 atzizkia):Energizatuta → P→A, B→R2; itzali malgukia berrezartzea → P→B, A→R1, norabide bakarreko zilindroa berrezartzea

    --Solenoide bikoitza (2 atzizkia):Latching memoria funtzioa, balbularen posizioa mantentzen du elektrizitatea moztu ondoren, aproposa denbora luzez presioa eusteko

3.3 Instalazio-osagarriak bat etortzea

     --Haridun muntaketa:Zuzeneko G1/8, G1/4 harizko konexioa, KQ2 push-in fitsekin eta PU/PA tutu pneumatikoekin bateragarria

     --Kolektiboa balbula uhartea:5 atakako manifold-oinarri dedikatua 50-VV5FE3 (3000 serierako) / 50-VV5FE5 (5000 serierako), aire-hornidura zentralizatuko 10 geltoki onartzen ditu; Aire-kanalak VFE balbuletara bakarrik egokitzen dira, debekatuta dago VPE 3 atakako balbulekin nahastea.

3.4 Aplikazio tipikoak (Efektu bikoitzeko zilindroen zirkuituetarako soilik)

     --Efektu bikoitzeko transferentzia, tapoia, estanpazio zilindroak leherketa-frogako ekoizpen-lerroetan

     --NAMUR bola-balbula pneumatikoa / tximeleta-balbula aktuorea kanalizazio kimikoetarako aldatzeko kontrola

     --Balbulen uharte zentralizatua estaldura eta litiozko baterien hauts tailerretarako

     --Leherketen aurkako sistema pneumatiko guztiak norabide biko zilindroa behar duten mugimendua luzatzeko eta atzera egiteko

3.5 Muga-oharra

     Hutseko zirkuituak erabat debekatuta daude. Presio negatiboan presio-diferentzia nahikorik gabe, bobina ezin da mugitu, eta, ondorioz, bentosa galtzea eta zilindroa matxura dakar. 0.2 ~ 0.9MPa aire-hornidura positibo estandarrekin soilik bateragarria.

4. 50-VPE serieko 3 ataka leherketa-frogako balbula solenoidea (50-VPE500 / 700 seriea)

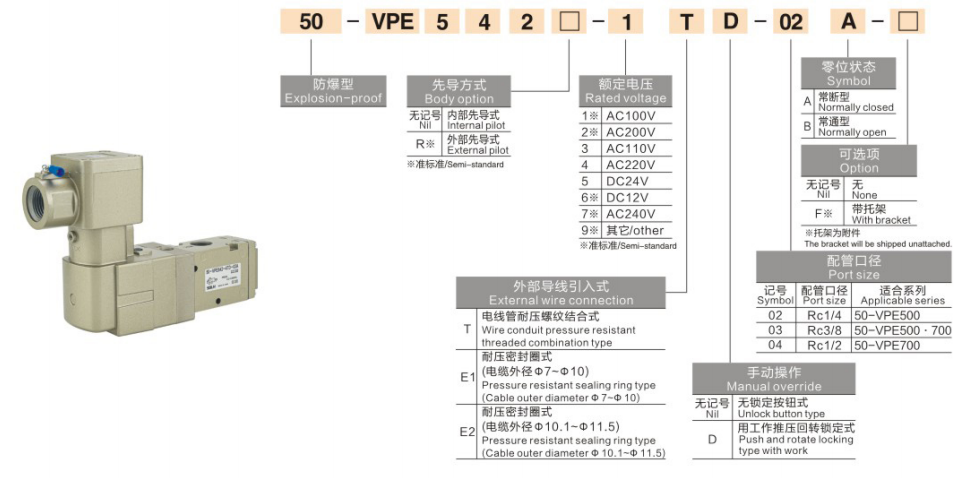

4.1 Eredu-kodearen definizioa (adibidea: 50-VPE54201T)

     --50: Suaren aurkako seriearen kodea

     --VPE: 3/2 bideko zigilu elastikoko pilotu-balbula

     --542: VP500 zehaztapena, normalean itxitako NC hariztatua

     --0: konfigurazio estandarra

     --1: G1/4 ataka haria

     --T: Metalezko suaren aurkako kable-gurutza

Ereduaren Azpi-zehaztapenak

     --50-VPE500: fluxu estandarra, sekzio-eremu eraginkorra 41,4 mm², Cv=2,3, hutsean ohiko manipulaziorako

     --50-VPE700: Fluxu handia, 72 mm²-ko azalera eraginkorra, Cv=4.0, xafla handi eta zulo anitzeko kartoi hutsean garraiatzeko

4.2 Egitura eta Aire Zirkuitu Logika (3/2 Normalki Itxita NC, EZ bihurgarria)

     --Portuaren definizioa: P hornidura sarrera, A irteera, R ihes bakarra; pilotu independentearen ihes-ataka PE. Hauts handiko leherketen aurkako guneetan, kanpoko hodiek ihes-gasa gune seguruetara bideratu dezakete

     --Spool Egitura: Pilotu gogor zigilatze motako poppet, zero presio diferentziala abiaraztea, funtzionamendu egonkorra hutsean behera -101,2 kPa-ra, huts-zirkuituetarako suaren aurkako balbula dedikatua.

NC lan-logika (funtzio aldagarririk EZ)

     --Energizatua: P aire-hornidurarako A-ri konektatuta, R itxia; huts-sorgailuak presio negatiboa sortzen du, efektu bakarreko zilindroa hedatzen da

     --Itzali: P moztu, A automatikoki R-ra konektatuta presioa arintzeko; bentosa berehalako huts-haustea, efektu bakarreko zilindroaren malgukia automatikoki erretiratzen da. Piezak leherketa-frogako ekipoak itzaltzen direnean askatzen dira, funtzionamenduaren segurtasuna hobetzeko

4.3 Instalazio-osagarriak bat etortzea

     -- Zuzeneko haridun muntaketa: M5, G1/8, G1/4 hari-atatuak, huts-sorgailuen aurretik zuzenean instalatuta.

     --Hutsuneko uharte dedikatua: 3 atakako oinarri esklusiboa 50-VV3PE aire-kanal independenteekin, ezin da nahastu 5 atakako VFE balbulekin muntatu

4.4 Oinarrizko abantailak (Hutseko Eztandaren aurkako Zirkuituetarako Suaren aurkako balbula bat bakarrik)

     --Zero presio diferentziala martxan jartzea, hutsean presio negatiboarekin eta presio positibo estandarrekin bateragarria

     --Presio automatikoa potentzia galeran; piezak askatzen dira leherketa-kontrako ekipoak gelditzen direnean, estutze-lesiorik edo erortze-arriskurik ez izateko

     --Isurketa oso baxuko zigilua, xurgapen gutxitzerik gabe iraupen luzeko hutsean xurgatzean

4.5 Aplikazio tipikoak

     --Leherketa-froga hutsean maneiatzea: ZU/ZB huts-sorgailua + ZPT buffer-bentosa litiozko bateria, estaldura eta janaria lehertzeko materiala biltzeko.

     --Efektu bakarreko malgukia itzultzeko zilindroak erreminta sinpleak jasotzeko, estutzeko eta kanporatzeko

     --Presio negatiboa xurgatzeko film, kartoi eta beirazko xaflen transferentzia sukoi eta lehergarrietan.

     --Sukurtsalen aire-hornidura mozteko eta mantentzeko presioa arintzeko zirkuituak leherketa-kontrako ekipoetarako

5. Konparazio taula: 50-VFE VS 50-VPE

6. Zirkuitu pneumatiko osoa leherketa-froga estandarra

     --Zirkuitua1: Leherketa-froga hutsean maneiatzea (50-VPE54201T):  Oliorik gabeko leherketaren aurkako aire-konbinazioa AFC2000 → 50-VPE54201T → PU6 hodiak → ZU huts-sorgailu zuzena + ZPT buffer-bentosa

    --2. zirkuitua: Zilindro bikoitzeko leherketa-froga (50-VFE51201T):  Leherketa-frogako aire-unitate hirukoitza AC2000 → 50-VFE51201T 5 atakako balbula-irla → PU8 hodiak → SC/SDA efektu bikoitzeko leherketa-frogako zilindroa

    --3. zirkuitua: leherketa-erresistentea efektu bakarreko giltza-gama:  Eztandako presio erregulatzailea AR → 50-VPE500 → PU4 mikro hodiak → MAL efektu bakarreko zilindro txikia

7. Hautaketa eta Leherketa-Froga Segurtasun Eragiketa-Zehaztapenak

    --Hutseko zirkuituek 50-VPE soilik hartu behar dute:  50-VFE-ren bobina-egitura ezin da mugitu presio-diferentziarik gabe; huts-zirkuituetarako erabiltzeak hutsegite osoa eta pieza erortzeko segurtasun arriskuak dakartza. Olio-laino-sorgailuak dituzten AC/BC unitate hirukoitzak erabat debekatuta daude hutseko sistemetarako, olioaren kutsadurak VPE-ko poppet-a blokeatu eta ihesak eragingo dituelako.

    --Efektu bikoitzeko zilindroek 50-VFE 5 atakako balbula hartu behar dute:  3 atakako VPE-k aire-irteera bakarra eskaintzen du eta ezin da zilindroa noranzko biko mugimendua luzatzen eta atzeratzen; ezin ditu ordezkatu 5 atakako balbulak.

     --Debekatuta dago oinarri-multzoen muntaketa mistoa:  5 ataka VFE oinarriak eta 3 ataka VPE oinarriak aire-kanalaren irekiera independenteak dituzte. Gurutze-instalazioak zirkuitu osoko aire-ihesak eta ekipoak gaizki funtzionatuko ditu.

    --MaLeherketa-frogaren kableatuaren arauak:  Jatorrizko fabrikako T motako metalezko suaren aurkako kable-guruinak ondo itxitako kableekin erabili behar dira; kableatuen kableen barruan metalezko kontakturik ez. Debekatuta dago plastikozko entxufe arruntekin baimenik gabe ordezkatzea. PEko ihes-ataka pilotuak kanpoko drainatze behar badu, kanalizazioak ihes-gasa leherketa-frogako gune seguruetara eraman behar du, gas sukoia pilatzea ekiditeko.

    --Aire hornidura aurreko iragazketa-eskakizuna:  AF/AFC aire-iragazkia (5μm-ko zehaztasuna) leherketa-frogaren balbulen goran instalatu behar da. Balbulen gorputzean hautsak eta ur-lurrunak sartzeak bobinak trabatzea eragingo du, eta horrek errekuntza eta leherketa arriskuak eragin ditzake leherketa-frogaren lan baldintzetan.

     --Mantentze- eta berritze-arauak:  Itzali gorako HSV eskuzko balbula eta ihes hodiaren hodi-presioa desmuntatu aurretik, mantentze-lanetarako. Debekatuta dago leherketaren aurkako etxebizitzak bizi edo presio egoeran desmuntatzea; hondatutako suaren aurkako estaldura gainazalek leherketaren aurkako ziurtagiri guztiak baliogabetuko dituzte.

8. Industria-aplikazio-eremuak

     Litiozko bateria leherketarako estaldura eta muntaketa-lerroak, pintura ihinztatzeko automatizazioa, hodi kimikoen balbula kontrol automatikoa, tinta inprimatzeko hauts tailerrak, elikagaien leherketa-frogarako ontzien ekoizpen-lerroak, petrolioa eta gasa onartzen duten eragingailu pneumatikoak, leherketa-froga ekipamendu farmazeutikoa, hautsa materiala sailkatzeko leherketa-froga manipulatzaileak.

Esaldi bakarreko laburpena

     SOLH 50 serieko suaren aurkako solenoide-balbulak 50-VFE 5 atakako bobina motatan banatuta, efektu bikoitzeko zilindroetarako eta 50-VPE 3 ataka hutseko eta efektu bakarreko zilindroetarako, Ex d II BT4 / CCC / TIIS ziurtagiria dute, IPX6 kalifikazioarekin, 2 eremuko etengailu pneumatiko seguruetarako eta 2 industria lehergailu segururako konponbide ziurtatuak. lerroak.
