5V serieko balbula solenoide | 5/2 eta 5/3 bide maiztasun handiko potentzia baxuko kontrol pneumatikoko balbula

Marka: SOLH by Richge Technology | AirTAC 5V serie goi-mailako balbula solenoidearen ordezko guztiz bateragarria

1. Produktuen ikuspegi orokorra

     SOLH 5V seriea goi-mailako 5 ataka pneumatikoko norabideko solenoide balbula guztiz trukagarria da AirTAC jatorrizko 5V seriearekin. Estaltzen du5/2 bide bi posizioa eta5/3 bide hiru posizioa mota funtzionalak. Bobina lerragarri-egitura aurreratua hartuta, potentzia baxuko energia aurrezteko bobinaren diseinuarekin, bizitza iraupen luzea, maiztasun handiko kommutazio egonkorra eta porrot-tasa baxua ditu. Barne pilotuaren ihes-egiturarekin eta IP65 babes-mailarekin, errespetatzen da lan-inguruneak garbitzea, hala nola elektronika, janaria eta tratamendu medikoa. Profesionalki efektu bikoitzeko zilindroen kontrol birakaria egiteko erabiltzen da, sistema pneumatiko automatizatu estandar altuko nukleoen kontrol balbula hobetsia da.

  1.1 Core Portuaren eta Funtzioen Definizioa

     • 5-Portuen konfigurazioa: P (aire sarrera nagusia), A/B (lan-irteera bikoitza), R/S (irteera bikoitza independentea)

     • 5/2 Bide Bi Posizio: Norabide bakarreko alderantzikatzeko funtzioa, zilindroaren luzapena eta erretrakzio zikloaren kontrola osatzen du

     • 5/3 Bide Hiru Posizio: Erdiko posizio neutroarekin hornituta, zilindroari eusteari eustea, presioa mantentzea eta ihes osoa berrezartzeko funtzioak ditu

     • Oinarrizko Aplikazioa: Efektu bikoitzeko zilindro pneumatiko guztien ibilaldi osoko elkarrekiko eragiketa kontrolatzeko espezializatua

2. Oinarrizko produktuen sailkapena eta logika funtzionala

  2.1 5/2 Bide Bi puntuko solenoide balbula

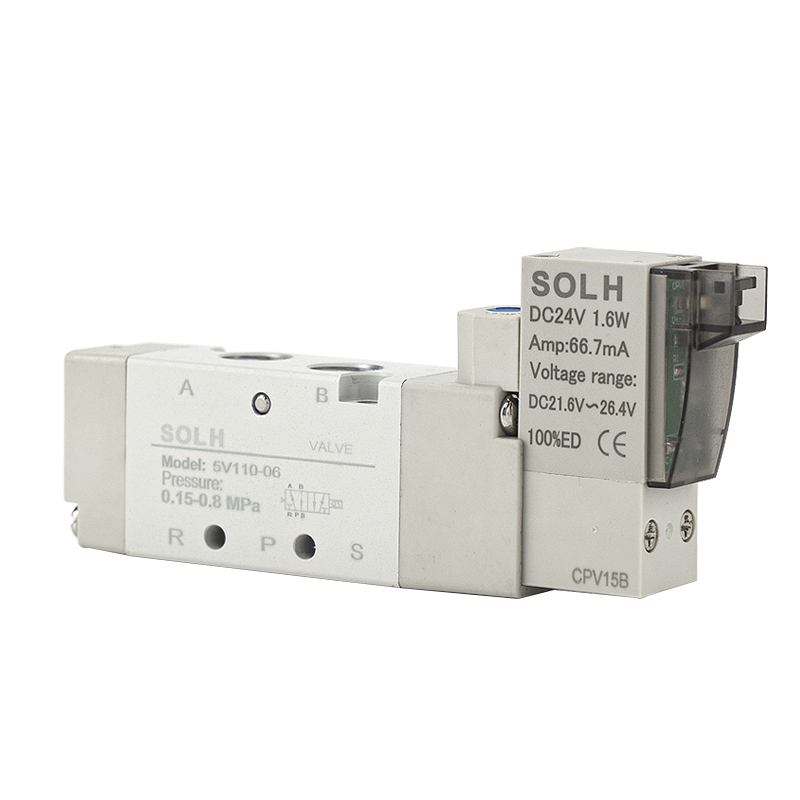

     • Kontrol elektriko bakarra (5V110/210/310): Norabidezko aldaketetarako elektrifikatua, itzaltzeko malgukiaren berrezartze automatikoa, egokia den ohiko jog aldakor kontrolerako

     • Kontrol elektriko bikoitza (5V120/220/320): Alderantzizko ekintza osatzeko elektrifikatua, itzaltze egoeraren memoria eta auto-euskarria, denbora luzez posizio blokeatzeko lan baldintzetarako egokia.

  2.2 5/3 bideko hiru puntuko balbula solenoidea (kontrol elektriko bikoitza)

     Aukerako hiru funtzio zentral neutroak tokiko prozesu-eskakizun anitzak betetzeko:

     • 30C (Erdialdea itxita): Posizio zentrala P ataka itxita, A/B atakak R/S ihes portuekin komunikatzen dira, zilindroaren geldialdia eta presioa mantentzea edozein trazu posiziotan

     • 30E (Ihesketa Zentrala): Posizio zentrala P ataka itxita, A/B ataka bikoitza guztiz agortuta, zilindroa azkar berrezartzen da hondar presiorik gabe

     • 30P (presio zentrala eustea): Posizio zentrala P ataka A/B atakekin komunikatzen da, R/S ihes ataka itxita, sistemaren hodiaren presioa egonkor mantenduz

3. Eredu nagusiak, kalibrea eta fluxuaren parametroak

4. Oinarrizko Parametro Teknikoak

5. Ereduen Kodeketa Interpretazio Azkarra

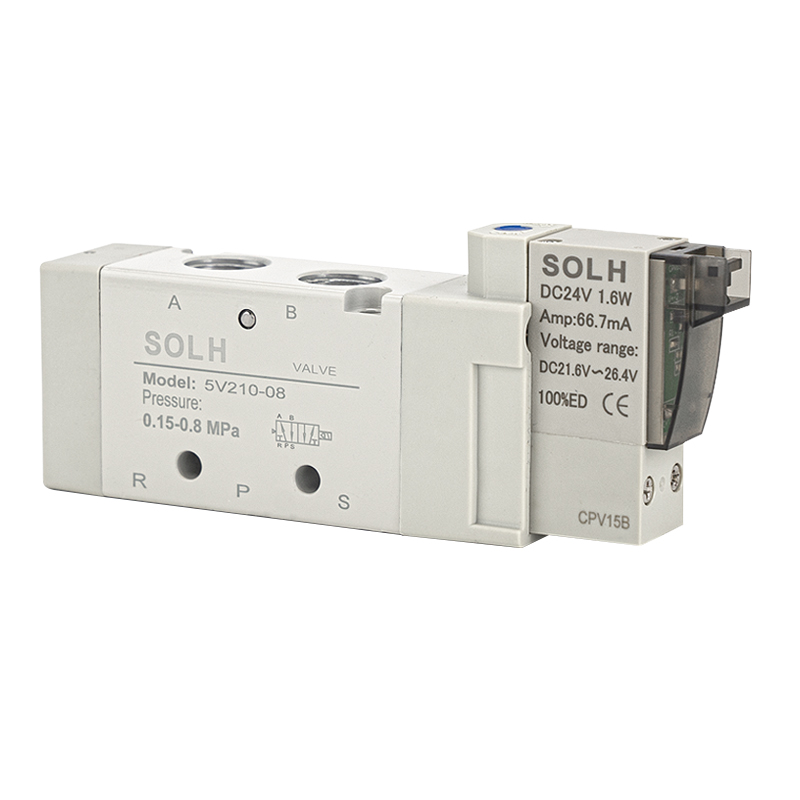

     5V210-08 DC24V adibide estandar gisa hartuta

     • 5V: Serie kodea 5 atakako 2/3 posizioko solenoide balbula pneumatikorako

     • 2: 200 serieko zehaztapena, G1/8 eta G1/4 kalibre nagusiei dagokiena

     • 10: Kontrol elektriko bakarra 2 posizio mota;20 = kontrol elektriko bikoitza mota;30C/E/P = 3 posizio mota funtzional zentrala

     • 08: Interfazea G1/4 kalibrea;06 = G1/8;M5 = mikro M5 haria

     • DC24V: Tentsio nominala;B DC24V esan nahi du,A AC220V da, tentsio-aukera anitz eskuragarri

6. Oinarrizko produktuaren abantailak

     • Potentzia baxua eta zerbitzu-bizitza ultra-luzea: 0.9W potentzia baxuko energia aurrezteko bobinak epe luzerako funtzionamenduaren potentzia-kontsumoa murrizten du. Marruskadura erresistentzia baxuko bobina zigilatzeko doitasun handiko egitura onartuz, 30 milioi + etentze-ziklo egonkor onartzen ditu eta geroago mantentze-maiztasuna murrizten du.

     • Maiztasun handiko Erantzun Ultra-Azkarra: Barneko airearen pasabidearen diseinu optimizatuak 0,05 segundoko epean etenketa-erantzun denbora lortzen du, produkzio-lerro automatizatuen maiztasun handiko ekintza ziklikoen eskakizunetara ezin hobeto egokitzen da.

     • Ingurune Garbia Egokigarritasuna: Barneko ihes pilotu zentralizatuko egiturak kanpoko petrolioaren eta gasaren gainezkatze-kutsadura ekiditen du, elektronika, elikagaien eta medikuntza-industrien hautsik gabeko eta garbi-ekoizpen estandarrak guztiz betetzen ditu.

     • Integrazio sendoa eta arazketa erosoa: Kolektoreen balbula-bankuaren instalazio integratua onartzen du ekipoen lekua aurrezteko. Balbula gorputzean eskuzko botoiarekin hornituta dago, balbula bakarreko arazketa eta ekipoen probako funtzionamendua erraztuz.

     • Errendimendu egonkorra eta eguraldiarekiko erresistentea: Tenperatura egokitzeko sorta zabala eta IP65 hautsaren eta iragazgaitzaren kalifikazioa, funtzionamendu egonkorra barruko eta kanpoko ingurune industrial konplexuetan.

7. Aplikazioaren eszenatoki tipikoak

     • Efektu bikoitzeko zilindroaren aldaketen kontrola: Oso erabilia manipulazio automatikoan, materialaren bultzada, fixturei eusteko, kokapen birakaria eta beste ekintza pneumatikoak aldatzeko.

     • Estandar handiko Ekoizpen Lerro Automatizatuak: Automobilgintzako soldadura lerroetan, ontzien zigilatzea eta ebaketa, gainazaleko muntaketa elektronikoa, janaria betetzea eta doitasuneko automatizazio-ekipoetan aplikatzen da.

     • Maiztasun handiko eta lan-baldintza garbiak: Balbula mota hobetsitako industria-agertokietarako maiz atzera egitea, zero kutsadura eta epe luzerako etengabeko funtzionamendu egonkorra eskatzen dutenak.

8. Hautaketa bereizketa: 5V Series vs 4V Series Solenoid Balbula

Esaldi bakarreko laburpena

     SOLH 5V seriea goi-mailako 5/2 eta 5/3 moduko solenoide balbula pneumatikoa da, potentzia-kontsumo baxua, bizitza iraupen luzea eta maiztasun handiko kommutazio errendimendu azkarra duena. Barne ihes garbia eta IP65 iragazgaitza eta hautsaren aurkako diseinua dituena, efektu bikoitzeko zilindroetarako eta estandar handiko sistema pneumatiko automatiko garbietarako nukleoaren kontrol balbula ezin hobea da, guztiz bateragarria den AirTAC jatorrizko 5V seriearekin.
