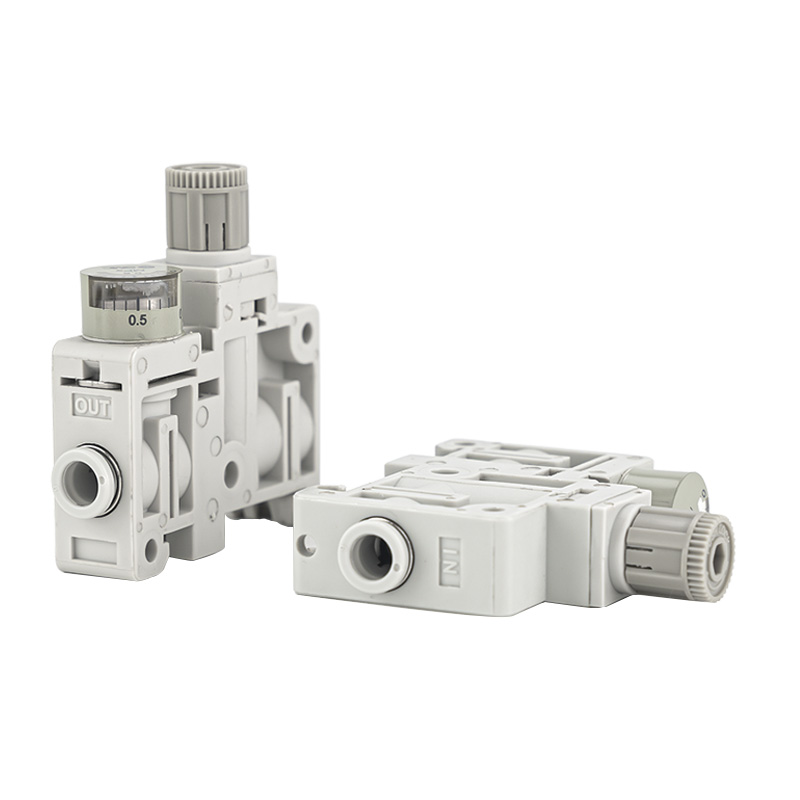

ARM5 serieko presio erregulatzaile ultra-konpaktua (ARM5S)

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     ARM5 erregulatzaile bakarreko eredua ARM5S 14 mm-ko zuzeneko pistoiaren presio erregulatzaile ultra-estu bat da, alderantzizko fluxu funtzio estandarra integratuta duena. Dimentsio txikiak, aukerako instalazio independente bakarra edo multzo pilatutako multzoa, ukipen bakarreko push-in konektore integratuak eta doitasun handiko presio-sintonizazioa ditu. Mini-erreguladore hau espazio-muga baldintza zorrotzak dituzten miniaturazko zirkuitu pneumatikoetarako egokituta dago.

Egitura eta lan-printzipioa

     · Ekintza zuzeneko pistoiaren eraikuntza; erliebearen bertsioa estandar gisa, erliebea ez den bertsioa aukerakoa

     · Alderantzizko fluxuaren diseinu estandarrak irteerako porturatik sarrerako portura atzerako fluxua ahalbidetzen du

     · Bultzadura integratuak zuzen eta ukondoetan eskuragarri daude φ4, φ6, 5/32" eta 1/4" hodietarako

     · Bi muntaketa soluzio: zuzeneko panelen muntaketa eta DIN errailen muntaketa

     · 33 gramo besterik ez dituen gorputz ultra arina

Oinarrizko ezaugarri nagusiak

     1. 14 mm-ko etxebizitza estu ultra-konpaktuaGorputzaren zabalera 14 mm baino ez da, bolumena AR20 ohiko erregulatzaile estandarraren 1/7ra murriztuz. Ezin hobeto sartzen da txertatutako makineria, kontrol-panel eta plantilla txiki trinkoen barruan.

     2. Doitasun handiko presio erregulagarriaPresio-tarteak 0,05-0,7 MPa hartzen ditu. Erliebe eredu estandarrak gehiegizko presioa automatikoki askatzen du irteera egonkorra izateko; erliebea ez den aukerako ereduak presioa atxikitzeko errendimendu handiagoa eskaintzen du.

     3. Alderantzizko fluxuaren funtzio estandarra integratua Barneko kanala automatikoki irekitzen da irteerako presioa sarrerako presioa gainditzen duenean. Solenoide balbuletatik behera zuzenean instala daiteke aire-zirkuituaren diseinu orokorra errazteko.

     4. Konektore malguak eta hainbat muntaketa-moduZuzenak eta ukondoak truka daitezke sarrera eta irteerako portuetarako. Erregulatzaileak zuzeneko finkapena eta DIN errail-pilaketa onartzen ditu, alboan muntatutako aukerako presio-neurgailu batekin 0.8MPa-n.

     5. Korrosioarekiko erresistentea eta zerbitzu-bizitza luzea Erretxina konbinatua eta aluminio aleazioko etxebizitzak korrosioari aurre egiten dio. Aplikatzen den giro-tenperatura -5 ℃ eta +60 ℃ bitartekoa da. Lubrifikaziorik gabeko funtzionamenduak epe luzerako txirrindularitza errendimendu egonkorra bermatzen du.

Zehaztapen Teknikoen Taula

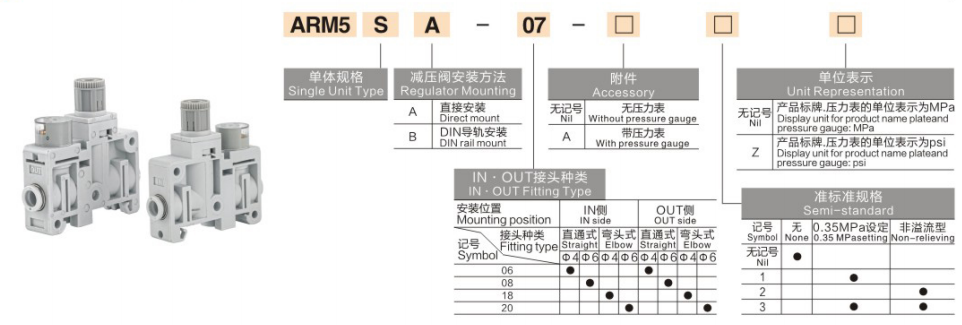

Eredu Kodearen Azalpena

Adibidea: ARM5SA-07-A

     · ARM5S: Organo erregulatzaile independente bakarra

     · A: DIN errailaren muntaia; B: Panelen muntaketa zuzena

     · 07: Egokitze konfigurazioa (IN zuzen + OUT zuzen φ6 hodirako)

     · A: alboko presio-neurgailuz hornitua; hutsik = neurgailurik gabe

Aplikazioaren eszenatoki tipikoak

     3C elektronika, gailu mediko eta robot txikietarako automatizazio-ekipo miniaturazko eta doitasun-jakinak Instalazio-espazio oso mugatua duten ekipamendu-diseinuak Mikro-fluxuaren zehaztasun kontrola: airea puztu, hutsean xurgatzea, fluidoak banatzea eta kokapen-eragilea.

Esaldi bakarreko laburpena

     ARM5S mini presio erregulagailuak 14 mm-ko pistoi-egitura ultra-estu bat du, alderantzizko fluxuaren diseinu estandarra, push-in integratuak, bakarreko/multiple muntaketa eta 33 g-ko gorputz arina baino ez ditu, mikro-zehaztasun pneumatikoko presio-kontrolerako soluzio hobetsia. Richge Technology Meta Deskribapena: Richge ARM5S miniaturazko erregulatzaile pneumatikoa alderantzizko fluxu estandarrarekin, DIN errail-multzodun muntaketa, 33g-ko diseinu arina doitasun txikiko automatizazio-zirkuituetarako.
