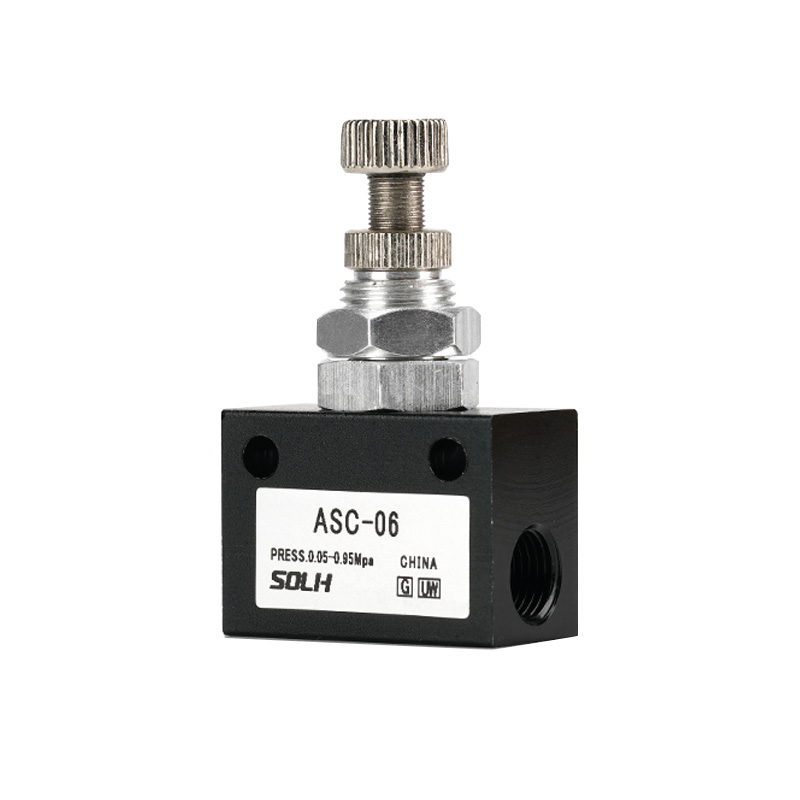

ASC seriea Norabide bakarreko Throttle Balbula | Aluminiozko aleazio lerroko abiadura kontrolatzeko balbula pneumatikoa

Marka: SOLH by Richge Technology | AirTAC Unibertsala Emaria Kontrolatzeko Balbula Pneumatiko Estandarra

1. Produktuen ikuspegi orokorra

     SOLH ASC seriea aerrentagarria aluminiozko aleazio lerroan norabide bakarreko balbula Txinako merkatu pneumatikoan oso onartua. AS seriearen oinarrizko funtzio pneumatiko berberak ditu, baina lineako instalazio-egitura iraunkorragoa hartzen du aluminio osoko gorputz karratu batekin. Zilindroaren abiadura erregulatzeko diseinatua, aurrera doan aire sarrerarekin eta ihesaren kontrol zehatza lortzen du. Egitura trinkoarekin, doikuntza egonkorrekin eta hari zehaztapen unibertsalekin, zirkuitu pneumatiko automatizatu orokorretarako abiadura kontrolatzeko irtenbide ekonomiko nagusia da.

2. Oinarrizko lan-funtzioa (Ihesaren murrizketa printzipioa)

     ASC balbulak estandarra jarraitzen duihesaren kontrol logika, zilindro pneumatikoen abiadura erregulatzeko metodo fidagarriena:

     • Aurrerako aire sarrera (zilindroaren luzapena): Eraikitako kontrol-balbula guztiz irekitzen da, ia oztoporik gabeko aire-fluxua ahalbidetzen du fluxu-galera zerorekin, zilindroaren ekintza azkarra eta leuna bermatuz.

     • Alderantzizko ihesa (zilindroaren erretrakzioa): Kontrol-balbula automatikoki ixten da. Ihes-airea doitasun-orratz-balbulatik pasatzen da throttling erregulagarria izateko, zilindroaren erretrakzio abiadura kontrolatzeko.

      •Oinarrizko Aplikazioa: Doitu zehatz-mehatz efektu bikoitzeko zilindroen luzapen edo atzerapen abiadura; ihes-alboko throttling abiadura pneumatikoen erregulazio metodorik erabiliena eta egonkorra da industria-eszenatokietan.

3. Ereduaren kodeketa-arauak eta hariaren zehaztapena

     Kodeketa formatua: ASC[Tamaina seriea]-[Haria kalibrea]+[Haria atzizkia]

  3.1 Tamaina eta kalibrearen definizioa

     • 100 seriea: 06 = G1/8 (PT1/8)

     • 200 seriea: 08 = G1/4 (PT1/4) | Eredu nagusi unibertsalena

     • 300 seriea: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Hari mota atzizkia

     • Hutsik: PT koniko haria estandarra (lehenetsia)

     • G: Britainiar estandarra G hari paraleloa

     • T: NPT American estandar koniko haria

4. Serie osoko zehaztapen estandarrak eta fluxu-parametroak

5. Oinarrizko Parametro Teknikoak

6. Egiturazko Ezaugarriak eta Instalazio Argibideak

     • Aluminiozko aleazio integratua gorputz karratua: Egitura trinkoa eta arina, egiturazko erresistentzia handikoa, ez deformatzeko erraza. Hari osoko lineako diseinua hartzen du push-fit junturak barneratu gabe, hodiak konektatzeko hodi-konexio bereiziak behar ditu, bateragarritasun handia eta iraunkortasun handikoa.

     • Emariaren noranzkoaren identifikazio garbia: Balbula-gorputzean markatutako fluxu-gezi estandarra, zilindroaren alborantz (ihesaren kontrol-noranzkoa) alderantzizko instalazio-akatsak saihesteko eta abiadura erregulatzeko logika zuzena bermatzeko.

     • Bibrazioen aurkako doikuntza blokeagarria: Goiko doikuntza eskuoihalarekin eta blokeo-azkoinarekin hornituta dago. Abiadura-parametroak ezarri ondoren, intxaurra blokeatu egin daiteke ekipoen bibrazioak eragindako parametroen noraeza saihesteko, epe luzerako funtzionamendu egonkorra mantenduz.

     • Norabide oroko instalazioa: angelu arbitrarioaren instalazioa onartzen du norabide mugarik gabe, gunean kanalizazioen diseinu-ingurune konplexuetara egokituz.

     • Erregulazio sentikorra eta zehatza: Doitasun orratz balbularen nukleoak abiadura pausorik gabeko doikuntza leuna bermatzen du, zilindroaren jitter eta abiadura ezegonkorren arazoak modu eraginkorrean konpontzen ditu.

7. Nukleoaren hautaketaren aldea: ASC vs AS seriea

8. Lanbide Hautaketa Gida

     • Mikro zilindroa eta fluxu txikiko zirkuitua: AukeratuASC100-06 (G1/8), φ12–φ20 zulamen txikiko zilindroetarako eta doitasun mikroneumatikoko kontrolerako egokia.

     • Zilindro arrunt estandarrak (unibertsalenak): AukeratuASC200-08 (G1/4), φ12–φ40 ohiko zilindroekin bat datozenak, produkzio-lerro, ontziratze eta clamping ekipo automatiko gehienetarako aplikagarriak.

     • Bole Handiko zilindroa eta emari eskari handia: AukeratuASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 eta gorako hodi handiko zilindroetarako eta abiadura handiko karga astuneko sistema pneumatikoetarako.

Esaldi bakarreko laburpena

     SOLH ASC seriea aluminiozko aleazio haridun unibertsala den ihes-balbula unibertsala da, sarrera librea eta ihes abiadura erregulazio zehatza, bibrazioen aurkako egitura blokeagarria eta errendimendu errentagarria ditu. Zilindro pneumatiko estandarraren mugimendu alternatiborako abiadura kontrolatzeko balbula ekonomikoa da, oso bateragarria den AirTAC etxeko sistema pneumatikoekin.
