ASV serieko ihes azkarreko balbula

ASV seriea Ihesketa Azkarraren Balbula | Abiadura handiko 4-en-1 abiadura kontrolatzeko balbula pneumatikoa isilgailuarekin eta ukipen bakarreko doikuntzarekin

Marka: SOLH by Richge Technology | SMC ASV jatorrizko seriearen ordezko guztiz bateragarria

1. Produktuen ikuspegi orokorra

     SOLH ASV seriea aAbiadura handiko kontrol pneumatikoen balbula integratua 4-en-1 ihes-funtzioa, ihes-ihesaren erregulazioa, isilgailu integratua eta ukipen bakarreko doikuntza konbinatzen dituena. Funtzio bakarreko ohiko abiadura kontrolatzeko balbulen aldean, ASV serieak fluxu-eremu eraginkor bikoitza du, zilindroaren luzapen azkarra eta erretrakzio isila erregulagarria ahalbidetuz. Abiadura handiko zilindroaren ekintzaren eta abiadura erregulazio egonkorraren arteko kontraesana ezin hobeto konpontzen du, maiztasun handiko, abiadura handiko eta zarata baxuko automatizazio pneumatikoko agertokietarako lehentasunezko balbula gisa balioz, SMC ASV serie originalarekin guztiz trukagarriak.

2. Oinarrizko lan-printzipioa eta funtzioak

     • Sarrerako traza (IN → OUT / Zilindroaren luzapena): Barne kontrol-balbula guztiz irekitzen da fluxu zero-erresistentziarekin, fluxu handiko airearen sarrera zuzena lortzen du. Zilindroaren luzapenaren abiadura asko hobetzen du eta abiadura handiko ekintza azkarreko baldintzak betetzen ditu.

     • Ihes-ibilbidea (OUT → EXH / Zilindroaren erretrakzioa): Kontrol-balbula automatikoki ixten da. Ihes-airea zehaztasun-orratz-balbularen ustelduratik igarotzen da abiadura pausorik gabe doitzeko, eta isilgailu integratuak ihesaren zarata kentzen du. Erretrakzio abiadura erregulagarria eta funtzionamendu isila lortzen ditu.

     • Emari handiko errendimendu bikaina: Sekzio-eremu eraginkorra ingurukoa daAS serieko abiadura kontrolatzeko balbula arrunten 2 aldiz, abiadura handiko zilindroaren mugimendurako eta maiztasun handiko funtzionamendu ziklikorako fluxu euskarri indartsua eskainiz.

3. Ereduen Kodeketa Arauak eta Parametroen Definizioa

  Ereduaren adibide tipikoa: ASV310F-01-06A

     • ASV: Isilgailuarekin eta ukipen bakarreko doikuntzarekin 4-in-1 ihes azkarreko balbularako serie kodea

     • Tamaina-kodea (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 ataken zehaztapenei dagokiena

     • F: ukipen bakarreko konektore bizkorrarekin hornituta, hodiak azkar instalatzeko

     • Hariaren kodea (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Hodiaren kanpoko diametroaren kodea: φ4/φ6/φ8/φ10/φ12 hodi pneumatikoetara moldagarria

     • Atzizkiaren definizioa: A=bulkatu-blokeatu esku-gurpila;S=haria aurrez estalitako zigilatzailea;N=elektrorik gabeko nikel-xaflaketa

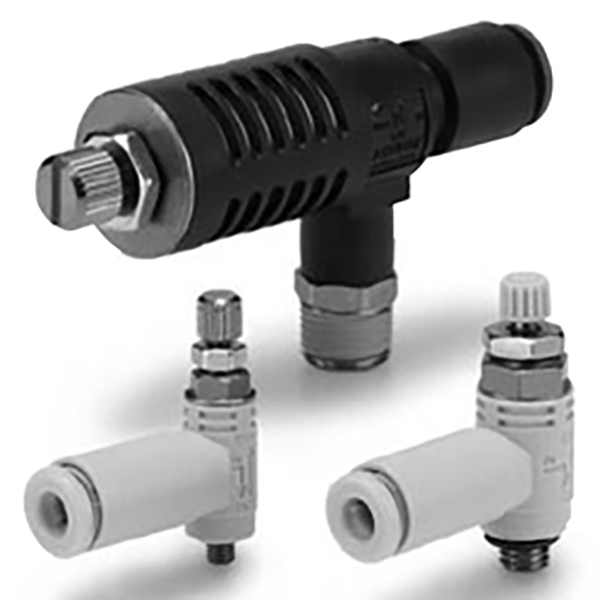

4. Bi egitura-mota eta aplikazio-ezaugarriak

 4.1 Ukondo mota (ASV120F / ASV220F)

     • 90°-ko ukondoa gidatzeko egitura, AS serieko ukondoaren abiadura kontrolatzeko balbularen itxura bera, trinkoa eta espazioa aurrezteko.

     • Interfazearen diseinu asimetrikoa: alde batetik M3/M5 hari-ataka, bestetik ukipen bakarreko ataka.

     • Miniaturazko zilindro txikietarako eta espazio estuetarako ekipamenduen diseinurako aproposa.

  4.2 T-mota zuzena (ASV310F / 410F / 510F)

     • Hiru ataka zuzeneko egitura: IN haria aire sarrera, OUT azkar doitzeko aire irteera, EXH isilik ihes ataka integratua.

     • Fluxu-eremu eraginkor handiagoa eta fluxu-erresistentzia txikiagoa, zilindroaren funtzionamendu-abiadura maximizatuz.

     • Abiadura handiko zilindro estandar, ertain eta handietarako egitura hobetsia.

5. Serie osoko zehaztapen estandarraren taula

6. Oinarrizko parametro teknikoak eta materialaren konfigurazioa

7. Hautaketa-aldea: ASV vs ohiko AS serieko abiadura kontrolatzeko balbula

8. Instalazio eta funtzionamendu profesionalen jarraibideak

     • Norabidezko Instalazioa: Instalatu zorrozki balbula gorputzean dagoen gezi-markaren arabera. KonektatuPORTUAN solenoide balbulara etaOUT ataka zilindrora alderantzizko instalazioak abiadura erregulazio anormala eragin ez dezan.

     • Hodi-konexio azkarra: moztu hodi pneumatikoa laua eta sartu guztiz ukipen bakarreko doikuntzan, "klik" soinua entzun arte, konexio irmoa eta hermetikoa baieztatuz.

     • Bibrazioen aurkako blokeo-eragiketa: Biratu bolantea ihes-fluxua eta zilindroaren abiadura doitzeko.Sakatu eskuko bolantea blokeatzeko eta ekipoen bibrazioak eragindako abiadura-noraeza saihestea;tira eskuko bolantea desblokeatzeko bigarren mailako doikuntzarako.

Esaldi bakarreko laburpena

     SOLH ASV seriea 4-in-1 abiadura handiko kontrol pneumatiko balbula profesionala da, ihes azkarra, ihes-ihesketa, zarata isila murriztea eta ukipen bakarreko doikuntza integratzen dituena. Fluxu bikoitzeko eremuarekin, push-blokea bibrazioen aurkako egiturarekin eta suaren aurkako material iraunkorrarekin, ezin hobeto betetzen ditu zilindro pneumatikoen abiadura handiko, maiztasun handiko eta funtzionamendu isileko eskakizunak, AS serieko abiadura kontrolatzeko balbulen berritze-ordezpen optimoa izanik.
