HSV serie 3/2 bide eskuko irristagailu balbula | Zuzeneko iturri pneumatikoen etengailua

Marka: SOLH by Richge Technology | 3/2 bide autoblokeatzeko eskuko irristagailuaren balbula zirkuitu pneumatikorako eskuz pizteko eta itzaltzeko eta presioa arintzeko

1. Produktuen ikuspegi orokorra

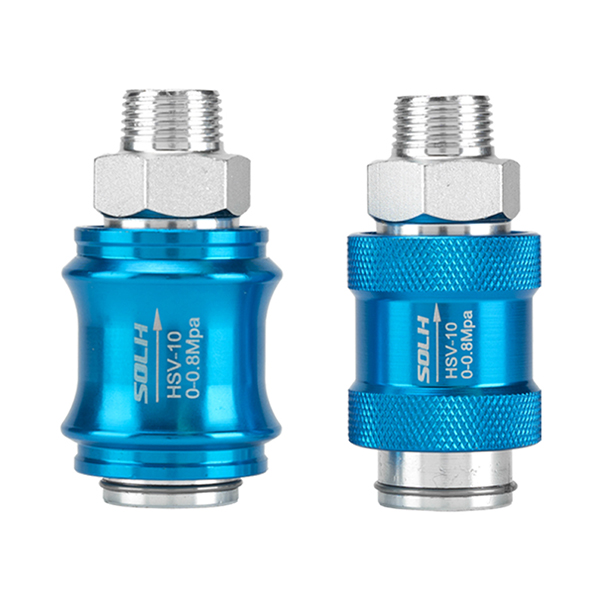

     SOLH HSV seriea estandarra daEskuz irristatu 3/2 bideko balbula pneumatikoa mahuka zuzeneko push-pull egiturarekin, AirTAC HSV serieko zehaztapenekin guztiz betetzen duena eta unibertsalki truka daiteke etxeko eredu baliokideekin. Udaberria ez den autoblokeatzeko diseinua hartuta, airearen hornidura aurrera eramaten du eta presioa arintzeko ihesa atzerantz tiratuz. Ihes-logik integratuta, balbulak berehala isurtzen du atzeko hodietatik hondar-presioa ixtean. Profesionalki aplikatzen da eskuzko etengailu nagusi gisa adar-zirkuitu pneumatikoetarako eta airea mozteko segurtasun-balbula ekipoen mantentze-lanetarako, autoblokeo egonkorra eta presio arintzeko errendimendu segurua duena.

  1.1 Oinarrizko Air Portuaren Logika eta Funtzionamendu Printzipioa

     • Aire Portuaren Definizioa: P (aire-sarrera), A (lan-irteera), R (iheserako ataka integratua)

     • Normalki Itxitako Estatua: P-A zirkuitua deskonektatuta, A-R zirkuitua irekita etengabeko iheserako

     • Laneko Push egoera: P-A zirkuitua aire hornitzeko konektatuta, A-R zirkuitu itxia presioari eusteko

     • Funtzionamendu Ezaugarri: Mahuka axiala push-pull funtzionamendua autoblokeatzeko egitura mekanikoarekin, eskuak askatu ondoren posizio desbideratzerik gabe

2. Ereduen kodeketa-arauak eta hariaren zehaztapenak

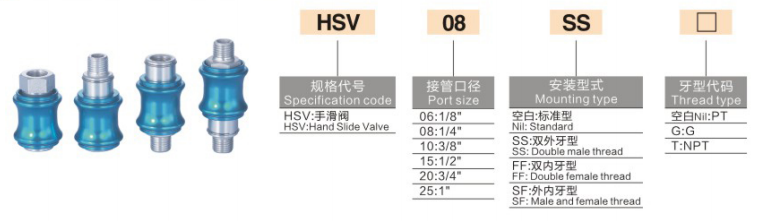

  Kodetze Logika: HSV [Ata-tamaina] - [Hari-egituraren kodea] + [Hari-motaren kodea]

 2.1 Portuaren tamainaren zehaztapena

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Hari-egituraren atzizkiaren kodea

     • SF: Egitura estandarra, mutur bateko kanpoko haria + mutur bateko barruko haria (eredu ohikoena)

     • SS: Kanpoko hari bikoitza bi muturretan

     • FF: Barneko hari bikoitza bi muturretan

  2.3 Hari motaren kodea

     • Lehenetsia: PT koniko haria

     • G: Hari paralelo estandarra britainiarra

     • T: NPT American estandar koniko haria

  Ereduaren Adibidea: HSV08-SF | G1/4 ataka, bat-kanpo-barneko hari eskuko balbula estandarra, merkatuan gehien erabiltzen den zehaztapena

 2.4 Serie osoko mainstream zehaztapen-parametroak

3. Oinarrizko Parametro Teknikoak

4. Egiturazko Nukleoaren Abantailak

     • Linean zuzeneko instalazioa: Adar pneumatikoko hodietan serie konektatzeko diseinatua, ez da oinarririk behar, zuzenean hariztatu daiteke eta aire hodien erdian instalatu daiteke diseinu sinple eta lekua aurrezteko.

     • Presioa arintzeko 3/2 bide segurua: Tira aire-harrera mozteko eta atzeko zilindroetatik eta hodietatik hondar presio guztia askatzeko; bultzatu aire-hornidura eta presioari eustea berrezartzeko. Eraginkortasunez ezabatzen ditu hondar-presioaren arriskuak ekipoen mantentze-lanetan.

     • Autoblokeatzeko errendimendu fidagarria: Posizionamendu mekanikoa autoblokeatzeko egitura, malguki berrezarri gabe, funtzionamenduaren ondoren kokapen egonkorra, ustekabeko desplazamendurik edo aire-isuririk ez.

     • Hari bat etortzea dibertsifikatua: Hainbat hari-egiturak eta motak aukeran, ezin hobeto bateragarriak diren bukadura bizkorrekin, barruko hari-junturarekin eta KQ2 aire-hodiekin, tokian tokiko muntaketa malguarekin.

     • Korrosioaren Aurkako Egitura Iraunkorra: Aluminiozko anodizatu gogorreko gorputzak eta altzairu herdoilgaitzezko bobinak higadura erresistentzia, oxidazio erresistentzia eta epe luzerako funtzionamendu egonkorra lortzen dituzte ingurune konplexuetan.

5. Hautaketa bereizketa: HSV Eskuko Balbula Irristatu vs 4HV Eskuko Balbula Birakaria

6. Aplikazioaren eszenatoki tipikoak

     • Zilindro bakarreko adar kontrola: Aire iturriaren eta solenoide balbularen artean instalatuta dago airearen eskuzko mozketa eta hondar presioa arintzeko ekipoak itzaltzeko eta mantentzeko.

     • Ekipoen Aire Mozte Nagusia: Tresneriaren ekipoen aire-hastearen kanalizazio nagusian muntatuta, presio azkar arintzeko eta itzaltze-eragiketa segururako.

     • Hutseko zirkuituaren aldatzea: Huts-ponparen adar-zirkuituetan aplikatzen da eskuz abiarazteko eta gelditzeko kontrolerako; tira balbula hutseko presioa azkar askatzeko eta funtzionamendu segurua bermatzeko.

Esaldi bakarreko laburpena

     SOLH HSV seriea 3/2 bide autoblokeatzeko eskuko irristagailu balbula bat da, presioa arintzeko funtzio integratua duena. Luberik gabeko funtzionamendua, hari aukera dibertsifikatuak eta hondar-presioaren ihes-logika segurua dituena, eskuzko aire-iturriaren etengailu balbula estandarra da zirkuitu pneumatikoen mantentze-lanetarako eta adar pizteko kontrolerako.
