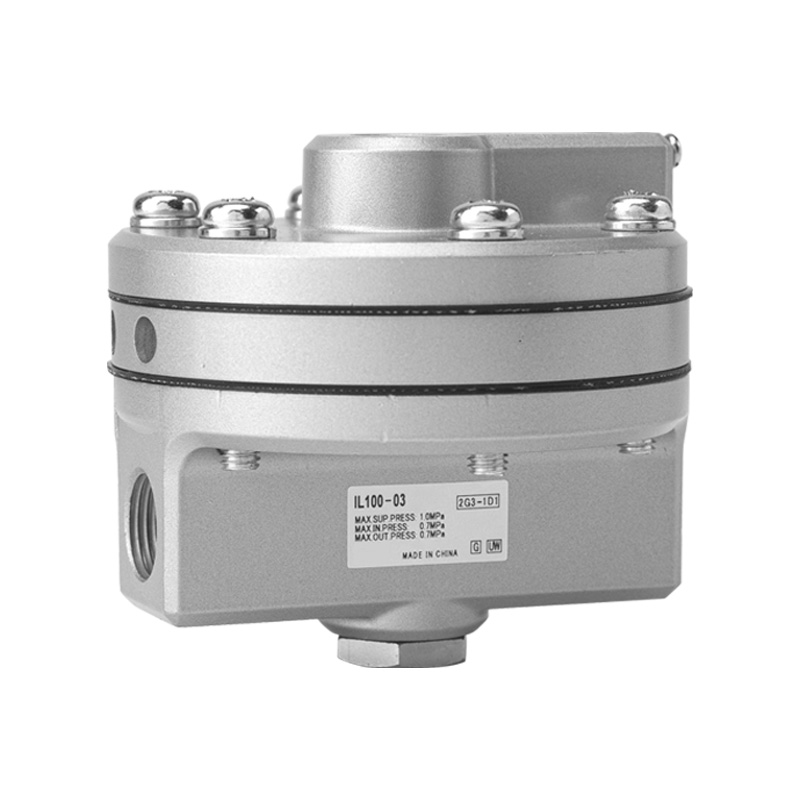

IL100 seriea 1:1 zehaztasun erreleboa (anplifikadore pneumatikoa)

Marka: SOLH by Richge Technology

Produktuen Posizionamendua

     IL100 seriea 1:1 doitasun-errele booster bat da, SMC jatorrizko modeloekin guztiz truka daitekeena, seinale pneumatikoen anplifikadore edo bolumen-booster gisa ere ezaguna. Bere oinarrizko funtzioa fluxu baxuko kontrol-seinaleak presio berdineko fluxu handiko aire irteera bihurtzea da. Eraginkortasunez konpontzen ditu hodi-ibilbide luzeek eta bolumen handiko eragingailu pneumatikoek eragindako erantzun moteleko arazoak, zehaztasun aparta, fluxu-ahalmen oso handia eta erantzun-abiadura ultra-bizkorrarekin.

 Funtzio nagusia eta lan-printzipioa

  1. Oinarrizko Definizioa

       Seinale pneumatikoa eta bolumen anplifikadorea 1:1 presioaren jarraipen zehatzarekin (irteerako presioa zorrozki sarrerako seinalearen presioa berdina da).

  2. Eragiketa Logika

     --SIG (Seinalearen Portua): Posizionatzaileen edo presio erregulatzaileen emaria baxuko kontroleko presio irteera jasotzen du

     --SUP (Hornikuntza Portua): Konektatu aire konprimituko hornidura nagusira, hornidura-presioa 1.0 MPa maximoa.

     --OUT (Irteerako ataka): fluxu handiko airea presio berdinean ematen du eragingailu handiak gidatzeko

     --EXH (Ihes Portua): kontrol-seinalearen presioa jaisten denean azkar kanporatzen du hondar-airea

 3. Oinarrizko balioa

     Mantendu seinalearen presio zehatza irteera-fluxua handitzen duzun bitartean, eragingailuen mugimendua izugarri bizkortuz.

Oinarrizko ezaugarri nagusiak

   1. Fluxu ultra-altua eta berehalako erantzuna

     -- Gehienezko fluxu-ahalmena: 6.000 L/min (ANR) 0,7 MPa hornidura-presioaren azpian

     -- Emaria koefizientea Cv = 1,1

     --Ibilbide luzeko hodietarako, zulo handiko zilindroetarako eta diafragma handiko eragingailuetarako ezin hobea.

   2. Zehaztasun handiko 1:1 Presioaren jarraipena

     --Errorea linealtasun-errorea eskala osoko ±% 1 barruan

     --Histeresia ≤ % 1 eskala osoan

     --Presioaren erreplikazio zehatza zero presio-jaitsierarekin eta epe luzerako noraezarik gabe

   3. Portu anitzeko hari aukerak

     --Portuen tamainak: 02 (Rc1/4), 03 (Rc3/8)

     --Haria estandarra: Rc; aukerako NPT (N atzizkia), G hari paraleloa (F atzizkia)

     --Lau ataka dedikatu: SIG seinalea, SUP hornidura, OUT irteera, EXH ihesa

   4. Tenperatura zabala eta bertsio pertsonalizatu bereziak

     --Eredu estandarra: -5 ~ +60 ℃

     --Tenperatura baxuko L bertsioa: -30 ~ +60 ℃

     --Tenperatura altuko T bertsioa: -5 ~ +100 ℃

     --Kobrerik gabeko S bertsioa: erdieroaleen fabrikazioarekin eta purutasun handiko gas geldoarekin bateragarria

   5. Egitura trinko iraunkorra

     --Gorputz nagusia: aluminiozko aleazio zilarrezko korrosioaren aurkako pintura estaldurarekin

     --Pisu garbia: 0,56 kg

     --Bi muntaketa-metodo: Zuzeneko harizko instalazioa; hautazko metalezko muntatzeko euskarria (B atzizkia)

Zehaztapen Teknikoen Taula osoa

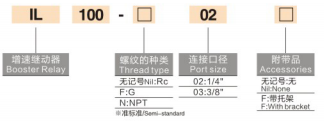

Eredu-kodearen azalpena (IL100-□-□-□-□)

   Adibidea: IL100-02-N-L-B

     --IL100: Oinarrizko seriearen kodea

     --02 / 03: Portuaren tamaina (1/4" / 3/8")

     --Hari atzizkia: N=NPT haria; atzizkirik ez=Rc; F=G haria

     --Bertsio bereziaren atzizkia: L=tenperatura baxua; T=tenperatura altua; S=kobrerik gabekoa

     --B: Muntatzeko euskarriaz hornitua (atzizkirik gabe = euskarririk gabe)

   Eredu Estandar Amankomunak

     --IL100-02: Rc1/4 ataka, tenperatura estandarra, euskarririk gabe

     --IL100-03-B: Rc3/8 ataka, tenperatura estandarra, muntatzeko euskarria duena

     --IL100-N03-L: NPT 3/8 haria, tenperatura baxuko aldaera erresistentea

Aplikazioaren eszenatoki tipikoak

     --Prozesuaren kontrol-balbulak: erregulazio-balbul pneumatikoak eta diafragma-eragileak, posizionatzaileekin bateratuta, aktuazio-abiadura areagotzeko.

     - Distantzia luzeko tresnen aire-hodiak: ezabatu transmisoreen eta eragingailuen arteko hodi luzeek eragindako erantzun motela.

     - Bolumen handiko zilindro pneumatikoak: altxatzeko, estutzeko eta traza handiko eragingailu mekanikoak.

     --Doitasun handiko kokapen-begiztak: presioaren jarraipen zehatza eta erantzun azkarra behar duten sistema pneumatikoak.

     --Erdieroaleak eta purutasun handiko gas ekipoak: Kobrerik gabeko S aldaera prozesu garbietarako

Esaldi bakarreko laburpena

     SOLH IL100 errele booster trukagarriak 1:1 presioaren jarraipen zehatza eskaintzen du, gehienez 6000 L/min fluxu altua eta ±% 1 linealtasun handia erantzun ultra-azkarrarekin, bereziki diseinatutako aktuazio motela hoditeria luzeetan eta bolumen handiko sistema pneumatikoetan.
