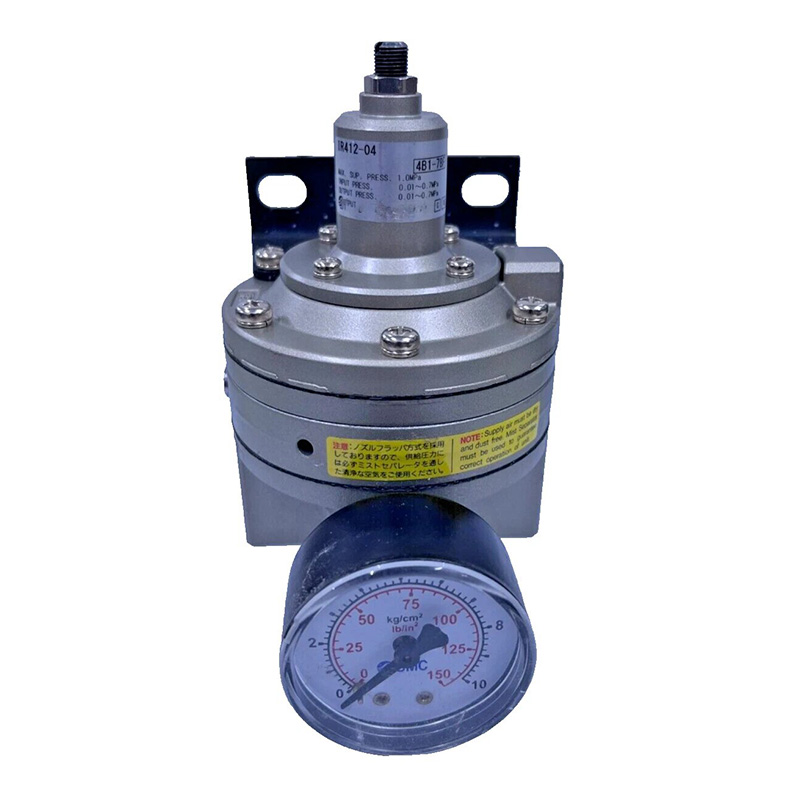

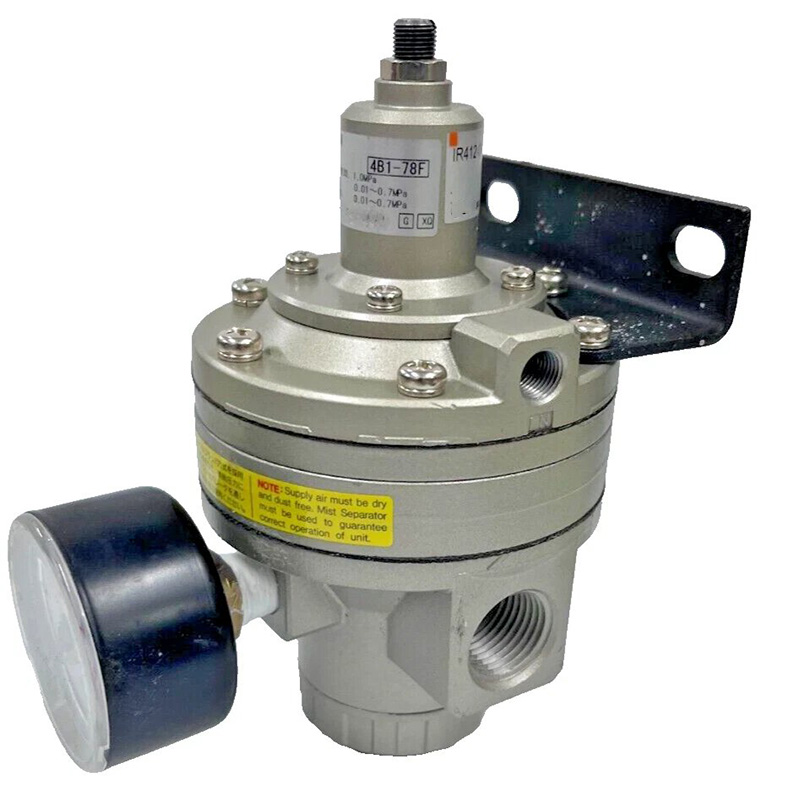

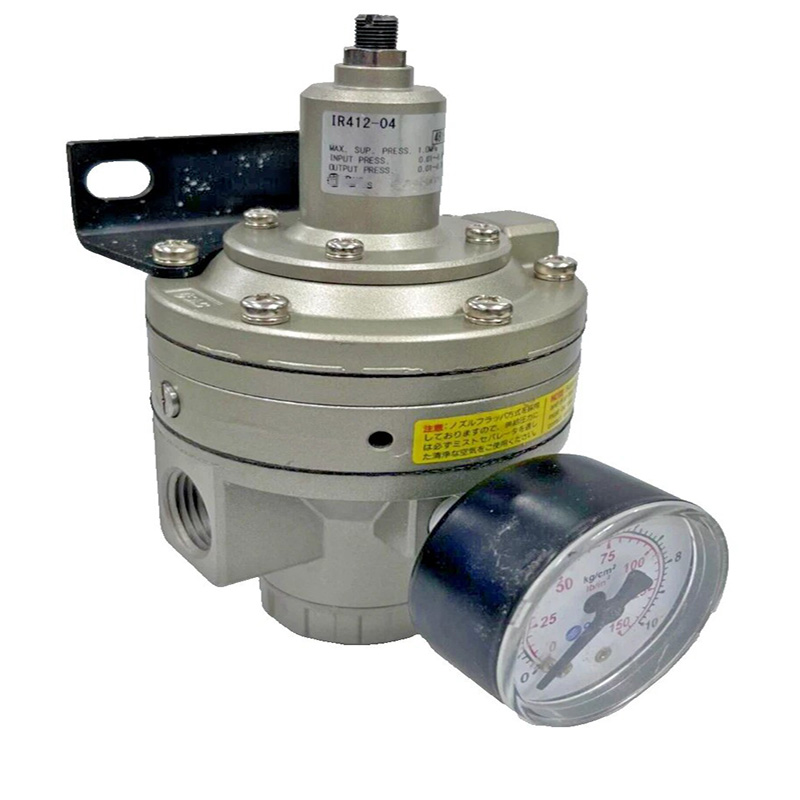

IR412-04-X32 Doitasun Handiko Pilotu Erregulatzailea

Marka: Richge Technology-ren SOLH (睿其格科技)

Produktuen ikuspegi orokorra

     IR412-04-X32 IR serieko fluxu handiko pilotu bidezko doitasun-presio egonkortzailea da. Erregulatzaile hau eskari handiko lan-baldintza pneumatikoetarako diseinatuta dago, irteera-presio ultraegonkorra eta presio-fluktuazio txikia eskatzen dutenak, guztiz dimentsioa eta errendimendua SMC jatorrizko IR412 seriearekin truka daitezkeenak.

1. Oinarrizko Zehaztapen Teknikoak

      -- Seriearen izena: IR412 Doitasun handiko erregulatzaile egonkortzailea

      -- Eredu osoa: IR412-04-X32

          · 04: Portu nagusia haria Rc 1/2"

          · X32: konfigurazio berezi pertsonalizatua, atzeko ihesa, sentsibilitate hobetua eta gutxieneko aire-kontsumo egonkorra barne

     --Egitura-mota: Pilotu bidezko erliebearen doitasun-erregulagailua

     --Ertaina aplikagarria: aire konprimitua lehorra eta garbia

     --Sarrerako lan-presioa gehienez: 1,0 MPa

     --Presio-tartea doigarria: 0,01 ~ 0,7 MPa

     --Kontrolaren zehaztasuna

        · Sentikortasuna: %0,2 eskala osoa

        · Errepikagarritasuna: ±%0,5 eskala osoan

     --Flow Performance: Gehienezko fluxu-ahalmena, IR201 modeloaren ia bikoitza

     --Erliebearen ihes-gaitasuna: gainpresioaren ihes-fluxua ohiko doitasun-erreguladoreak baino 5 aldiz handiagoa

     --Aire-kontsumo iraunkorra: oso baxua, 1 l/min baino gutxiago

     -- Funtzionamendu-tenperatura: -5 ℃ ~ + 60 ℃

     --Pisu garbia: gutxi gorabehera. 1,0 kg

     --Muntatze aukerak: Panelen muntaketa edo euskarria muntatzea; presio-neurgailua aurreko edo atzeko aldean instala daiteke

2. Tobera-Flapper Pilotu Funtzionamendu Printzipioa

     --Presioa ezartzeko fasea: biratu doikuntza-mantoa barne malgukia konprimitzeko eta toberaren pasabidea ixteko; aire pilotuak bobina nagusia bultzatzen du irteerako presioa doitzeko.

     --Erregulazio-etapa egonkorra: irteerako presioak diafragman eragiten du malgukiaren tentsioa kontraesantzeko, aurrez ezarritako presioa etengabe mantenduz.

     - Gainpresioa arintzeko fasea: beherako presioa xede-balioa gainditzen duenean, diafragma altxatzen da pita irekitzeko, pilotuaren presioa berehala jaisten da eta balbula nagusiak aire erredundantea askatzen du abiadura handian. Oinarrizko abantaila: kontrol pilotuaren eta erliebearen egitura konbinatuak erantzun-abiadura ultra-bizkorra, presio-irteera egonkorra eta fluxu handiko errendimendu bikaina eskaintzen ditu.

3. Ereduaren kodearen azalpen osoa (IR412-04-X32)

     --IR412: kalibre handiko zehaztasun handiko erregulatzaile-oinarri seriea

     --04: Portu nagusiaren zehaztapena Rc 1/2"

     --X32: Bertsio pertsonalizatua

        · Atzeko ihesaren diseinua (bertsio estandarrak aurreko ihesa hartzen du)

        · Erantzunaren sentsibilitatea hobetu

        · Aire-kontsumo iraunkorreko diseinua

4. Oinarrizko produktuaren abantailak

     --Goi mailako kontrol-zehaztasuna % 0,2ko eskala osoko sentsibilitatearekin, tentsio-kontrola, kokapen zehatza eta fluidoak banatzeko ekipamendua ezin hobeto uztartuz.

     --1/2 hazbeteko ataka handiak fluxu maximoa ematen du, zulo handiko zilindroak eta kontsumo handiko ekoizpen-lerro pneumatikoak onartzen ditu.

     --Berehalako presioa zuzentzea bolumen handiko erliebe kanalaren bidez irteerako presioaren gorabeherak azkar kentzeko.

     --Energia aurrezteko diseinua 1 L/min-tik beherako aire-kontsumo egonkorrarekin epe luzerako funtzionamendu-kostuak murrizteko.

     --Instalazio-diseinu malgua; presio-neurgailua eta finkatzeko euskarria aurrealdean edo atzeko aldean munta daitezke, behar bezala.

     --X32 atzeko ihes pertsonalizatuak hautsa eta olio-lainoa kutsatzea saihesten du lan-ingurune garbia mantentzeko.

5. Aplikazioaren eszenatoki tipikoak

     Doitasun handiko kola banatzeko eta estaldura industrialaren ekoizpen-lerroak Film, alanbre eta ehungintzako tentsioa kontrolatzeko makineria inprimatzeko, litiozko bateria eta ehungintzako industrietarako Abiadura handiko zilindroak kokatzeko ekipoak, prentsa pneumatiko hidraulikoak eta transferentzia automatizazioa Laborategiko neurtzeko tresnak eta iraupen luzeko presioa eusteko zirkuituak Erdieroaleak, muntaketa elektronikoak eta gela garbiko zehaztasun plataforma pneumatikoak

Ereduaren errendimenduen konparazioa: IR412 VS IR201 VS ARJ310

Esaldi bakarreko laburpena

     IR412-04-X32 SMC-rekin bateragarria den kalibre handiko pilotu-zehaztasun erregulatzaile bat da, X32 atzeko ihes pertsonalizatua eta aire-kontsumo oso baxua dituena, emari handiko doitasun-dosaketa, tentsio-doikuntza eta kokapen automatizazio-sistemetarako presioa kontrolatzeko irtenbide goren gisa balio duena.
