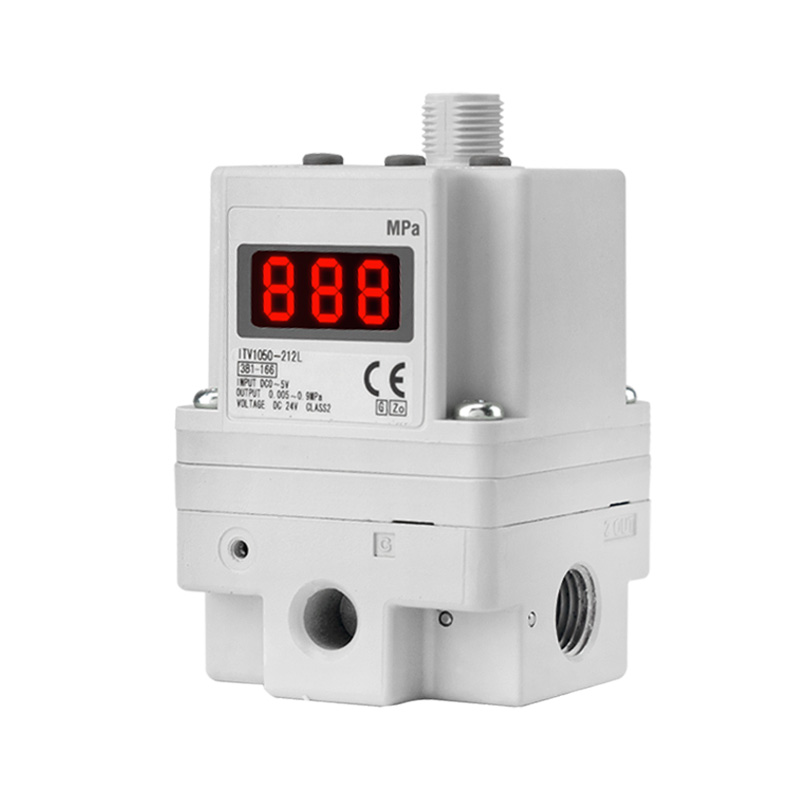

ITV Seriea Emari Handiko Elektro-Pneumatiko Balbula Proportzionala

Marka: SOLH by Richge Technology

Produktuen posizionamendua eta lan-printzipioa

   1. Produktuen Posizionamendua

     SOLH ITV serieko fluxu handiko balbula elektropneumatiko proportzionala SMC trukagarria da elektrizitate-pneumatiko bihurtze osagaia. Airearen presioa etengabeko doikuntza egiten du kontrol elektrikoko seinaleen bidez, eskuzko presioa murrizteko balbulak guztiz ordezkatuz, urruneko presio erregulazio automatikoa eta doitasun handikoa lortzeko, eta bereziki optimizatuta dago fluxu handiko aire-hornidura-zirkuituetarako.

   2. Oinarrizko Funtzioa eta Printzipioa

     - Funtzio nagusia: Bihurtu kontrol elektrikoaren seinalea aire-presio erregulagarri batera, automatikoki eta urruneko presioa erregulatzeko

     -- Funtzionamendu-printzipioa: begizta itxiko elektro-pneumatikoko feedback sistema proportzionala. Presio-sentsore integratuak irteerako presioa denbora errealean kontrolatzen du eta desbideratzea automatikoki zuzentzen du, kontrol-zehaztasun bikaina eta erantzun-abiadura azkarra eskainiz.

     -- Ingurumena babesteko kalifikazioa: IP65 hautsaren aurkako eta zipriztinduraren aurkakoa, funtzionamendu egonkorra tailer industrialeko baldintza gogorretan

Emari handiko serie ereduaren erreferentzia azkarra taula

Zehaztapen Tekniko Orokor Unibertsalak

     -- Aplikatzen den fluidoa: aire konprimitua lehorra

     -- Sarrerako hornidura-presioa gehienez: 1,0 MPa

     -- Giro eta tenperatura ertaina: -5 ~ +60 ℃

     -- Elikadura hornidura: DC24V ±% 10 (bertsio partzialak DC12-15V onartzen ditu)

     -- Energia-kontsumoa: ≤4W (komunikazio hornitutako ereduak)

     -- Monitorearen irteerako seinalea: DC1-5V analogikoa lineala, benetako irteerako presioarekin

     -- Portu hariaren aukerak: Rc / NPT / G hari paraleloa, sartze azkarrak aukeran

Sarrerako seinale motak eta eredu atzizkiaren definizioa

  1. Eskuragarri dauden Kontrol Seinaleak

     -- Sarrera analogikoa (korronte nagusia): DC0–10V tentsio seinalea, 4–20mA korronte seinalea

     -- Etapa anitzeko aurrezarpena: 4 puntu / 16 puntuko I/O presio finkoaren aurrezaratutako funtzioa

     -- Fieldbus komunikazioa: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (komunikazio-plaka osagarria behar du)

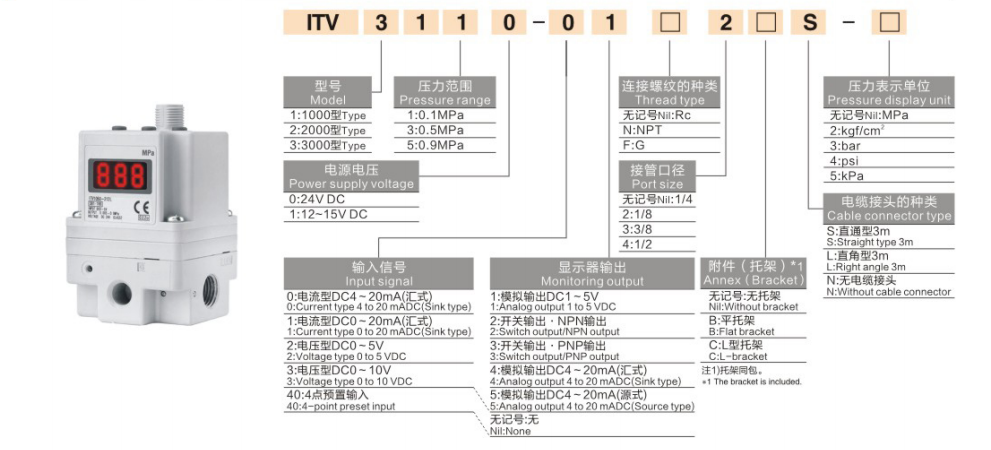

 2. Eredu kodearen adibidea: ITV2050-31F2BN3

     -- ITV2050: ITV2000 emari ertaineko seriea

     -- 31: G1/4 ataka haria

     -- F: Muntatzeko euskarria laua

     -- 2: DC0–10V tentsio analogikoa sarrera

Oinarrizko produktuaren abantailak

  1. Fluxu handiko errendimendua asko berritu da

     -- Gehienezko fluxu-ahalmena 5 aldiz handitu da fluxu txikiko ITV serie estandarrekin alderatuta, hodi handiko zilindroen eta zilindro anitzeko ekipo sinkronikoen mugimendu bizkorreko eskakizunak ezin hobeto asetzen ditu.

  2. Zehaztasun handiko eta epe luzerako egonkortasun bikaina

     -- Kontrolatu zehaztasuna ±% 1 F.S.-en barruan, erantzun-abiadura ultra-azkarra eta presio-gorabehera txikia, doitasun-muntaia, erdieroaleen prozesatzeko, estaldura automatikoa eta estandar altuko beste ekoizpen-lerroetarako aproposa.

  3. Eskema optimizatu arina trinkoa

     -- ITV2100 modeloaren pisua % 19 murriztu da aurreko belaunaldiaren aldean, euskarri malgua eta oinarriaren muntaketa instalazio-espazio mugatua egokitzeko.

  4. Erabiltzaile atsegina funtzionamendu adimenduna

     -- Distira handiko LED pantaila digital integratua presio-balioa denbora errealean bistaratzeko; Autodiagnostiko algoritmoarekin eta akatsen alarma irteerarekin hornituta dago arazoen konponketa eta mantentze-lanak errazteko.

Industria-aplikazioen eszenatoki tipikoak

     -- Presio-kontrola fluxu handiko zilindroetarako eta eragingailu pneumatikoetarako: ontziratzeko makinak, banatzeko eta itsasteko ekipo automatikoak

     -- Etapa anitzeko presio-aldaketa automatikoa: soldadura-ekipoak, errematxatzeko estazioak, filmak eta hari-tentsioa kontrolatzeko sistemak

     -- Doitasun handiko prozesu pneumatikoen begiztak: erdieroaleen fabrikazioa, proba optikoak, doitasun medikoko automatizazio ekipoak

     -- Urruneko presioaren doikuntza zentralizatua produkzio-lerro automatizatuetan: ordezkatu eskuzko erregulatzaile multzo anitz presio digital bakarreko kontrolerako.

Ereduak aukeratzeko jarraibideak

     -- Aukeratu serieak behar den emariaren arabera: ITV1100 fluxu mikro txikirako, ITV2100 fluxu ertain unibertsalerako, ITV3100 fluxu handiko ekipo astunetarako

     -- Berretsi presio-barruti erregulagarria prozesuko lan-presio-eskakizun guztiak guztiz estaltzeko (0,005-0,9 MPa sorta osoa aukerakoa)

     -- Partiduen kontrol-seinale mota: DC0–10V tentsio analogikoa aukera estandar gisa; hautatu komunikazio-taula dedikatua fieldbus kontrol digitala behar bada

     -- Berretsi muntaketa inprimakia: Oinarrizko muntaketa / alboko muntaketa / euskarria muntatzea tokiko aire-hodien diseinuarekin bat etortzeko

Esaldi bakarreko laburpena

     SOLH ITV fluxu handiko balbula elektropneumatiko proportzionalak presio digitalaren doikuntza etengabea egiten du kontrol elektrikoko seinaleen bidez, fluxu-ahalmen oso handia, IP65 babes industriala eta mota askotako seinale analogiko/eremu-busen interfazeekin hornituta, urruneko, doitasun handiko eta bolumen handiko aire-presioa erregulatzeko sistema automatizatu guztietan.
