M5 serie 5/2 bideko balbula mekanikoa | M5 hariaren traza eta eskuzko kontrol balbula

Marka: SOLH by Richge Technology | 5/2 bideko udaberriaren itzulera mekanikoa eta eskuz kontrolatzeko balbula M5 × 0,8 hariarekin

1. Produktuen ikuspegi orokorra

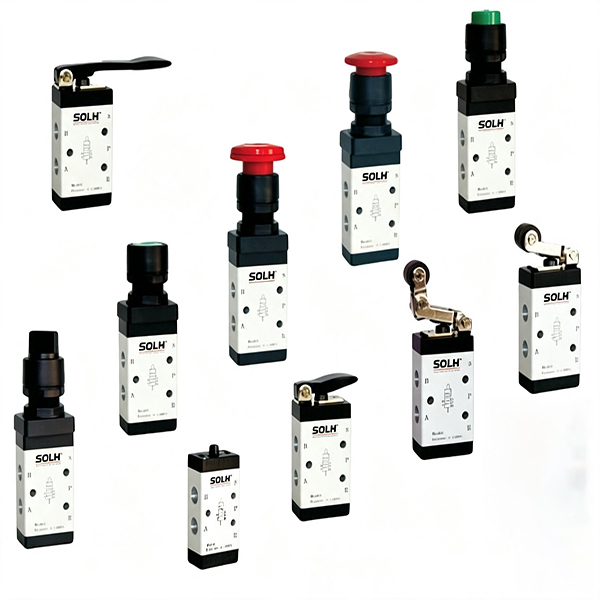

     SOLH M5 seriea profesionala da5/2 bideko bobina motako balbula mekanikoa M5 × 0,8 hari finko interfaze bateratuarekin. Bobinarik gabeko diseinua du, aire-zirkuitua kanpoko indar mekanikoaren eta malgukiaren berrezartze automatikoaren bidez soilik alderantzikatzen dela konturatzen da. Zilindroaren ibilaldiaren mugaren kokapenerako, lekuan seinalearen feedbackerako eta ekipoen eskuzko start-stop kontrol pneumatikorako oso aplikatua. Serie osoak bi oinarrizko mota hartzen ditu: abiarazle mekanikoa (arrabola / plosterra) eta eskuzko kontrola (botoia / palanka). Erabat trukagarria da AirTAC M5 seriearekin eta etxeko balbula mekaniko unibertsalekin ordezkatzeko.

  1.1 Aire Portuaren Definizio Estandarra

     • P Portua: Aire konprimituaren sarrera nagusia

     • A/B Laneko Portuak: Efektu bikoitzeko zilindroekin konektatu kontrol teleskopikorako

     • R1/R2 Ihesbide bikoitza: Balbula gorputzaren alboetan muntatutako ihes-atatuak, zuzenean bateragarriak diren mikro-silengailuen instalazioarekin zarata murrizteko eta hautsa saihesteko.

     • Oinarrizko Funtzioa: 5/2 bideko udaberriaren itzulera egitura, automatikoki jatorrizko egoerara berrezartzen da kanpoko indarra kendu ondoren

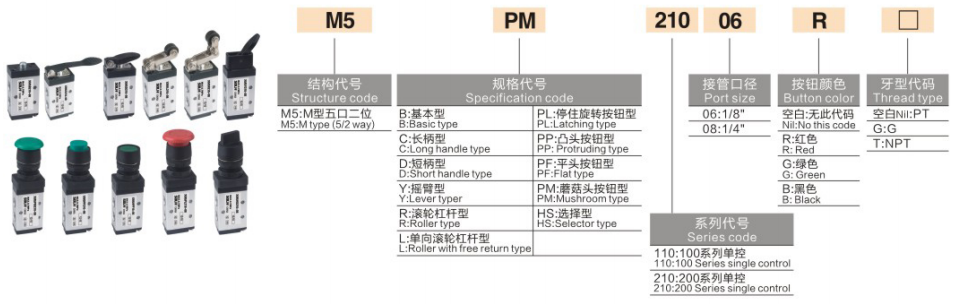

2. Ereduen kodeketa eta buru mota hautatzeko gida (Nukleoa hautatzearen oinarria)

 1. Kodeketa bateratuaren araua: M5【Buru Kodea】-05 (05 M5 hari ataka bateratua adierazten du serie osoetarako)

 2. Ereduaren Adibidea: M5R-05 | Arrabolaren palanka motako 5/2 bideko balbula mekanikoa, M5 hari estandarreko portuarekin

3. Oinarrizko Parametro Teknikoak

4. Egiturazko Nukleoaren Abantailak

     • Spool Egitura orekatua: diapositiba orekatuko bobina diseinua hartzen du, aire iturriko atzeko presio interferentziarik gabe. Kanpoko indar txikia bakarrik behar da alderantzizko ekintza burutzeko, funtzionamendu sentikor eta arinarekin.

     • Dual Split Ihes Diseinua: R1/R2 aldebiko ihes-ataka independenteak kanpoko diseinuarekin. Zuzenean instalatu mikro-silengailuak zarata murrizteko eta hautsaren isolamendu eraginkorra lortzeko, epe luzerako funtzionamendu egonkorra bermatuz.

     • Angelu Anitzeko Instalazioa: Balbula gorputzaren goiko eta beheko atalak muntatzeko zuloekin erreserbatuta daude, angelu arbitrarioko instalazio finkoari eusten diote ekipoen espazio-diseinu ezberdinetara egokitzeko.

     • Serie Osoko Trukagarritasun Unibertsala: M5 serie osorako balbula-gorputzaren tamaina orokor bateratua, zehaztapen-multzo-base berberarekin bateragarria doako ordezkapena eta muntaketa modularra egiteko.

5. Osagarriak eta Manifold Base

     • M5 manifold oinarria (M5M): 1F/2F/3F lotura anitzeko multzoko plakak, P-portuko aire-hornidura zentralizatua gauzatuz, sakabanatutako balbula bakarreko hoditeria ordezkatuz zirkuitu diseinua errazteko.

     • Laguntzaile Laguntzaileak: M5-tik G1/8-ra murrizten diren osagarri zuzenak, M5 mikro-silengailuak, M5 konektore azkarrak (φ3/φ4 aire-hodiak bat datozenak), muntaketa-euskarri finkoak.

6. Hautaketa bereizketa: M5 vs S3 Balbula Mekanikoa

7. Aplikazio-zirkuitu klasikoak

     • Zilindroen Mugen Kontrola: Zilindroaren bafleak M5R arrabolaren balbula mekanikoa abiarazten du, aire pilotuaren seinalea ateratzen du 4V-ko solenoide balbula kontrolatzeko, zilindroa izendatutako posiziora iristen denean alderantzizko automatikoki konturatuz.

     • Eskuzko Start-Stop Kontrola: M5PP perretxiko-botoi balbulak efektu bikoitzeko zilindro txikien ekintza teleskopikoa zuzenean kontrolatzen du tokiko eskuzko funtzionamendurako.

     • Muntaketa-lerroen tresnen detekzioa: M5B enbalagailuaren goiko haga balbula moldearen lekuan detektatzeko etengailu gisa jarduten du, tresnen kokapenerako logika pneumatiko automatikoa abiarazteko.

Esaldi bakarreko laburpena

     SOLH M5 seriea 5/2 bideko malguki itzulerako balbula mekaniko oso funtzional bat da, M5 × 0,8 hari bateratua duena. Ibilbidearen muga mekanikoa eta eskuzko kontrol modu anitz integratuz, ekintza sentikorra, errendimendu iraunkorra eta trukagarritasun unibertsala ditu, zilindroaren seinaleen feedbackerako eta ekipoen eskuzko kommutazio pneumatikorako kontrol mikro pneumatikoen osagai hobetsia da.
