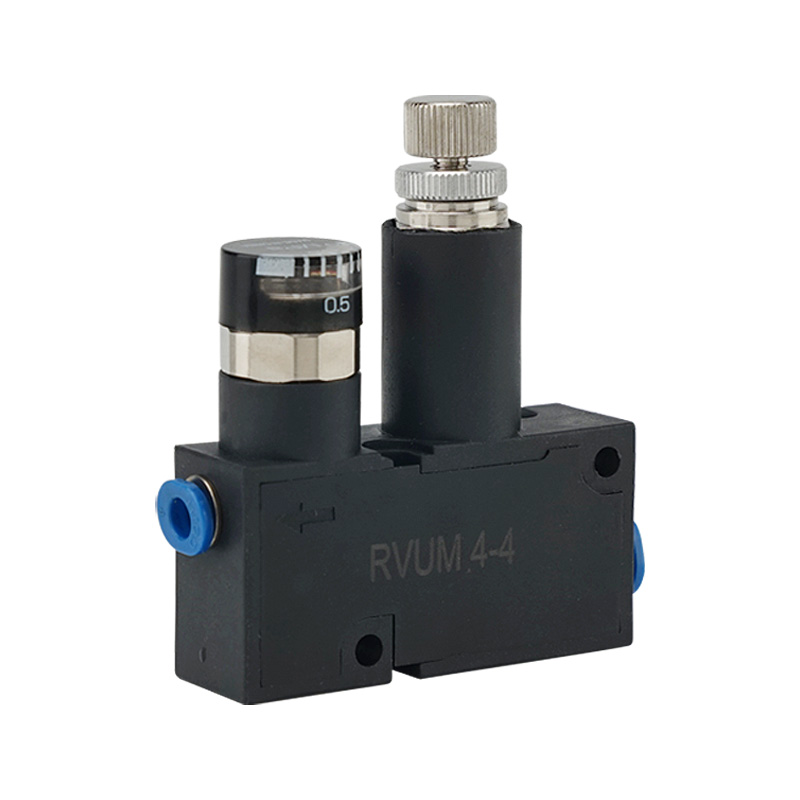

RVUM Serie Mini Presio Erregulatzaile Balbula

RVUM Serie Mini Presio Erregulatzaile Balbula | Ekintza zuzeneko pistoi trinkoa airearen presioa murrizteko balbula ukipen bakarrearekin

Marka: SOLH by Richge Technology | Presio-erregulatzaile pneumatikoa zehaztasun ultra-konpaktua

1. Produktuen ikuspegi orokorra

     SOLH RVUM seriea a dapistoi motako mikro presio erregulatzaile balbula ultra-tripak, espazio mugaturiko miniaturazko zirkuitu pneumatikoetarako bereziki garatua. Erliebe motako egiturak (estandarrak) eta erliebe motakoak ez diren egiturak onartzen ditu, zuzen/ukondodun konexio-aukera malguak, ukipen bakarreko osagarri integratuak eta 0,1-0,8 MPa-ko presioaren doitasun erregulazioa. Diseinu arin ultra-txikiarekin, muntatzeko metodo dibertsifikatuekin eta presio-irteera egonkorrarekin, oso zabala da doitasun-fluxu txikiko agertokietan, hala nola banatzea, hutsean xurgatzea eta mikro-aire putz egitea, miniaturizatutako ekipo automatizatuentzako presioa egonkortzeko irtenbide optimo gisa balio duena.

2. Oinarrizko posizionamendua eta lan-printzipioa

     • Egiturazko Diseinua: Doitasun handiko ekintza zuzeneko pistoi-egitura hartzen du, bi bertsiotan eskuragarri: erliebe mota estandarra eta aukerakoa ez-erliebe mota, zirkuituaren presio erregulazio-eskakizun anitzak betetzen dituena.

     • Zehaztasun Presio Egonkortzea: Gehienezko sarrera-presioa 0.9MPa-ra iristen da, irteerako presio erregulagarri egonkorrarekin 0.1MPa eta 0.8MPa bitartekoa. Erliebe motako diseinuak gainpresioaren airea automatikoki kanporatzen du, beherako presioa etengabe mantentzeko.

     • Ertaina aplikagarria: Aire konprimitu hutsa, oliorik gabeko lubrifikazio-funtzionamendua onartzen duena, lan-ingurune pneumatiko garbi eta doitasunetara guztiz egokituz.

3. Produktuaren ezaugarri nabarmenak

  3.1 Gorputz ultra-trinkoa eta arina

     Balbula gorputz osoak diseinu integratu miniaturizatua hartzen du okupazio espazio oso txikiarekin. Ezin hobeto egokia da ekipamendu-instalaziorako, panelen muntaketarako eta jig-espazio estuaren diseinurako, miniaturazko sistema pneumatikoetarako zero-espazio-okupazioaren optimizazioa gauzatuz.

  3.2 Ukipen bakarreko hodi malguak

     IN eta OUT atakek zuzeneko eta ukondodun motako aldakuntza librea onartzen dute. φ4/φ6 metrikoekin eta 5/32"/1/4" hodi pneumatiko inperialekin bateragarria. Tresnarik gabeko plug-in-instalazioak tokiko hoditeria eta aldaketaren eraginkortasuna asko hobetzen ditu bateragarritasun handiarekin.

  3.3 Zehaztasun handiko presio egonkorra erregulatzea

     0-0.8MPa-ko presio-neurgailu profesionala ±% 5 FSko erregulazio-zehaztasuna du. Presio-irteera ultra-egonkorra ematen du fluxu txikiko zehaztasun agertokietarako, hala nola banatze automatikoa, piezaren hutsean xurgatzea, mikro-aire putz egitea eta kokapen-kontrola, produktuaren zehaztasuna eragiten duen presio-fluktuazioa modu eraginkorrean saihestuz.

  3.4 Muntatze-metodo dibertsifikatuak

     Zuzeneko instalazio independentea eta kluster instalazio integratua eusten ditu. Malgutasunez molda daiteke hainbat ekipamendu-eskakizunetara, puntu bakarreko presio erregulazio independentea eta begizta anitzeko presio zentralizatu kontrol integratua eginez.

  3.5 Errendimendu iraunkorra eta fidagarria

     Balbula gorputza erresistentzia handiko aluminiozko aleazio eta erretxinazko materialez egina dago, korrosioarekiko erresistentzia bikaina eta egitura-egonkortasuna duena. Laneko tenperatura 0 ℃ eta 60 ℃ bitartekoa da (izozterik gabeko ingurunea), ziklo luzeko funtzionamendu egonkorra bermatuz industria-ekoizpeneko eszenatokietan.

4. Zehaztapen Tekniko Orokorrak

5. Ereduen kodeketa-arauak eta hautaketa-adibideak

  5.1 Ereduaren definizio osoa

     Eredu estandarraren formatua: RVUM - [Hodiaren zehaztapena] - [Hodiaren zehaztapena] - [Atzizkia]

     • RVUM: Presio-erregulagailu ultra-trinkorako pistoi motako serie kodea

     • Hodiaren zehaztapen-kodea: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • A atzizkia: Doitasun-neurgailuz hornitua

 5.2 Eredu arrunteko aplikazio kasuak

     • RVUM6-6: Oinarrizko eredua φ6 sarrera zuzenarekin + φ6 irteera zuzenarekin, miniaturazko zirkuitu pneumatiko konbentzionaletarako

     • RVUM6-6-A: φ6 sarrera eta irteera zuzena presio-neurgailu barneratuarekin, ikusizko presioa erregulatuz

     • RVUM4-6: φ4 sarrera zuzena + φ6 ukondoa irteera, kalibre txikiko eredu asimetrikoa espazio estuetarako eta mikro-fluxurako hodietarako

6. Aplikazioaren eszenatoki tipikoak

     • Mikro Automatizazio Ekipamendua eta Jigs: Oso erabilia 3C ekipamendu elektronikoetan, gailu medikoetan, beso robotiko txikietan eta doitasun-tresnen aparatuetan.

     • Doitasun txikiko fluxuaren kontrola: Banaketa automatikorako, pieza hutsean xurgatzeko, mikro aire putz garbitzeko eta kokapen zehatzeko presio kontrolatzeko profesionala.

     • Sistema Integratu trinkoa: Ekipoen instalaziorako, panel txertatuta muntatzeko eta begizta anitzeko kluster integratutako sistema pneumatikoetarako aproposa.

     • Solenoide balbula atzeko zirkuitua: Elektrobalbulen ondoan zuzenean instalatuta dago bigarren mailako presioa murrizteko eta presio-irteera egonkorra lortzeko, aire-presioaren gorabeherak ezabatuz.

7. Produktuen serieen konparaketa eta aukeraketa gida

Esaldi bakarreko laburpena

     SOLH RVUM serieko mini presio-erregulagailuak tamaina ultra-trinkoa, ukipen bakarreko hodi malgua eta 0,1-0,8MPa-ko presioaren doitasun-erregulazioa integratzen ditu, egonkortasun handiko presio-egonkortze-irtenbiderik egokiena da, espazio mugatu duten mikro-zirkuitu pneumatikoetarako eta doitasuneko fluxu txikiko ekipo automatizatuetarako.
