Marka:SOLH Richge Technology-ren eskutik

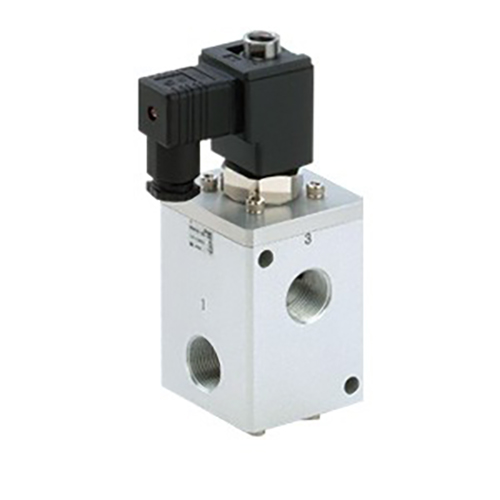

SOLH-k Richge Technologyren pean garatua eta fabrikatua, VCH400 seriea (normalean VCH410 izenez ezagutzen dena) presio handiko pilotu bidezko 3 atakako poppet solenoide balbula bat da. Bereziki presio ertaineko eta altuko aire konprimiturako eta gas geldoetarako kanalizazioetarako diseinatua, 5.0 MPa arteko gehienezko lan-presio nominala du, fluxu-ahalmen bikaina eta presio altuko kommutazio-errendimendu egonkorra, presio altuko kargatzeko, aireztapenerako eta presio-aldaketarako ekipamendu industrialetarako oinarrizko kontrol-osagai gisa balio duena.
|
Item |
Zehaztapen Xehetasunak |
| Balbula Egitura |
3 ataka, pilotu bidezko txopo mota, poliuretanozko elastomerozko zigilua |
| Ertaina aplikagarria |
Aire konprimitua, gas geldoa (ez da bateragarria gas korrosiboarekin) |
| Funtzionamendu-presio-tartea |
0,5-5,0 MPa; Gehienezko froga-presioa: 5,0 MPa |
| Fluxuaren Errendimendua |
G1/2 ataka: Sekzio-eremu eraginkorra 100-110 mm², Cv 5,3-5,8G3/4 eta G1 ataka: Sekzio-eremu eraginkorra 110-120 mm², Cv 5,8-6,3 |
| Portu haria estandarra |
G1/2, G3/4, G1 (ISO 1179-1 G hari paralelo estandarra) |
| Erantzun Errendimendua |
Erantzunaren desbideratzea ≤ ±2 ms; DC bobina aldatzea zenbait ms-tan; AC bobina mozteko atzerapena 20-30 ms |
| Giroko funtzionamendu-tenperatura |
5 ~ 80 ℃ |
| Babes-maila |
Tantaka kontrako eraikuntza, IP65 baliokidea |
| Zerbitzu-bizitza baloratua |
Gehienez 10 milioi etenaldi-ziklo |
| Bibrazio eta Shock Erresistentzia |
Bibrazio erresistentzia: 300 m/s²; Talketarako erresistentzia: 100 m/s² |

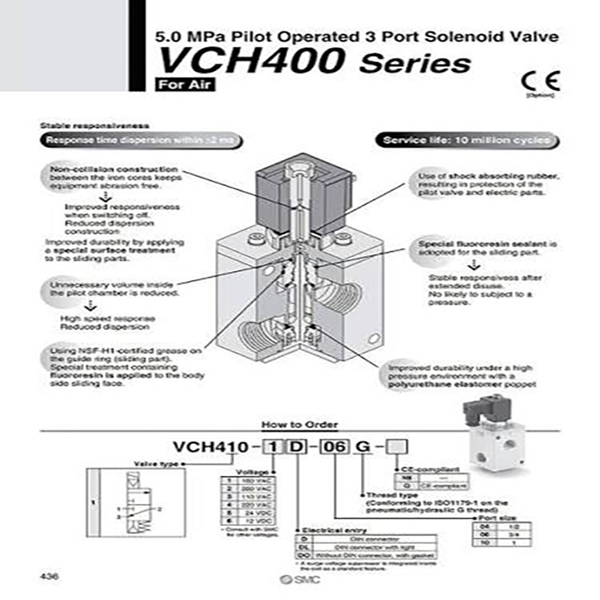

Eredu kodea Adibidea: VCH410-06-5D
--VCH410: Seriearen oinarrizko kodea
--06: Portuaren tamainaren kodea (G3/4)
--5D: DC24V elikadura + DIN konektore elektrikoa Atzizki-kodeek atakaren tamaina, bobinaren tentsioa eta kableatu terminal motak estaltzen dituzte konfigurazio osoa bereizteko.
Sailkapen Funtzionala
--VCH410 (Normalki Itxita NC): Irteerako ataka automatikoki aireratzen da itzalita dagoenean, aproposa aire hornidura nagusia pizteko eta itzaltzeko kontrolerako.
--Hautatzaile balbula eta karga eta aireztapen begizta kontrol gisa erabil daiteke; atzeko presioa eta aldatzeko presio-tartea baieztatu behar dira hoditeria diseinatu aurretik.
-- Lehenetsi oinarrizko parametroen berrespena: lan-presioa, ataka hariaren tamaina, NC/NO funtzioa, bobinaren tentsioa eta kableatu elektrikoaren interfazea.
--Presio handiko aldaketarako edo presio altuko/beheko bihurketa lan-baldintza bikoitzetarako, lotu SOLH VCHR serieko presio handiko erreguladoreekin tarteko zirkuituaren presioa egonkortzeko.
--Aire lehor garbia behar da iragazketa zehaztasunarekin ≤5 μm; olio-lainoak eta partikulak ezpurutasunak zigiluen higadura azkartuko dute eta zerbitzu-bizitza izugarri laburtuko dute.
--Debekatuta dagoen muntaketa-orientazioa: bobinak ez du inoiz beherantz begira jarri behar, hautsa, ura eta partikula arrotzak armadura-multzoan sartu eta trabarik eragin ez dezaten.
--Haria estutzeko momentu estandarra:
*G1/2, G3/4 hariaren atakak: 28–30 N·m
*G1 hariaren ataka: 36–38 N·m
--Aldian-aldian ikuskatu zigilatzeko errendimendua eta kable elektrikoaren estankotasuna.
--Aktibatu etenaldi-ziklo osoa 30 egunetik behin, epe luzerako egoera estatikoak eragindako poppet bobina atxikitzea eta blokeatzea ekiditeko.
SOLH VCH410 presio handiko 3 atakako solenoide-balbulak 5.0 MPa-ko lan-presioa onartzen du, poliuretanozko zigilu elastikoarekin, fluxu handiko G portu estandarrekin eta 10 milioi zikloko bizitza-zerbitzuarekin hornituta, presio ertaineko eta altuko airerako eta gas geldoen karga eta aireztapen industrialaren kontrol-zirkuituetarako kommutazio balbula dedikatu fidagarria.
