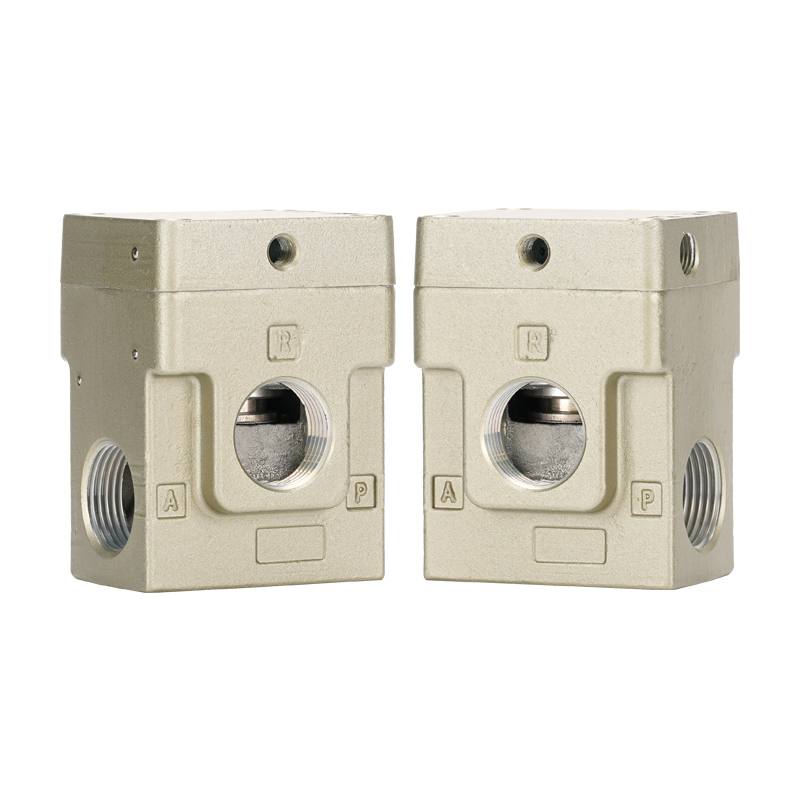

VEX1 serieko fluxu handiko 3 bideko erliebearen presio erregulatzailea

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     VEX1 seriea Richge Technology-k SOLH-en azpian garatutako 3 bideko erliebe motako presio-erreguladore handiko eta doitasun handikoa da. Presio iraunkorreko mantentze-lanetan, ihes azkarrean eta bi/etapa anitzeko presio erregulazioan espezializatuta dago zirkuitu pneumatiko astunetarako. Presio handiko aire-tangetarako, bolumen handiko aire putzetarako eta potentzia handiko potentzia handiko zilindro-ekipoetarako presioa kontrolatzeko irtenbide nagusia da.

Oinarrizko produktuaren ezaugarriak

1. Fluxu-ahalmen ultra-altua (Oinarrizko abantaila lehiakorra)

     -- Diafragma-diseinu tradizionalaren ordez poppet-aren egitura orekatua hartzen du, irekiera-ibilbide handia eta fluxu erresistentzia oso baxua dituena.

     -- AR serieko erregulatzaile arruntek baino 3 ~ 5 aldiz emari-tasa handiagoa ematen dute berehalako aire-hornidura-eskaera astunak sustatzeko.

     -- Tamaina handiko gainezkatze-hustubidez hornituta, presio azkarra arintzeko, atzeko presio egonkorra eta presio-fluktuazioa eraginkortasunez kentzeko.

2. Zehaztasun handiko Presio Egonkortzea

     -- Histeresia ≤ 0,03 MPa

     -- Errepikagarritasuna ≤ 0,01 MPa

     -- Sentikortasuna ≤ 0,01 MPa Presioaren fluktuazio minimoa, ezin hobeto egokia presio konstanteko doitasunerako eta fluxu konstanterako lan baldintzetarako.

3. Aukerako bi kontrol-modu

     -- Aire pilotu mota (VEX1□00): P1 kanpoko seinale pneumatikoek bultzatuta, urrutiko aginteetarako, leherketa-frogaren aurkako tailerretarako eta puntu anitzeko presio-alterketa-sistemetarako aplikagarria.

     -- Kanpoko solenoide pilotu mota (VEX1□00+G): Solenoide pilotu-bobina integratua DC24V / AC220V aukerekin, presio elektrikoen aldaketa automatikoa egiteko.

4. Presio-eremu erregulagarri zabala eta presio handiko erresistentzia

     -- Sarrerako lan-presioa gehienez: 1,0 MPa

     -- Presio-tartea erregulagarria: Aire pilotuaren bertsioa: 0,05 ~ 0,9 MPa Solenoidearen pilotuaren bertsioa: 0,05 ~ 0,7 MPa5. Erabiltzaileentzako funtzionamendua eta tenperaturaren egokitzapen zabala · Doako muntaketa-orientazioa angelu mugarik gabe

     -- Guztiz lubrifikaziorik gabeko diseinua, oliorik gabeko aire lehorreko zirkuituekin bateragarria

     -- Funtzionamendu tenperatura tartea: 0 ~ 50 ℃; aire pilotu eredua 0 ~ 60 ℃-ra hedatua, kondentsazioaren aurkako errendimendua

Zehaztapen Teknikoen Taula osoa

Serie-ereduen sailkapena

     -- VEX110□: ataka txikiak (01 / 02)

     -- VEX120□: ataka ertain-txikiak (02 / 03)

     -- VEX130□: ataka ertainak (03/04/06/10)

     -- VEX170□: ataka handiak (10 / 12)

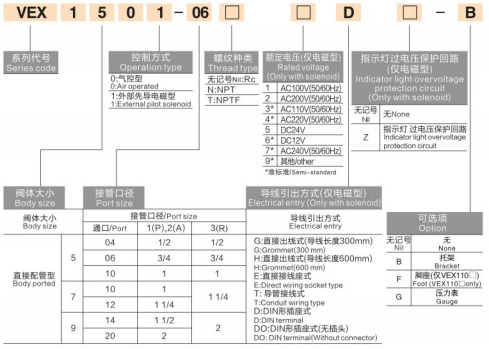

     -- VEX190□: ataka oso handiak (14/20)Eredu-kodearen adibideaVEX1300-03G36-4-01

     -- 130 = Portu ertaineko seriea

     -- 0 = Aire pilotu mota (1 = Solenoide pilotu mota)

     -- 03 = 3/8" ataka haria

     -- G36 = DC24V solenoide pilotu integratua (aukerako osagarria)

Aplikazioaren eszenatoki tipikoak

     - Presioaren egonkortze azkarra eta erliebe azkarra airea biltegiratzeko deposituetarako

     -- Bolumen handiko airea putz egiteko ekipoak: hautsa industriala kentzeko, zatiak lehortzeko eta airea garbitzeko estazioak

     -- Potentzia handiko zilindroak eta aire-motorrak: fluxu handiko unitate egonkorra, hodiaren presio jaitsiera kentzeko

     -- Bi etapa / etapa anitzeko presio kontrola: erregulatzaile bakarra presio anitzeko seinale pneumatiko edo elektrikoen bidez aldatzeko

     -- Oreka-zirkuituak eta tentsio-kontrola: etengabeko tentsioa filma/haria ekoizteko, orekatzeko ekipamendu pneumatikoak

Esaldi bakarreko laburpena

     SOLH VEX1 3 bideko ihes-erreguladore orekatuak fluxu-ahalmena, 0.01MPa-mailako zehaztasun handiko, erliebe-ihes funtzio integratua eta aire/solenoide pilotuaren kontrol-modu bikoitza konbinatzen ditu, presio-kontrolerako aukera ezin hobea da presioa etengabe egonkortzea, erliebe azkarra eta etapa anitzeko presio-aldaketa behar duten pisu handiko sistema pneumatikoetarako.
