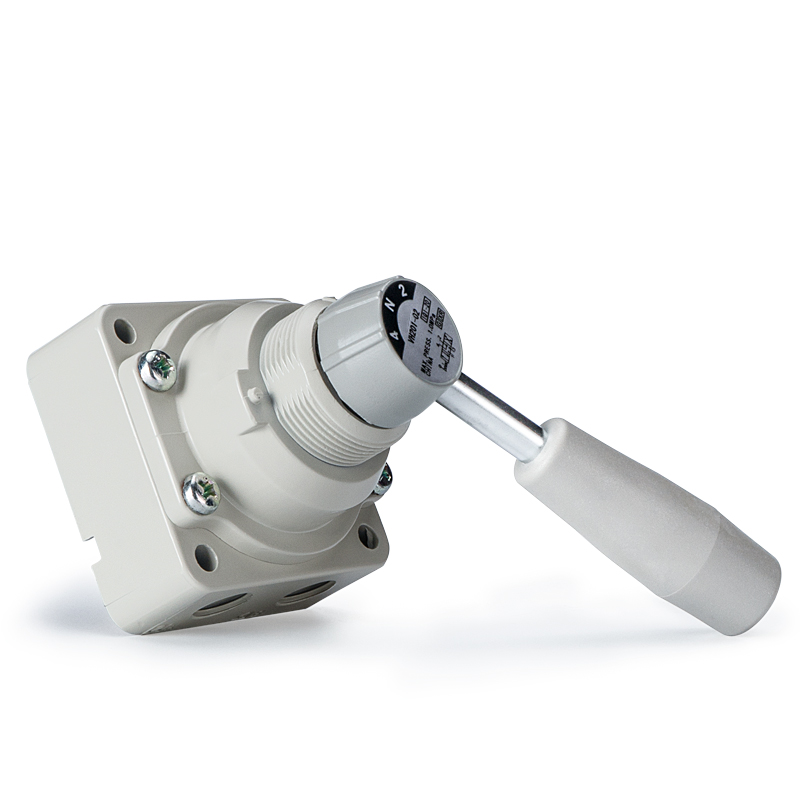

VH serieko 4 bideko eskuzko eskuzko balbula birakaria

Marka: SOLH by Richge Technology

Produktuen Posizionamendua

     VH seriea 4 bideko eskuzko eskuzko balbula birakaria da, 90°-ko heldulekuaren biraketaz funtzionatzen duena, aire-zirkuituak aldatzeko. Eskuzko norabidea aldatzeko, ekipamenduak martxan jartzeko, larrialdi-geldialdietarako eta aire-iturria aldatzeko oso erabilia da sistema pneumatikoetan, egitura mekaniko sinplea, fidagarritasun egonkorra eta posizio bisual argia dituena.

Oinarrizko egitura eta lan-printzipioa

     -- Balbula mota: 4 bideko eskuzko bobina birakaria

     -- Funtzionamendu modua: 90°-ko heldulekuaren biraketa posizioa aldatzeko

     -- Portuaren definizioa: P hornidura sarrera, A/B laneko irteera atakak, R ihes ataka

     -- Zentroko hiru funtzio estandar:

        1. Erdigunea itxita (200/210 eredua): ataka guztiak erdiko posizioan itxita zilindroaren presioa mantentzeko

        2. Zentroko ihesa (201/211 eredua): A eta B portua ihesari konektatuta dago presio osoa askatzeko

        3. 2-Posizioa (202/212 eredua): erdiko posiziorik ez, bi egoera bakarrik P→A / P→B

     -- Zigilatze-egitura: zehaztasun birakaria duen zigilua barne-ihesaldi oso baxuarekin

     -- Muntatzeko aukerak: alboko hodiak / beheko hodiak; panelen muntaketa / zuzeneko balbula gorputzaren muntaketa.

Fitxa tekniko osoa

  1. Parametro Orokor Unibertsalak

     -- Aplikatzen den fluidoa: Aire konprimitua

     -- Froga-presioa: 1,5 MPa

     -- Gehienezko Eragiketa Presioa: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Giro-tenperatura ertaina: -5 ~ +60 ℃ (ez da izozkirik onartzen)

     -- Eragiketa biraketa angelua: 90°

     -- Lubrifikazio-eskakizuna: Lubrifikaziorik gabekoa; ISO VG32 turbina-olioen lubrifikazioa aukerakoa

     -- Materiala: Balbula gorputza - zink aleazio / aluminio fundizioa; heldulekua – ingeniaritza erretxina

  2. Seriearen Tamaina eta Portuaren Parametroen Taula

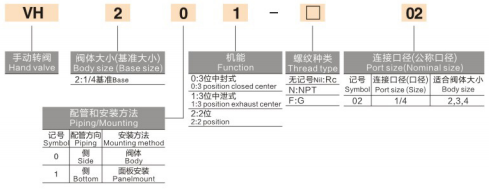

Eredu Kodearen Azalpena

  1. Adibidea: VH210-02

     -- VH: Oinarrizko seriearen kodea

     -- 2: Tamainaren kodea (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Hodien diseinua (0 = alboko ataka, 1 = beheko ataka)

     -- 0: Erdiko funtzioa (0=zentroa itxita, 1=erdiko ihesa, 2=2-posizioa)

     -- 02: Portuaren tamainaren kodea (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Eredu Estandar ezagunak

     -- VH210-02: 1/4", beheko hoditeria, 3 posizioko erdigunea itxita (gehien erabilia)

     -- VH200-02: 1/4", alboko hoditeria, 3 posizioko erdigunea itxita

     -- VH201-02: 1/4", alboko hoditeria, 3 posizio erdiko ihesa

    -- VH310-03: 3/8", beheko hoditeria, 3 posizioko erdigunea itxita

 Oinarrizko produktuaren abantailak

  1. Eragiketa intuitiboa posizioaren blokeoarekin

      90°-ko helduleku birakaria etengailuaren posizioa argi eta garbi ikusten duena; kokapen mekanikoaren blokeo integratuak ustekabeko funtzionamendu okerrak saihesten ditu.

  2. Zentroko hiru funtzio-aukera lan-baldintza ezberdinetarako

     -- Zentroa itxita (200/210): Mantendu zilindroa estutzeko presioa ekipoa itzaltzean.

     -- Zentroko ihesa (201/211): presioa arintzeko segurua eta sistema osoa aireztatzea mantentze-lanetarako

     -- 2-Posizioa (202/212): Bi norabideko aldakuntza sinplea tarteko eusteko posiziorik gabe

  3. Malgutasun handiko muntaketa anitzeko diseinua

     Bai alboko hoditeria eta beheko hodien diseinuak onartzen ditu; bi instalazio-metodo erabilgarri daude: panelean instalatzea edo zuzeneko balbula gorputzaren finkatzea.

  4. Zerbitzu-bizitza luze sendoa eta Mantentzerik gabekoa

      Zigilatzeko egitura birakaria iraunkorra hautsaren eta kutsaduraren erresistentzia bikainarekin; ez da ohiko lubrifikaziorik edo mantentze-lanik behar.

Aplikazioaren eszenatoki tipikoak

     -- Zilindro pneumatikoetarako eskuz bi norabideko kommutazioa

     -- Aldi baterako eskuzko kontrola, presioen aireztapena ekipoak martxan jarri eta mantentze-lanetan

     -- Larrialdi-gelditzeko isolamendua eta aire iturria moztea makinaren segurtasun-blokeatzeko

     -- Eskuzko abiarazte-estazioak produkzio-ekipo erdiautomatikoetarako

     -- Zirkuitu pneumatikoen erakustaldia eta oinarrizko kontrolaren irakaskuntzako proba-bankuak

Esaldi bakarreko laburpena

     SOLH VH 4 bideko eskuzko eskuko balbula birakariak 90°-ko funtzionamendu birakaria ditu, erdiko hiru funtzio trukagarriak, alboko/beheko hodi-aukerak eta panel bikoitzeko/balbula muntatzeko metodoak, eskuz aldatzeko pneumatikorako osagai unibertsal estandar gisa balio duena, tokian bertan martxan jartzeko eta segurtasun-zirkuituaren isolamendurako.
