VHK Series 2/2 & 3/2 Way Knob Eskuzko Balbula | Hatz-balbula birakaria SMC VHK seriearekin bateragarria

Marka: SOLH by Richge Technology | SMC VHK jatorrizko seriearen ordezko osoa

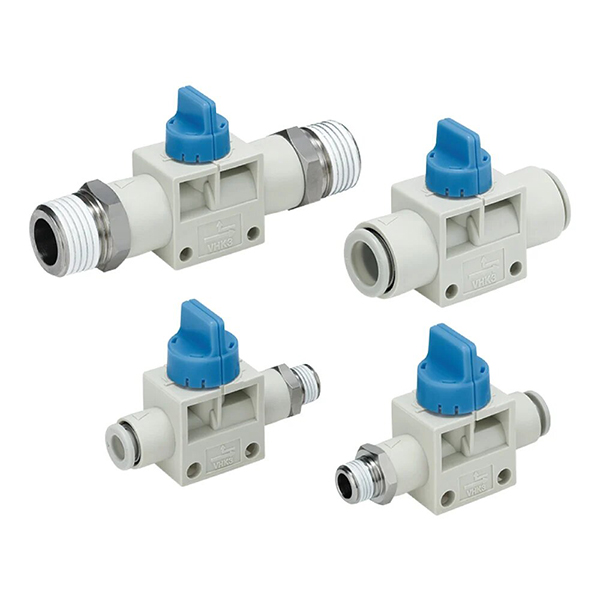

1. Produktuen ikuspegi orokorra

     SOLH VHK seriea eskuzko mozteko balbula txiki bat daVHK2 2/2 bide etaVHK3 3/2 bide motak. 90°-ko botoi birakarien diseinua hartzen du zirkuitu pneumatikoa pizteko eta itzaltzeko kontrola egiteko. 3/2 bideko modeloak itxita dagoenean A atakatik hondar-presioa automatikoki askatzen duen ezkutuko ihes-egitura integratua du, kanpoko R ihes-atakarik behar gabe. Oinarri gehigarririk muntatu gabe lineako kanalizazio zuzeneko instalaziorako diseinatua, eskuzko etengailu ezin hobea da adar pneumatikoetarako, balbula solenoideen aurrean segurtasun-presioa arintzeko balbula eta huts-zirkuitua pizteko eta itzaltzeko kontrolerako. Serie osoa guztiz bateragarria da dimentsio eta funtzionalki jatorrizko SMC VHK seriearekin zuzeneko ordezkapen trukagarrirako.

  1.1 Oinarrizko identifikazioa eta funtzionamendu-logika

     • Knob Kolore Markatzea: VHK2 2 noranzko motarako botoia grisa; VHK3 3 noranzko motarako botoi urdina, identifikazio bisual azkarra lortuz

     • Aldatu Logika: Erlojuaren kontrako 90°-ko biraketa balbula irekitzeko; Erlojuaren orratzen noranzkoan 90°-ko biraketa balbula ixteko, eskuoihalaren erakuslearen egoeraren adierazle argiarekin

     • Zigilatzeko Egitura: Poppet balbula zigilatzeko diseinuak errendimendu hermetiko bikaina eskaintzen du mikro-isuri oso baxuarekin. Eragiketa-momentu ultra-arinak (0,04 ~ 0,14 N·m) hatzak biratzeko eta aldatzeko erraztasunak ematen ditu

2. Ereduen Kodeketa Arauak eta Interfazearen Zehaztapena

     Kodetze Logika: VHK[2/3][A]-[Aurreko Portuaren Spec]-[Atzeko Portuaren Spec]

  2.1 Ereduaren definizioa

     • VHK2: 2/2 bide bakarreko mozketa mota

     • VHK3: 3/2 bideko mozketa + hondar presio arintzeko mota

     • A Atzizkia: erorketaren aurkako eskuoiluaren egitura berritu berria (bertsio hobetua); A ez dago bertsio zahar estandarrentzat

     • R atzizkia: Suaren aurkako balbularen gorputza

  2.2 Portu Mota Kodearen Definizioa

     • F kodea: Push-fit ataka PU nylonezko mahuka konektatzeko

     • S kodea: Kanpoko hariaren ataka haridun hodietarako konexiorako

  2.3 Eredu Aplikazio Adibideak:

     • VHK3A-08F-02S: 3/2 bide berritua erorketaren aurkako eskuko balbula, P ataka φ8 push-fit, A ataka G1/4 kanpoko haria

     • VHK2-06F-06F: 2/2 bideko balbula estandarra, ataka bikoitzeko φ6 push-fit mota zuzena

  2.4 Serie osoa Interfazearen zehaztapenen zerrenda osoa

3. Oinarrizko Parametro Teknikoak

4. Oinarrizko bereizketa funtzionala (gakoak hautatzeko gida)

 4.1 VHK2 2/2 bide (Knob grisa)

     • Estatu irekia: P⇋A aire-hornikuntza egonkorra izateko guztiz eroatuta

     • Estatu itxia: P eta A atakak guztiz moztuta ihes funtziorik gabe

     • Oinarrizko Aplikazioa: Hoditeria on-off kontrol hutsa, oso erabilia hutseko zirkuituaren eusterako eta aire iturri nagusirako etengailurako

  4.2 VHK3 3/2 bide (Boto urdina)

     • Estatu irekia: P→Aire-harrerako eroapen bat ekipoen funtzionamendu arrunterako

     • Estatu itxia: P ataka itxita, ataka batek hondar-presioa automatikoki agortzen du ezkutuko kanal integratuaren bidez

     • Oinarrizko Abantaila: giltza bakarreko hondar gasa itzali ondoren, hondar-presioaren arriskuak ezabatuz eta balbula desmuntatzea eta ekipoen mantentze-lanak segurua bermatuz.

5. Egiturazko Nukleoaren Abantailak

     • Lau kanalizazio-konbinazio unibertsal: F-F push-fit bikoitza, S-S kanpoko haria bikoitza, F-S P-push/A-thread, S-F P-thread/A-push konexio moduak onartzen ditu, guneko kanalizazio-diseinuetara guztiz moldagarriak

     • Aukerako euskarria finkoa: Snap-on muntatzeko euskarri batekin hornituta, aukerako panel eta armairu finkorako instalaziorako, instalazio metodo malguak

     • VHK-A Erortearen Aurkako Egitura berritua: Knob-a askatzearen aurkako diseinu optimizatua, maiztasun handiko funtzionamendu errepikakorretan eskuoia erortzea eraginkortasunez saihestuz, zerbitzuaren egonkortasuna hobetuz.

     • Tamaina txiki trinkoa: Gorputz ultra-txikiaren diseinua, ezin hobeto egokia alanbre-kanaletarako, ekipamendurako hutsune estuetarako eta mikro-zirkuitu pneumatiko trinkoetarako.

     • Zigilatzeko errendimendu bikaina: Doitasunezko txotxongilo zigilatzeko egiturak mikro-isuri oso baxuak lortzen ditu, epe luzerako funtzionamendu estanko egonkorra bermatuz.

6. Hautaketaren bereizketa: VHK Knob Valve vs HSV Hand Slide Valve

7. Aplikazioaren eszenatoki tipikoak

     • Solenoide balbula Aurrealdeko Segurtasun Presioa arintzea: Aire iturria → VHK3 → solenoide balbula. 3 bideko balbulak automatikoki husten du hondar-presioa balbularen atzean ixten denean, osagai pneumatikoen desmuntaketa eta mantentze-lan seguruak eginez presio arriskurik gabe.

     • Huts-zirkuitua On-Off Kontrola: VHK2 2 bideko balbula xurgagailuaren huts-hodietan instalatuta dago, itzali ondoren hutsaren presioa modu egonkorrean moztuz hutsaren eustearen eragina mantentzeko eta aire-ihesaren hutsegiteak saihesteko.

     • Tresneria Mikro Zilindro Adar Etengailua: mikro zilindroen aire iturriaren tokiko eskuzko abiarazte-gelditzeari aplikatzen zaio, ekipo bakarreko arazketarako, mantentze-lanetarako eta zirkuitu independenteak aldatzeko erosoa.

Esaldi bakarreko laburpena

     SOLH VHK seriea 90°-ko hatz birakaria eskuzko balbula bat da, SMC jatorrizko VHK seriearekin guztiz bateragarria. Bi bideko mozketa eta 3 bideko hondar-presioa arintzeko funtzio bikoitzekin, hari/push-fit interfaze konbinazio dibertsifikatuekin eta funtzionamendu ultra arinarekin, eskuzko mini etengailu balbula optimoa da adar-zirkuitu pneumatikoetarako, kontrol pilotuetarako eta hutseko sistemaren segurtasun babeserako.
