VM2 (VM200) Serie Ertaineko 2/3 Portuko Poppet Balbula Mekanikoa

Marka: SOLH by Richge Technology

Produktuen Posizionamendua

     VM2 (VM200) seriea tamaina ertaineko 2/3 portuko balbula mekaniko bat da, guztiz trukagarria den SMC modelo estandarrekin. Poppet zigilatzeko eraikuntza fidagarria hartuta, fluxu-ahalmen handia (Cv≈0,87), Rc1/4 portu estandar unibertsala, eraikuntza industrial sendoa eta eragingailu buru trukagarriak ditu. Korronte-muga detektatzeko, eskuzko funtzionamendurako eta aire-zirkuituetarako makineria automatizatu mota guztietako kontrol mekaniko nagusia da.

Oinarrizko Zehaztapen Teknikoak

  1 Oinarrizko Parametroak

     -- Seriearen kodea: VM200 (izen laburra VM2)

     -- Zirkuitu motak: 2 ataka (VM22x), 3 ataka (VM23x, normalean NC itxia estandar gisa)

     -- Egitura: zuzeneko aktuazio motako zigilatze bikainarekin eta bizitza luzearekin

     -- Jariakin aplikagarria: Aire konprimitua, gas geldoa

     -- Funtzionamendu-presioaren barrutia: 0 ~ 1.0 MPa (hutsean bateraezina)

     -- Giro-tenperatura ertaina: -5 ~ +60 ℃ (ez da izozkirik onartzen)

     -- Portuko haria: Rc1/4 (02); aukerakoa NPT1/4 (N02), G1/4 (F02)

     -- Emariaren errendimendua: Sekzio-eremu eraginkorra 19 mm², Cv = 0,87

     -- Pisu garbia: eredu estandarra 90 g

     -- Hodien diseinua: alboko ataka (01), beheko ataka (00)

     -- Lubrifikazio-eskakizuna: Lubrifikaziorik gabekoa; ISO VG32 turbina-olioen lubrifikazioa aukerakoa

  2. Kanpoko neurri orokorrak (mm)

     -- Alboko ataka bertsioa: 17 × 44 × 25

     -- Beheko portuaren bertsioa: 17 × 44 × 30

Zirkuituaren definizioa eta lan-logika (3 ataka / 2 ataka)

  1. 3 ataka eredua (VM23x, erabiliena)

     -- 1. portua (P): aire-horniduraren sarrera nagusia

     -- 2. portua (A): Kontrol-seinalearen irteera

     -- 3. Portua(R): Ihes-ataka

     -- NC Normalki Itxitako Logika: Aktibatu gabe → P moztu A-tik, A R-ra konektatuta; Aktibatu ondoren → P A-ra konektatzen da, A-k R ihesa mozten du

  2. 2 ataka eredua (VM22x)

     -- Portua 1(P): Fluido sarrera

     -- Portua 2(A): Kontrol-irteera

     -- Normalean itxita: aire-kanala sakatzean irekitzen da, askatu eta berehala mozten da

Eragingailuen buru-zorro trukagarri osoa

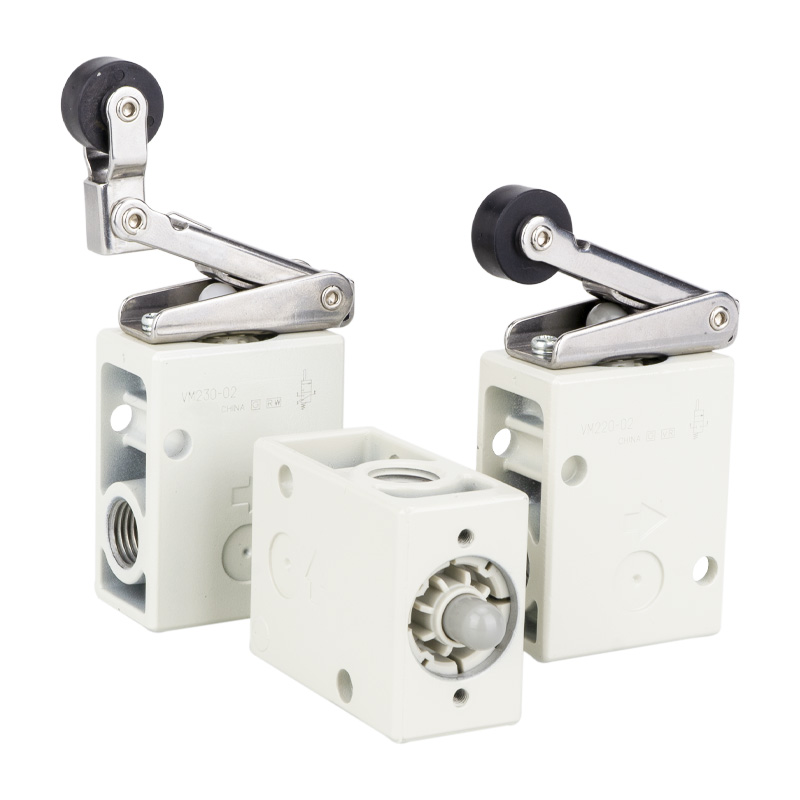

 1. Arrabolaren palanka mota (Ibilbidearen muga detektatzeko, ezagunena)

     -- VM231/221: POM plastikozko arrabolaren palanka estandarra

     -- VM231S/221S: altzairu gogortutako arrabola urradura-erresistentzia handiko lan baldintzetarako

     -- VM233/223: Errebotearen aurkako norabide bakarreko arrabolaren palanka

  2. Plunger Mota zuzena

     VM230/220: Bultzada zuzen estandarra

3. Pultsadore mota (eskuzko jog funtzionatzeko)

     -- VM232/222: Pultsagailu estandar laua

     -- VM232Y/222Y: ikusgarritasun handiko perretxiko horia larrialdietarako geldialdietarako

     -- VM232G/222G: adierazle berdea sakagailu

 4. Aukerako Eragile Bereziak

     Bisagra palanka, txandakako palanka, blokeagarria den botoi birakaria, bi norabideko palanka eta pertsonalizatutako beste abiarazle-buru batzuk

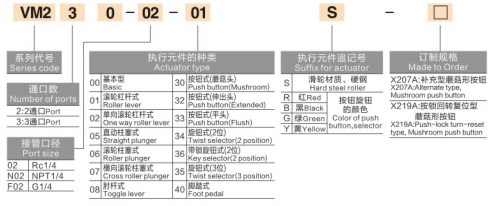

 Eredu Kodearen Azalpena

   1. (Adibidea: VM231-02-01S)

     -- VM231: 3 atakako zirkuitua + arrabolaren palankaren eragingailua

     -- 02: Portuaren hariaren tamaina (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: alboko atakaren diseinua (00 = beheko atakaren diseinua)

     -- S: altzairu gogortutako arrabola (atzizkirik gabe = POM arrabol estandarra)

     -- Kolore-atzizkia: A=beltz estandarra; Y=perretxiko horia; G=botoi berdea

  2. Eredu Estandar Amankomunak

     -- VM231-02-01A: 3 ataka, POM arrabola, Rc1/4, alboko ataka (erabilera orokorreko eredu unibertsala)

     -- VM231S-02-01A: 3 ataka, gogortutako altzairuzko arrabola, Rc1/4, alboko ataka (urradura-erresistentzia handiko lan-baldintza)

     -- VM230-02-00A: 3 ataka, ploter zuzena, beheko ataka

     -- VM232Y-02-01A: 3 ataka, perretxiko horia larrialdi-gelditzeko botoia, alboko ataka

Oinarrizko produktuaren abantailak

     -- Emari ertain handiko errendimendua: Cv = 0,87, mini VM1 baino ia 8 aldiz emari ahalmen handiagoa (Cv = 0,11), ezin hobeto lotzen dira fluxu ertaineko zirkuitu pneumatikoekin

     -- Rc1/4 ataka unibertsala: hari-tamaina estandarra, ereduen arteko bateragarritasun bikaina duten automatizazio-ekipoetarako

     -- Poppet zigilatzea fidagarria: airearen estankotasun ona, hautsaren kutsaduraren erresistentzia, erantzun azkarra eta bizitza luzea

     -- Hodi bikoitzeko diseinuaren euskarria: alboko eta beheko ataka aukerak panel trinkoen instalazio malgurako

     -- Eragingailuaren estaldura osoa: arrabolaren palanka, bultzada, botoi laua eta perretxiko-burua eskuragarri dago muga mekanikoa, eskuzko jogging eta larrialdi-geldialdi agertoki guztiak estaltzeko.

     -- Eraikuntza sendoa eta sendoa: metalezko balbula gorputza; S atzizkia gogortutako altzairuzko arrabolaren aukerakoa da etengabeko funtzionamendu industrial gogorra egiteko

     -- Lubrifikaziorik gabeko diseinua: mantentze-lan karga baxua, aire-zirkuituaren funtzionamendu garbia eta ekologikoa

Aplikazioaren eszenatoki tipikoak

     -- Ekipamenduaren ibilbidearen mugaren sentsazioa: zilindroa / irristagailua posizio osoa detektatzea arrabolaren palankaren eragingailuarekin

     -- Eskuzko jog kontrola: makinaren martxan jartzea eta panelaren funtzionamendua sakagailu bidez

     -- Segurtasun larrialdi-blokeoa: perretxiko buru horia aire-zirkuitua azkar mozteko

     -- Jig eta aparatu aldatzea: estutu / askatu begizta pneumatikoen kontrola

     -- Ekoizpen-lerro automatizatuak: Lanpostuaren kokapen-seinalea eta segurtasun-interblokeatzeko zirkuitu mekanikoak

     -- Enbalatzeko, ehungintzako eta inprimatzeko makineria: Maiztasun handiko abiarazle mekanikoen kontrol-begiztak

Hautapen-konparaketa: VM1 VS VM2 Erreferentzia Bizkorreko Taula

Esaldi bakarreko laburpena

     SOLH VM2 tamaina ertaineko balbula mekanikoa Rc1/4 ataka unibertsalarekin hornituta dago, Cv = 0,87 fluxu handiko ahalmenarekin, sorta osoko eragingailu trukagarriak eta albo/beheko hodi bikoitzeko aukerak, automatizazio industrialeko kommutazio-zirkuitu pneumatiko guztien kontrol mekaniko nagusiko balbula gisa jokatzen du.
