VM4 (VM400) serieko 3 ataka ertaineko poppet balbula mekanikoa

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     VM4 (VM400) seriea tamaina ertaineko 3 atakako balbula mekaniko bat da, SMC jatorrizko modeloekin guztiz truka daitekeena, mini VM1 eta fluxu handiko VM2 serie estandarraren artean kokatua. Funtzionamendu-tarte osoa onartzen du hutsetik (-100kPa) 1.0MPa-ko presio positiboraino Rc1/8 portu unibertsalarekin, alboko/beheko hodien diseinu bikoitza, metalezko eraikuntza sendoa, bizitza iraupen luzea eta eragingailu buru trukagarriak. Oso erabilia trazu-muga detektatzeko, eskuzko jog eragiketa eta segurtasun-interblokeatzeko zirkuituetarako automatizazio-ekipo orokorretan.

Oinarrizko Zehaztapen Teknikoak

  1. Oinarrizko Parametro Orokorrak

     --  Seriearen kodea: VM400 (izen laburra VM4)

     --  Zirkuitu mota: 3/2 bide; Normalean itxita (NC estandarra), Normalean irekita (EZ aukerakoa

     --  Egitura: ekintza zuzeneko txopo mota, zigilatze estua, hautsaren aurkakoa, bizitza luzea

     --  Fluido aplikagarria: aire konprimitua, gas geldoa

     --  Presio operatiboaren barrutia: -100kPa ~ 1.0MPa (hutsean bateragarria, abantaila VM2ren aldean)

     --  Giro-tenperatura ertaina: -5 ~ +60 ℃ (ez da barneko izotz onartzen)

     --  Portuko haria: Rc1/8 (01); aukerakoa NPT1/8 (N01), G1/8 (F01)

     --  Emariaren errendimendua: 7 mm²-ko azalera eraginkorra, Cv = 0,38

     --  Pisu garbia: oinarrizko eredu estandarra 110 g

     --  Hodien diseinua: alboko ataka (01), beheko ataka (00)

     --  Lubrifikazioa: Lubrifikaziorik gabekoa; ISO VG32 turbina-olioen lubrifikazioa aukerakoa

     -- Aldaketa-maiztasun maximoa: 60 ziklo/min sakagailu / arrabolen eragingailuetarako; 6 ziklo/min botoi / hautatzaile buruetarako

     --  Talketarako eta bibrazioen erresistentzia: 1000 m/s² talka erresistentzia, 70 m/s² bibrazio erresistentzia (industria maila astuna)

  2. Kanpoko neurri orokorrak (mm)

     --  Alboko ataka bertsioa: 18 × 30 × 57

     --  Beheko ataka bertsioa: 18 × 30 × 62

  3. 3 Portuko Zirkuituaren Definizioa eta Logika

     -- 1. portua (P): aire-horniduraren sarrera nagusia

     --  Portua 2(A): Kontrol-seinalearen irteerako ataka

     --  3. ataka (R): ihes-ataka

     --  NC Normalki Itxitako Logika: Aktibatu gabe → P moztu A-tik, A ihes R-ra konektatuta; Aktibatu ondoren → P A-ra konektatzen da, A-k R ihesa deskonektatzen du

Eragingailuen buru trukagarrien sorta osoa

  1. Roller Palanka Mota (Ibilbidearen mugaren sentsaziorako ezagunena)

     -- VM431: POM plastikozko arrabolaren palanka estandarra

     -- VM431S: Altzairu gogortutako arrabolaren palanka, urradura astunaren aurkako etengabeko funtzionamendurako

     -- VM432: norabide bakarreko errebotearen aurkako arrabolaren palanka, alderantzizko abiarazlearen funtzionamendu okerrak ezabatzeko

 2. Plunger Mota zuzena

     -- VM430: Plunger-oinarri zuzeneko eredu estandarra, pertsonalizatutako eragingailuen eranskin bereziak onartzen ditu

  3. Pultsagailu eta perretxiko larrialdi-gelditzeko buruak (eskuzko jog eta segurtasun-blokeoa)

     -- VM432: Pultsagailu estandar laua

     -- VM432Y: Ikusgarritasun handiko perretxiko horia larrialdietarako geldialdirako

     -- VM432R: Perretxiko gorria larrialdi-gelditzeko botoia

     -- VM432G: adierazle berdea sakagailu

  4. Eskutiloa / Hautatzailea / Segurtasun-eragile blokeagarriak

     -- VM434: 2 posizio / 3 posizio hautagailu birakaria

     -- VM435: Sakagailu blokeagarria ustekabeko abiarazte faltsuak saihesteko

     -- VM436: Toggle bisagra palankaren eragingailua

Eredu Kodearen Azalpena

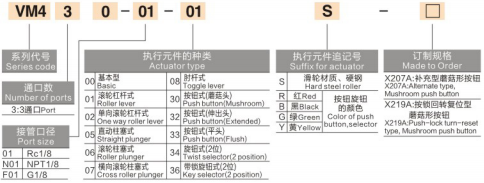

 1. (Adibidea: VM431-01-01S)

     -- VM431: 3 atakako zirkuitua + arrabolaren palankaren eragingailua

     -- 01: Portuaren hariaren kodea (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Alboko ataka hodien diseinua (00 = beheko ataka diseinua)

     -- S: altzairu gogortutako arrabola (atzizkirik gabe = POM plastikozko arrabol estandarra)

     -- Kolore atzizkiaren marka: Y=perretxiko horia, R=perretxiko gorria, G=botoi berdea

  2. Eredu estandar ezagunak

     -- VM431-01-01A: 3 ataka POM arrabolaren palanka, Rc1/8 alboko ataka (erabilera orokorreko eredu unibertsala)

     -- VM431S-01-01A: 3 ataka altzairu gogortutako arrabola, urradura-erresistentzia handiko lan-baldintzak

     --  VM430-01-00A: 3 ataka zuzeneko plungera, beheko ataka eragingailuen muntaketa pertsonalizaturako

     -- VM432Y-01-01A: 3 ataka horia perretxiko buru larrialdi-balbula

Oinarrizko produktuaren abantailak

     -- Hutsune bikoitzeko eta presio positiboaren barruti oso zabala: -100kPa hutsetik 1.0MPa arteko funtzionamendu egonkorra, hutsean adsortzioarekin eta presio positiboko zirkuitu estandarrekin bateragarria (VM2-k ezin du hutsean onartzen)

     -- Poppet zigilatzeko eraikuntza fidagarria: airearen estankotasun bikaina, hautsa kutsatzeko erresistentzia, erantzun azkarra eta ziklo ultraluzea.

     -- Rc1/8 hari estandar unibertsala: automatizazio-ekipamendu orokorretarako oso onartutako ataka-tamaina trukagarritasun handiarekin

     -- Albo bikoitzeko / beheko hodien diseinua: instalazio malgua panel trinko pilatzeko eta espazio mugatuko ekipamenduetarako

     -- Serie osoko eragingailuen zorro osoa: arrabolaren palanka, bultoia, sakagailu laua, koloreko perretxiko-burua, eskuoihal birakaria eta blokea daitezkeen buruek trazuaren muga guztiz estaltzen dute, eskuzko mugimendua, larrialdi-geldialdia eta hautatzailea kontrolatzeko eskakizunak.

     -- Eraikuntza industrial sendoa: metalezko balbula-gorputz sendoa, altzairu gogortutako arrabol aukerakoa eta kolpe/bibrazio erresistentzia handia produkzio-lerro gogorretarako.

     -- Lubrikaziorik gabeko mantentzerik gabeko diseinua: funtzionamendu kostu baxua eta oliorik gabeko aire-zirkuitu ingurune garbia

Industria-aplikazioen eszenatoki tipikoak

     -- Ekipamenduaren trazuaren muga detektatzeko: zilindroaren eta irristagailuen mahaiaren posizio osoko feedbacka arrabolaren palankaren eragingailuarekin

     -- Hutsean xurgatzeko eta askatzeko kontrolatzeko zirkuituak (funtzionamendu egonkorra -100kPa presio negatiboan)

     -- Eskuzko jog proba eta ekipoak martxan jartzea paneleko sakagailuen bidez

     -- Makinaren segurtasuneko larrialdi-blokeoa: perretxiko buru horia/gorria aire-zirkuitua azkar ixteko

     -- Jig & fixture kommutazio pneumatikoa begiztak estutzeko / askatzeko

     -- Enbalatzeko, inprimatzeko eta ehungintzako makineria maiztasun handiko abiarazte mekanikoaren kontrola

     -- Lanpostu automatizatu txikien posizio-seinaleen berrikuspena eta segurtasun-blokeatzeko zirkuitu mekanikoak

Hautaketa Konparazio Taula: VM1 / VM2 / VM4 Seriea

Esaldi bakarreko laburpena

     SOLH VM4 3 ataka ertaineko balbula mekanikoa Rc1/8 ataka unibertsalarekin hornituta dago, Cv = 0,38 fluxu ahalmenarekin, hutsean ~ 1.0MPa presioarekin bateragarritasuna, zigilazio fidagarria, eragingailu trukagarriak eta albo/beheko hodi bikoitzeko diseinua, lan baldintza guztietarako kontrol mekaniko ertain hobetsiko balbula gisa balioz, urradura-errendimendu erresistentzia luzea eskatzen duena.
