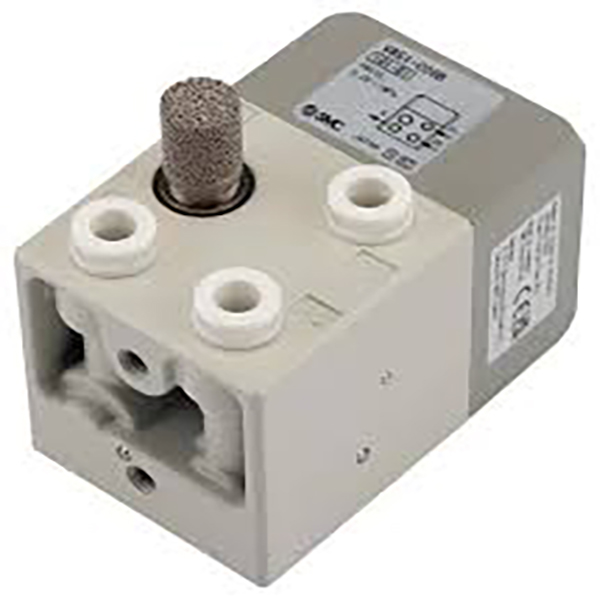

VR51 serieko bi eskuko segurtasun-kontrol balbula pneumatikoa

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     VR51 seriea bi eskuko segurtasun-kontrol balbula pneumatiko bat da. Bere oinarrizko segurtasun-logikak 0,5 segundoko epean bi botoi independente aktibatzea eskatzen du aire irteera sortzeko. Prentsa hidraulikoetan, errematxagailuetan, ebaketa-ekipoetan eta beste makineria arriskutsuetan eskuak birrintzeko, atxilokatzeko eta ebakitzeko istripuak saihesteko garatu da bereziki, EN ISO 13851 eta EN574 nazioarteko segurtasun-arauekin guztiz betetzen dituena.

Oinarrizko lan-printzipioa eta segurtasun-logika

1. Sarrera Bikoitza ETA Ate Logika

     -- P1 eta P2 seinale-sarrerako bi portu independente

     -- A atakako aire-irteera bi sarrerako seinaleak 0,5 segundo baino gutxiagoko denbora-aldea iristen direnean bakarrik aktibatzen da.

     -- Irteerako aire-hornidura berehala mozten da botoi bat askatzen bada edo seinale bat galtzen bada

2. Barne Egitura Mekanikoa

     -- 3/2 bideko 2 posizioko balbula logiko pneumatikoa malgukiaren itzulerarik gabe

     -- 0,5 s-ko denbora atzerapenaren jarraipen-mekanismoa esku bakarreko iruzurra eragiketa sekuentziala ezabatzeko

     -- Isilgailu estandarra aurrez instalatutako R ihes-atakan

Fitxa tekniko osoa

     -- Aplikatzen den fluidoa: Aire konprimitua

     -- Presioaren funtzionamendu-tartea: 0,25 ~ 1,0 MPa

     -- Froga-presioa: 1,5 MPa

     -- Giroko tenperatura: -5 ~ +60 ℃ (izotza debekatuta)

     -- Portu-aukerak: C06: φ6 metriko sugar-errentatzailea push-in egokitzea C07: 1/4" inperial suaren iragazkorra push-in egokitzea

     -- Pisu garbia: gutxi gorabehera. 340 g

     -- Segurtasun Ziurtagiriak: EN ISO 13851, EN574, CE, RoHS

 Eredu Kodearen Definizioa

1.Adibidea: VR51-C06-B

     -- VR51: ​​Bi eskuko segurtasun-balbularen serie kodea

     -- C06 / C07: Push-in atakaren tamaina C06 = φ6 hodi-konektorea C07 = 1/4"-ko hodi-konektorea

     -- B atzizkia: Muntatzeko euskarriaren aukera Atzizkirik ez = Atzeko ataka hodiaren bertsioa B = Metalezko muntatzeko euskarri batekin hornitua (VR51B)

2.Eredu estandar ezagunak

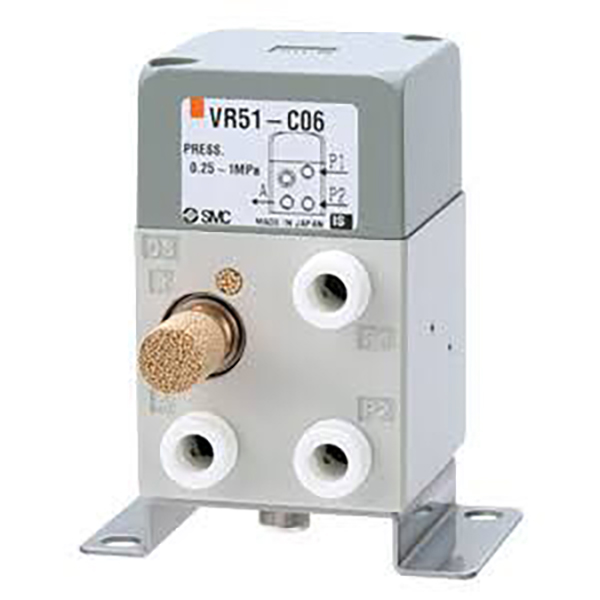

     --VR51-C06: φ6 push-in, atzeko hoditeria (erabiliena)

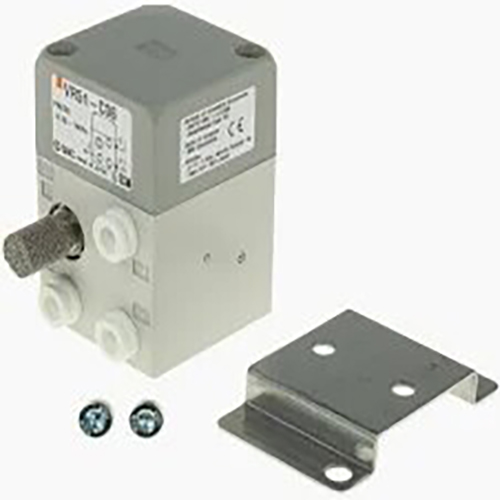

     --VR51-C06B: φ6 push-in muntatzeko euskarria duena

     --VR51-C07: 1/4" push-in, atzeko hoditeria

Oinarrizko Segurtasun Abantailak

1. Derrigorrezko bi eskuko eragiketa sinkronikoa tranparik gabeko diseinua

     Baliozko seinale-irteera bi eskuek botoiak 0,5 segundoren buruan eragiten dituztenean bakarrik abiarazten da; esku bakarreko funtzionamenduak ezin ditu ekipoak aktibatu. Makina berehala gelditzen da edozein botoi askatzen denean.

2. Berezko segurtasunerako eraikuntza pneumatiko osoa

     % 100 airez bultzatutako osagai elektrikorik gabe; segurtasun-errendimenduak ez du eraginik izaten elektrizitatearen hutsunean. Leherketaren aurkako egiturak modu fidagarrian funtzionatzen du lantegi-ingurune heze, hautsez eta sukoietan.

3. Iraupen Luzeko Mantentzerik gabeko Egitura sendoa

     Higadura-erresistentearen diseinua kutsaduraren aurkako gaitasun bikainarekin. Lubrifikaziorik gabeko funtzionamendua; isilgailua osagarri estandar gisa sartzen da tokian bertan muntatzeko lana murrizteko.

4. Norabide anitzeko instalazio malgua

     Atzeko edo beheko hodien diseinua onartzen du. Aukerako muntatzeko euskarriak panelak eta ekipamendu-markoak erraz instalatzeko aukera ematen du makina-diseinu desberdinetarako.

Segurtasun-aplikazioaren eszenatoki tipikoak

     - Prentsa pneumatikoak eta errematxatzeko makinak: bi eskuko abiarazlea eskuak birrintzeko lesioak saihesteko

     -- Ebakitzeko eta mozteko makinak: derrigorrezko botoi biko aktibazioa ebaketa-istripuak saihesteko

     -- Benkatzeko eta presiatzeko estazioak: Segurtasun-blokeoa atximurtze-arriskuak ezabatzeko

     -- Injekzio-moldaketa eta estanpazio-ekipo osagarriak: abiarazteko interblokeo zirkuitu segurua

     -- Muntaketa erdi-automatikoak ekoizteko lerroak: Eskuen babesa operazio-eremu arriskutsuetarako

Esaldi bakarreko laburpena

     SOLH VR51 pneumatiko guztiak bi eskuko segurtasun-blokeatzeko balbulak 0.5s-ko detekzio-logika sinkroniko integratua du, EN ISO 13851 segurtasun-ziurtagiri osoa, 3/2 bideko diseinua eta suaren aurkako osagarriak, prozesatzeko ekipamendu pneumatiko guztietan eskuak apurtzeko eta birrintzeko arriskuak saihesteko segurtasun osagai estandar gisa.
