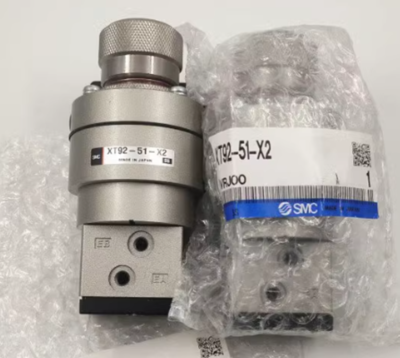

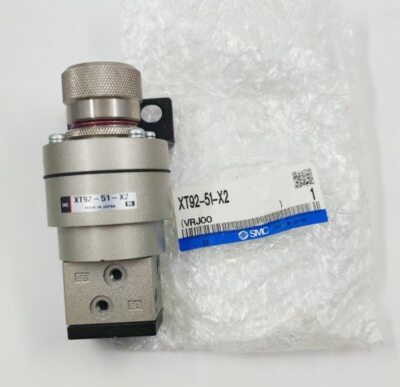

XT92-51-X2 Zehaztasun-presioa hautemateko balbula

Marka:SOLH Richge Technology-ren eskutik

Produktuen ikuspegi orokorra

     XT92-51-X2 SOLH Richge markako UTC pertsonalizatutako balbula berezi bat da. Funtsean, doitasuneko presio erregulatzaile arruntetatik desberdina da eta presio bikoitzeko detektatzeko balbula dedikatu gisa balio du presio baxuko segurtasun babeserako eta seinale pneumatikoen aldaketarako. Unitate pertsonalizatu hau segurtasun-zirkuitu automatizatuetan presio-atalasea aktibatzeko eta seinale bikoitzeko blokeo-kontrolerako garatu da.

1. Oinarrizko zehaztapen teknikoak (guztiz SMC bateragarriak)

     --Eredua: XT92-51-X2 Bertsio Berezia pertsonalizatua

     --Egitura mota: Ekintza zuzeneko presioa hautemateko presio bikoitzeko balbula

     --Porta-harria: Rc1/8, M5 hodietarako osagarriekin bateragarria

     --Ertainia aplikagarria: Aire konprimitua garbitu

     --Konmutazio-presio erregulagarria: 0,1 ~ 0,5 MPa

     --Gehienezko lan-presioa: 0,8 MPa

     --Froga Presioa: 1,2 MPa

     -- Funtzionamendu-tenperatura: -5 ℃ ~ + 60 ℃

     --Pisu garbia: gutxi gorabehera. 300 g

     - Oinarrizko funtzioak: Presio-atalasea hautematea, presio baxuko segurtasun-interblokeoa, aire-zirkuitu bikoitzeko seinalea aldatzea.

2. 3/2 Bideko Portu Logikoen Diseinua

     --P: Aire-horniduraren sarrerako ataka nagusia

     --A / B: Bi konmutazio-irteera portu independente

     --R: Isilgailu integratua duen ihes-ataka

     --Goiko doikuntza botoia: presio-abiaraztearen atalase pertsonalizatua ezartzen du (adibidez, 0,4 MPa)

     --Instalazio aukerak: euskarrien muntaketa edo panelen muntaketa

3. Lan-printzipioa

     Sistemaren presioak aurrez ezarritako atalasea gainditzen duenean: Aireak P atakatik A atakara isurtzen du, B ataka R ihesera konektatzen den bitartean. Sistemaren presioa aurrez ezarritako atalasearen azpitik jaisten denean: Airea P atakatik B atakara isurtzen da, A portua R ihesera konektatzen den bitartean. Balbulak aire-bidearen aldaketa automatikoa egiten du presio-atalase finkoan segurtasun-interblokeoa eta seinale logiko pneumatikoen kontrola osatzeko.

4. Errendimenduaren konparaketa: XT92-51-X2 VS ARP / IR doitasun-erreguladoreak

5. Aplikazioaren eszenatoki tipikoak

     Presio baxuko segurtasun-interblokeoa: ekipoak automatikoki itxaron modu segurura aldatzen ditu airearen presioa aurrez ezarritako balioaren azpitik jaisten denean.

Esaldi bakarreko laburpena

     SOLH XT92-51-X2 presioa hautemateko balbula pertsonalizatuak presio baxuko babesa eta atalase finkoko aire-bidea aldatzea egiten du; segurtasun-blokeatzeko zirkuituetarako osagai logiko pneumatiko berezi bat da eta ezin da erabili etengabeko doitasun-presioa erregulatzeko.
