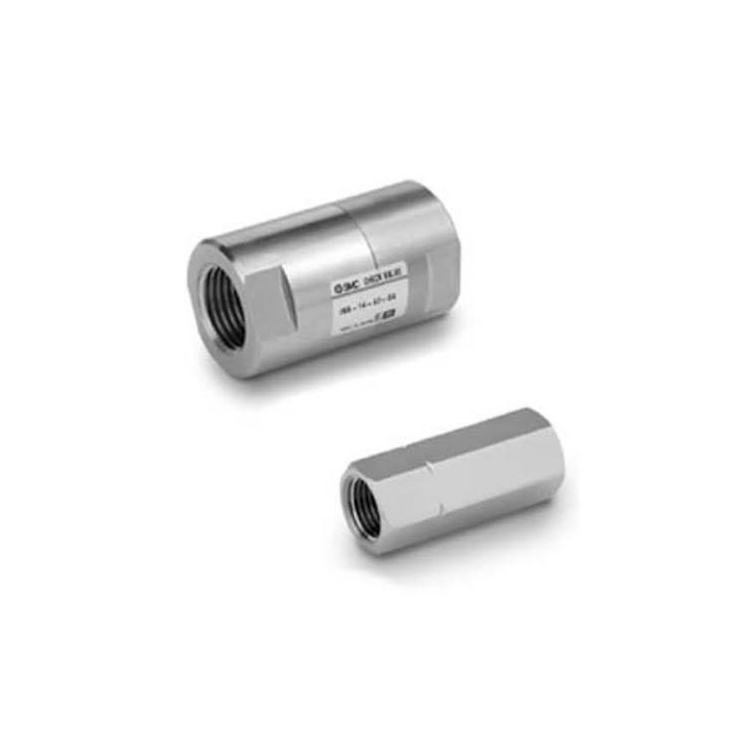

XTO674 / INA14 serieko pitzadura baxuko presio kontrol-balbula

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     SOLH XTO674 eta INA14 serieek produktu-plataforma berdina partekatzen dute, pitzadura-presio oso baxua eta aire konprimituarekin eta urarekin bateragarritasun ertaina dualarekin. Lineako kontrol-balbula hariztatuak oso zabalak dira hutseko zirkuituetan eta sistema pneumatiko orokorretan alderantzizko fluxua saihesteko, presio baxuko likido eta ur hodietarako ere egokiak. XTO674 tenperatura baxuko lan-baldintzetan zentratzen da, eta INA14 industria-eszenatoki estandarrak eta korrosioarekiko erresistenteak hartzen ditu.

 Eredu Kodeen Sailkapena eta Izendapen Araua

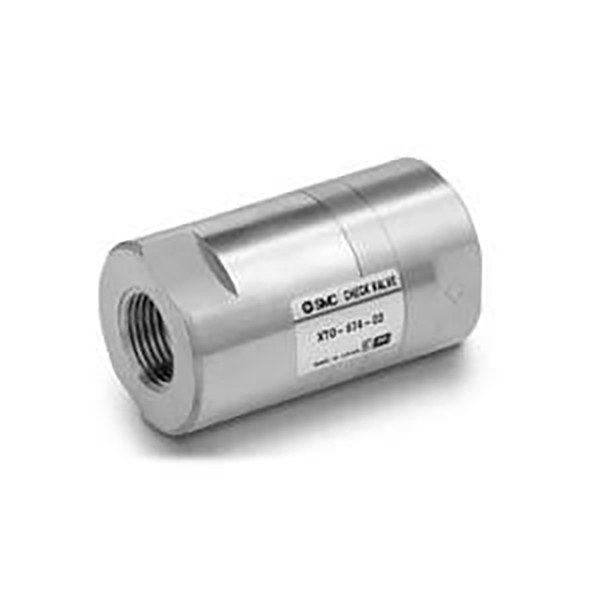

     -- XTO674: Letoizko gorputza, tenperatura baxuko erresistentearen bertsioa (-30 ℃ gutxieneko funtzionamendu-tenperatura)

     -- INA14: Serie estandarra, aukerako letoia / SUS304 altzairu herdoilgaitzezko gorputza, tenperatura-tarte normala (-5 ℃ gutxienez)

     -- Portuaren tamaina atzizkiaren definizioa: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Partekatutako Zehaztapen Tekniko Unibertsalak

     -- Cracking-presioa: 0,01 MPa (0,1 bar), atalase baxua hutsean eta presio baxuko zirkuituetarako aproposa.

     -- Gehienezko Froga Presioa: 1,0 MPa

     -- Baliagarriak diren euskarriak: aire konprimitua, ura, gas geldo neutroa eta likido neutroa

  1. Funtzionamendu-tenperatura-tartea

     -- XTO674: -30 ℃ ~ + 80 ℃ (kriogenikoarekiko erresistentea)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Aukerako zigilu-materialak

     -- NBR (estandarra): airerako eta ur garbirako, aplikagarria den tenperatura -5 ~ 60 ℃

     -- FKM: Olioarekiko erresistentea eta tenperatura altuko erresistentea, 80 ℃ arte

     -- CR: Eguraldiarekiko erresistentea eta urradura erresistentea, aukerakoa XTO674 serierako

  3. Balbula Gorputzaren Materialaren Aukerak

     -- XTO674: letoizko gorputz trinkoa soilik

     -- INA14: Letoia / SUS304 altzairu herdoilgaitza (gako bustitako pieza guztiak altzairu herdoilgaitza)

Ereduaren Parametroen Konparazio Taula Tipikoa

Oinarrizko produktuaren abantailak eta aplikazio-esparrua

 1. 0.01MPa pitzadura-presioa ultra baxua

     -- Irekitze egonkorra -0.1MPa huts-baldintza azpian, hutsaren galera eta xurgatze-kopa / huts-sorgailuaren atzera-fluxua eraginkortasunez saihestu.

  2. Bi norabideko zigilatzea fidagarria

     -- Aurrerako fluxu leuna, alderantzizko isuri zero; huts-ponpak, solenoide balbulak eta zilindroak alderantzizko presio gorakadak eragindako kalteetatik babesten ditu.

  3. Mini lineako harizko egitura

     -- Zuzenean instalatuta dagoen hodiaren barruan muntaketa-euskarri gehigarririk gabe, ezin hobeto egokitzen da ekipamendu estu trinkoaren diseinurako espazioa.

 4. Diseinu unibertsala dual ertaineko aire eta ura

     -- Zirkuitu pneumatiko lehorrekin eta presio baxuko ur likidoko kanalizazioekin bateragarria ordezko piezen inbentario motak murrizteko.

 5. Hutseko sistemaren bateragarritasun osoa

     -- Hutsean probatzeko ekipoetarako eta presio negatibo pultsatuzko hutseko zirkulazioko begiztak egiteko egokia.

Instalazio eta ereduak aukeratzeko jarraibideak

  1.  Fluxuaren noranzkoaren marka: "→" gezi bat inprimatuta dago balbularen gorputzean, fluxu ertaineko norabidea adierazteko; alderantzizko instalazioak guztiz blokeatuko du fluidoen igarobidea.

  2. Portuaren tamaina bat etortzea: hautatu Rc1/8" ~ Rc1/2" kanalizazio diametroaren arabera; Rc1/4" (02 atzizkia) zehaztapen orokor ohikoena da.

  3.  Media eta tenperatura hautatzeko arauak

     -- Tenperatura baxuko / hutseko lan baldintzak → Aukeratu XTO674 seriea

     --  Giro-tenperaturako aire arrunta eta ur garbia → INA14 NBR zigiluarekin
     -- Olioa duten komunikabideak edo tenperatura altuko fluidoa → INA14 FKM fluorozko gomazko zigiluarekin

  3. Hutseko Sistema Gomendatutako Diseinua

     -- Instalatu kontrol-balbula huts-sorgailuaren, iragazkiaren eta xurgatze-koparen artean airearen atzera-fluxua blokeatzeko eta huts-gradu egonkorra mantentzeko tarteka funtzionatzen denean.

SOLH Trukagarritasunaren abantaila

     XTO674 eta INA14-ek dimentsio orokorrak, hariaren atakaren tamaina eta oinarrizko errendimendu-parametroak partekatzen dituzte. Bi serieak zuzenean gurutzatu daitezke tokian kanalizazioa aldatu gabe, kostuen errendimendu handiagoa eskainiz inportatutako eredu baliokideekin alderatuta.

Esaldi bakarreko laburpena

     SOLH XTO674 / INA14 lineako hariztutako kontrol-balbulak 0.01MPa pitzadura-presio baxuarekin aire eta ur komunikabide bikoitzak onartzen ditu, aukerako letoizko/altzairu herdoilgaitzezko gorputza eta zigilatzeko material anitzak, hutsean, kriogeniko, pneumatiko orokorretarako eta presio baxuko fluido industrialetarako babes-fluxuaren aurkako babes fidagarria eskaintzen du.
