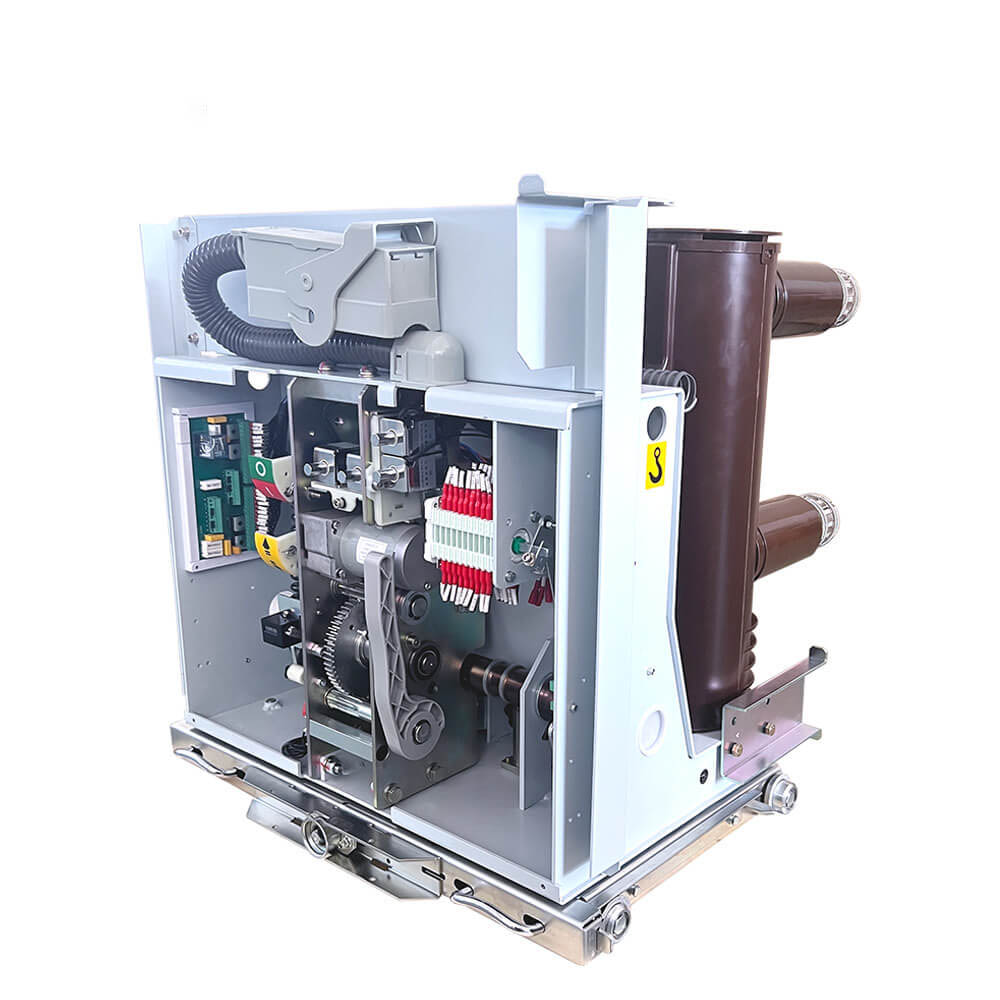

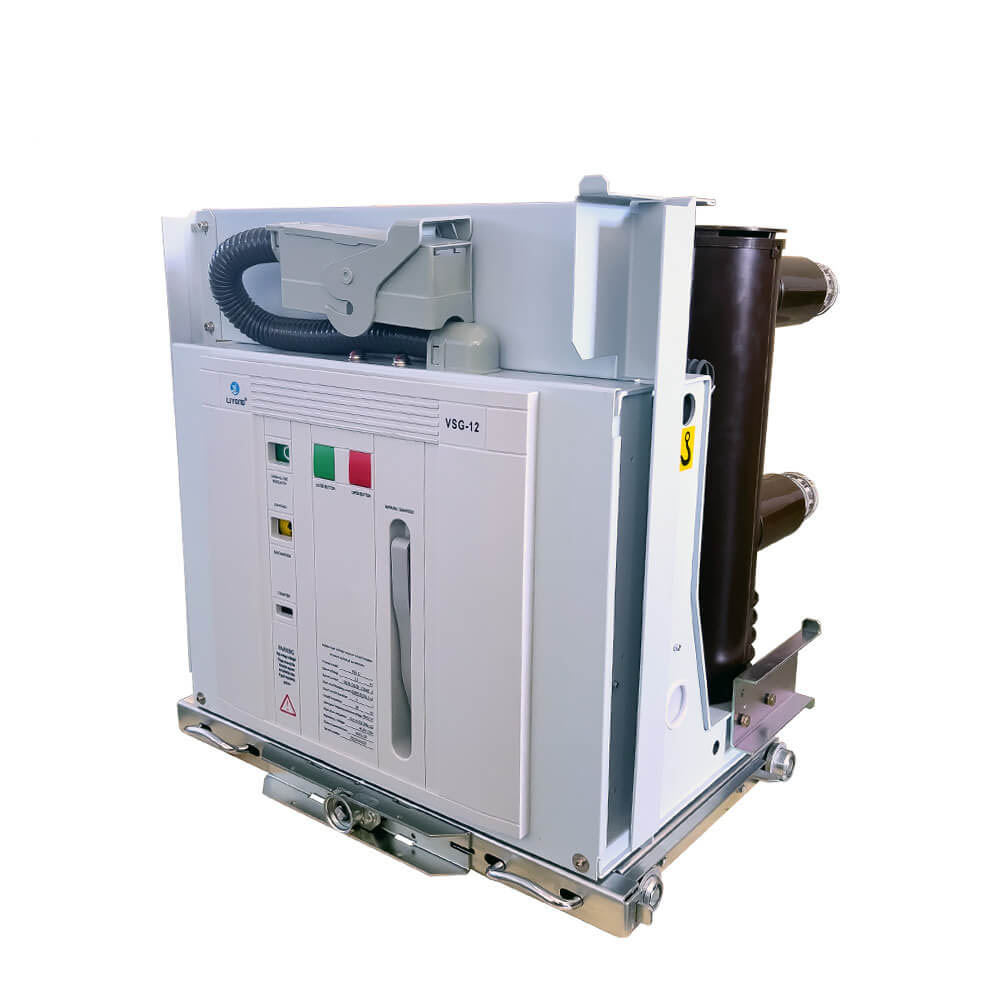

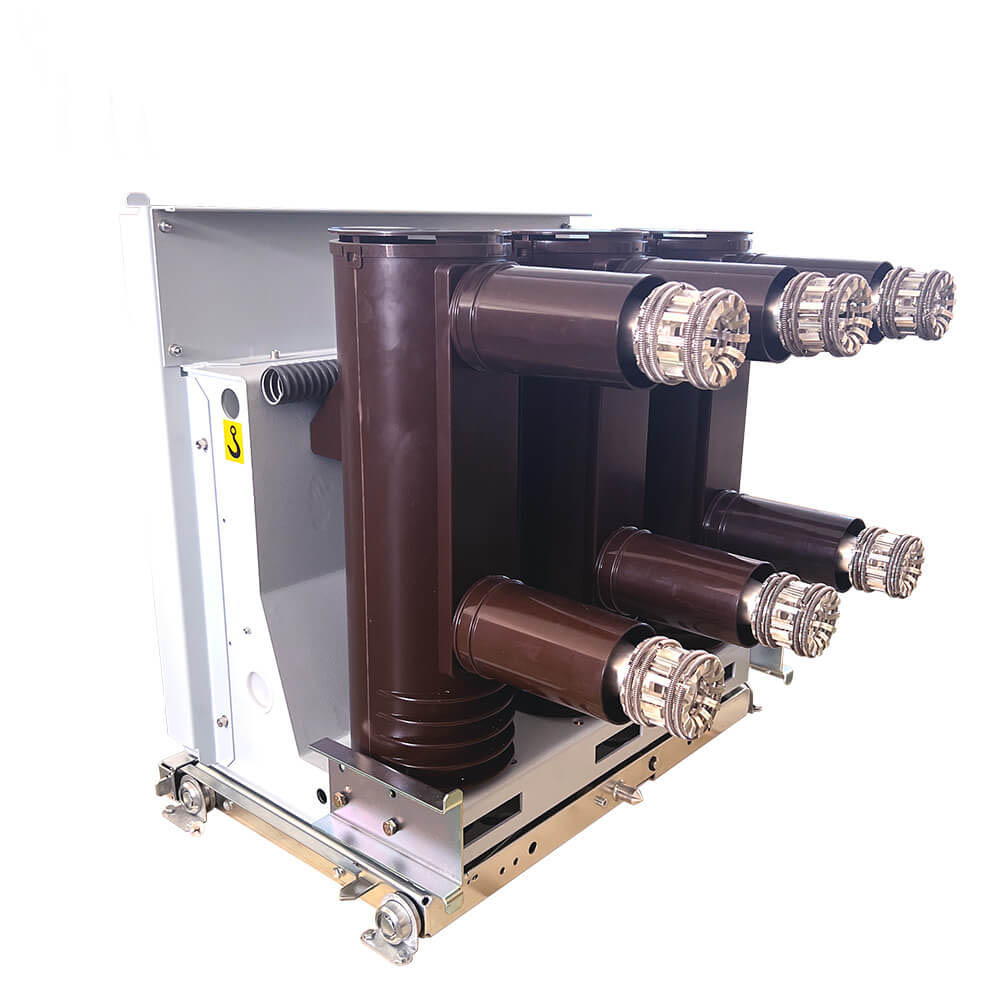

10kV 12kV Tentsio ertaineko eskuko eskuko mota VCB hodi isolatzailearekin zati eroaleekin
Model:VSG-12/630-210
VSG-12 barruko tentsio handiko hutsezko zirkuitua apurtzailea 12kV-ko potentzia-sistemetan, hiru faseko tentsioarekin bat datozen 12kV-ko aplikazioetan erabiltzeko diseinatuta dago. Potentzia banatzeko ekipoetarako eta industria-instalazioetarako babes eta kontrol unitate erabakigarria da. Zirkuitu-haustura hau egokia da uneko eragiketak edo zirkuitu laburreko korronteak behin baino gehiagotan eragiteko gaitasuna behar duten inguruneetarako egokia.
Zirkuitu-hausleak diseinu modularra du, eta bertan eragiketa mekanismoa eta zirkuituaren breaker gorputza bereizten dira, ordezkapen eta muntaketa azkarrak ahalbidetuz.
VSG hutsezko zirkuitua Breaker barruko aldagaia berria da. Hiru fase AC potentzia sistemarako erabiltzen da batez ere, 12KV tentsio kalifikatua eta 50-60Hz-ko maiztasuna baloratu ditu. Egitura trinkoa, fidagarritasun handia, funtzionamendu txikiko bibrazio txikia eta mantentze erraza ditu. Askoz erabil daiteke zentraletan, altzairuzko errotak, metalurgia, petrokimikoa, garraioa, eraikinak eta beste industria eta meatze enpresetan. Tentsio handiko motorrak, transformadoreak, lerro matxurak eta bestelako karga babesteko etengailu gisa.
VSG motako tentsio handiko hutsezko zirkuitua Zirkuitua aprobetxatzeko egokia da, Hiru faseko AC 50Hz eta 7.2KV-40.5KV-ren puntuatutako potentzia-sistemetan. Eta ekipamendu elektrikoen babesa eta kontrola. Kyn28a eta erdi ertaineko eskuz egindako kommutadun beste batzuekin hornituta egon daiteke eta XGN finkoko etengailuekin hornituta egon daiteke.
VSG motako tentsio handiko hutsezko zirkuitua Zirkuitua GB1984 "AC tentsio handiko zirkuitua", JB / T3855 "3.6 ~ 40,5 kV-k. Ezagutu "10-35kv goi mailako tentsioko hutsezko zirkuitua baldintza teknikoak ordenatzeko". Tamaina txikiko abantailak ditu.

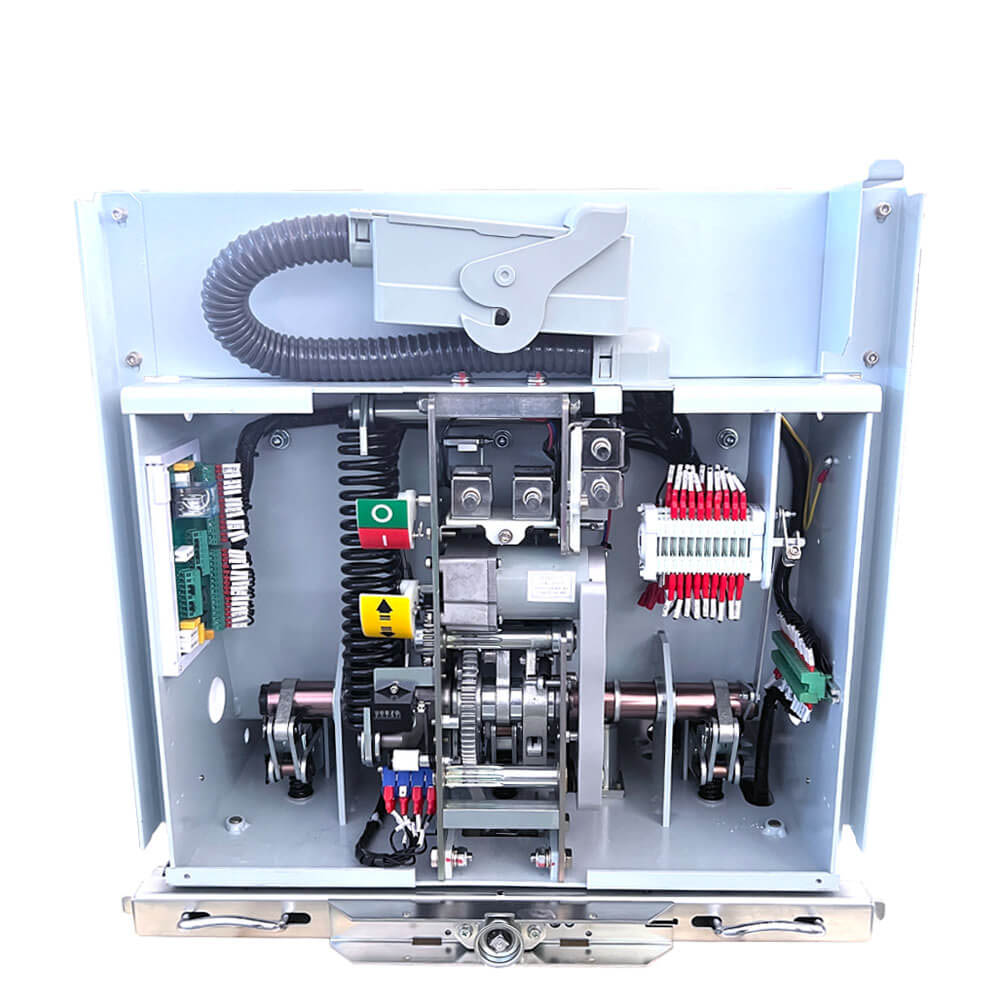

VSG mekanismoak kamera bat erabiltzen du (mekanismoaren oinarrizko moduluan) ardatz zuzenean (markoaren ardatz moduluan) transmisio esteka murrizteko eta transmisioaren eraginkortasuna hobetzeko (ez da konexiorik ez). Murriztu produktuaren energia-sarrera eta handitu produktuaren zerbitzuaren bizitza. Instalatu zirkuitu modulu nagusia, hau da, bete hutsezko zirkuituaren oinarrizko konfigurazioa. Ondoren, instalatu xasearen auto modulua, kontaktu besoa, kontaktua eta mahuka isolatzailea eskuz egindako zirkuituaren etengailuaren konfigurazioa osatzeko.
Ezaugarri teknikoak
1. Txinan eskucart mota intelektual independenteko eskuko eraikin motaren lehen belaunaldia. Heldutako teknologia eta prezio / errendimendu erlazio altua ditu.
2. Gako zatiak Nikelazko fosforoa aloka-xurgapena hartzen dute higadura erresistentzia eta korrosioarekiko erresistentziarekin.
· Funtzionatutako sekuentzia: o-0.3S-co-180s-co edo O-180s-co-180s-co (40ka)
· Bakarka / bizkarreko back-back-bankuen banaketa uniztera: 630a / 400a
· Zirkuitu laburreko zirkuitua kalkatutako eragiketa kopurua: 30 aldiz
· Amaiera ordua: 30-70ms
· Ordutegia: 20-50ms
· Bizitza mekanikoa: 30.000 eragiketa
· Energia biltegiratzeko eta funtzionatzeko tentsioa: AC220 / 110V, DC220 / 100V
· Harremanetarako hutsunea: 11 ± 1mm
· Harremanen gehiegikeria: 3,5 ± 0,5mm
· Batez besteko itxiera abiadura: 0,5-0,8 m / s
· Batez besteko irekiera abiadura: 0,9-1,2 m / s
· Kontaktua errebote denborarekin itxita: ≤2ms
· Hiru fasearen irekiera eta itxiera sinkronizatzeko denbora: ≤2MS
· Zirkuituaren erresistentzia nagusia: ≤50μω (630a), ≤45μω (1250A), ≤35μω (1600-2000A), ≤25μω (2500A eta Goiko)
Produktuaren ezaugarriak:
· Aplikagarritasun zabala: VCB VSG-12 MODALIST MEMCANISMS VCB VSG-12 Barrualdeko tentsio handiko hutsezko zirkuitua apurtzailea egokia da hainbat ingurutan eta bereziki egokia da eragiketa maiz eta fidagarritasun handiko potentzia sistemetan behar duten aplikazioetarako egokia.
· Diseinu modularra: funtzionamendu mekanismoak diseinu modularra erabiltzen du, ordezkapen eta muntaketa azkarren erosotasuna eskainiz.
· Segurtasuna eta fidagarritasuna: errendimendu elektriko nabarmena du, botere ekipamenduak fidagarritasun eta kontrolatzeko modua.
· Bizitza mekaniko luzea: bizitza mekaniko altuarekin, erabilera-denbora luzez jasan dezake.
Diseinu aurreratua: Harremanetarako hutsuneak eta kontaktua hutsera bezalako ezaugarriak errendimendu eta fidagarritasun handia bermatzen dute.
Oinarrizko informazioa.
Parametro teknikoa
Dimentsioko marrazkia:
Ingurune eragilea:
· Ingurune tenperatura: ez da% 40 ° C baino handiagoa, ez -15 ºC baino gutxiago (30 ºC-ko biltegia ez da onartzen).
· Altitudea: 1000m ez gainditzea.
· Hezetasun erlatiboa: eguneroko batez bestekoa% 95etik gorakoa ez da, hileroko batez bestekoa% 90etik gorakoa ez da. Eguneko batez besteko saturazioaren lurrunaren presioa 22 × 10-3MPA gainditzen ez duena, hileroko batez bestekoa 18 × 10-3mpa ez da gainditzen.
· Intentsitate sismikoa: 8. maila ez gainditzea.
· Aplikazio guneak: suterik gabeko lekuetan erabiltzeko egokia, leherketak, kutsadura larriak, korrosio kimikoa eta bibrazio larria.
Instrukzioa eskatzea
1. VCB mota osoa, zehaztapen tekniko nagusiak, fasearen distantzia eta kantitatea
2. Zerbitzuaren tentsio mota eta zehaztapena
3. Ordezko piezen izena eta kantitatea
Ohigai
1.G.: Fabrikatzailea ala dendaria zara?
A1: Fabrikatzaile profesional garrantzitsuena gara.
2.G.: Zenbat denbora da zure entrega zikloa?
A2: Zure produktuaren eskakizunen eta kantitatearen araberakoa da. Orokorrean, 5 eta 10 egun baliodun behar dira entregatzeko
3.G.: Zein da zure salmenta osteko zerbitzua?
A3: Erabiltzaileen galderei erantzun diezaiekegu egunean 24 ordutan arazoak konpontzeko eta laguntza tekniko integrala eskaintzen diegu gure produktu guztiei berehala.
4.G.: Nola konpontzen dituzu kalitate arazoak?
A4: Mesedez, eman kalitate arazoen argazki zehatzak. Gure ikuskapen tekniko eta kalitate teknikoak aztertuko ditu. Soluzio egokia emango dugu 2 eguneko epean.
5.G.: Pertsonalizatutako zerbitzuak onartzen dituzu?
A5: OEM / ODM zerbitzuak eskaintzen ditugu eta zure logotipoa produktuetan inprimatu dezakegu. Gure talde tekniko eta aipu profesionalak proiektu egokiak eman ditzake zure marrazkien eta parametroen arabera.
Lantegi
Ziurtagiri
