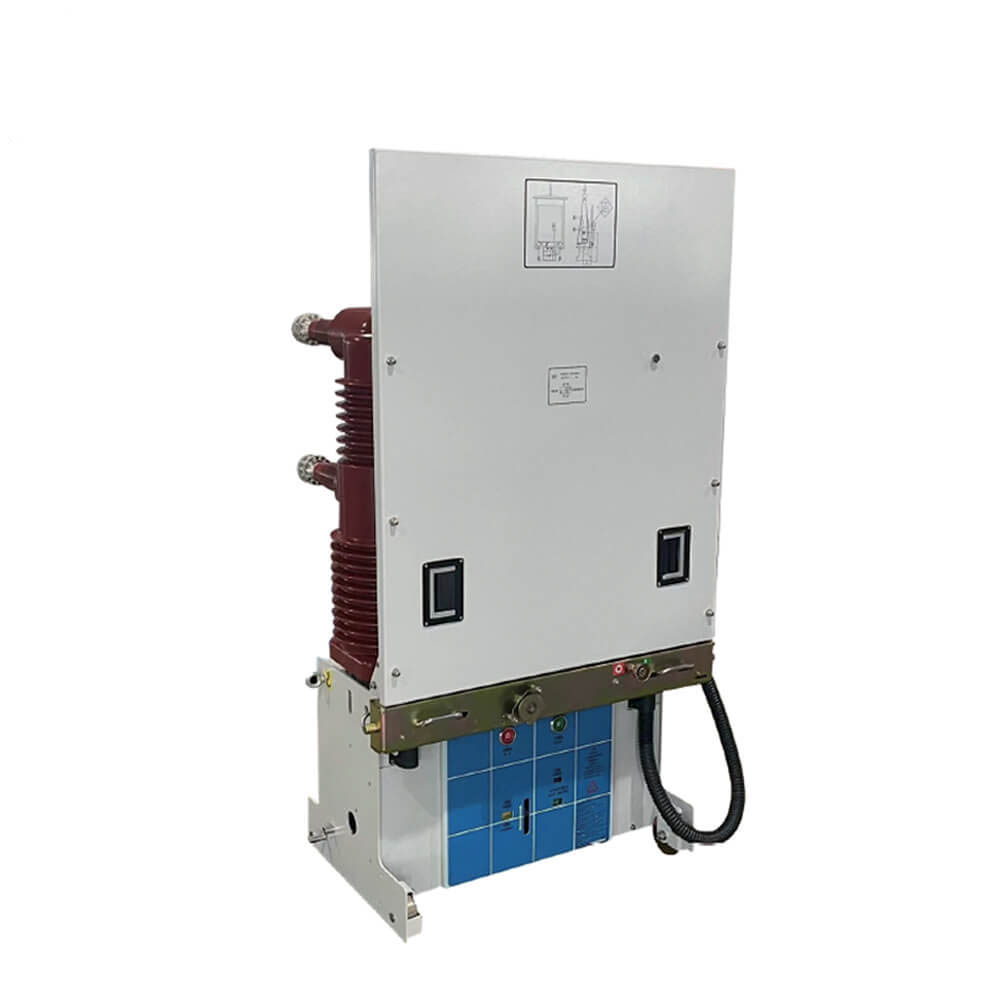

35kV solairua muntatutako hutsezko zirkuitua VBI udaberrian eragiteko mekanismoarekin

35kV solairua muntatutako hutsezko zirkuitua VBI udaberrian eragiteko mekanismoarekin

     VSG-40.5 serieko hutsezko zirkuitua. Diseinu-kontzeptu paregabearen arabera, hiruhilekoen kontzeptu bakarrarekin eta merkatuaren eskariarekin eta garapenarekin batera, 40,5 kv-ko tentsio kalifikatua da.

VBI barruko tentsio handiko hutsezko zirkuitua Breaker barneko gailua da, hiru faseko 50Hz eta 40,5 kv-ko tentsio kalifikatua duena. Ekipamendu elektrikoak kontrolatzeko eta babesteko erabil daiteke industria eta meatzaritza enpresetan, zentraletan eta azpiestazioetan, batez ere eragiketa maiz duten lekuetarako. Switch armairuko zirkuituaren apurtzailearen instalazioa mota finkoa edo erretiratutako mota bat izan daiteke, organo batean. Tentsio handiko transmisio eta banaketa sistemak kontrolatzeko eta babesteko aukerarik onena da.

 Produktuaren ikuspegi orokorra

    VBI-40,5 solairua muntatutako hutsezko zirkuituaren apurtzailea errendimendu handiko, tentsio ertaineko aldaketarako gailua da, 40,5 kv-tan sailkatutako sistema elektrikoen babes eta kontrol fidagarriarentzat diseinatua. Hutsuneen etengabeko teknologia erabiltzea, arku arinaren, gutxieneko mantentze-lan eraginkorra eta bizimodu operatibo luzea bermatzea. Energia banatzeko sareetarako, industria-landareetarako eta azpiestazioetarako aproposa, haustura honek eraikuntza sendoa uztartzen du erabilerraza.

Funtsezko ezaugarriak

Tentsioaren balorazioa:40,5kv (95 kv tximistaren bultzada jasan).

Oraingo balorazioa:Gehienez 2500a Etengabea, 31,5Kako zirkuitu laburreko gaitasuna.

Hutsuneak:Hermetikoki zigilatuta, mantentze-lanik gabekoa eta ingurumena errespetatzen du (SF₆ gasik ez).

Mekanismoa:Udaberriko funtzionamendua edo motorra gidatutako 储能 mekanismoa ixteko / irekitzeko (<50ms).

Segurtasuna:Irristaketa anti-diseinu integratua, lotura mekanikoak / elektrikoak eta lurreko etengailuak.

Arauak betetzea:IEC 62271, GB / T 1984, eta ANSI C37.04 betetzen ditu.

Instalaziorako argibideak

3.1 Aurrez instalatutako kontrolak

Egiaztatu ontziak eta kalte fisikorik ez.

Berretsi baloratutako parametroak Partiduen sistemaren eskakizunak.

Ziurtatu maila, bibrazio gabeko hormigoizko fundaziorik.

3.2 Muntatzeko urratsak

Seguru apurtzailea lurrera aingurazko torlojuak erabiliz (M16 Gomendagarria).

Konektatu autobus primarioak momentu-ezarpenekin fabrikatzailearen zehaztapen bakoitzeko (adibidez, 50NM).

Kableak Bigarren mailako kontrol kableak terminaletara ("irekitako / itxi bobina" "harreman osagarriak" etiketatuta).

Lurreratu hausteko xasea segurtasunez (lurreko erresistentzia ≤4ω)

Operazio Gida

4.1 Eskuzko funtzionamendua

Itxiera: biratu eskuliburuaren heldulekua erloju orratzen "egin klik" konpromisoa berretsi arte.

Irekiera: sakatu "bidaia" botoia edo tira bidaiaren palanka mekanikoa.

4.2 Eragiketa elektrikoa

Aplikatu 220Vdc / 110vac ixteko bobina (uneko pultsua) urruneko kontrolerako.

Erabili tokiko / urruneko hautatzaileen etengailua modua.

4.3 Adierazleak eta alarmak

LED berdea: apurtzailea itxita.

LED gorria: apurtzailea irekita / tripped.

Alarma Kontaktuak: SF₆ presioaren galera (ekipatuta badago) edo udaberrirako abiarazlea

Mantenimendua eta Arazoak konpontzeko

5.1 Errutina kontrolak

Ikuskatu kontaktuak 5.000 eragiketa bakoitzeko (Via Viewport).

Lubrifikatu mugimenduak tenperatura handiko koipearekin.

Probako isolamenduarekiko erresistentzia (> 1000mω @ 5kv).

5.2 Gai arruntak

Hutsegiteak ixteko: egiaztatu kontrol-potentzia, udaberriko karga edo blokeo baldintzak.

Gehiegizko berogailua: estutu konexioak; Neurtu harremanetarako erresistentzia (<50μω).

Segurtasun abisuak

Zerbitzatu aurretik etengailua deskargatu.

Prestatutako langileek soilik egin beharko lukete mantentzea.

Inoiz ez funtzionatu kalte ikusgarriekin edo zarata anormalekin.

Ingurumena eta botatzea

Bota hutsezko etenak hondakin elektroniko gisa (arriskutsuak ez direnak).

Birziklatu metalak eta plastikoak tokiko araudi bakoitzeko.

Oinarrizko informazioa.

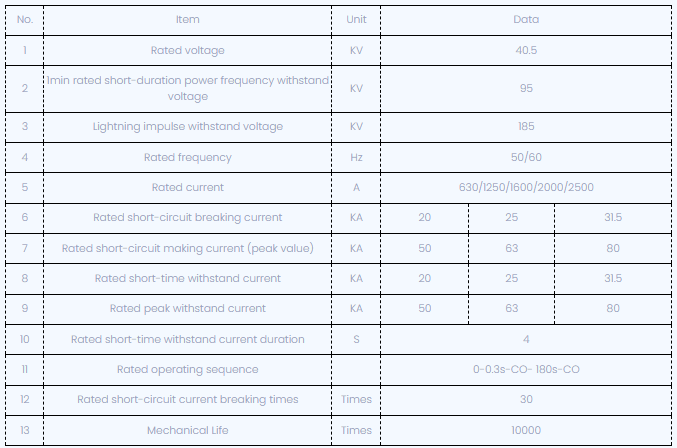

Parametro teknikoak

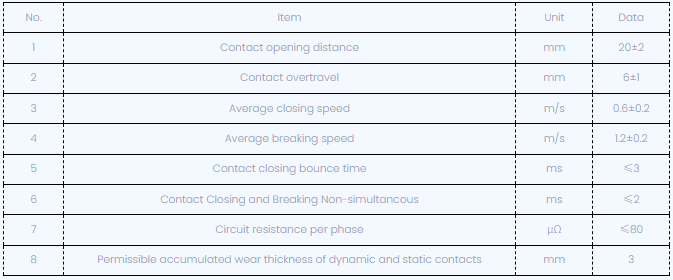

Zirkuituaren etengailua egokitu ondoren, parametro mekanikoak jarraian agertzen dira:

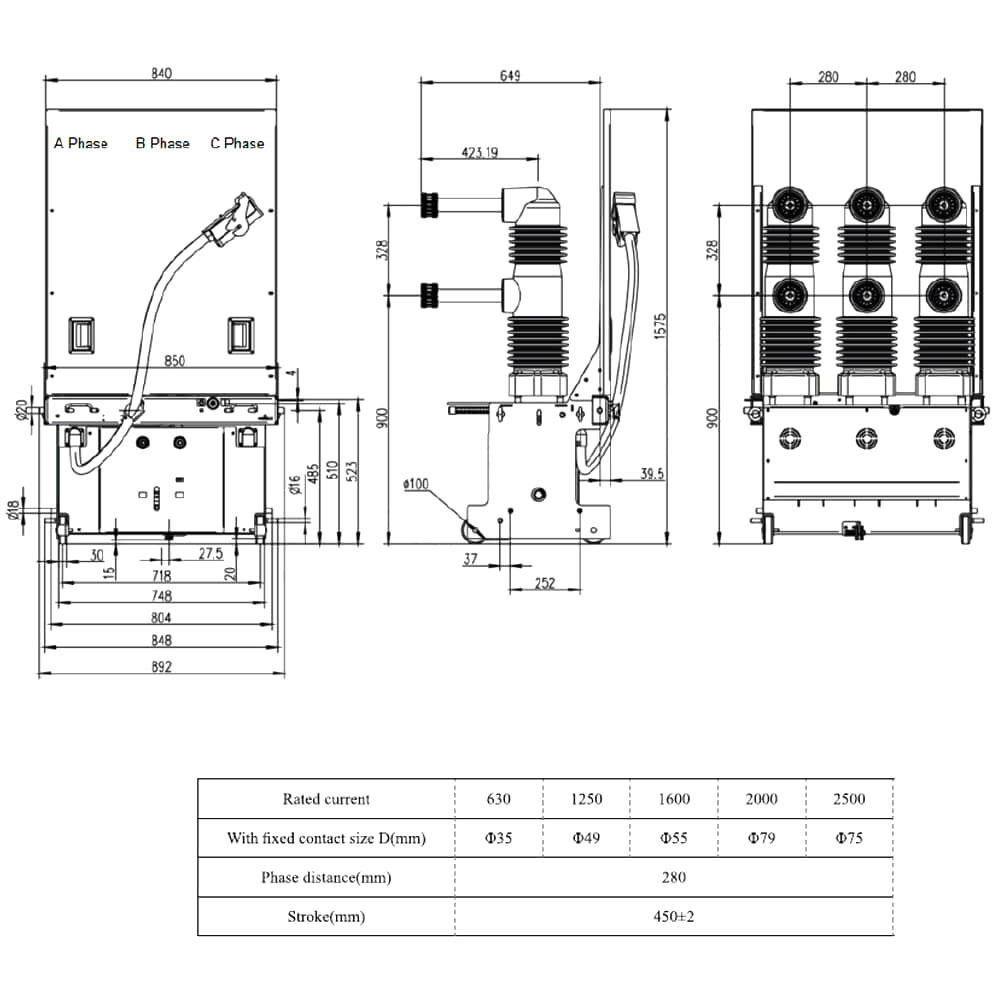

Marrazki teknikoak

Giro baldintzak aplikatzea

1. Ambient tenperatura: -10c ~ + 40C (biltegiratzea eta garraiatzea -30 gradu zentigradoetan);

2. Giro hezetasuna: egun bateko batez besteko hezetasunak% 95 baino gehiago izan behar du. Hilabete bateko batez besteko hezetasuna ez da% 90 baino gehiago izan behar;

3. Lurrun presio saturatua: egun baten batez besteko presioa 2,2kpa baino gehiago izan behar da; Hilabete bateko batez besteko presioa ez da gehiago izan behar

1,8kpa baino;

4. Altitudea: ≤1500 m;

5. Lurrikararen intentsitatea: ≤8 Gradua;

6. Lekuan instalatu beharko litzateke sua, leherketa, zikinkeria larria eta higadura kimikoa eta bibrazio bortitza.
