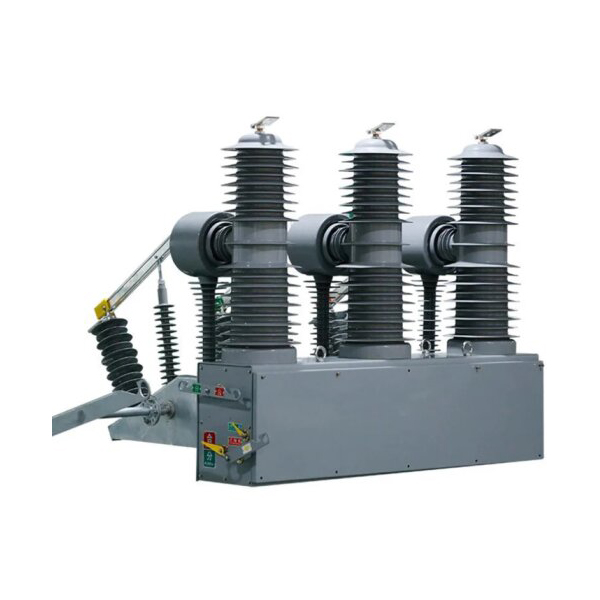

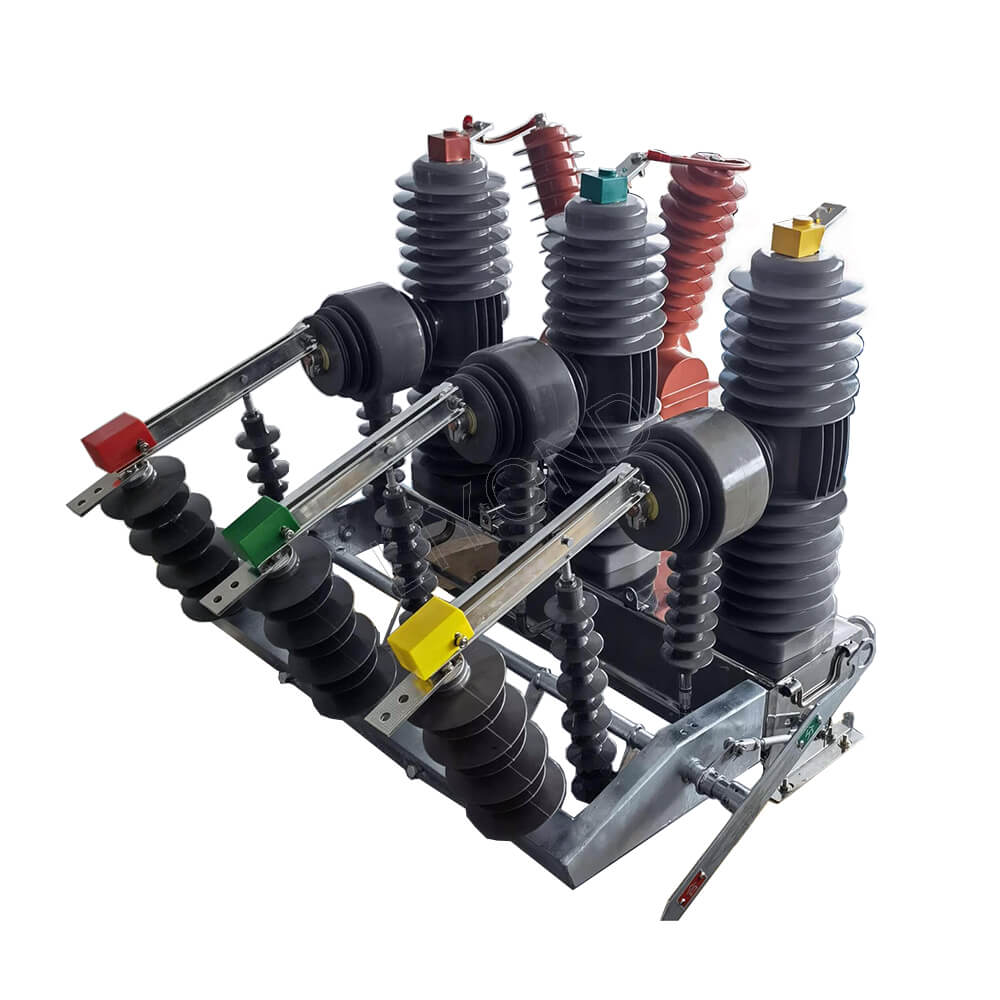

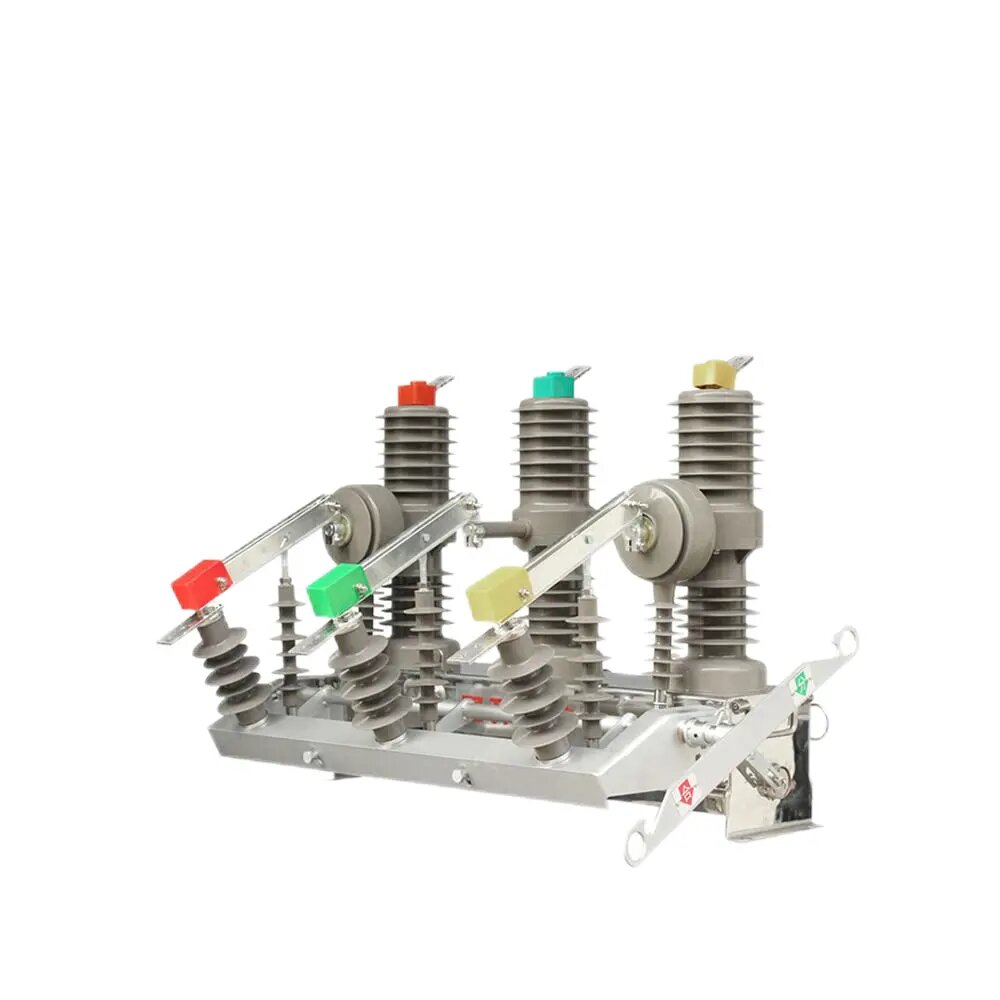

24 kV kanpoko tentsio handiko adimentsua Hiru faseko polo muntatutako hutsezko zirkuitua AUTO RECLOSER

ZW32-24 serieko Kanpoko tentsio handiko hutsezko hutsak AC 50Hz-en erabiltzen da, tentsio kalifikatua 24kv hiru faseko potentzia-sistema ixteko / karga korrontea, gainbegiratzea eta zirkuitu laburreko korrontea. Breaker-ek kontrol-kontroladorearekin hornituta, indarrean dauden ezaugarriak idazteko eta erreklamazio automatikoko edo akats isolamendu ugari lortzen ditu. PT-ko azalera-iturri gisa, Signace-ren tentsioaren eta korrontearekin kontrolatzeko gai da.

Udaberriko funtzionamendu mekanismoarekin hornituta egon daiteke, oinarrizko funtzioak ditu, hala nola karga korrontea hautsi eta ixtea, gainkargatu oraingo eta zirkuitu laburreko korrontea. ZW32-24 serieko oinarrizko mota da. Zirkuituaren etengailua eta isolamendu etengailua konbinatu daitezke "zirkuitu konbinatuko haustura" osatzeko (aurrerantzean "zirkuitu konbinatuko haustura") haustura bereizgarri batekin. Isolamendu-etengailura, erabiltzaileak silikonazko gomazko isolamenduko ganga erabiltzea aukeratu dezake, euriaren, elurraren, harearen eta kutsaduraren eta korrosioaren ezaugarriak ditu eta modu isolatzailearen izozte eta oxidazioa saihestu ditzake.

Zirkuitu-hauslea tximista batekin erakargarri daiteke eta tximistaren arrosa sarrerako eta irteerako lerroen edozein aldeetan instalatu daiteke erabiltzailearen eskakizunen arabera;

Zirkuitu-jauzilaria uneko kontroladore batekin hornituta dago, fluxua eta gehiegikeria hausteko funtzioa duen funtzioa duena: zirkuituaren etengailua 2 eta 3 eta neurketa transformadoreak izan daitezke.

Recloser kontroladorea birzuzenketa mota zirkuitu adimendunen etengailu gisa konfigura daiteke. Oinarrizko mota eta erreklamazio kontroladorea egokia da sarbide erraza duen hornidura egiteko. PT mota eta kasualitate kontroladorea egokia da energia hornidurarik ez izateko. Zirkuitu adimendunaren etengailua erradiazio motako hornidurarako eta eraztunen sarearen hornidura sistemarako egokia da, sistemak akats iragankorrak ezabatzen laguntzeko eta automatikoki energia hornitzea berreskuratzeko, eta isolatu ere bai, banaketa sareko automatizazioa lortzeko

ZW32-24 Outdoor AC-ko altuera handiko tentsioa hutsezko zirkuitua (aurrerantzean Zirkuitu-hausle gisa aipatutakoa) 24kv, 50Hz hiru faseko hiru faseko banaketa ekipoen tentsioa da. Batez ere karga korrontea irekitzeko eta ixteko erabiltzen da, kargatu korrontearen eta zirkuitu laburren korrontea potentzia-sisteman. Kargatu egungo eta zirkuitu laburreko korrontea. Babes eta kontrolerako helburuetarako banaketa-sisteman dauden azpiestazio eta meatzarientzako egokiak dira, eta gehiago da landa-saretarako eta maiz egiteko lekua.

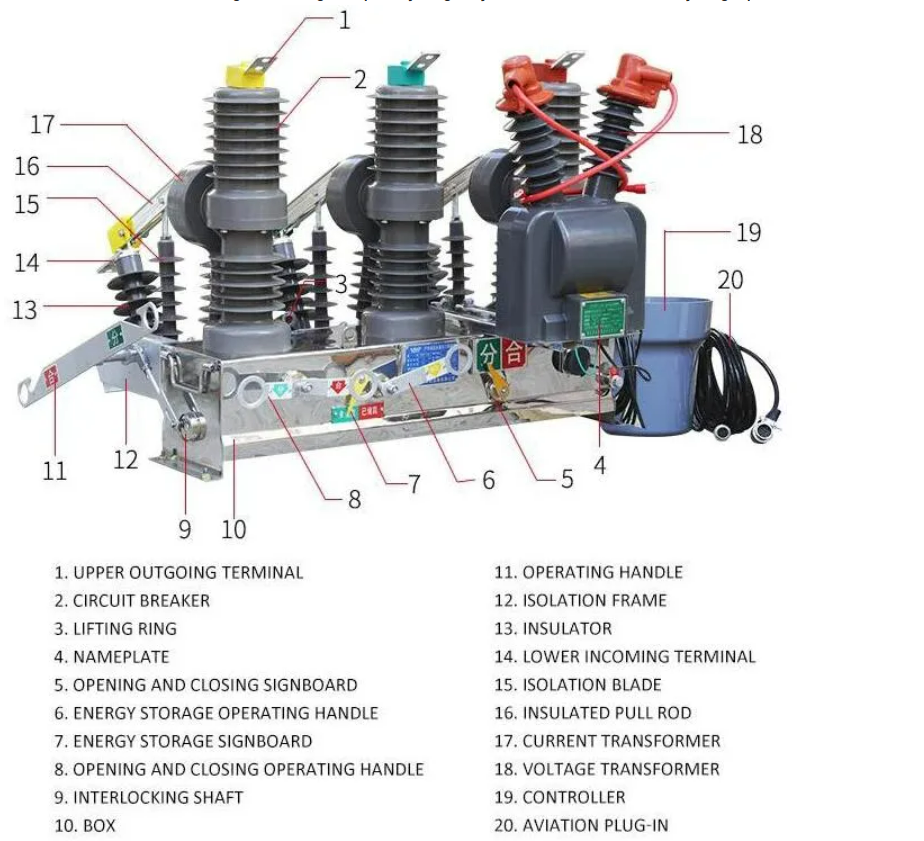

Produktuen egitura Ezaugarriak

1. Maskorra kalitate handiko altzairu herdoilgaitzezko edo altzairuzko plaka arrunta da, UV erresistentziazko bernizarekin bustitzen dena Dacromet antirust tratamendu prozesuaren ondoren. Produktuak marruskadura anti, gatz anti-lainoa eta ingurumenaren aurkako beste propietateak ditu.

2. APG isolatutako polo finkoa silikonazko kautxuz (isolamendu eta bufferra gisa), bolumen txikia da, kondentsazioaren aurkako errendimendu bikaina, lan bizitza luzea eta errendimendu fidagarria.

3. Eragiketa mekanismoa udaberriko funtzionamendu mekanismoa da, eskuliburua edo elektrikoa izan daitekeena. Beharrezkoa denean, urruneko kontrolerako gailu eragilea eta tontorra korrontea saihesteko gailua gehitu daiteke. Kanpoko horniduraren eskatutako ahalmena ez da 70W baino gehiago, erraza da segurtasun kopia hornidurarekin hornituta. Diseinu paregabea duen bufferrak errendimendu bikaina, errebote txikia eta zarata txikia ditu.

4. Arku itzaltzeko ganberak altzairu herdoilgaitzezko brasilduen teknologia berezia hartzen du, elektrokorrik gabe, soldadura kalitate, egonkortasun eta fidagarritasunarekin eta airearen ihes-tasa baxua duena. Zeramikazko metalizazio bereziak eta zeramikazko metalizazio prozesu berezia erabiltzen dira fabrikazio prozesuan produktuaren airearen estutasuna bermatzeko, eta tentsio indarra 130mpa da lehen zigilatze osoa.

5. Egungo transformadorea kalitate handiko eroale magnetikoz egina da, epoxi erretxina eta silikonazko kautxuaren isolamendu konposatua. Gaitasun handien, egonkortasun termiko dinamiko handiko abantailak ditu, doitasun maila altua, mantentze-maila doakoa eta fidagarritasun handia.

Osau

1. Zirkuitu-hausleak hiru faseko zutabeen egitura hartzen du, errendimendua, egonkortasuna eta fidagarritasuna, errekuntza eta leherketa arriskurik, mantentze-lanik gabeko, tamaina txikiko, pisu arina eta zerbitzu luzea.

2. Zirkuitu-hausleak erabat itxitako egitura hartzen du zigilatze emanaldi onarekin, hezetasun-froga eta kondentsazioaren aurkako errendimendua hobetzen laguntzen duena, eta bereziki egokia da hotza edo hezegune larriak erabiltzeko.

3. Hiru faseko zutabeak eta gaur egungo transformadoreak kanpoko epoxi erretxina solidoek isolatuta daude, tenperatura altu eta baxuko erresistentzia, erresistentzia ultramorearen eta zahartzearen erresistentziaren ezaugarriak dituztenak.

4. Eragiketa mekanismoak pop-up funtzionamendu mekanismo miniaturatua hartzen du, irekitzeko eta ixteko energia kontsumo txikia duena; Mekanismoaren transmisioak transmisio modu zuzena hartzen du, irekidura eta itxiera piezak eta fidagarritasun handia ditu. Eragiketa mekanismoa mekanismo-koadro itxian dago, mekanismoaren korrosioaren arazoa konpontzen duena eta mekanismoaren fidagarritasuna hobetzen duena.

5. Zirkuituaren etengailuaren irekiera eta itxiera eragiketak eskuz edo elektrikoki edo urrunetik funtziona daitezke. Kontrolagailuarekin bat egin daiteke, potentzia banaketa automatizazioa gauzatzeko eta erreklamatzailearekin ere konbinatu daiteke erreklamazio bat osatzeko.

6. Zirkuitu-haustea bi fase edo hiru faseko CT hornituta egon daiteke, korrontearen babes automatikoa eta informazio analisirako kontrol adimenduna lortzeko. .

7. Zirkuitu-haustuna etengailu isolatzaile eta hiru faseko loturarekin hornituta egon daiteke. Isolamendu-etengailua egoera desagertuta dagoenean ageriko haustura nabaria da eta zirkuituaren aurkako gorputzarekin loturiko anti-akats bat du. Mantentze erraza eta segurua lortzeko, gainazal arrostorraren isolatzaile batekin konektatuta egon daiteke.

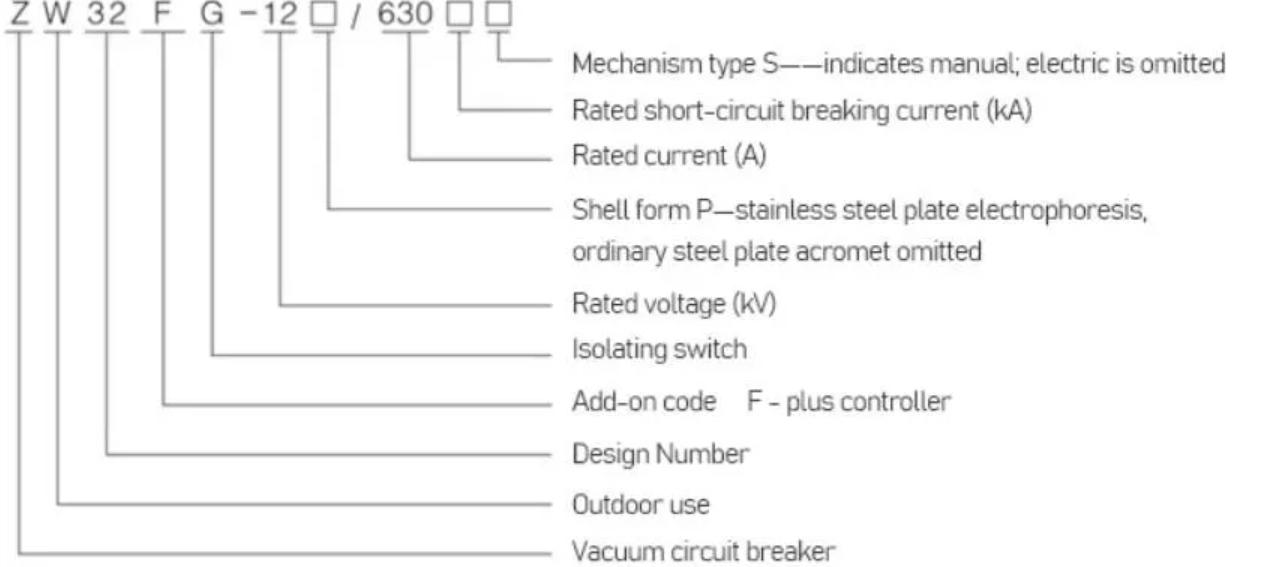

Ereduaren deskribapena

Parametro teknikoa

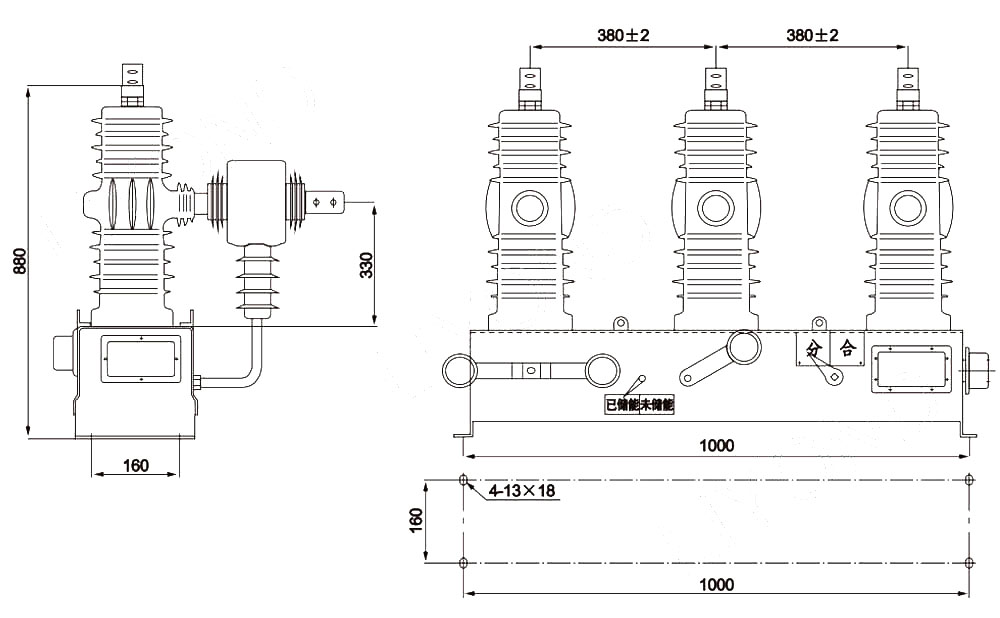

Eskema dimentsioaren marrazkia

ZW32-24 dimentsioen erreferentzia

Eskaera egiterakoan, zehaztu produktu mota, izena, kantitatea, korrontea baloratu zen, zirkuitu laburreko uneko korrontea, uneko transformadorearen uneko erlazioa, funtzionamendu modua eta funtzionamendu-tentsioa, etab.

Lan baldintzak

1. Altitudea 1000m;

2. Ingurune-airearen tenperatura 45 ° C ~ + 65 ° C da; Eguneroko tenperatura aldea 25 ° C da;

3. Haizearen abiadura ez da 35m / s baino handiagoa;

4. Lurrikararen intentsitateak ez du 8 gradu baino handiagoa;

5. Kutsadura maila: IV maila;

6. Instalazioaren lekua: ez da lehergai lehergai arriskurik, korrosio kimikorik.
