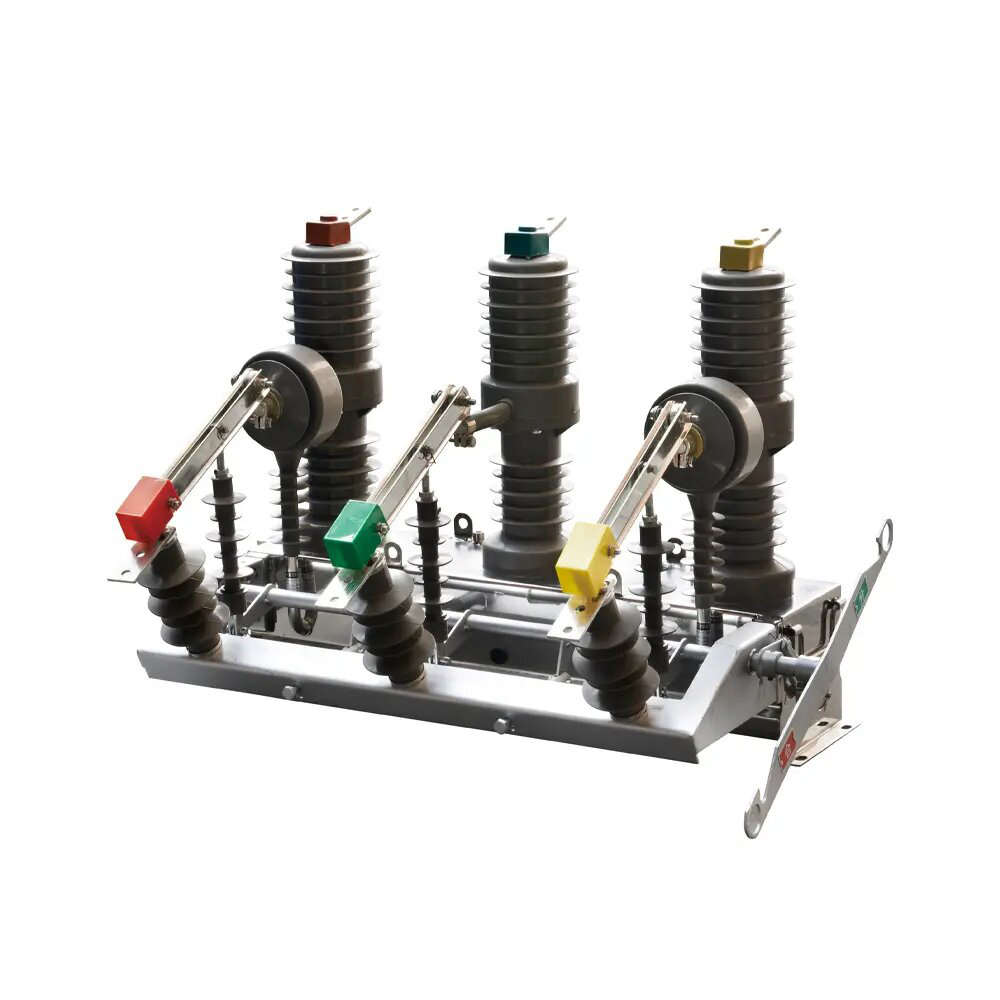

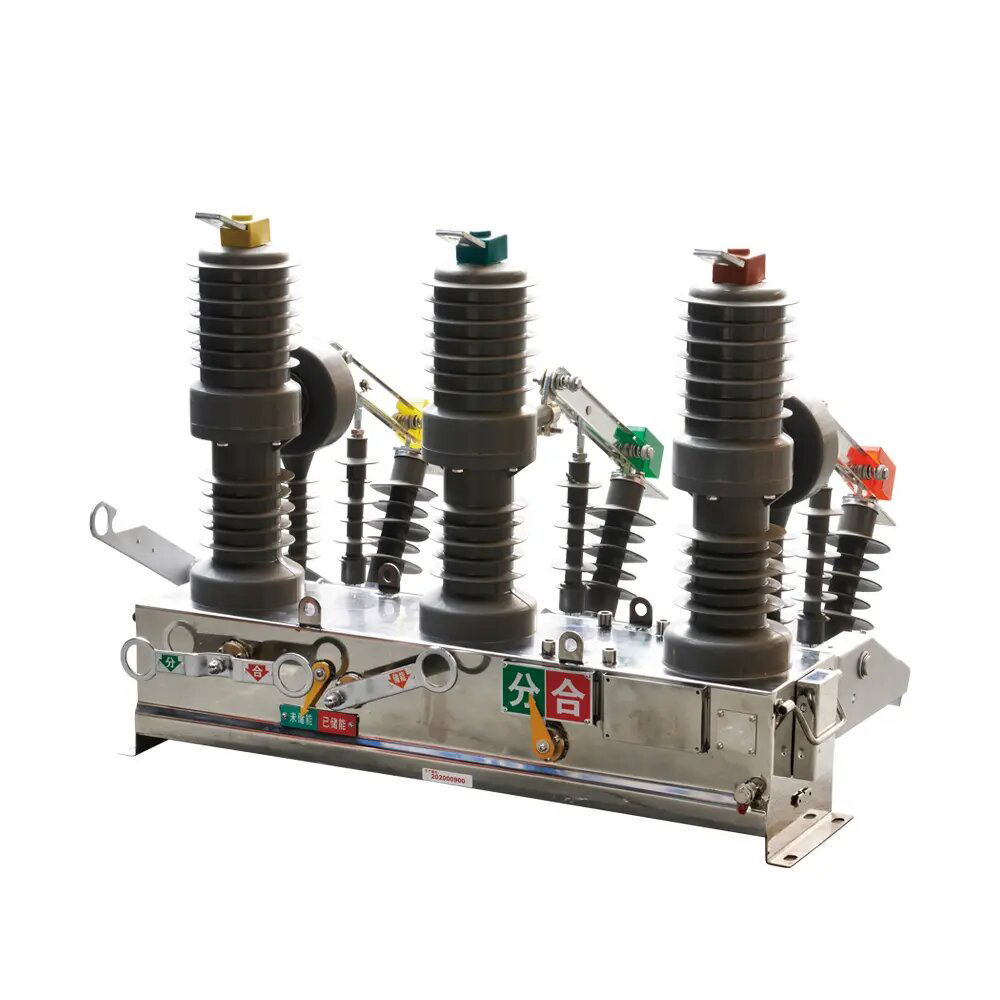

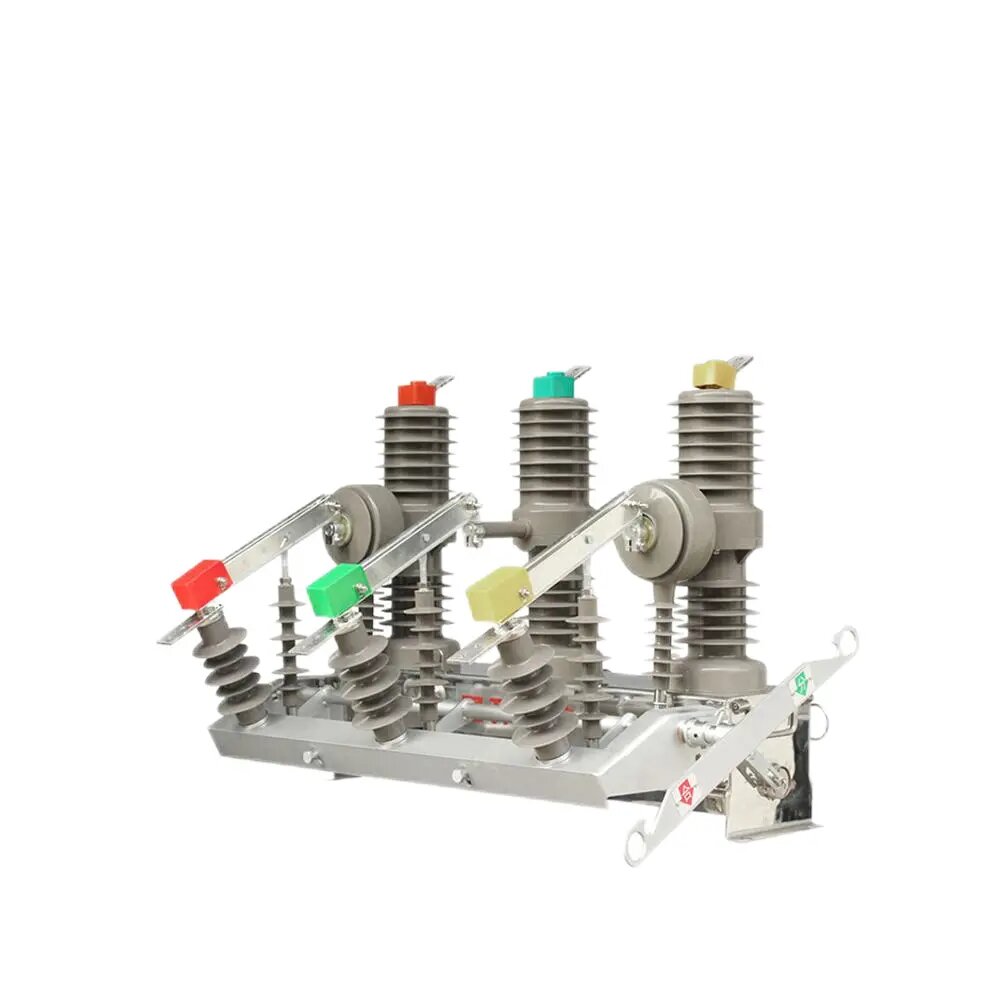

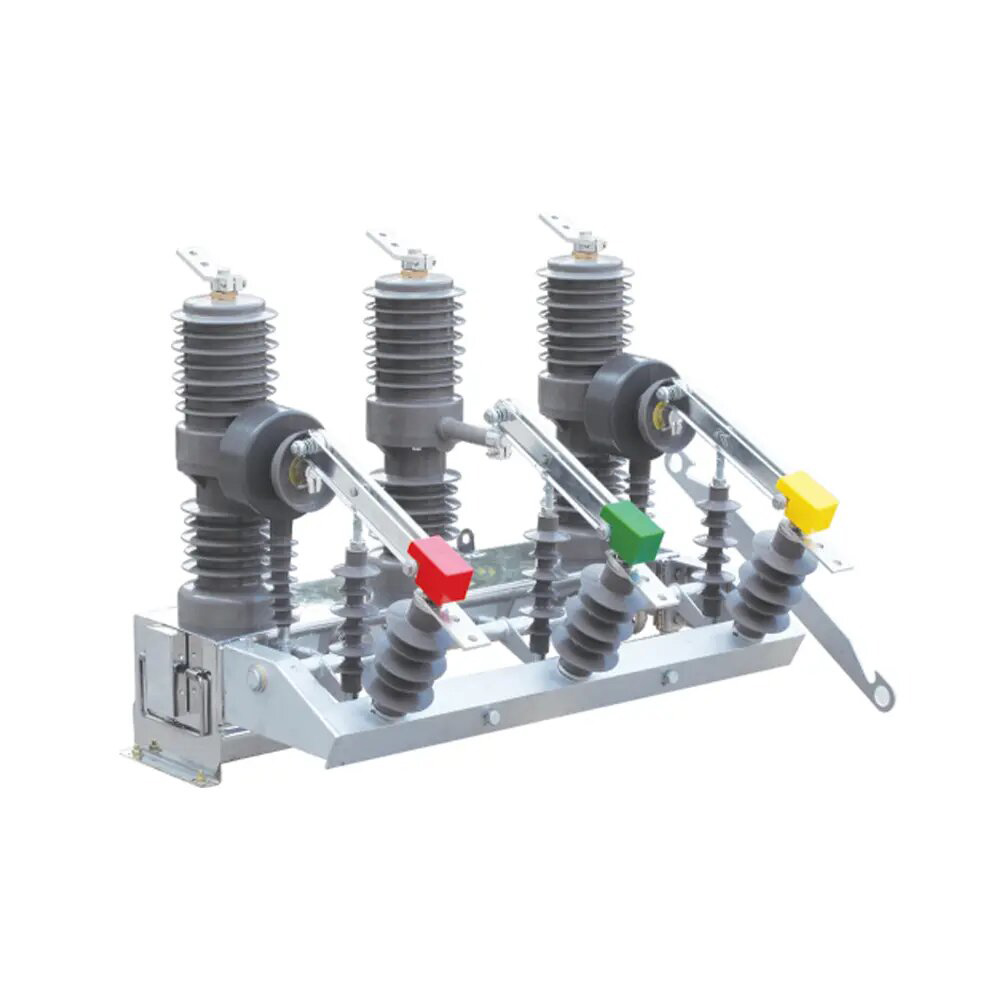

ZW32-12 Kanpoko hutsezko zirkuitua Breaker kontrolatzaile automatikoa RECLOSER

ZW32-12 Kanpoko Vacuum Circuit Breaker (aurrerantzean zirkuitu haustura gisa aipatzen da) kanpoko potentzia banatzeko ekipamendua da 12kv eta hiru faseko tentsioarekin. Batez ere karga korrontea apurtzeko eta ixteko erabiltzen da, kargatu korrontearen eta zirkuitu laburren korrontea potentzia-sisteman. Substazio eta industria eta meatze enpresa azpiestazio sistemetan babesteko eta kontrolatzeko egokia da eta landa-sareen sareta maiz funtzionatzen duten lekuak.

ZW32-12 serieko Kanpoko AC Tentsio handiko hutsezko zirkuituak Zirkuituak betetzen dituzte GB 1984 "AC tentsio handiko zirkuituak" eta Nazioarteko Elektrotekniko Batzordea IEC 60056 "Tentsio handiko AC zirkuitu-hausleak" eta beste estandar batzuk.

Zirkuitu-hausleak tamaina txikiko, pisu arina, kondentsazioaren eta mantentze-lanik gabeko ezaugarriak ditu eta eguraldi gogorretara eta ingurune zikinetara egokitu daiteke.

ZW32-12 Kanpoko MV Vacuum Circuit Breaker-ek kanpoko banaketa ekipamendua da, 12kv tentsio kalifikatua, hiru fase 50Hz. Erabilera babesteko eta kontrolatzeko eta kontrolatzeko eta kontrolatzeko sistema industrial eta meatzaritzatan erabiltzen da. Landa-potentzia-sareetan ere erabiltzen da karga korrontea apurtzeko eta ixteko kargaren korrontea eta karga uneko eta zirkuitu laburren korrontea.

Hutsaren etenaren isolamenduak silikonazko kautxuzko estalkiak hartzen ditu, bizitza luzeagoa, fidagarritasun handiagoa, eguraldiaren erresistentzia ona, garraiorako erosoa, balorazio ona. Eragiketa mekanismoak miniaturizazioa hartzen du, udaberriko funtzionamendu mekanismo fidagarri altua, egitura sinplearen abantailak ditu, bizitza mekanikoa 10000 aldiz gehienez.

Zirkuitu hau eta kontroladore honek ezarritakoa, urruneko kontrola, telemetria, urruneko komunikazioa, urrutiko funtzioak gauzatu ditzake: ez da errekuntza eta leherketa arriskuak, mantentze-lanik gabekoa, tamaina txikia, pisu arina (milioi), funtzionamendu sinplea, mantentze egokia eta instalazioa. Distantzia motzeko urruneko kontrolerako PT-rekin hornituta egon daiteke putzu bikoitzeko hornidura hornidura

Gailua aldatzeko eta RECLOSER InteligentziaUtomatikoa Aurrez ordaintzeko PrepingmentMetering Automation sistema.

Estandarra: IEC 62271-100

Osau

1. Zirkuitu-hausleak hiru faseko estutu egitura hartzen du, errendimendua apurtzeko ezaugarriak, errekuntza eta leherketa arriskuen ezaugarriak ditu, mantentze-lanik gabeko tamaina txikiko, pisu arina eta zerbitzu luzea.

2. Zirkuitu-hausleak erabat itxitako egitura hartzen du zigilatze emanaldi onarekin, hezetasun-froga eta kondentsazioaren errendimendua hobetzen laguntzen duena, eta bereziki egokia da hotzetan edo hezeetan erabiltzeko.

3. Hiru faseko zutabeak eta egungo transformadoreek kanpoko epoxi erretxina isolamendu inportatua erabiltzen dute edo etxeko epoxi erretxina silikonazko gomazko isolamendu sendoa erabiltzea; Tenperatura altu eta baxuko erresistentzia, erresistentzia ultramorearen eta zahartzearen erresistentziaren ezaugarriak ditu.

4. Eragiketa mekanismoak miniaturizatutako udaberriko funtzionamendu mekanismo bat hartzen du, energia biltegiratzeko motorra txikia da eta irekitzeko eta ixteko energia kontsumoa txikia da; Mekanismoaren transmisioak transmisio zuzeneko modua hartzen du, zati kopurua txikia da, eta fidagarritasuna altua da. Eragiketa mekanismoa itxitako mekanismo laukian kokatzen da, funtzionamendu mekanismoaren korrosioaren arazoa konpontzen duena eta mekanismoaren fidagarritasuna hobetzen duena.

5. Zirkuituaren etengailuaren irekiera eta ixteko funtzionamendua eskuz edo elektrikoki eta urruneko kontrol bidez funtziona daiteke. Kontrolagailu adimendunarekin bat egin daiteke, potentzia banaketa automatizazioa gauzatzeko eta erreklamazioarekin ere konbinatu daiteke erreklamazio automatikoa eta atala osatzeko.

. Neurketa egiteko egungo transformadoreak erabiltzailearen eskakizunen arabera gehitu daitezke.

7. Zirkuitu-haustea hiru faseko lotura isolatzeko etengailuarekin hornituta egon daiteke, eta haustura ikusgarria dago etengailua isolatzailea irekita dagoenean, eta zirkuituaren gorputzarekin loturiko gailuaren aurkako akatsa dago. Zirkuitu-hauslea itxiera posizioan dagoenean, isolamendu etengailua ezin da ireki edo itxi; Zirkuitu haustea isolamendu labana guztiz itxita dagoenean edo guztiz irekita dagoenean bakarrik funtziona daiteke. Arrostatzaile zutabeen isolatzaileak elkarrekin egon daitezke mantentze errazak lortzeko.

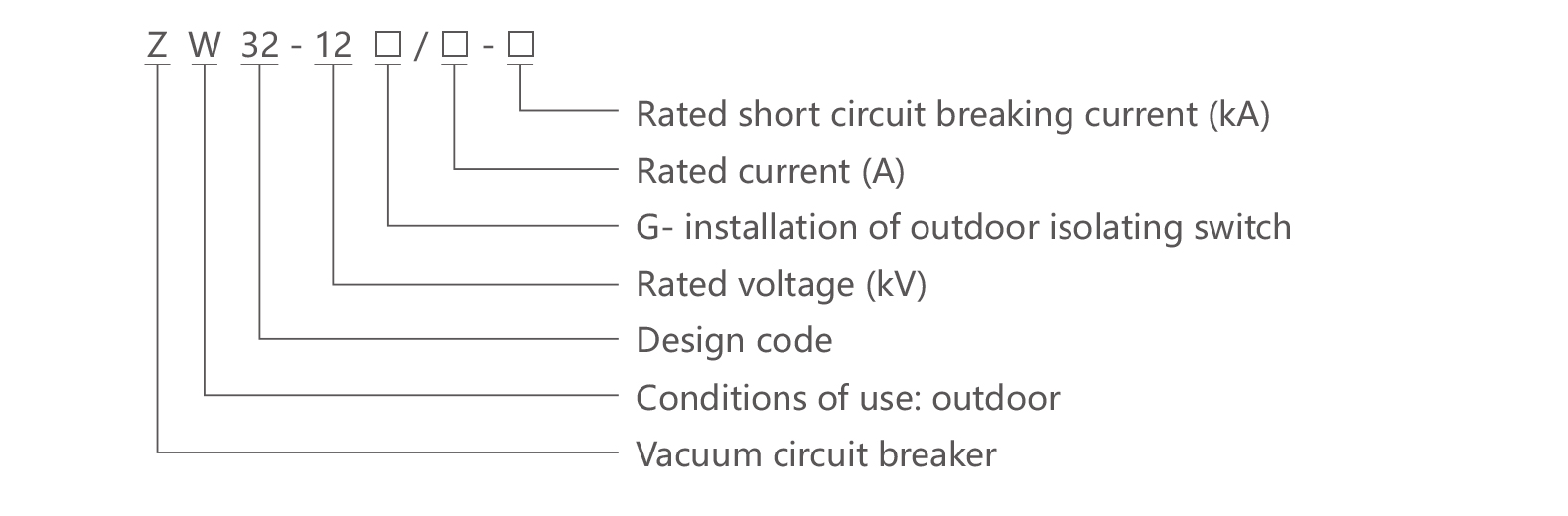

Hautaketa

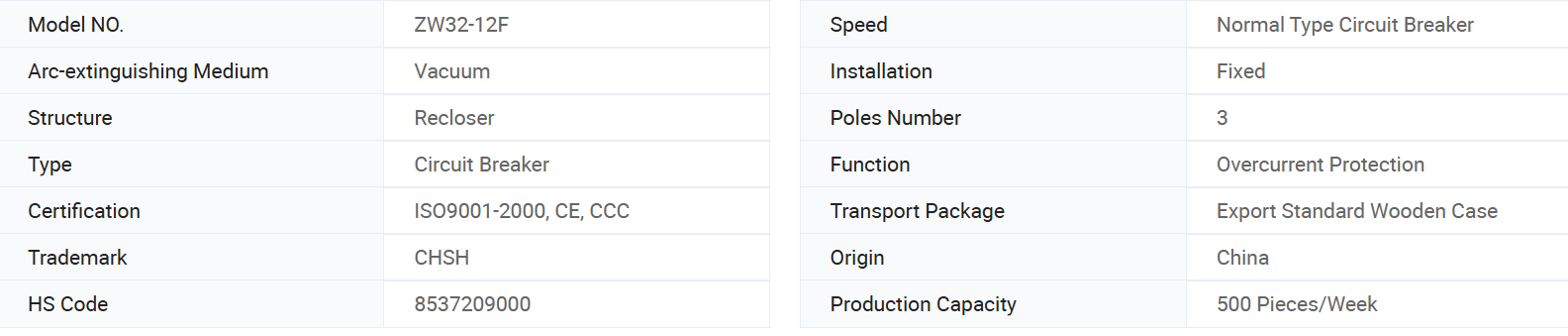

Oinarrizko informazioa.

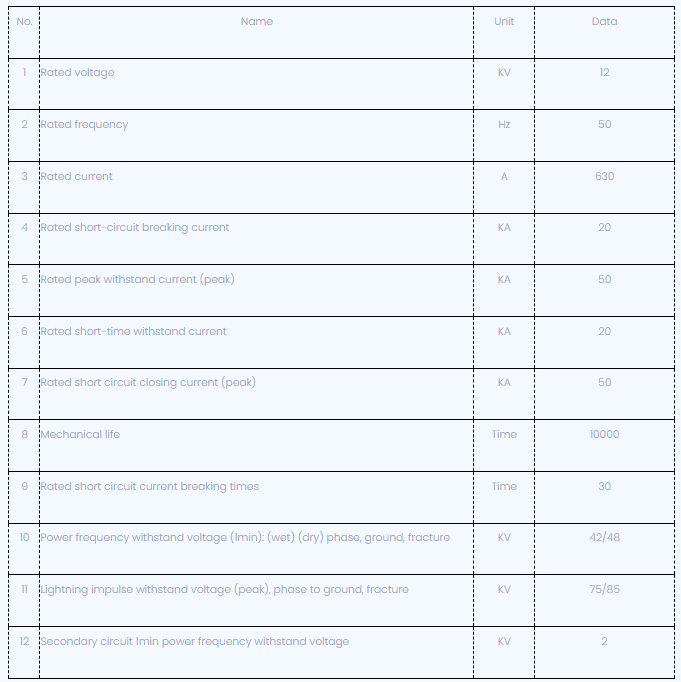

Parametro teknikoa

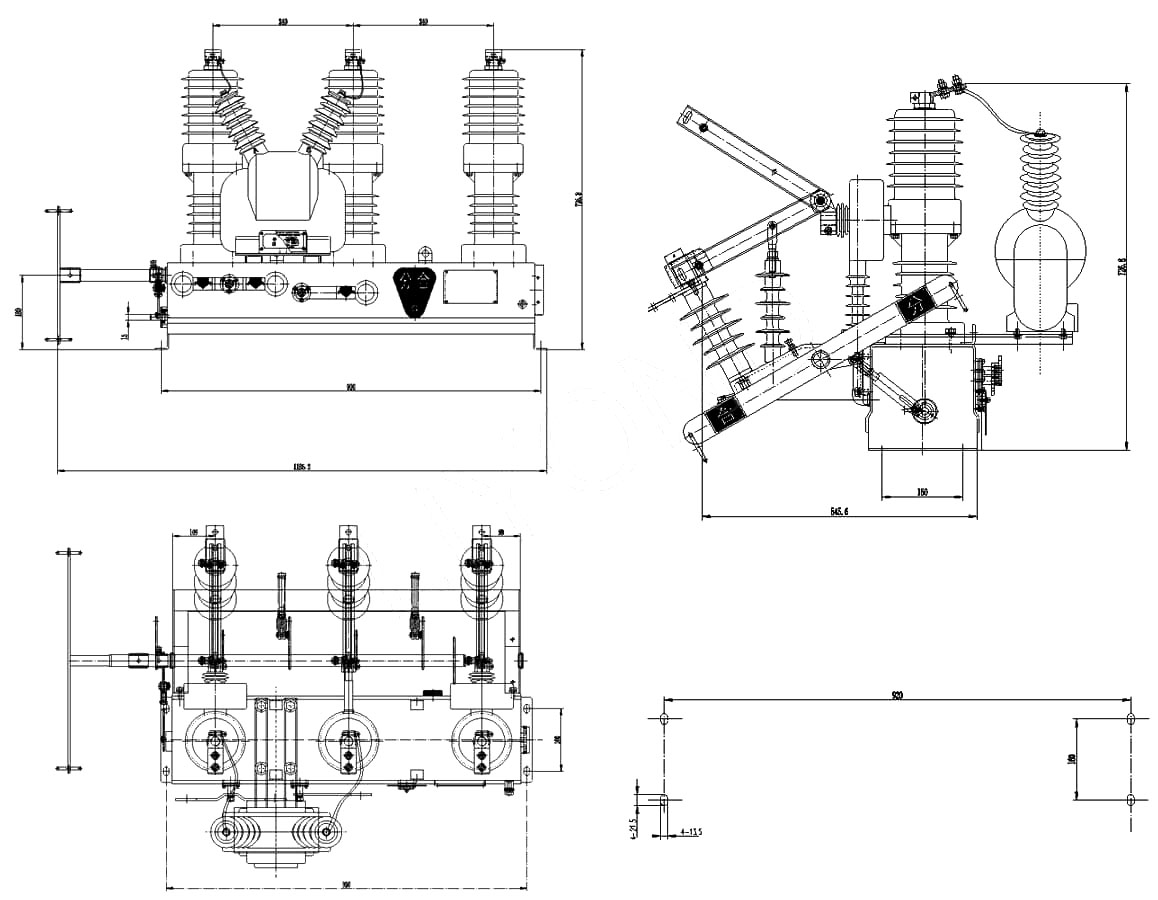

Dimentsioko marrazkia:

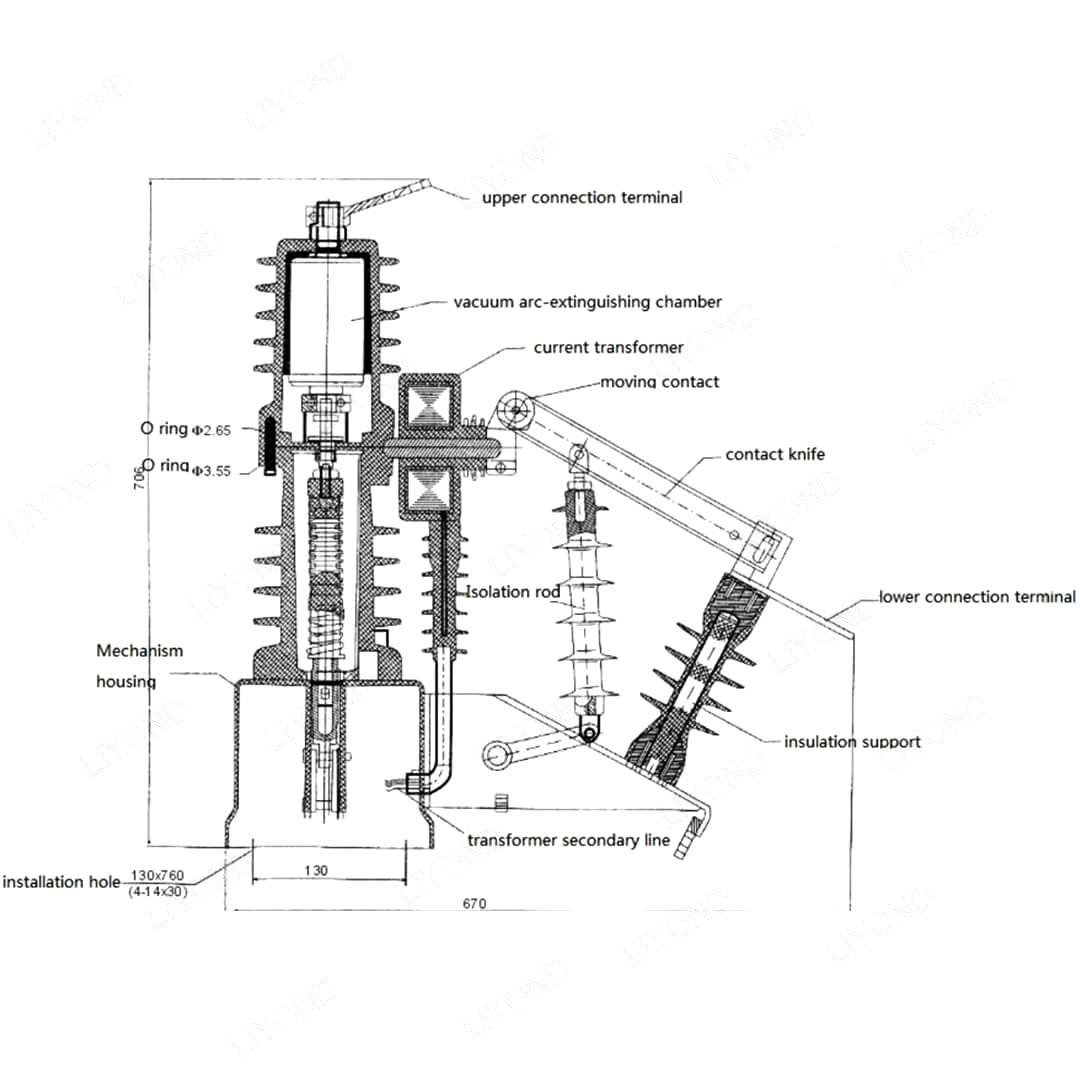

ZW32-12 dimentsioak erreferentzia

ZW32-12 Egitura Erreferentzia

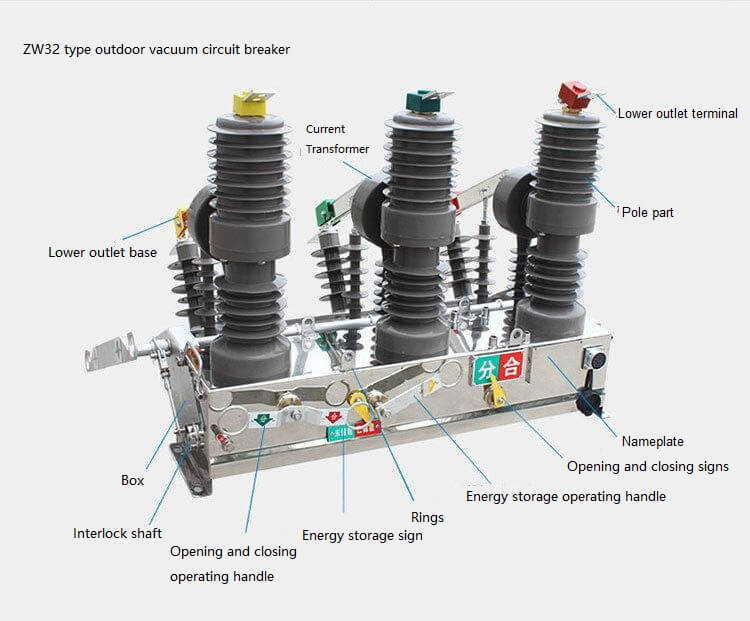

ZW32 Auto Recloser egitura

Lan baldintzak

1. Ambient Air Tenperatura: -40 ℃ ~ + 40 ℃;

2. Altitudea: 2000 m baino gehiago ez;

3. Inguruko airea hautsa, kea, gas korrosiboa, lurruna edo gatz sprayak kutsatu daiteke;

4. Haizearen abiadurak ez du 34 m / s (700 pa baliokidea gainazal zilindrikoan);

5. SwitchGear eta Kontrol Ekipamenduetatik bibrazio edo lurzoruaren higidura alde batera utzi daiteke;

6. Kutsadura maila: ⅲ
