4V Series 5/2 & 5/3 Way Solenoid Balbula pneumatikoa | Pilotatutako Norabide Kontrol Balbula

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko egitura

     SOLH 4V seriea unibertsalena dapilotu bidezko kontrol-balbula pneumatikoa automatizazio industrialerako, estaldura5/2 bide (5 ataka 2 posizio) eta5/3 bide (5 ataka 3 posizio) konfigurazioak. Efektu bikoitzeko zilindroen mugimendu teleskopikorako, tarteko geldiunerako eta presio eusterako bereziki diseinatuta dago, bobina motako egitura eta barne-pilotatze-pilota ditu. Kontrol pneumatiko elektronikoko osagai estandar gisa, makineria automatizatuetan, ontziratzeko ekipamenduetan, prozesatzeko makinetan eta transmisio pneumatikoko sistemetan oso erabilia da errendimendu egonkorra eta funtzio anitzekoak dituztenak.

  1.1 Bost atakako interfaze estandarraren definizioa

     • P Portua: Aire sarrera nagusia, aire hornidura iturrira konektatuta

     • A/B Laneko Portuak: Irteerako atakak, efektu bikoitzeko zilindroen bi ganberetara konektatuta, luzapena eta atzerapena kontrolatzeko

     • R/S Ihes Portuak: Presioa arintzeko ihes-hutsak, normalean zarata murrizteko eta aireztapen leunerako muelez hornituak

  1.2 Oinarrizko Egitura Ezaugarriak

     • Balbula Nukleoaren Egitura: Doitasun handiko diapositiba zutabe bobina diseinua, marruskadura baxua eta kommutazio sentikorra

     • Gidatzeko modua: Barne unitate pilotua, potentzia-kontsumo txikia eta alderantzizko errendimendu egonkorra

     • Objektu aplikagarria: Efektu bikoitzeko zilindro pneumatikoetarako sorta osoko uztarketa

2. 5/2 Bide Balbula - Oinarrizko Alderantzizko Kontrola

     5/2 bideko egitura 4V serieko oinarrizko eredua da, kontrol elektriko bakarrean eta kontrol elektriko bikoitzetan banatuta, logika pneumatiko eta segurtasun kontrol eskakizun desberdinetara egokituz.

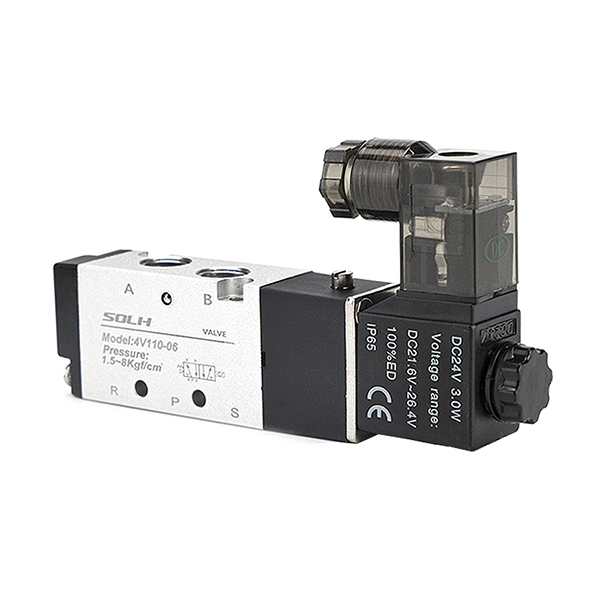

  2.1 Kontrol elektriko bakarra (4V110/210/310/410)

     • Lan-printzipioa: bobina elektromagnetiko batekin eta berrezarri malguki batekin hornitua. Balbula pizten denean alderantzikatzen da eta automatikoki berrezartzen da malgukiaren indarraz itzaltzean.

     • Oinarrizko Ezaugarriak: itzali berrezartzeko diseinua hutsegite seguruko errendimenduarekin, egitura sinplearekin eta errentagarriarekin.

     • Aplikazio tipikoak: Zilindro arrunteko mugimendu birakaria, larrialdiko geldialdia berrezartzeko mekanismoa, estutze eta kokapen ekipamendu sinplea.

  2.2 Kontrol elektriko bikoitza (4V120/220/320/420)

     • Lan-printzipioa: Bobina bikoitza txandakako kontrolerako malgukia berrezarri gabe. Balbulak bere uneko posizioa mantentzen du itzali ondorenmemoria atxikitzeko funtzioa.

     • Oinarrizko Ezaugarriak: Kokatze-zehaztasun handia, energia aurreztea (energia-kontsumoa atzeraka egitean bakarrik), itzaltzeko posizio egonkorra.

     • Aplikazio tipikoak: Geltokiko kokapen zehatza, tarteko trazako geldialdia, epe luzerako presioari eustea eta posizio finkoko blokeo-egoerak.

3. 5/3 bideko balbula - Bitarteko posizioaren zehaztasun kontrola

     5/3 moduko hiru posizioko egiturak tarteko egoera neutroa gehitzen du bi posizioaren alderantzizkoan oinarrituta, eta hiru oinarrizko bitarteko funtzio gauzatzen ditu kontrol pneumatikoko eskakizun aurreratuei erantzuteko (Eredu aplikagarriak: 4V130/230/330/430).

  3.1 Zentro itxia (C mota)

     Funtzioa: Portu guztiak guztiz itxita tarteko posizioan. Zilindroaren blokeoa eta presioa eusteaz jabetzen da, esekiduraren geldialdia eta erorketen aurkako babesa onartzen du.

     Eszenarioa: Jig blokeatzea, zilindro bertikala erortzearen aurkakoa, tarteko posizio finkoa.

  3.2 Ihes-zentroa (E mota)

     Funtzioa: A/B laneko atakak bitarteko posizioan dauden ihes portuekin komunikatzen dira. Sistemak presioa askatzen du eta zilindroak aske flotatzen du.

     Eszenarioa: Ekipoen segurtasuna presioa arintzea, eskuzko arrastaketa eta arazketa, berrezartze mekanikoaren babesa.

  3.3 Presio-zentroa (P mota)

     Funtzioa: P aire-sarrera bi A/B atakekin komunikatzen da tarteko posizioan, efektu bikoitzeko zilindroa efektu bakarreko irteera bihurtuz.

     Eszenarioa: Lotura sinkronikoa, bi norabideko presioa mantentzea, indar oreka kontrol berezia.

4. Ereduen kodeketa-arauak eta zehaztapen komunak

  1. Kodetze Logika: 4V [Tamaina kodea] [Kontrol/Erdiko Funtzio Kodea] - [Portuaren tamaina]

  2. Eredu Ohiko Tipikoak

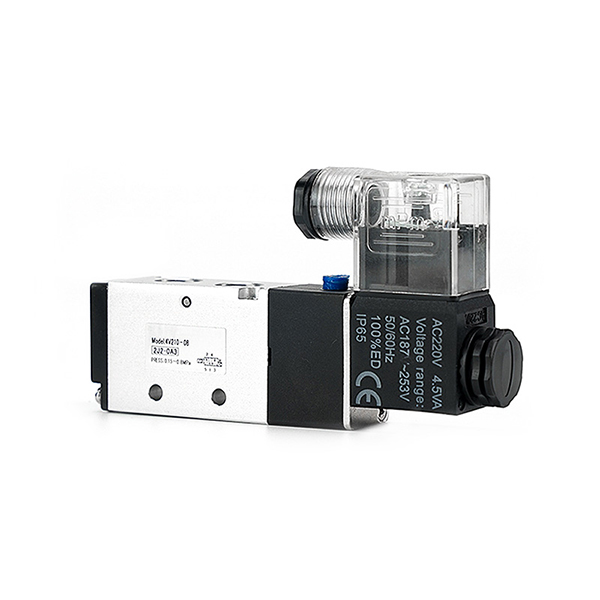

     • 4V210-08: G1/4 ataka, kontrol elektriko bakarra, 5/2 bide (eredu estandar unibertsalena)

     • 4V220-08: G1/4 ataka, kontrol elektriko bikoitza, 5/2 bide (power off memoria kokatzea)

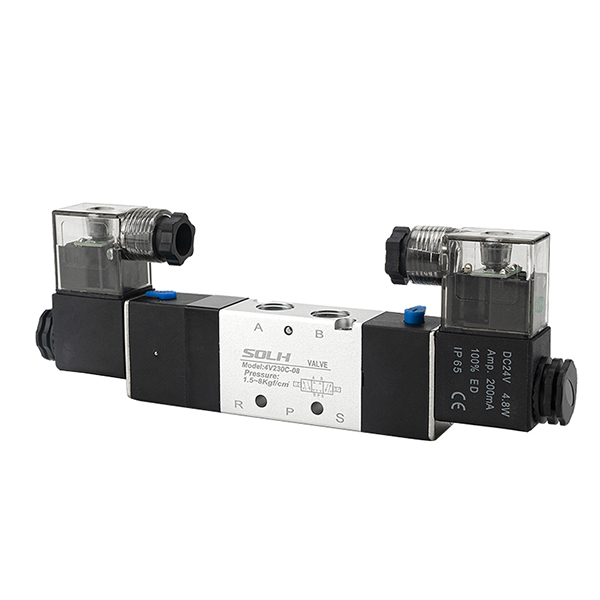

     • 4V230C-08: G1/4 ataka, 5/3 bideko zentro itxia (zilindroaren blokeoa eta presio eustea)

     • 4V310-10: G3/8 ataka, kontrol elektriko bakarra, 5/2 bide (fluxu handiko zirkuitu nagusiaren kontrola)

5. Oinarrizko Parametro Teknikoak

6. Lanbide-Hautatzeko Jarraibideak

  6.1 5/2 Bide Bi Posizio Hautaketa

     • Kontrol Elektriko Bakarra: Lehentasuna ohiko elkarrekiko mugimendua eta segurtasuna berrezartzeko agertokietarako, itzaltze automatikoko itzulera eta hutsegite seguruko funtzionamenduarekin.

     • Kontrol Elektriko Bikoitza: Posizionatzeko estazioak, tarteko geldialdietarako eta epe luzerako eusteko eszenatokietarako lehentasuna, itzaltzeko memoriarekin eta kokapen zehatzarekin.

  6.2 5/3 Bide Hiru Posizio Hautaketa

     • C mota (zentro itxia): Zilindroaren tarteko blokeorako, esekidura eusteko eta erorketen aurkako babeserako.

     • E mota (Ihes Zentroa): Ekipoen segurtasuneko presioa arintzeko, flotazio librerako eta eskuzko arazketarako eszenatokietarako.

     • P mota (Presio Zentroa): Atxikitze sinkronorako, bi norabideko presio egonkortzeko eta oreka pneumatikoko kontrol berezietarako.

Esaldi bakarreko laburpena

     SOLH 4V serieak 5/2 eta 5/3 moduko pilotu-balbula pneumatikoak estaltzen ditu kontrol elektriko bakar/bikoitzarekin eta tarteko hiru funtziorekin, efektu bikoitzeko zilindroen industria pneumatikoen alderantzikatzeko, kokatzeko, presioari eusteko eta segurtasun-kontrolerako osagai estandar hobetsia izanik.
