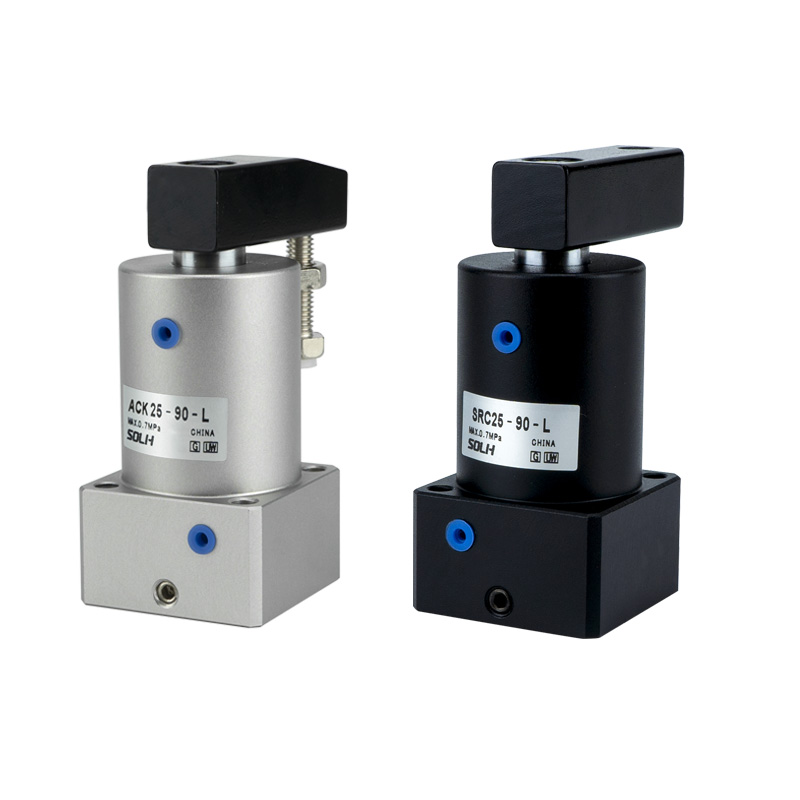

ACK serie angelu zilindroa | 90°/180°-ko biraketa eta beheranzko besarkada 2-en-1 zilindroa

Marka: SOLH by Richge Technology

Produktuaren ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH ACK seriea errendimendu handiko 2-in-1 angelu zilindroa da, 90°/180°-ko biraketa eta beheranzko estutze mugimendu lineala integratzen dituena. φ25mm-tik φ63mm-ra bitarteko zundaketen tamainak estaliz, hiru gida-arteko egitura profesionala hartzen du, doitasun handiko eta karga eszentrikoen erresistentzia sendoa lortzeko. Aukerako alde bakarreko/alde biko presio-plakak eta ezkerreko/eskuineko biraketa-norabideak guztiz egokitzen dira hainbat instalazio-diseinuetara. Zurruntasun handiko, zerbitzu-bizitza luzea eta karga astuneko finkatzeko ahalmena dituena, ACK zilindroa oso erabilia da espazio mugatuko piezak estutzeko estazioetarako, tresneria automatikoetan, soldadura kokapenean eta estanpazio finkatzeko prozesuetan.

1. Biraketa konposatua eta estutze ekintza

• Lan-sekuentzia estandarra: Erretiratu → 90°/180° ezkerrera/eskuinera biraketa → luzatu beherantz estutzeko

• Berrezarri sekuentzia: Besarkada askatzeko atzera egin → alderantzizko biraketa → luzatu eta berrezarri

• Zehaztasun handiko posizionamendua: 90°ko biraketa-angelu estandarra ±1,5° zehaztasun handikoarekin; 180°-ko biraketa mota aukerakoa, pieza errepikakorra eta fidagarria kokatzea bermatuz.

2. Zurruntasun handia eta zerbitzu-bizitza luzatua

• Hiru gida-arteko egitura: Hiru noranzkoko gida-diseinu optimizatuak mugimenduaren egonkortasun bikaina, gidatzeko zehaztasun handia eta desbideratze-aurkako gaitasun handia eskaintzen ditu, karga eszentrikoari eraginkortasunez aurre egiten dio estutzean.

• Erresistentzia handiko materialaren konfigurazioa: Pistoi-barrak aleazio-altzairu berezia hartzen du tratamendu termikoko prozesuarekin higadura-erresistentzia eta iraunkortasun bikaina lortzeko. Zilindroaren gorputzak anodizazio tratamendu gogorra jasaten du korrosioarekiko erresistentzia eta egitura zurruntasuna hobetzeko.

• Premium inportatutako zigiluak: inportatutako zigilu-materialak lan-baldintza konplexuetara moldagarritasun bikainarekin hartzen ditu, aire-ihesak eraginkortasunez murrizten ditu eta zilindroaren zerbitzu-bizitza orokorra asko luzatuz.

3. Instalazio malgua eta konfigurazio dibertsifikatua

• Aukerako Presio-plaka motak: ACK alde bakarreko presio-plaka pieza estuetarako; ACKD alde biko presio-plaka pieza zabaletarako, piezak estutzeko eskakizun anitzak estaltzen dituena.

• Errotazio Norabide erregulagarria: L (erlojuaren norantzan ezkerreko biraketa) eta R (erlojuaren orratzen norantzan eskuineko biraketa) aukerakoak dira tokiko geltoki-diseinu ezberdinekin bat etortzeko.

• Muntatze Unibertsalaren Diseinua: Zuzeneko finkatzeko beheko 4 zuloz hornituta, brida muntatzeko bateragarria. Erreserbatutako etengailuen zirrikitu estandarrak etengailu magnetikoak eroso instalatzea ahalbidetzen du posizioa detektatzeko.

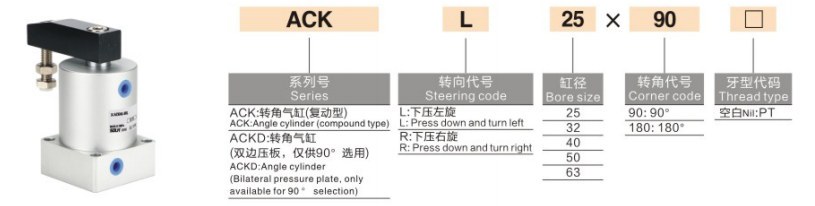

Ereduen izendapen-arauak eta ordena-adibideak osatu

1. Eredu tipikoen adibideak: ACKL25-90, ACKDR40-90

2. Agindu estandarraren adibideak

• Alde bakarreko ezkerreko biraketa 90°: ACKL25-90 (φ25 zuladura, ezkerreko biraketa, 90° angelu estandarra)

• Alde bikoitzeko eskuineko biraketa 90°: ACKDR32-90 (φ32 zuladura, alde biko plaka, eskuineko biraketa, 90°-ko angelua)

• Zulo handia Heavy Duty mota: ACKL63-90 (φ63 gehienezko zuloa, ezkerreko biraketa, 90°-ko angelua karga astunak estutzeko)

Parametro tekniko orokorrak (20 ℃, 0,5 MPa baldintza estandarra)

1. Oinarrizko Zehaztapenak

• Eragiketa modua: Efektu bikoitzeko mugimendu konposatua (biraketa + beherantz estutzea)

• Laneko presioaren barrutia: 0.15~1.0MPa; Froga-presioa: 1.5MPa

• Giro-tenperatura: -20 ℃ ~ 80 ℃

• Pistoiaren funtzionamendu-abiadura: 50~200mm/s

• Errotazio Angelua: 90° (estandarra); 180° (aukerakoa)

• Tentsio-ibilbide estandarra: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Harrapatzeko indar teorikoa (Unitatea: N @0.5MPa)

3. Produktuaren pisua (unitatea: kg @90° mota estandarra)

Aplikazioaren eszenatoki tipikoak

• Makina-erreminta eta soldadurarako ekipamenduak: Pieza kokatzeko aproposa, soldadura finkatzeko eta estanpazio-geltokiaren aurkako desplazamendurako. 2-in-1 biraketa eta estutze integratuak egitura mekanikoa errazten du eta instalazioko espazioa aurrezten du.

• Osagai elektronikoen eta zehaztasun-prozesamendua: Paleta estutzeko, jig finkatzeko eta pieza mikro-zehaztasunez kokatzeko egokia. Posizionamendu-zehaztasun handia eta hauts-sortze baxua ditu, zehaztasun eta garbitasun-baldintza zorrotzak betetzen ditu.

• Transferentzia Mekanismo Automatizatua: Mahai birakariak mugatzeko, iraultzeko mekanismoaren kokapenerako eta traza laburreko finkatzeko geltokietarako oso aplikatua, mugimendu konposatuen errendimendu egonkorra, leuna eta errepikagarria eskainiz.

• Garrantzia Astuneko Lan Baldintzak: Pintze-indar indartsuarekin eta eszentrikoen aurkako karga-ahalmen bikainarekin, ezin hobeto egokitzen da pieza astunak estutzeko, moldeak finkatzeko eta karga handiko doitasuneko kokapen-egoeretara.

3 urratseko hautapen gida bizkorra

1. Bore Tamaina Hautaketa: Hautatu zulo-tamaina benetako estutze-kargaren arabera. Ziurtatu estutze indar teorikoa ≥ benetako karga × 1,5 segurtasun-faktorea; lehenetsi φ40 edo handiagoa zuladura lan astunetarako.

2. Trazuaren hautaketa: Pintze-ibilbide estandarra 12 mm eta 30 mm bitartekoa da. Erreserbatu 3 ~ 5 mm-ko trazu marjina piezaren altueraren arabera, funtzionamenduan interferentzia mekanikoak saihesteko.

3. Konfigurazio hautaketa

￮ Presio-plaka mota: Aukeratu ACK alde bakarreko plaka pieza estuetarako; hautatu ACKD alde biko plaka pieza zabaletarako.

￮ Biraketa Norabidea: Hautatu L ezkerreko biraketa edo R eskuineko biraketa benetako estazioaren diseinuaren eta interferentzia mekanikoen baldintzen arabera.

Esaldi bakarreko laburpena

     SOLH ACK serieko angelu-zilindroak doitasun handiko hiru gida-arteka-egitura hartzen du, 90°/180°-ko biraketa eta beherantz estutzeko integrazioa onartzen duena. Alde bakarreko/bikoitzeko presio-plakak aukeran, ezkerreko/eskuineko biraketa malguarekin eta karga astunaren aurkako desbideratze-errendimendu bikainarekin, zurruntasun handiko eta iraupen luzeko estutze-soluzio bat da espazioan mugatutako hainbat instalazio automatikoetarako.
