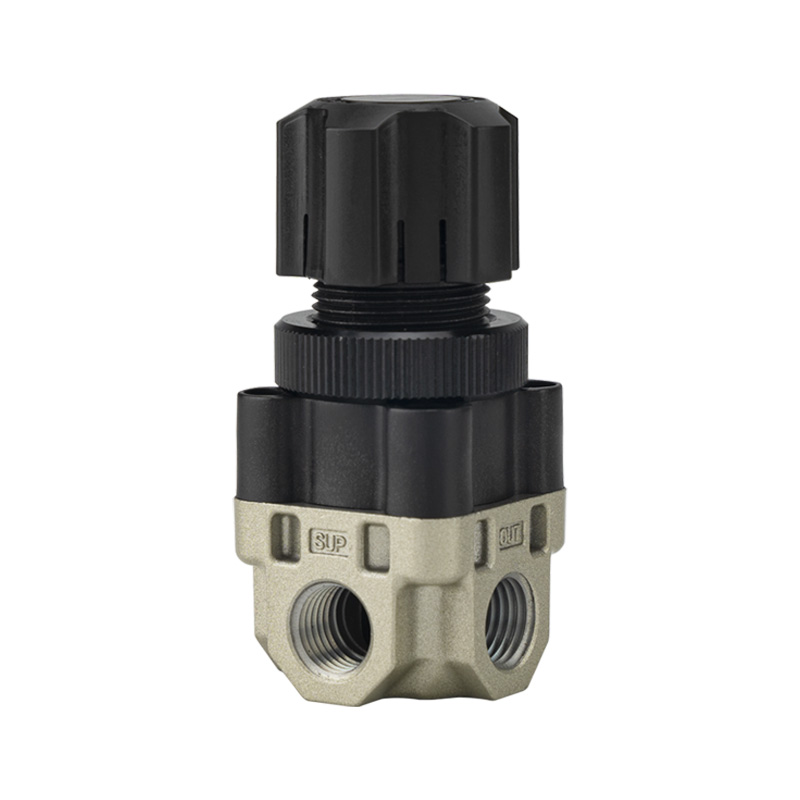

ARX ​​serieko presio erregulatzaile trinkoa

Marka:Richge Technology-ren SOLH (睿其格科技)

Produktuen Posizionamendua

     ARX ​​seriea, ARX20 modeloa nagusi dena, 2.0MPa sarrerako gehienezko presioa onartzen duen pistoiaren erliebe erregulatzaile txiki bat da. Presio handiko aire-hornidura eta fluxu txikiko doikuntza zehatzeko agertokiak dituzten ekipamendu trinkoetara zuzenduta dago, dimentsio txikia, zero etengabeko aire isurketa, fluxu ahalmen handia eta portu anitzeko hodi malguaren diseinua integratzen du.

Egitura eta lan-printzipioa

     --Ekintza zuzeneko pistoi-egitura erliebe-funtzio integratua duena

     --Sarrerako lan-presioa gehienez 2.0MPa iristen da, AR erregulatzaile arrunten 1.0MPa muga gainditzen du.

     --Zero etengabeko aire-kontsumoa airearen isurketa iraunkorrik gabe

     -- Hornidura-sarrera bat hoditeria dibertsifikatzeko hiru irteera-portu independenteekin bat datorrena

     --Miniaturazko dimentsio orokorra: 35mm zabalera, 80mm luzera, pisu garbia 110g bakarrik

Oinarrizko ezaugarri nagusiak

1. Sarrera handiko presio erresistentzia (nukleoaren abantaila)

     Gehienezko lan-presioa: 2.0MPa; Froga-presioa: 3.0MPa. Bi presio-bertsio erregulagarri daude eskuragarri: ARX20 0,05-0,85 MPa-ko gama zabalerako, ARX21 presio baxuko 0,05-0,30 MPa kontrol zehatzerako.

2. Gorputz ultra-trinkoa eta arina

    Tamaina orokorra 35 mm × 80 mm, 110 g-ko pisua besterik ez, ezin hobeto txertatuta instalazio-espazio estuetan eta automatizazio-ekipo integratuan.

3. Zero Aire-galera eta Emari altua

     Zero etengabeko aire-kontsumoa energia aurrezteko errendimendu bikaina lortzeko. Bere fluxu-ahalmena bikoiztu egiten du tamaina-klase bereko erregulatzaile arruntek.

4. Irtenerako ataka hirukoitzak diseinu malgurako

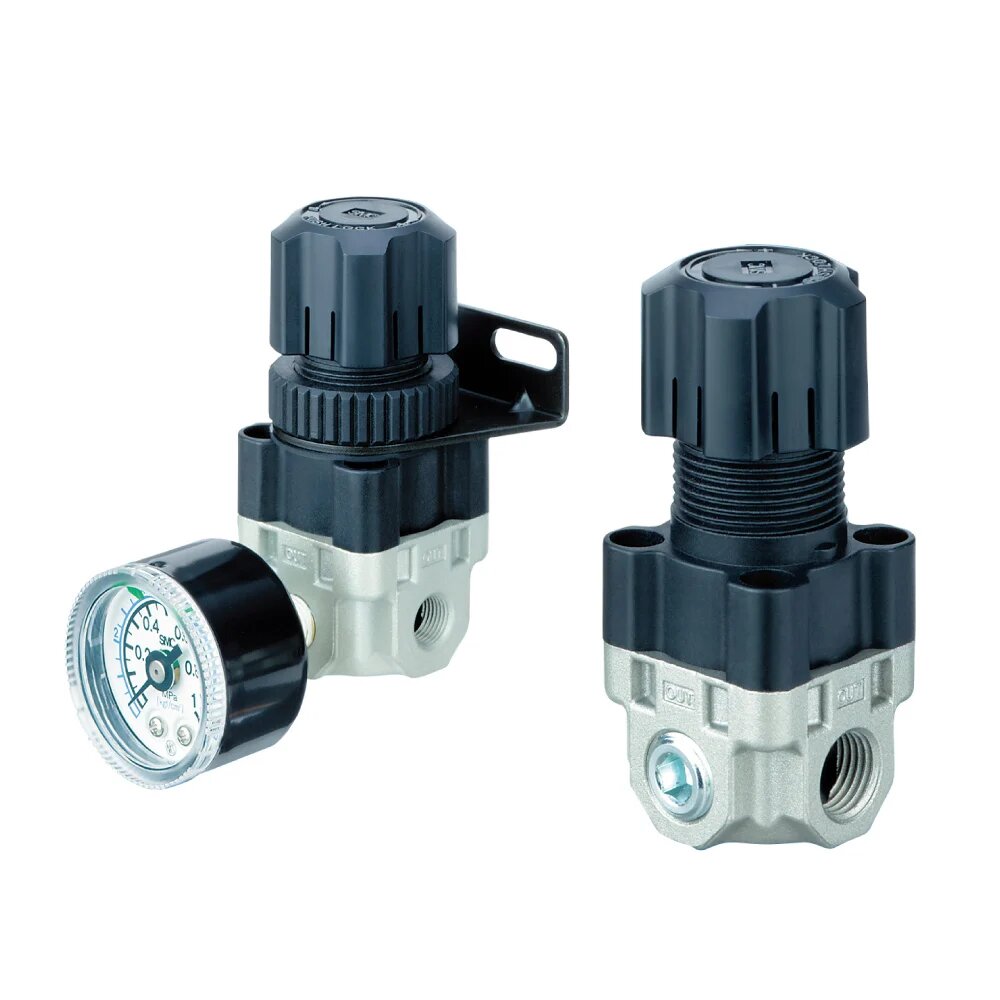

     Hiru irteera-portuk kanal anitzeko gas banaketa, presio-neurgailuaren instalazioa edo entxufe hutsa ixtea onartzen dute. Rc1/8 zabalerako ataka erreserbatuta dago, eta aukerako muntatzeko euskarriak norabide anitzeko instalazioa ahalbidetzen du.

5. Egonkorra eta Mantentzerik gabeko Eragiketa

     Tenperatura-tartea aplikagarria: -5 ℃ ~ + 60 ℃. Erliebe automatikoak gehiegizko presioa askatzen du zirkuituaren babeserako. Lubrifikaziorik gabeko barne egiturak eguneroko mantentze-lanaren zama murrizten du.

Zehaztapen Teknikoen Taula

Eredu Kodearen Azalpena

Adibidea: ARX20-01GB

     --ARX: Produktu seriearen kodea

     --20: Presio-tarte estandarra; 21: Presio baxuko tartea

     --01: Portuaren tamaina 1/4"

     --G = G haria / N = Rc haria / F = NPT haria

     --B: Muntatzeko euskarriaz hornitua; P: Panel muntatzeko mota

     --G atzizkia: bat datorren presio-neurgailuarekin dator

Aplikazioaren eszenatoki tipikoak

     2.0MPa-ko presio handiko aire-konpresore txikiak Airea puzte eta fluidoak banatzeko ekipamendu txikiak Automatizazio pneumatiko trinkoko makineria integratua Presio handiko airea probatzeko zirkuituak Laborategiko tresna analitikoak, zero isurketa eta presio-irteera egonkorra behar dutenak.

Esaldi bakarreko laburpena

     ARX ​​pistoi erregulagailu trinkoak 2.0MPa sarrerako presio altua onartzen du aire-kontsumoa, irteera hirukoitza eta emari-tasa handitua, tamaina txikiko presio handiko emari baxuko presio pneumatikoen kontrolerako irtenbide optimo gisa balio duena.
