C85 serie altzairu herdoilgaitzezko zilindro txikia (ISO 6432 estandarra, SMC sistema bateragarria)

Marka: SOLH by Richge Technology | Esportaziora zuzendutako produktuen katalogoa

Marka: SOLH by Richge Technology

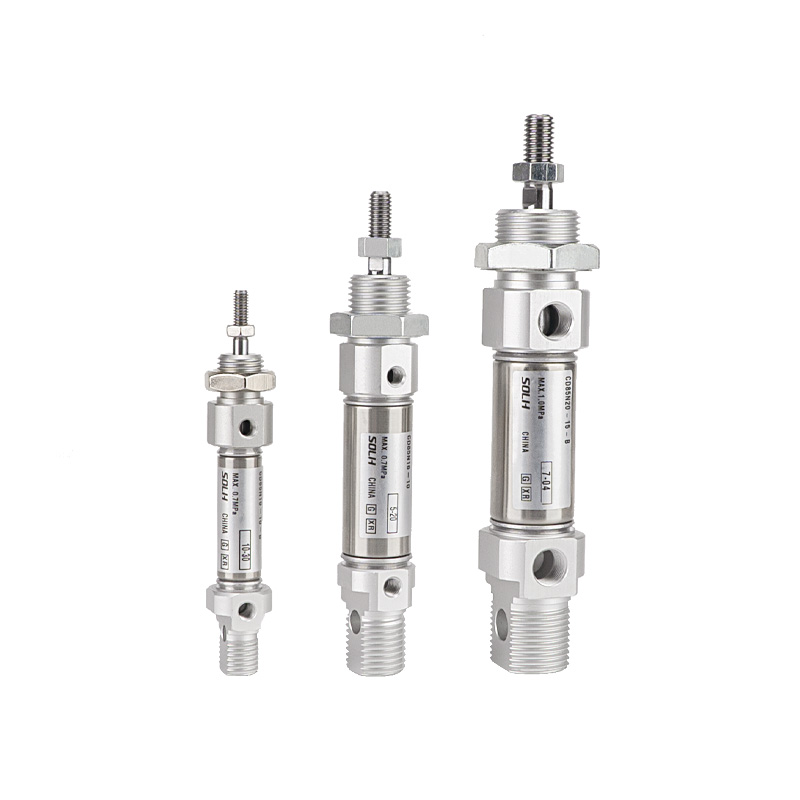

Produktuen ikuspegi orokorra

     SOLH C85 serieko altzairu herdoilgaitzezko mini zilindroak ISO 6432 nazioarteko estandarra betetzen du, φ8 ~ 25 mm-ko zundaketa. Ezaugarriak: eskema trinkoa, korrosioarekiko erresistentzia, abiadura handiko eta maiztasun handiko errendimendua, oliorik gabeko funtzionamendua. Elikadura, farmazia, elektronika eta automatizazio pneumatiko orokorreko ekipoetan zabalduta dago.

Oinarrizko Egitura eta Diseinu Ezaugarriak

   1. Araua: ISO 6432 (φ8–φ25), zilindro txikien merkatu globalerako muntaketa unibertsala.

   2. Materiala: 304 altzairu herdoilgaitzezko upela, pistoi hagaxka eta blokeo azkoina; herdoilaren aurkakoa, lan-baldintza heze, azido ahul eta alkali ahuletarako egokia.

   3. Egitura: Roll-crimped muturreko tapoiak, tiranterik gabekoak, forma zilindriko zuzena, tamaina txikia eta arina.

   4. Eragiketa Aldaerak

     -- Haga bakarreko efektu bikoitza (estandarra)

     -- Efektu bakarreko (udaberriko itzulera / udaberriko luzapena)

     -- Haga bikoitzeko zilindro sinkronoa

     -- C85K Birarik gabeko haga mota

   5. Kuxina: gomazko kuxin estandarra; aire-kuxina (C atzizkia) aukerakoa da φ10-25-rako abiadura handiko mugimenduan eragina murrizteko.

   6. Zigilatzea: bi norabideko zigilu berezia olio-biltegiaren zirrikituarekin, abiarazteko presio baxua, zerbitzu-bizitza luzea oliorik gabeko lan baldintzapean.

   7. Posizioa hautematea: Eraztun magnetikoa integratua (D kodea) aukerakoa; etengailu magnetikoa instalatzeko moduak: A = pistaren zirrikitua, B = altzairuzko bandaren zirrikitua.

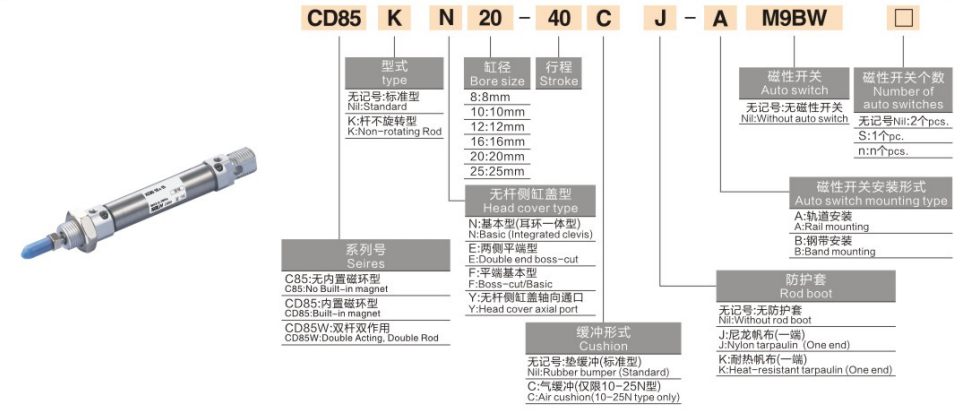

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: CD85N25-100C-B

  2. Eskaeraren erreferentzia-adibidea: CD85N16-50

     -- Oinarrizko motakoa, 16ko zuloa, 50eko trazua, iman integratua, gomazko kuxina.

Zehaztapen tekniko estandarrak (efektu bikoitza)

Bultzada eta tiraketa indar teorikoa @ 0,6 MPa (Hatz bakarra, Unitatea: N)

Muntatze inprimakiak eta eredu deribatuak

  1. ISO6432 Muntatzeko aukerak

     -- N: Oinarrizko motako giltza integratua (Gehienak)

     -- F: Mutur laua axialaren muntaketa

     -- L: Oin bakarreko euskarria / M: Oin bakarreko euskarria

     -- G: Brida-muntaia

     -- NU: Trunnion giltza muntatzea

   2. Bertsio Deribatu Nagusiak

     -- CD85: Eraztun magnetiko txertatuarekin, sentsore magnetikoekin bateragarria

     -- C85K: Biratzen ez den pistoi karratu-hastaka, bihurriketaren aurkako posizionamendua

     -- C85E: Ekintza bakarreko (udaberriko itzulera / udaberriko luzapena)

     -- CWCD85E: Haga bikoitzeko efektu bikoitzeko zilindroa, mugimendu sinkronikoa

Hautaketa-konparazioa: C85 VS MI VS MA

   1. ✅ C85erako hobetsitako okasioak

     -- Elikadura, farmazia eta elektronika industria: altzairu herdoilgaitza, kalitate garbia, korrosioaren aurkakoa

     -- Abiadura handiko eta maiztasun handiko zikloak: 50–1500 mm/s-ko ibilaldi laburreko aldakor

     -- Ekipamendu trinkoaren diseinua: φ8–25 gorputz zilindriko argala

     -- Tailerreko ingurune hezea eta apur bat korrosiboa

     -- Elkartruke-eskaera globala: zuzeneko ordezkapenerako ISO6432 dimentsio unibertsala

 3 urratseko hautaketa gida azkarra

   1. Bore hautaketa: Kalkulatu bultzada eta karga horizontala, erreserba ≥50% segurtasun-marjina; aukeratu hodi txikiagoa maiztasun handiagoko funtzionamendurako.

   2. Trazuaren berrespena: Gehitu 10-20 mm-ko marjina gehigarria; gehienezko ibilbidea 400 mm.

   3. Konfigurazioa hautatzea

     -- Iman integratua: gehitu D kodea

     -- Abiadura handiko eragina murriztea: aukeratu C atzizkia aire kuxina

     -- Biraketaren aurkako eskakizuna: hautatu K bertsio birakaria

     -- Lotu muntaketa forma: N/F/L/M/G ekipamenduaren egituraren arabera

Esaldi bakarreko laburpena

     SOLH C85/CD85 ISO6432 altzairu herdoilgaitzezko mini zilindroa guztiz trukagarria da inportatutako SMC seriearekin, abiadura handiko oliorik gabeko funtzionamendua onartzen du, muntaketa-metodo anitz eta hautazko barra birakaria, eragingailu lineal aproposa elikagaietarako, produkzio-lerro automatizatu mediko eta elektronikoetarako.
