Marka: SOLH by Richge Technology

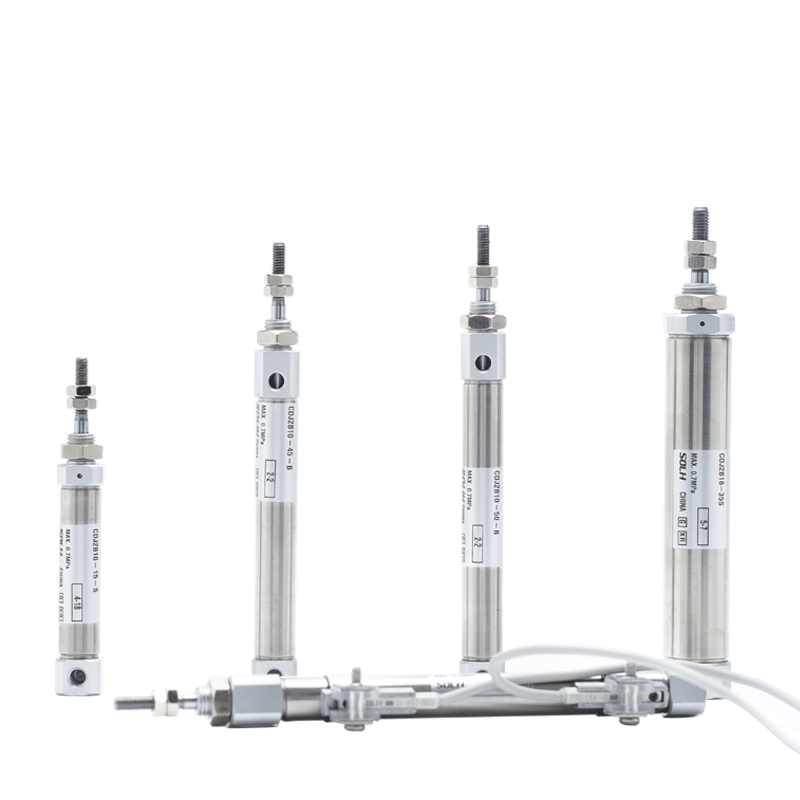

SOLH CDJ2 seriea eraztun magnetikoz hornitutako boligrafo motako altzairu herdoilgaitzezko mini zilindroa da, guztiz trukagarria SMC CJ2 seriearekin. Zuloen neurriak: φ6 / 10 / 16mm. Ezaugarri nabarmenak: eskema ultra-trinkoa, eraikuntza arina, korrosioarekiko erresistentzia eta abiadura handiko maiztasun handiko funtzionamendu egonkorra. Elektronika, medikuntza, elikagaiak prozesatzeko eta doitasuneko automatizazioan oso erabilia espazio mugatuko geltokietan; mainstream miniaturazko eragingailu lineala.
1. Zehaztapen estandarra: bat egiten du SMC mini zilindro dimentsio estandarra (ISO estandarra ez), industrian muntatzeko dimentsio unibertsalak.
2. Materiala: 304 altzairu herdoilgaitzezko kapela eta pistoi hagaxka, herdoilgaitza eta korrosioarekiko erresistentea, egokia da ekoizpen ingurune heze, ahul, alkali ahul eta garbietarako.
3. Egitura: bidoi biribil zuzena, mutur ziplikatuak, tiranterik gabeko diseinua, bolumen oso txikia. CDJ2-16×100 gutxi gorabehera. 120g.
4. Eragiketa Aldaerak
-- CDJ2B Ekintza Bikoitza: Aire hornidura bi muturretan, eredu estandar unibertsala
-- CDJ2E Ekintza Bakarra: Udaberriko itzulera; CDJ2ET: Udaberriko luzapena
-- CDJ2KB Ez-birikatzailea: pistoi hexagonala biratzeko eta kokapen zehatza egiteko
5. Kuxina: gomazko kuxin estandarra; aire-kuxina (Z atzizkia) aukerakoa da abiadura handiko aplikazioetarako, inpaktua eta zarata murrizteko.
6. Zigilatzea: marruskadura baxuko zigilua olio-biltegiaren zirrikituarekin. Hasierako presio baxua (0,06 MPa), oliorik gabeko funtzionamendua, zerbitzu-bizitza ≥5 milioi ziklo.
7. Posizioa hautematea: Eraztun magnetikoa integratua, M9B / A93 / Z73 serieko etengailu magnetikoekin bateragarria pistoiaren posizioa kontrolatzeko.

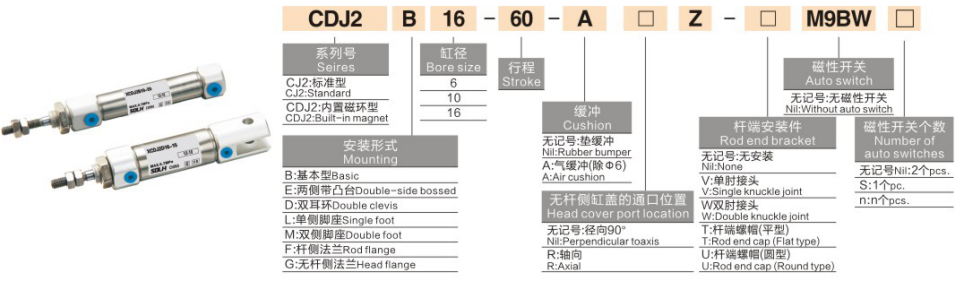

1. Ereduaren adibidea: CDJ2B16-50Z-B
|
Segmentua |
Kodea |
Kodearen Definizioa |
| CDJ2 |
Serie Kodea |
Altzairu herdoilgaitzezko mini zilindroa iman barnearekin |
| B / E / ET / KB |
Ekintza Mota |
B=Ekintza Bikoitza E=Ekintza bakarreko Udaberriko Itzulera ET=Ekintza bakarreko Spring Extend KB=Efektu bikoitz birakaria |
|
16 |
Zuloaren tamaina (mm) |
6 / 10 / 16 |
|
50 |
Ibilbide estandarra (mm) |
Efektu bikoitzeko gehienez 200 mm; Efektu bakarreko gehienez 100 mm |
|
Z |
Kuxin aukera |
Hutsik = Gomazko kuxina Z = Aireko kuxina (φ10/16 eskuragarri) |
|
B |
Aldatu Mount Groove |
A=Pista zirrikitua; B=Altzairuzko bandaren zirrikitua (ohikoa) |
2. Eskaera estandarraren erreferentzia-adibideak
-- CDJ2B10-30-B: Bore10, stroke30, efektu bikoitza, gomazko kuxina, iman hornitua
-- CDJ2E6-15-B: Bore6, stroke15, efektu bakarreko malgukiaren itzulera
-- CDJ2KB16-50-B: Bore16, stroke50, biratzen ez den pistoi hexagonalaren haga
|
Parametro Elementua |
Zehaztapen estandarra |
| Bore Range |
φ6, φ10, φ16 mm |
| Funtzionamendu-presioa |
0.1~0.7MPa (Ekintza bakarrekoa: 0.2~0.7MPa); Min. hasierako presioa 0.06MPa |
| Froga Presioa |
1,05 MPa |
| Giro-tenperatura |
-10 ~ + 70 ℃; 0 ~ + 60 ℃ etengailu magnetikoekin |
| Eragiketa Abiadura |
50 ~ 750 mm/s |
| Kuxina |
Gomazko kuxin estandarra; Aire-kuxina (Z) aukerakoa φ10/16rako |
| Air Portuko haria |
M5×0,8 zulo guztietarako |
| Lubrifikazioa |
Aurrez koipeztatuta, oliorik gabeko funtzionamendua eskuragarri |
| Trazuaren tolerantzia |
±1,0 mm |
1. Ekintza Bikoitzeko CDJ2B
|
Zuloa (mm) |
Bultzada (N) |
Tiratzeko indarra (N) |
Gutxi gorabehera. Karga horizontala (kg) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. Ekintza bakarreko CDJ2E (Udaberriko itzulera @0,5MPa)
| Zuloa (mm) |
Bultzada (N) |
Udaberriko itzuleraren indarra (N) |
Gutxi gorabehera. Karga horizontala (kg) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. Muntatzeko osagarriak
-- B Oinarrizko mota: zuzeneko instalazioa muturreko harien bidez (erabiliena)
-- F Flange: Haga-alboko / buru-aldeko brida-muntaia
-- L Oinaren euskarria: Oin bakarreko finkapena
-- D giltza bikoitza: atzeko giltza bikoitza (φ10/16)
-- E Boss muntaia: orientazio anitzeko muntaketa-buruak muturreko tauletan
2. Serie Deribatu Nagusia
-- CDJ2B: Efektu bikoitzeko estandarra
-- CDJ2E: Ekintza bakarrekoa, malgukia erretiratuta (airea moztu ondoren erretiratze automatikoa)
-- CDJ2ET: Ekintza bakarrekoa, malgukia luzatzen (auto hedatu airea moztu ondoren)
-- CDJ2KB: Biratzen ez den pistoi haxagonal hexagonala
-- CDJ2RB: zuzeneko muntaketa argala, muntaketa-bururik gabe
1. Bore aukeraketa: Kalkulatu behar den bultzada/karga, erreserba ≥50% segurtasun-marjina; aukeratu zulo txikiagoa abiadura zikliko handiagoa izateko.
2. Trazuaren berrespena: Gehitu 10 ~ 20 mm-ko marjina gehigarria bidaia eraginkorrean; Gehienezko ibilbidea: efektu bikoitza 200 mm, efektu bakarrekoa 100 mm.
3. Konfigurazioaren parekatzea
-- Ekintza mota: Ekintza bikoitza → B; efektu bakarreko malgukia erretira → E; bihurriduraren aurkako posizionamendua → KB
-- Kuxina: Abiadura handiko funtzionamendua hautatu Z aire kuxina
-- Posizioen iritzia: hautatu iman hornitutako modeloa, lotu M9B/A93 etengailu magnetikoak
SOLH CDJ2 altzairu herdoilgaitzezko boligrafo motako mini zilindroa SMC CJ2-rekin trukagarria da, efektu bikoitzeko, efektu bakarreko eta biratu gabeko haga hexagonalen aldaeretan eskuragarri, goma/aire kuxina aukerakoa, korrosioarekiko erresistentea den oliorik gabeko diseinua, maiztasun handiko miniaturazko eragingailu lineal trinko ezin hobea elektronika, medikuntza eta elikagaien ekipo automatizatuetarako.
