Marka: SOLH by Richge Technology

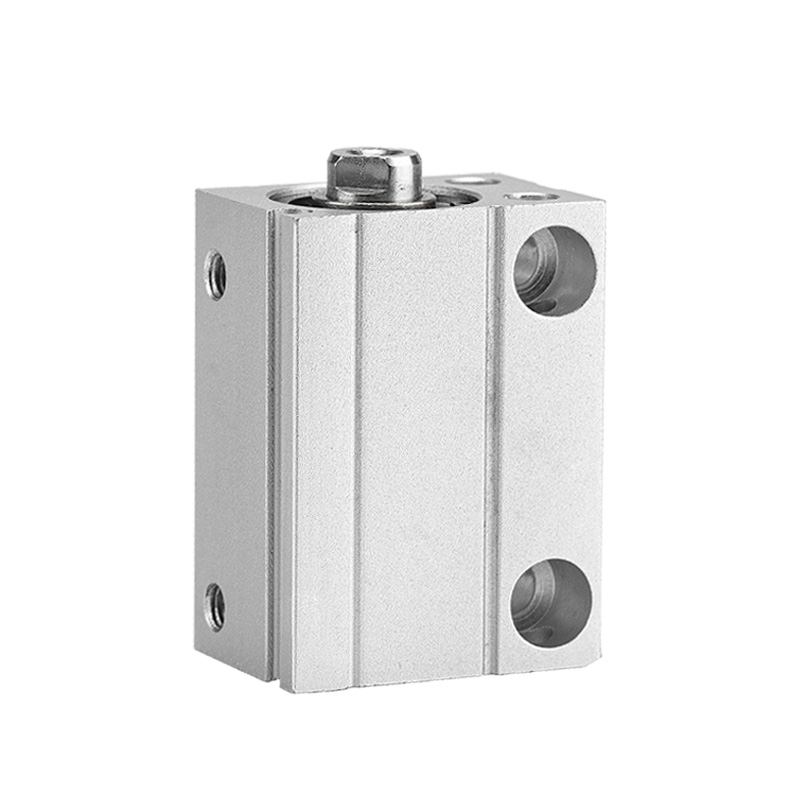

SOLH CDUJB serie ultra-mini muntaketa libreko zilindroa instalazio espazio mugatua duten ekipoetarako diseinatuta dago. CU serie estandarrekin alderatuta, luzera orokorra % 64 murriztu da eta bolumena % 70 murriztu da. Gorputz trinko karratua gainazal anitzeko zuzeneko muntaketa ahalbidetzen du euskarririk gabe. CDUJB posizioa hautemateko iman integratua du. 3C elektronikan, tresn medikoetan eta erdieroaleen doitasuneko automatizazioan oso onartua.
|
Eredua |
Ezaugarriak |
Aplikazioa |
| CUJB |
Eraztun imanik gabe, sentsore muntaketarik gabe |
Kostu baxuko karga mikro arina posizioaren feedbackik gabe |
| CDUJB |
Iman integratua, CMSH/DMSH, D-M9BV etengailuekin bateragarria |
Trazuaren posizio-seinalea behar duen automatizazioa |
| CDUJS |
Bertsio garbia, kobrerik gabeko materiala |
Gailu medikoa, erdieroaleen gela garbia |
-- Gorputz karratu oso trinkoa, diseinu trinkorako eta txertatutako jig egokia;
-- Alde anitzeko zuloak beheko, alboko eta amaierako aurpegian, edozein orientaziotik instalatu;
-- Iman integratua (CDUJB), sentsore bikoitzeko zirrikituak luzatzeko/erretratatzeko posizioa detektatzeko;
-- MU-S025 ezkutu magnetikoko plaka aukerakoa da elkarren arteko interferentziak saihesteko, estu antolatutako zilindroetarako;
-- Aukerako gomazko amaierako kuxina pieza txikien eragina murrizteko;
-- CDUJS kobrerik gabeko diseinuak metalen prezipitazioa saihesten du ingurune garbirako.
1. Adibidea: CDUJB8×15D-M
-- CDUJB: Serie-kodea (C = iman integratua; CUJB = iman ez-a)
-- 8: Zuloaren tamaina (mm): 4,6,8,10,12,16,20
-- 15: Ibilbidearen luzera (mm)
-- D: Ekintza bikoitza; S: Efektu bakarreko udaberriaren itzulera
-- M: Kanpoko haria hagatxoa; Markarik ez = barne haria; φ4/φ6 haga haririk gabe
|
Parametroa |
Zehaztapena |
| Bore Tamaina |
4,6,8,10,12,16,20 mm |
| Trazu estandarra |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Aktore Mota |
Ekintza bikoitza (nagusia), efektu bakarreko udaberriaren itzulera |
| Funtzionamendu-presioa |
Ekintza bikoitza: 0.15~0.7MPa (φ4/φ6);0.1~0.7MPa (≥φ8); Ekintza bakarrekoa: 0,35 ~ 0,7 MPa (φ4) |
| Froga Presioa |
1,0 MPa |
| Tenperatura tartea |
Ez-imana: -10 ~ 70 ℃; Iman bertsioa: -10 ~ 60 ℃ |
| Pistoiaren Abiadura |
50~500 mm/s |
| Kuxina |
Ez dago kuxin/gomazko buffer aukerakoa |
| Portuko haria |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Lubrifikazioa |
Oliorik gabeko funtzionamendua |
| Trazuaren tolerantzia |
±0,5 mm |
|
Zuloa (mm) |
Azalera (mm²) |
0,2 MPa |
0.4MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Aplikazio tipikoak
-- 3C elektronikako mikro jig, txip garraioa, konektorea sartzea;
-- Ekipamendu medikoen laginak prozesatzea, mikro bultzatzeko mekanismoa;
-- Erdieroaleen obleen kokatzea, gela garbiaren miniaturazko eragingailua;
-- Automatizazioaren tapoia, traza laburreko estutzea eta kokatzea.
⚠️ Hautaketa-abisuak
-- Ez da egokia alboko karga astunetarako; gehitu gida alboko indarra badago.
-- Ezkutu magnetikoaren plaka behar da hainbat zilindro elkarren ondoan instalatzen direnean.
SOLH CDUJB muntaketa libreko zilindro pneumatiko ultra trinkoak norabide anitzeko euskarririk gabeko instalazioa ahalbidetzen du, 3C, medikuntza eta erdieroaleen industrian espazio mugatuko doitasuneko automatizaziorako mikro eragile lineal aproposa.
