CG1 / CDG1 Serie Aluminiozko Zilindro Biribil Arina

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

    SOLH CG1/CDG1 aluminiozko zilindro borobil arina, φ20~100mm-ko zuloa, SMC CA1 serie zaharraren ordezkoa muntatzeko neurri guztiz trukagarriak dituena. Ezaugarriak: instalazio arina eta unibertsala, hodien diseinu malgua, zarata txikia eta abiadura handiko errendimendua. Automatizazio-garraiatzaile-lerroetan, ekipamendu elektronikoetan, ontziratzeko makinetan, industria arineko ekipamenduetan oso erabilia karga arin eta ertaineko, trazu luzeko eta maiztasun handiko elkarrekiko aplikazioetan.

Oinarrizko Egitura eta Diseinu Ezaugarriak

   1. Estandarra: belaunaldi berriko SMC zilindro biribil arina, CA1 seriearen ordezko zuzena.

   2. Materiala: estrusiozko aluminiozko kanoia eta amaierako txapelak, kromo gogorrak estalitako pistoi-barra. Ohiko zilindro estandarrak baino % 30 arinagoa, erresistentzia handia eta bero xahupen ona.

   3. Egitura: haria blokeatuta dagoen muturreko tapoiak, forma biribila zuzena, desmuntatzeko eta mantentzeko erraza. 4 norabideko aire-ataka (90°-ko tartea), hodien antolamendu oso malgua.

   4. Eragiketa Aldaerak

     -- CG1B Ekintza Bikoitza: Aire hornidura bi muturretan, eredu estandar ohikoena

     -- CG1S / CG1T Ekintza bakarrekoa: S=Udaberriko itzulera; T=Udaberriko luzapena, berrezarri automatikoa airea moztu ondoren

     -- CG1W ​​Haga bikoitza: Haga bi aldeetatik luzatuta, mugimendu sinkronoa, torsioaren aurkako ahalmen hobetua

     -- CG1K Biratu gabeko hagaxka: pistoi hexagonaleko hagatxoa kokapen zehatza eta bihurriduraren aurkakoa lortzeko

   4. Kuxina: gomazko kuxin estandarra; aire-kuxina (A atzizkia) aukerakoa da abiadura handian inpaktua eta zarata murrizteko.

   5. Zigilatzea: marruskadura baxuko zigilu konposatua olio-biltegiaren zirrikituarekin, abiarazteko presio baxua, oliorik gabeko funtzionamendua, zerbitzu-bizitza ≥8 milioi ziklo.

   6. Posizioa hautematea: CDG1 eraztun magnetikoz hornitua, M9B/A93/Z73 etengailu automatikoekin bateragarria pistoiaren posizioaren feedbacka lortzeko; CG1 imanik gabe, ezin du etengailu magnetikorik instalatu.

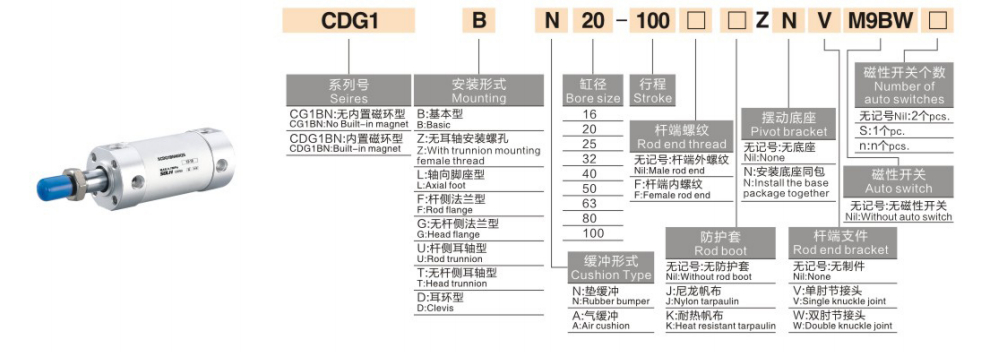

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: CDG1BN25-100Z

   2. Eskaera estandarraren erreferentzia-adibideak

     -- CDG1BN32-200Z: Bore32, stroke200, efektu bikoitza, iman integratua, haga haria emea

     -- CDG1S40-100Z: Bore40, stroke100, efektu bakarreko malgukiaren itzulera, iman integratua

     -- CDG1K50-150Z: Bore50, stroke150, biratzen ez den pistoi hexagonalaren haga

Nukleo Unibertsalaren Zehaztapen Teknikoak

Bultzada eta tiraketa indar teorikoa @ 0,5 MPa (Hatz bakarra, Unitatea: N)

   1. Ekintza Bikoitza CG1B

  2. Ekintza bakarreko CG1S (Udaberriko itzulera @0.5MPa)

Muntatze inprimakiak eta eredu deribatuak

   1. Muntatzeko aukerak

     -- B Oinarrizko Mota: Instalazio zuzena muturreko harien bidez (ohikoena)

     -- L Oinaren Muntaia: Oinaren euskarria alboetan muntatzeko

     -- F/G Brida: Hagaxka alboko /buruko alboko brida plaka finkatzea

     -- C/D giltza: giltza bakarra / giltza bikoitza kulunka mekanismorako

     -- E Trunnion: Buru-alboko trunnion-en muntaia fakturaziorako eta swing mugimendurako

   2. Serie Deribatu Nagusia

     -- CDG1B: Efektu bikoitzeko estandarra iman barnearekin

     -- CDG1S/T: Efektu bakarreko udaberriaren itzulera / malgukiaren luzapena

     -- CDG1W: Haga bikoitza efektu bikoitza

     -- CDG1K: Biratu gabeko pistoi hexagonal-hastaka

     -- CDG1R: Slim zuzeneko muntaketa bertsioa espazio axial mugatu baterako

     -- CDG1KR: muntaketa zuzena + birako birako hagaxka

3 urratseko hautaketa gida azkarra

   1. Bore hautaketa: Kalkulatu beharrezko bultzada eta karga horizontala, erreserba ≥50% segurtasun-marjina; CG1 lehenetsi karga arin-ertaineko eta traza luzeko aplikazioetarako.

   2.  Trazuaren berrespena: Gehitu 10~20 mm-ko bidaia-marjina gehigarria; Gehienezko trazua: efektu bikoitza ≤1000mm, efektu bakarrekoa ≤300mm.

   3.  Konfigurazioa bat etortzea

     -- Funtzionamendua: Efektu bikoitza → B; efektu bakarreko malgukiaren itzulera → S; bihurriduraren aurkako eskakizuna → K

     -- Kuxina: Gehitu A atzizkia aire kuxin abiadura funtzionatzerakoan > 500 mm/s

     -- Posizioen iritzia: aukeratu CDG1 iman hornitutako modeloa, lotu M9B/A93 etengailu automatikoak

Esaldi bakarreko laburpena

     SOLH CG1/CDG1 aluminiozko zilindro biribil arina guztiz trukagarria da SMC CA1 seriearekin, diseinu arina noranzko anitzeko hodiekin, muntatzeko aukera anitzekin, ibilaldi luzeko eragingailu lineal aproposa ontziratzeko, garraiatzaileetarako eta automatizazio elektronikoko ekoizpen-lerroetarako.
